防雷检测报告表VIP免费

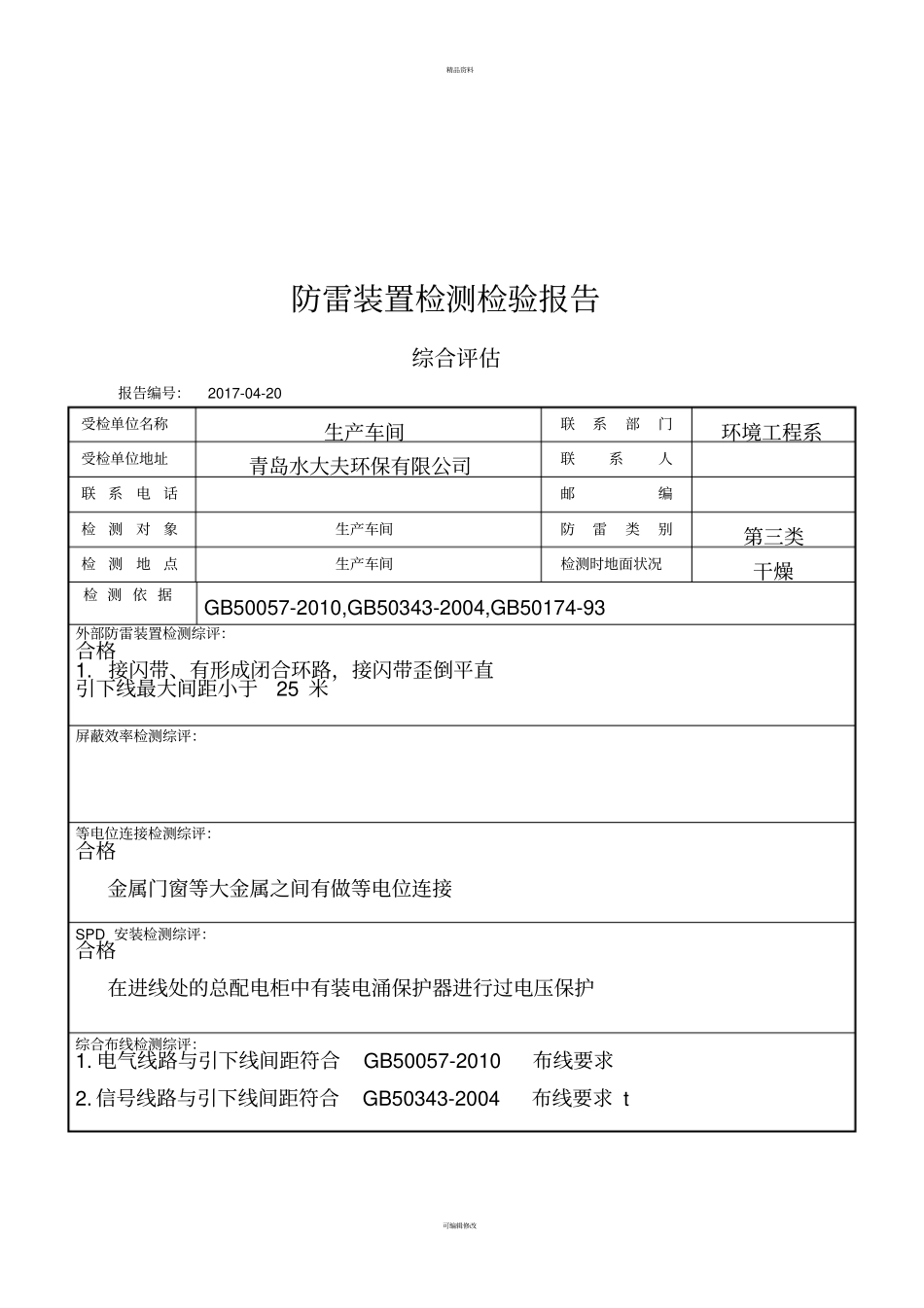

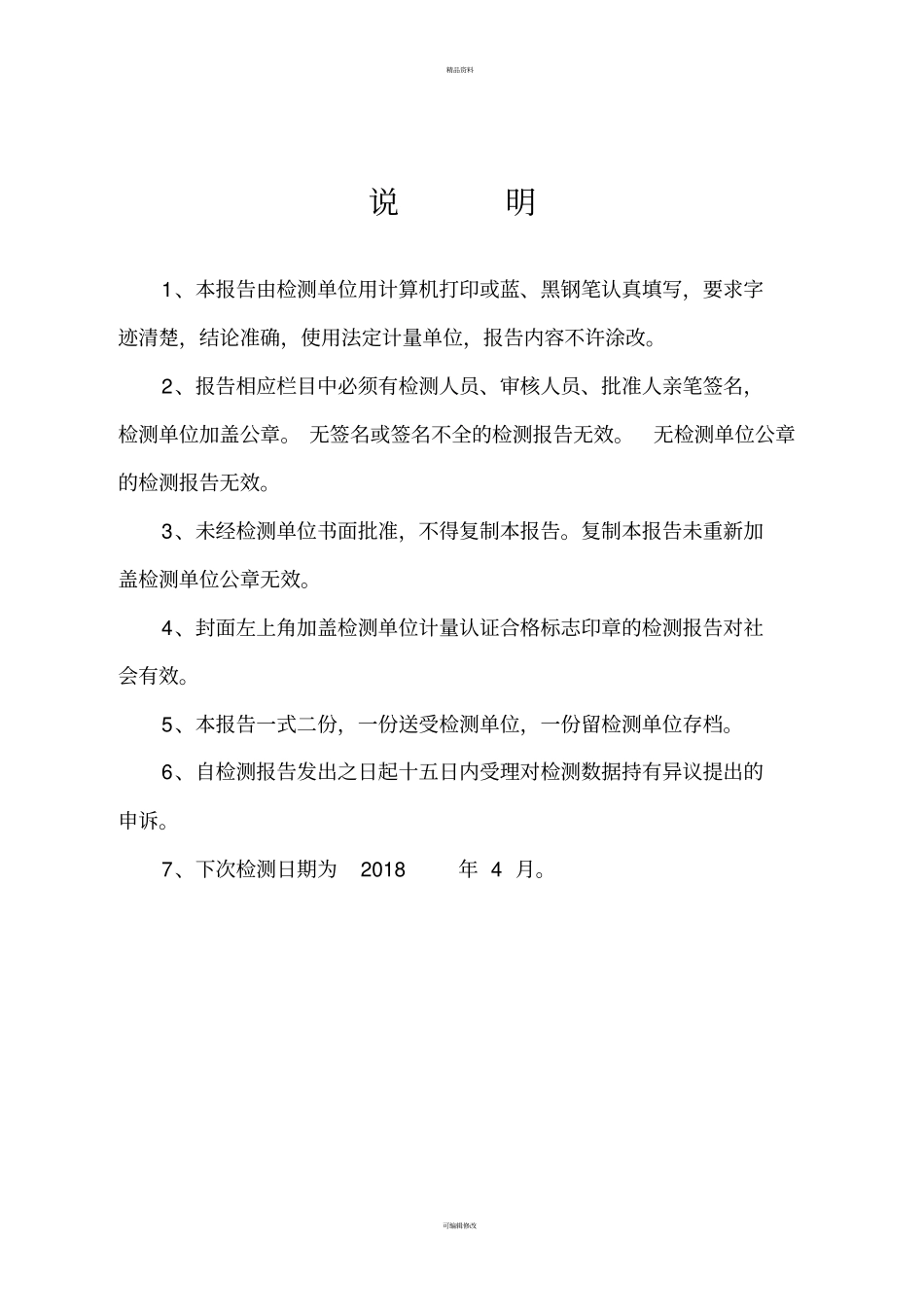

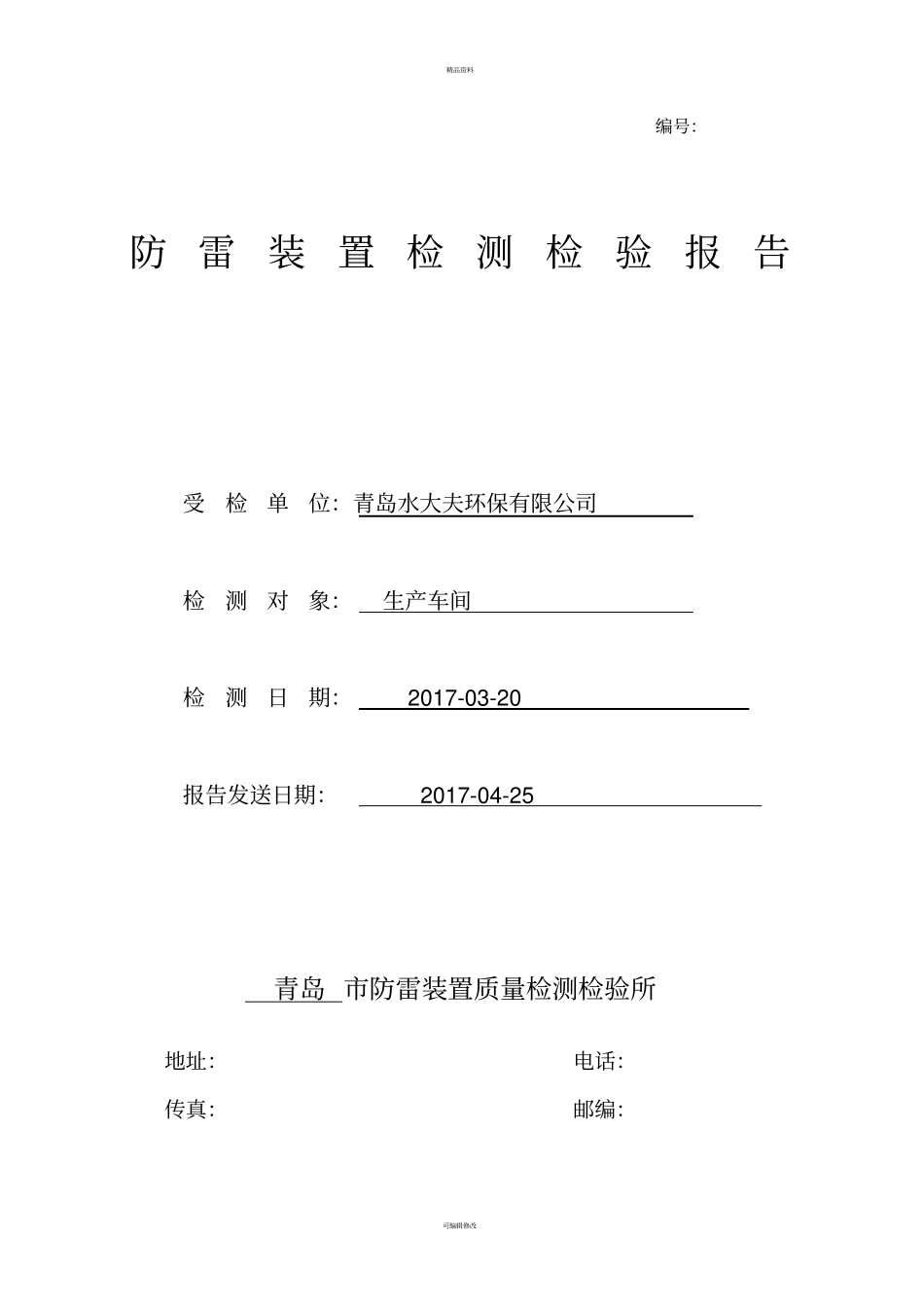

精品资料可编辑修改编号：防雷装置检测检验报告受检单位：青岛水大夫环保有限公司检测对象：生产车间检测日期：2017-03-20报告发送日期：2017-04-25青岛市防雷装置质量检测检验所地址：电话：传真：邮编：精品资料可编辑修改说明1、本报告由检测单位用计算机打印或蓝、黑钢笔认真填写，要求字迹清楚，结论准确，使用法定计量单位，报告内容不许涂改。2、报告相应栏目中必须有检测人员、审核人员、批准人亲笔签名，检测单位加盖公章。无签名或签名不全的检测报告无效。无检测单位公章的检测报告无效。3、未经检测单位书面批准，不得复制本报告。复制本报告未重新加盖检测单位公章无效。4、封面左上角加盖检测单位计量认证合格标志印章的检测报告对社会有效。5、本报告一式二份，一份送受检测单位，一份留检测单位存档。6、自检测报告发出之日起十五日内受理对检测数据持有异议提出的申诉。7、下次检测日期为2018年4月。精品资料可编辑修改防雷装置检测检验报告综合评估报告编号：2017-04-20受检单位名称生产车间联系部门环境工程系受检单位地址青岛水大夫环保有限公司联系人联系电话邮编检测对象生产车间防雷类别第三类检测地点生产车间检测时地面状况干燥检测依据GB50057-2010,GB50343-2004,GB50174-93外部防雷装置检测综评：合格1.接闪带、有形成闭合环路，接闪带歪倒平直引下线最大间距小于25米屏蔽效率检测综评：等电位连接检测综评：合格金属门窗等大金属之间有做等电位连接SPD安装检测综评：合格在进线处的总配电柜中有装电涌保护器进行过电压保护综合布线检测综评：1.电气线路与引下线间距符合GB50057-2010布线要求2.信号线路与引下线间距符合GB50343-2004布线要求t精品资料可编辑修改总评：被检测项目符合GB50057-2010、GB50343防雷规范要求年月日（公章）检测人审核人批准人精品资料可编辑修改防雷装置检测检验报告受检单位基本情况报告编号：受检单位基本情况和防雷类别确定1.长83.6米、宽13米、高13米。2.该建筑物属于第三类防雷建筑物受检单位高压供电和低压配电基本情况1.该建筑物的低压线路由厂区的配电房埋地引入总配电箱，还有一根低压线路是从架空引入二。2.配电箱中是TN-C接地制式。受检单位主要防雷保护对象和电气、信息设备基本情况1.该楼的配电箱中有SPD安装，保护对象是人、建筑物、电气和弱电设备。2.室内有空调、计算机、电子信息机房设在第二层，信息设的耐冲击电压小于等于1.5KV。受检单位防雷装置设置基本情况及雷灾历史外部防雷装置：Ф10接闪带沿屋檐敷设，Ф10引下线间距最大大于25米其他情况（LPZ划分等）该建筑物可分为LPZOA、LPZOB、LPAZ1精品资料可编辑修改防雷装置检测检验报告外部防雷装置检测结果表报告编号：接闪器（一）形式（针、网、带）接闪带架设高度及位置见接闪器布置及保护范围图检查材料镀锌圆钢安装接闪带安装平正顺直规格尺寸/mmφ10规范要求/mmΦ8电气连接焊接屋顶信号接收杆与接闪带相连安全距离/Sa2/m规范要求/m≥保护范围保护屋檐接闪器（二）形式（针、网、带）架设高度及位置检查材料安装规格尺寸规范要求/mm电气连接安全距离/Sa2/m规范要求/m≥保护范围引下线形式（明、暗敷）明敷主材及规格尺寸圆钢φ10规范要求Φ8引下线根数及间距2根最大间距大于25米规范要求引下线间距≤25断接卡及保护措施安装情况检查焊接良好接地装置土壤电阻率土壤性质（构造）粘土季节修正系数1.4测等距离四极法电极间距/a5测试值43.4Ω.m60.76Ω.m独立地检测测点编号123456空气中距离/Sal/m检测结果规范要求地中距离/Sel/m检测结果规范要求接地电阻/Ω工频/R～冲击/Ri规范要求被保护物高度/hx/m架空金属管道接地电阻/Ω检测结果规范要求架空线金具接地电阻值/Ω检测结果规范要求精品资料可编辑修改防雷装置检测检验报告外部防雷装置检测结果表报告编号：接地装置两相邻接地装置电气连接测量电阻值/Ω判断是否导通共用接地系统检测共地网的组成第一地网构成接地电阻/Ω规范/设计要求/Ω≤第二地网构成接地电阻/Ω规范/设计要求/Ω≤第三地网构成接地电阻/Ω规范/设计要求/Ω≤人工接地体的检测人工水平接地体材料及规格/mm规范要求/mm埋设深度/m...
