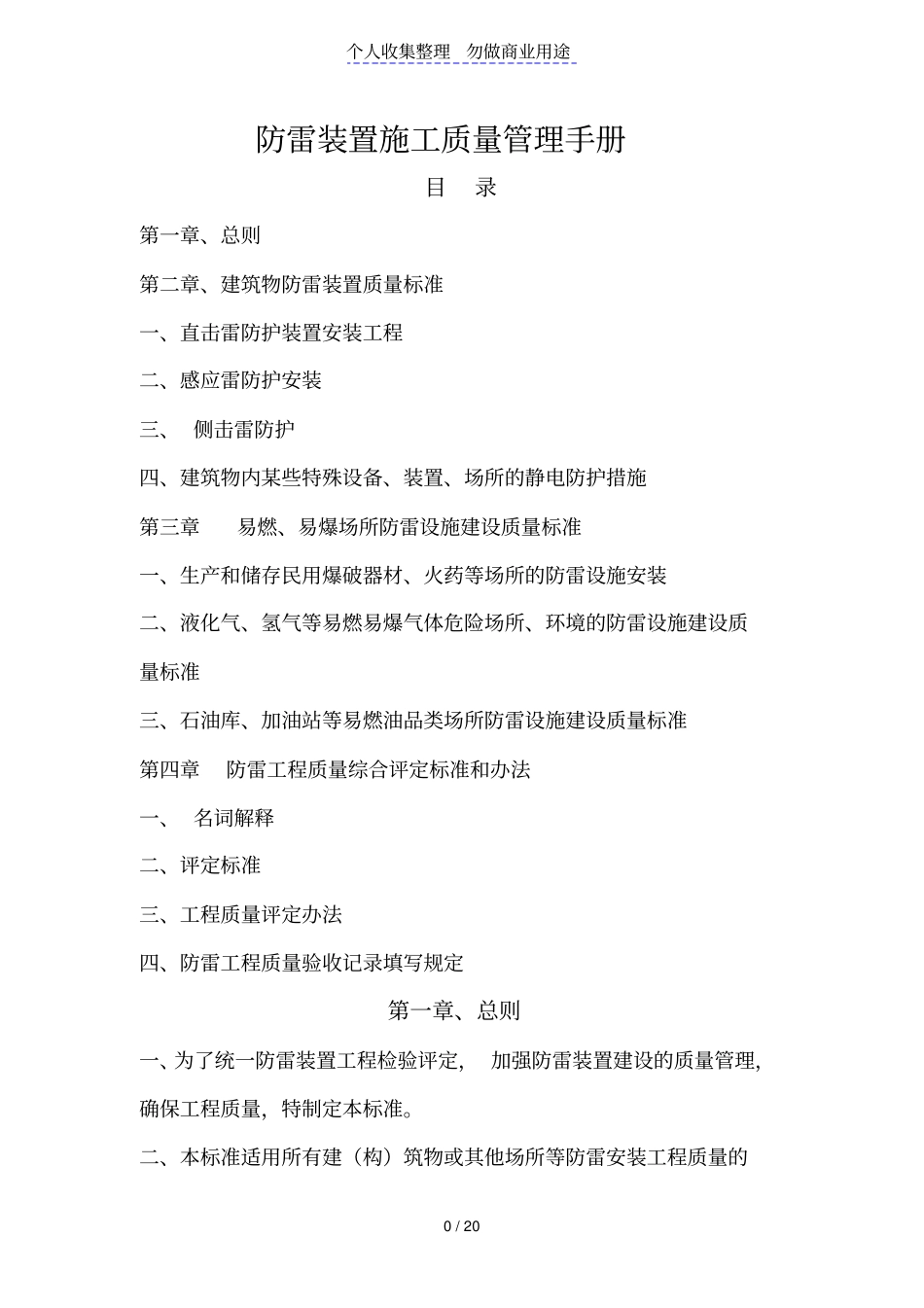

个人收集整理勿做商业用途0/20防雷装置施工质量管理手册目录第一章、总则第二章、建筑物防雷装置质量标准一、直击雷防护装置安装工程二、感应雷防护安装三、侧击雷防护四、建筑物内某些特殊设备、装置、场所的静电防护措施第三章易燃、易爆场所防雷设施建设质量标准一、生产和储存民用爆破器材、火药等场所的防雷设施安装二、液化气、氢气等易燃易爆气体危险场所、环境的防雷设施建设质量标准三、石油库、加油站等易燃油品类场所防雷设施建设质量标准第四章防雷工程质量综合评定标准和办法一、名词解释二、评定标准三、工程质量评定办法四、防雷工程质量验收记录填写规定第一章、总则一、为了统一防雷装置工程检验评定，加强防雷装置建设的质量管理，确保工程质量，特制定本标准。二、本标准适用所有建（构）筑物或其他场所等防雷安装工程质量的个人收集整理勿做商业用途1/20检验和评审。三、本标准主要指标和要求1、《建筑物防雷设计规范》（GB50057—94）；2、《民用建筑电气设计规范》（JGJ/T16—92）；3、《石油与石油设计雷电安全规范》（GB15599—1995）；4、《石油库设计规范》（GBJ174—84）5、《电气安装工程施工及验收规范》（GBJ232—82）；6、《建筑电气安装工程质量检验评定标准》（BGJ303—88）；7、《建筑与建筑群综合布线系统工程设计规范》（GB-T50311-2000）;8、《工业企业通讯接地设计规范》（GBJ79-85）；9、《防静电事故通用导则》（GB12158-90）;10、《小型石油库设计及汽车加油站设计规范》（GB50156-92）;11、《石油库设计规范》（GBJ74-84）。四、由本标准检验和评定的防雷装置的各个项目、安装工艺、材料等质量均应符合国家现行有关技术标准。第二章、建筑物防雷装置质量标准一、直击雷防护装置安装工程（一）接闪器安装1、避雷针安装①用材及接地电阻值必须符合设计要求。②避雷针及支持件安装应符合以下规定：位置正确。固定牢靠，针体垂直，防腐良好，避雷针及支持件的个人收集整理勿做商业用途2/20制作质量各个领域设计要求。设有标示的避雷针标示完整、美观、匀称，显示清晰。焊接工艺符合施工规范要求。矚慫润厲钐瘗睞枥庑赖。避雷针针体垂直度偏差不大于顶端针杆的直径。③《建筑工程施工现场用电安全规范》（GB50194-93）；④《建筑施工高处作业安全技术规范》（JGJ80-91）；⑤《施工现场临时用电安全技术规范》（JGJ46-88）。2、避雷带安装①用材及接地引下位置必须符合设计要求。②避雷带及其支持件安装应符合以下规定：高度适宜，位置正确。固定牢靠，曲率半径正确，焊接工艺正确，防腐良好。焊缝平整，饱满，无明显气孔，咬肉等缺陷，支撑立柱与避雷带和带与带的搭焊长度符合设计要求，闭合环路测试良好。聞創沟燴鐺險爱氇谴净。避雷带整体安装布置匀称美观，焊缝平滑，全带处于同一水平线上。③根据避雷带和长度和防雷筹级，一类防雷每间隔12m检一个点，二类防雷每间隔18m检一个点，三类防雷每间隔24m检一个点。残骛楼諍锩瀨濟溆塹籟。④《建筑物工程施工现场供用电安全规范》（GB50194-93）；⑤《建筑物施工高处作业安全技术规范》（JGJ80-91）。3、避雷网安装①用材及网格尺寸和接地电阻必须符合设计要求。②网格及支持件安装应符合如下规定：个人收集整理勿做商业用途3/20架空高度适宜，位置正确，网格交叉点焊接完好，支架布置均一，曲率半径正确，牢靠坚固，与保护面平行，防腐良好，酽锕极額閉镇桧猪訣锥。要求焊缝夹带光滑，网格布置均匀夹带，防腐均匀，支架有良好的导电性。③《工业企业共用天线电视系统设计规范》（GBJ120-88）；④《建筑物防雷设计规范》（GB50057-94）。（二）引下线安装1、明装引下线安装①用材及引下线数目必须符合设计要求。②引下线支持件应符合下列规定：安装位置正确，坚固牢靠，焊接工艺正确，支持件用材、支持件与墙面的间距符合设计要求，防机械损伤部件齐全，防腐良好，彈贸摄尔霁毙攬砖卤庑。螺栓等紧固件齐全，断接卡设置便于检测，接触面镀锌或镀锡完整，引下线平直，固定点间距均匀。③《雷电磁脉冲的防护》（IEL61312-1）；④《建筑物防雷规范设计标准》（GB2001-1）。2、暗敷引下线安装，①接...
