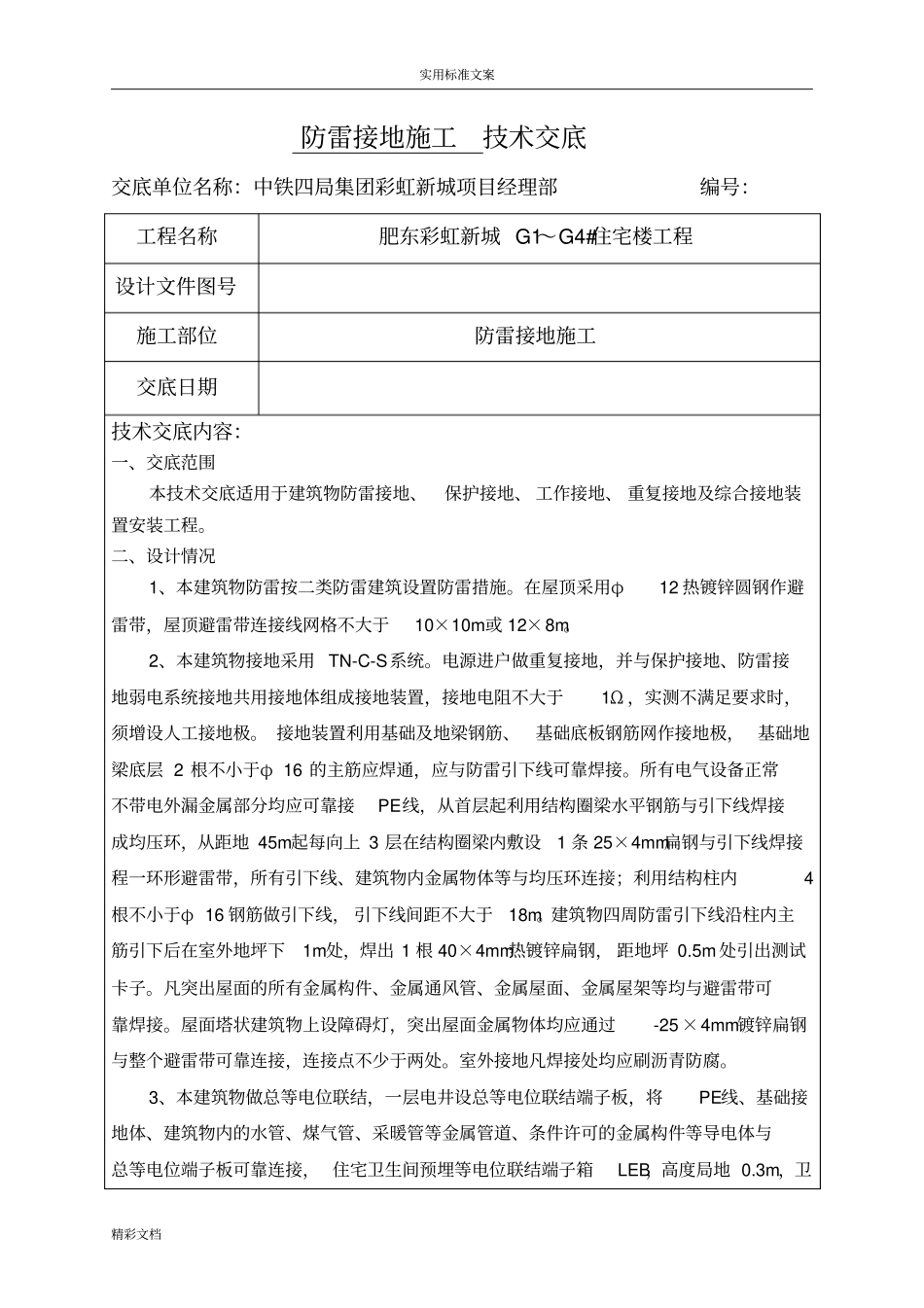

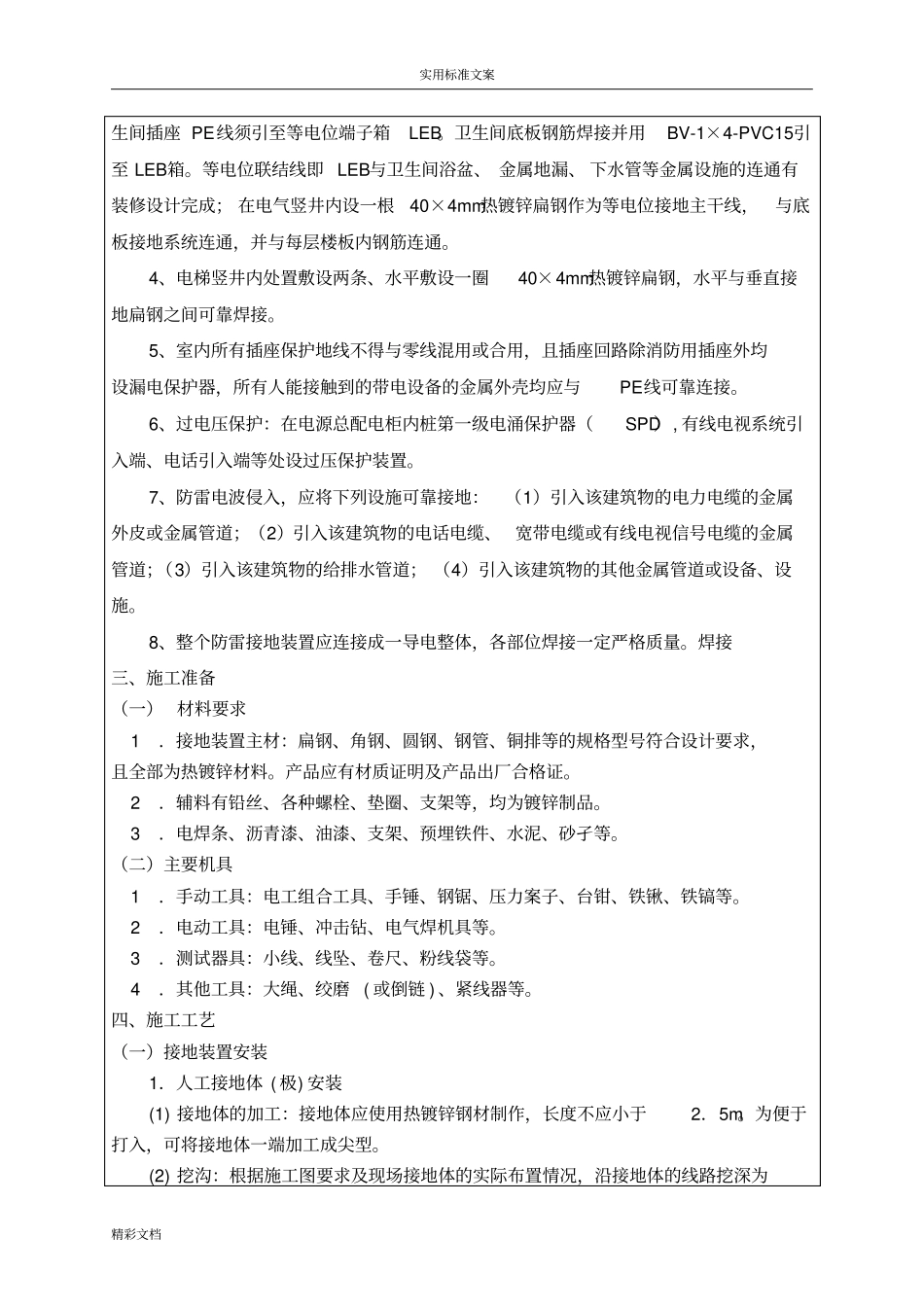

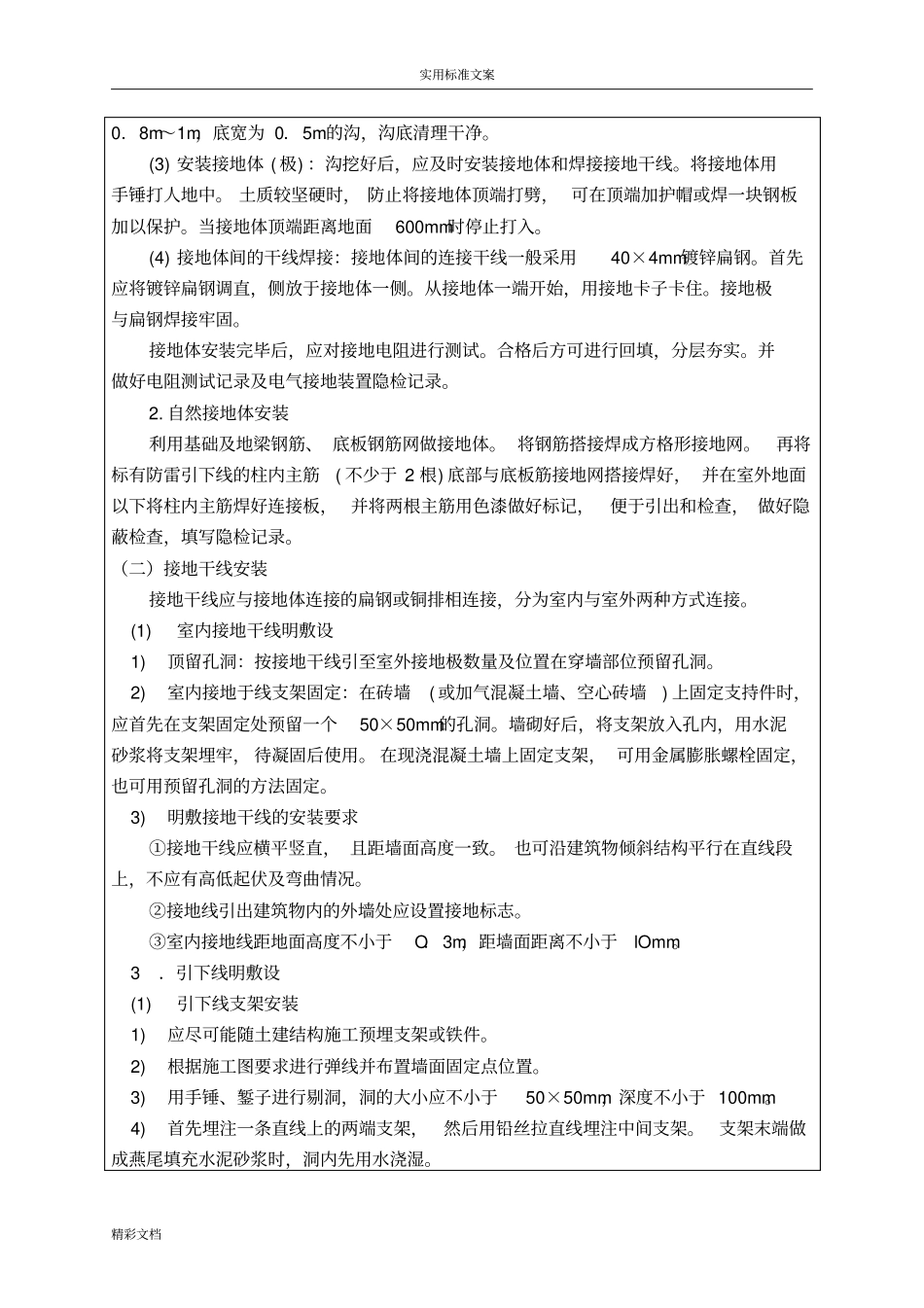

实用标准文案精彩文档防雷接地施工技术交底交底单位名称：中铁四局集团彩虹新城项目经理部编号：工程名称肥东彩虹新城G1～G4#住宅楼工程设计文件图号施工部位防雷接地施工交底日期技术交底内容：一、交底范围本技术交底适用于建筑物防雷接地、保护接地、工作接地、重复接地及综合接地装置安装工程。二、设计情况1、本建筑物防雷按二类防雷建筑设置防雷措施。在屋顶采用φ12热镀锌圆钢作避雷带，屋顶避雷带连接线网格不大于10×10m或12×8m。2、本建筑物接地采用TN-C-S系统。电源进户做重复接地，并与保护接地、防雷接地弱电系统接地共用接地体组成接地装置，接地电阻不大于1Ω，实测不满足要求时，须增设人工接地极。接地装置利用基础及地梁钢筋、基础底板钢筋网作接地极，基础地梁底层2根不小于φ16的主筋应焊通，应与防雷引下线可靠焊接。所有电气设备正常不带电外漏金属部分均应可靠接PE线，从首层起利用结构圈梁水平钢筋与引下线焊接成均压环，从距地45m起每向上3层在结构圈梁内敷设1条25×4mm扁钢与引下线焊接程一环形避雷带，所有引下线、建筑物内金属物体等与均压环连接；利用结构柱内4根不小于φ16钢筋做引下线，引下线间距不大于18m。建筑物四周防雷引下线沿柱内主筋引下后在室外地坪下1m处，焊出1根40×4mm热镀锌扁钢，距地坪0.5m处引出测试卡子。凡突出屋面的所有金属构件、金属通风管、金属屋面、金属屋架等均与避雷带可靠焊接。屋面塔状建筑物上设障碍灯，突出屋面金属物体均应通过-25×4mm镀锌扁钢与整个避雷带可靠连接，连接点不少于两处。室外接地凡焊接处均应刷沥青防腐。3、本建筑物做总等电位联结，一层电井设总等电位联结端子板，将PE线、基础接地体、建筑物内的水管、煤气管、采暖管等金属管道、条件许可的金属构件等导电体与总等电位端子板可靠连接，住宅卫生间预埋等电位联结端子箱LEB，高度局地0.3m，卫实用标准文案精彩文档生间插座PE线须引至等电位端子箱LEB。卫生间底板钢筋焊接并用BV-1×4-PVC15引至LEB箱。等电位联结线即LEB与卫生间浴盆、金属地漏、下水管等金属设施的连通有装修设计完成；在电气竖井内设一根40×4mm热镀锌扁钢作为等电位接地主干线，与底板接地系统连通，并与每层楼板内钢筋连通。4、电梯竖井内处置敷设两条、水平敷设一圈40×4mm热镀锌扁钢，水平与垂直接地扁钢之间可靠焊接。5、室内所有插座保护地线不得与零线混用或合用，且插座回路除消防用插座外均设漏电保护器，所有人能接触到的带电设备的金属外壳均应与PE线可靠连接。6、过电压保护：在电源总配电柜内桩第一级电涌保护器（SPD）,有线电视系统引入端、电话引入端等处设过压保护装置。7、防雷电波侵入，应将下列设施可靠接地：（1）引入该建筑物的电力电缆的金属外皮或金属管道；（2）引入该建筑物的电话电缆、宽带电缆或有线电视信号电缆的金属管道；（3）引入该建筑物的给排水管道；（4）引入该建筑物的其他金属管道或设备、设施。8、整个防雷接地装置应连接成一导电整体，各部位焊接一定严格质量。焊接三、施工准备（一）材料要求1．接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计要求，且全部为热镀锌材料。产品应有材质证明及产品出厂合格证。2．辅料有铅丝、各种螺栓、垫圈、支架等，均为镀锌制品。3．电焊条、沥青漆、油漆、支架、预埋铁件、水泥、砂孑等。（二）主要机具1．手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。2．电动工具：电锤、冲击钻、电气焊机具等。3．测试器具：小线、线坠、卷尺、粉线袋等。4．其他工具：大绳、绞磨(或倒链)、紧线器等。四、施工工艺（一）接地装置安装1．人工接地体(极)安装(1)接地体的加工：接地体应使用热镀锌钢材制作，长度不应小于2．5m。为便于打入，可将接地体一端加工成尖型。(2)挖沟：根据施工图要求及现场接地体的实际布置情况，沿接地体的线路挖深为实用标准文案精彩文档0．8m～1m，底宽为0．5m的沟，沟底清理干净。(3)安装接地体(极)：沟挖好后，应及时安装接地体和焊接接地干线。将接地体用手锤打人地中。土质较坚硬时，防止将接地体顶端打劈，可在顶端加护帽或焊一块钢板...
