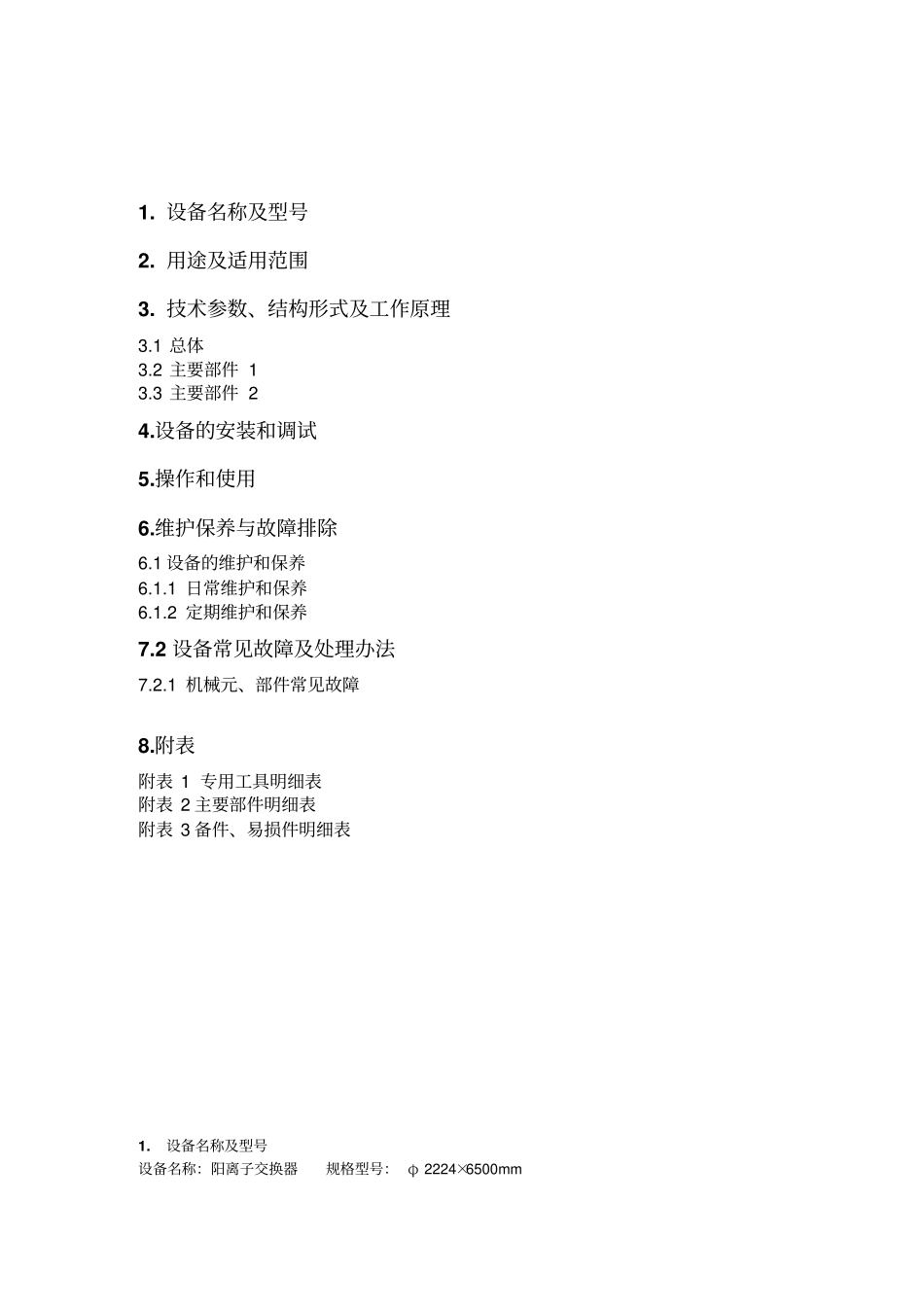

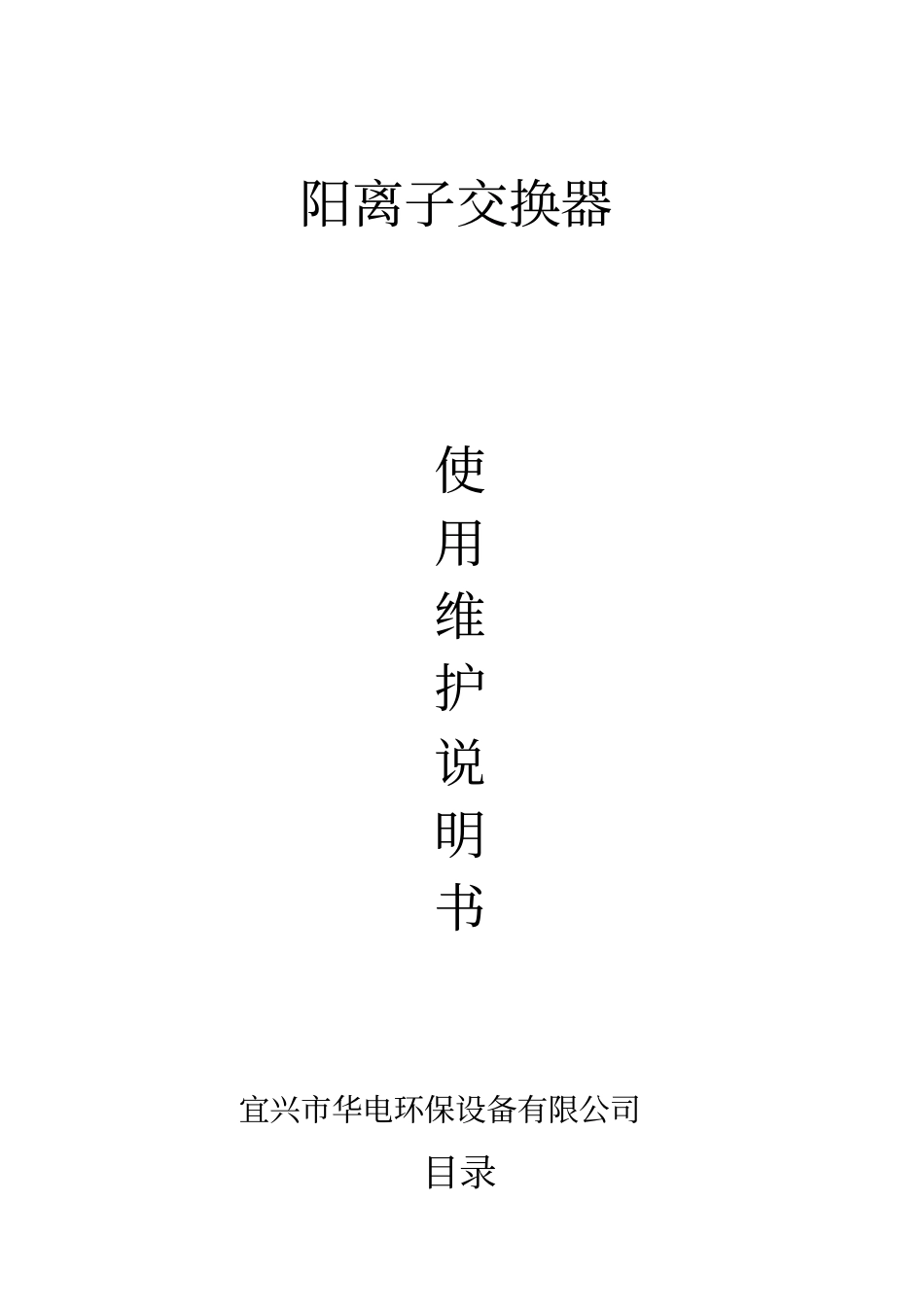

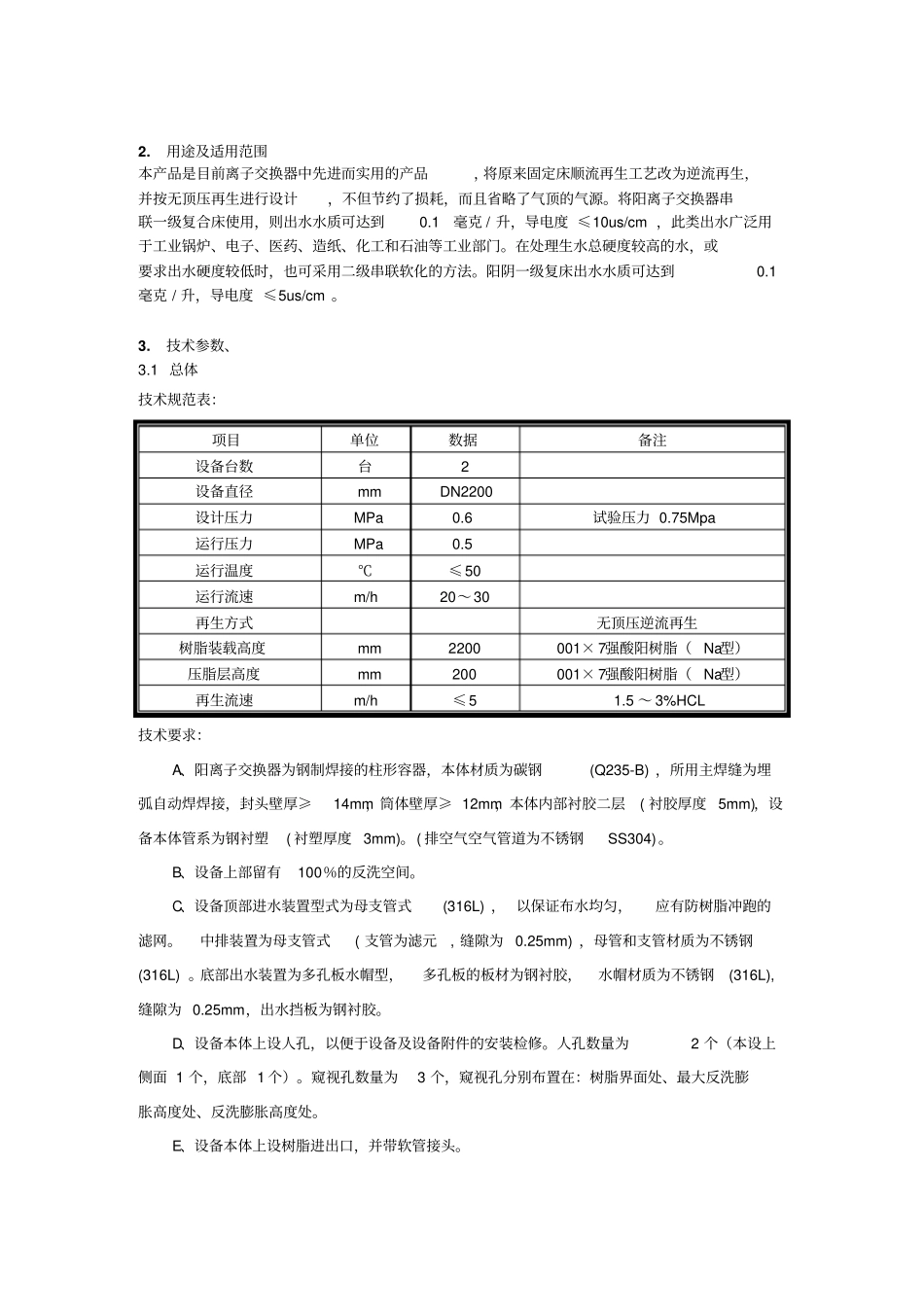

阳离子交换器使用维护说明书宜兴市华电环保设备有限公司目录1.设备名称及型号2.用途及适用范围3.技术参数、结构形式及工作原理3.1总体3.2主要部件13.3主要部件24.设备的安装和调试5.操作和使用6.维护保养与故障排除6.1设备的维护和保养6.1.1日常维护和保养6.1.2定期维护和保养7.2设备常见故障及处理办法7.2.1机械元、部件常见故障8.附表附表1专用工具明细表附表2主要部件明细表附表3备件、易损件明细表1.设备名称及型号设备名称:阳离子交换器规格型号:φ2224×6500mm2.用途及适用范围本产品是目前离子交换器中先进而实用的产品,将原来固定床顺流再生工艺改为逆流再生,并按无顶压再生进行设计,不但节约了损耗,而且省略了气顶的气源。将阳离子交换器串联一级复合床使用,则出水水质可达到0.1毫克/升,导电度≤10us/cm,此类出水广泛用于工业锅炉、电子、医药、造纸、化工和石油等工业部门。在处理生水总硬度较高的水,或要求出水硬度较低时,也可采用二级串联软化的方法。阳阴一级复床出水水质可达到0.1毫克/升,导电度≤5us/cm。3.技术参数、3.1总体技术规范表:项目单位数据备注设备台数台2设备直径mmDN2200设计压力MPa0.6试验压力0.75Mpa运行压力MPa0.5运行温度℃≤50运行流速m/h20~30再生方式无顶压逆流再生树脂装载高度mm2200001×7强酸阳树脂(Na型)压脂层高度mm200001×7强酸阳树脂(Na型)再生流速m/h≤51.5~3%HCL技术要求:A、阳离子交换器为钢制焊接的柱形容器,本体材质为碳钢(Q235-B),所用主焊缝为埋弧自动焊焊接,封头壁厚≥14mm,筒体壁厚≥12mm,本体内部衬胶二层(衬胶厚度5mm),设备本体管系为钢衬塑(衬塑厚度3mm)。(排空气空气管道为不锈钢SS304)。B、设备上部留有100%的反洗空间。C、设备顶部进水装置型式为母支管式(316L),以保证布水均匀,应有防树脂冲跑的滤网。中排装置为母支管式(支管为滤元,缝隙为0.25mm),母管和支管材质为不锈钢(316L)。底部出水装置为多孔板水帽型,多孔板的板材为钢衬胶,水帽材质为不锈钢(316L),缝隙为0.25mm,出水挡板为钢衬胶。D、设备本体上设人孔,以便于设备及设备附件的安装检修。人孔数量为2个(本设上侧面1个,底部1个)。窥视孔数量为3个,窥视孔分别布置在:树脂界面处、最大反洗膨胀高度处、反洗膨胀高度处。E、设备本体上设树脂进出口,并带软管接头。F、进出水管各设一套测压装置,材料为耐酸不锈钢,压力表为带隔离盒的压力表,量程为0~1.0MPa。同时配耐腐蚀取样阀二支,取样槽一个,取样槽材质为不锈钢。取样槽排水管接至地沟。G、设备外部管道的最低处设一个分析仪表的接口(DN25),同时配阀门。H、阳床底部设压缩空气擦洗接口(DN50)本体预留压缩空气接口,用盲板封住。I、接口方位和规格符合设计要求。工作原理:当原水进入装H型的阳离子交换树脂的阳离子交换器,使水中含有各种阳离子和离子交换树脂上的H+发生如下反应:Fe3++3HR→FeR+3H+Ca2++2HR→CaR+2H+Mg2++2HR→MgR+2H+Na++HR→Na+H+上述反应的结果是水中的各种阳离子(Fe3+、Ca2+、Mg2+、Na+等)被吸附在离子交换树脂上,而离子交换树脂上的H+则到水中,水中的阳离子几乎只含有H+,它和水中各种阴离子发生作用生成各种酸类。3.2主要部件1无顶压逆流再生阳离子交换器1本体外形尺寸:φ2224×6500材质:Q235-B衬胶5mm含人孔、视镜等台22本体配管碳钢衬塑3mm套23进水装置母支管式+滤网316L套24中排装置母支管式,滤元缝隙0.25mm,316L套25排水帽缝隙0.25mm,单只额定产水量1.0m3/h,材质316L套26取样装置取样水槽SS304,配套压力表与阀门4套套27进水手动衬胶蝶阀DN125,PN1.0只28进、出水气动衬胶蝶阀DN125,PN1.0只49反洗进出水气动衬胶蝶阀DN80,PN1.0只410小反洗进水气动衬胶蝶阀DN80,PN1.0只211小反洗进水手动衬胶蝶DN80,PN1.0只23.3主要部件2无顶压逆流再生阳离子交换器1出水装置型式多孔板多孔板规格mmDN2200多孔板材质碳钢衬胶2人孔(单台)数量个2侧面1个,底部1个.人孔规格mmDN500人孔材质Q235-B3视镜(单台)数量件3布置处树脂界面处、反洗膨胀高度处型式长方型尺寸mm350×120材质PMMA4单台设备支脚数量/材质个3/Q235B4.设备的安装和调试1)、...
