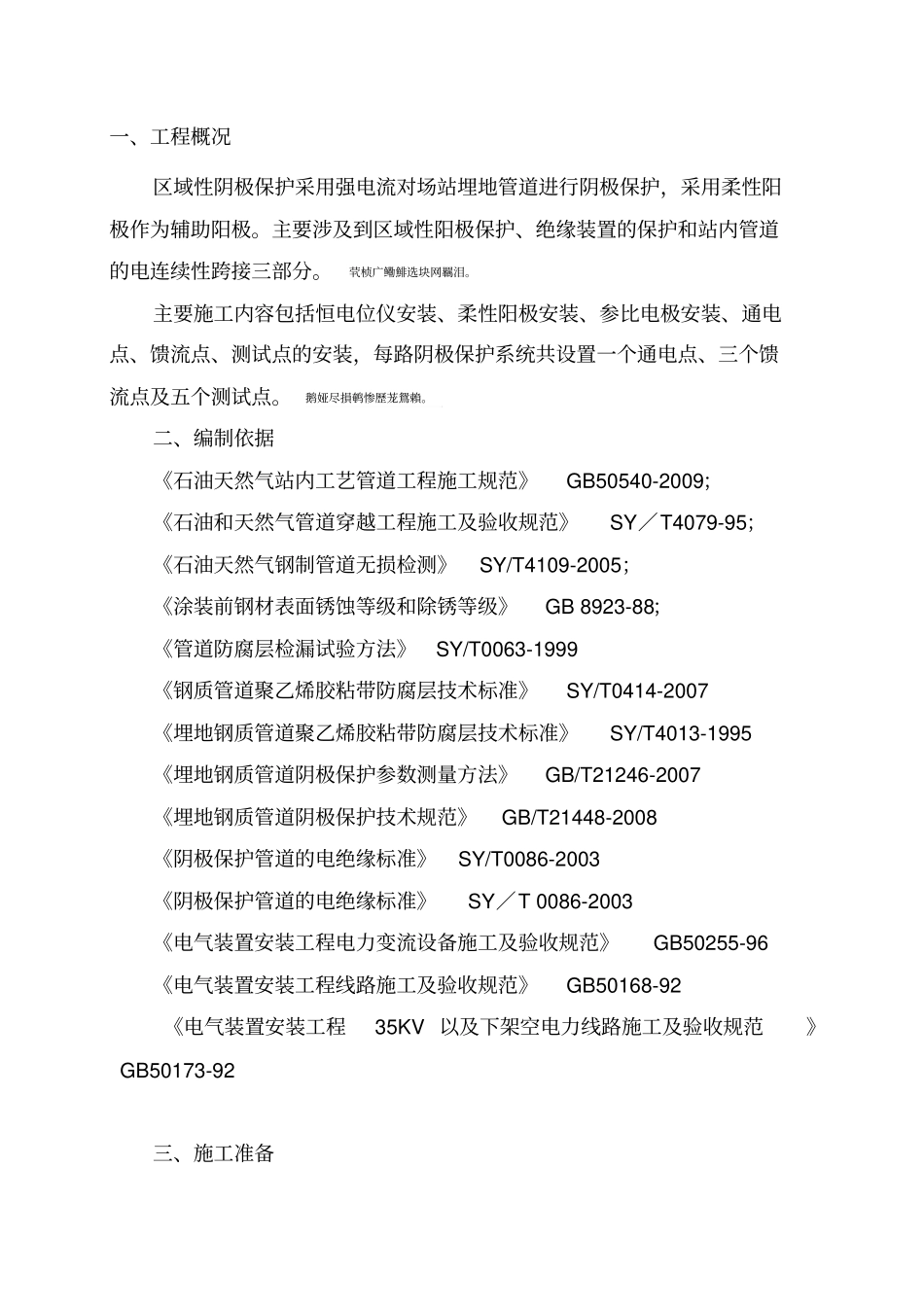

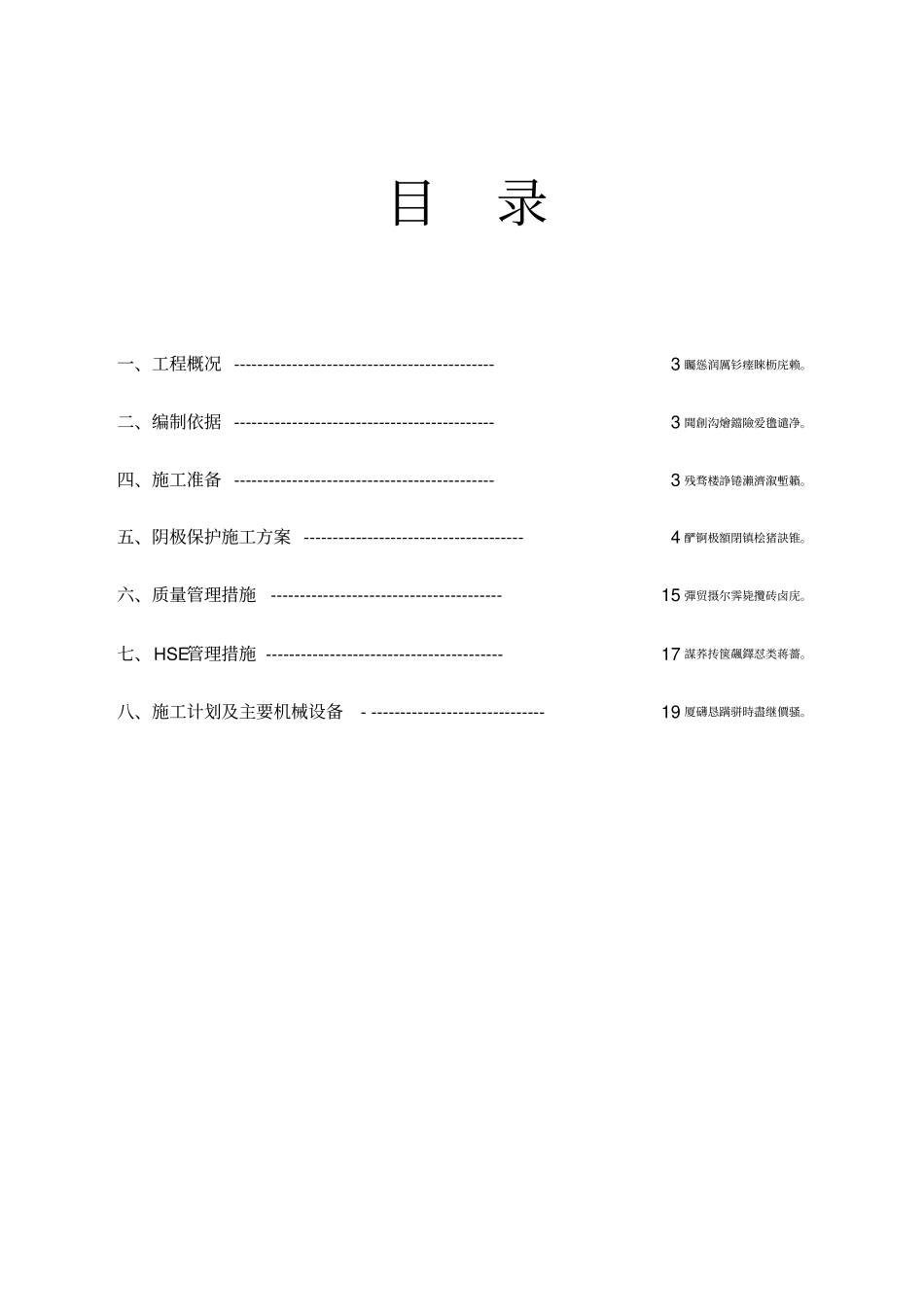

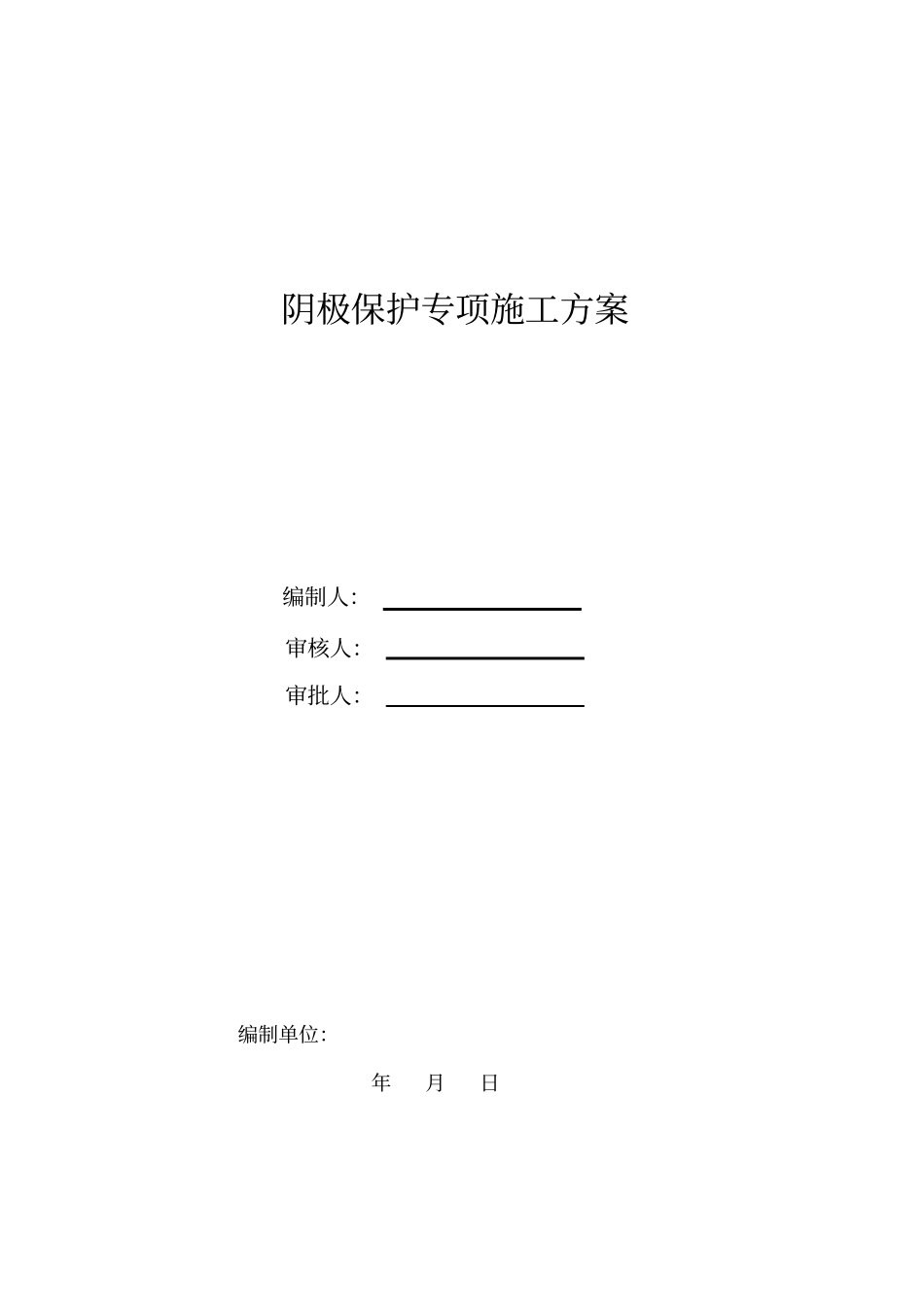

阴极保护专项施工方案编制人：审核人：审批人：编制单位：年月日目录一、工程概况---------------------------------------------3矚慫润厲钐瘗睞枥庑赖。二、编制依据---------------------------------------------3聞創沟燴鐺險爱氇谴净。四、施工准备---------------------------------------------3残骛楼諍锩瀨濟溆塹籟。五、阴极保护施工方案--------------------------------------4酽锕极額閉镇桧猪訣锥。六、质量管理措施----------------------------------------15彈贸摄尔霁毙攬砖卤庑。七、HSE管理措施-----------------------------------------17謀荞抟箧飆鐸怼类蒋薔。八、施工计划及主要机械设备-------------------------------19厦礴恳蹒骈時盡继價骚。一、工程概况区域性阴极保护采用强电流对场站埋地管道进行阴极保护，采用柔性阳极作为辅助阳极。主要涉及到区域性阳极保护、绝缘装置的保护和站内管道的电连续性跨接三部分。茕桢广鳓鯡选块网羈泪。主要施工内容包括恒电位仪安装、柔性阳极安装、参比电极安装、通电点、馈流点、测试点的安装，每路阴极保护系统共设置一个通电点、三个馈流点及五个测试点。鹅娅尽損鹌惨歷茏鴛賴。二、编制依据《石油天然气站内工艺管道工程施工规范》GB50540-2009；《石油和天然气管道穿越工程施工及验收规范》SY／T4079-95；《石油天然气钢制管道无损检测》SY/T4109-2005；《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88；《管道防腐层检漏试验方法》SY/T0063-1999《钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-2007《埋地钢质管道聚乙烯胶粘带防腐层技术标准》SY/T4013-1995《埋地钢质管道阴极保护参数测量方法》GB/T21246-2007《埋地钢质管道阴极保护技术规范》GB/T21448-2008《阴极保护管道的电绝缘标准》SY/T0086-2003《阴极保护管道的电绝缘标准》SY／T0086-2003《电气装置安装工程电力变流设备施工及验收规范》GB50255-96《电气装置安装工程线路施工及验收规范》GB50168-92《电气装置安装工程35KV以及下架空电力线路施工及验收规范》GB50173-92三、施工准备1．技术准备1)所有施工材料合格证、检验报告完成报验手续。2)施工方案编制完并经审批。3)施工前组织施工人员熟悉图纸、方案，并进行技术交底。2．材料验收1)施工材料的出厂合格证。2)恒电位仪的技术图纸和安装使用说明书。3)按照装箱清单核对设备的名称、型号、规格、箱号并检查包装箱情况。4)检查参比电极外壳是否有破裂。5)对设备零部件的外观质量进行检查，并核对数量。6)电缆规格符合施工图纸要求。3.现场准备1)埋设柔性阳极的沟槽与埋地管道同时进行。2)柔性阳极组埋设场地的施工道路畅通。3)被保护管道的阴极通电点焊接管道段已装到位。4)现场电缆沟已进行开挖。四、阴极保护施工方案1.安装程序1)恒电位仪安装开箱检查→本体安装→接线→本体接地→通电调试2)辅助阳极组的安装阳极埋设坑开挖→阳极表面清理→阳极连接电缆焊接→铝热焊连接点防腐→埋设阳极→阳极四周细土回填夯实3)馈流点、通电点、测试点安装a)馈流点施工程序阴极电缆敷设→输气管道安装并与阴极电缆焊接→铝热焊连接点防腐b)通电点施工程序电缆敷设（阴极电缆、零位接阴电缆、参比电缆）→输气管道安装并与阴极电缆、零位接阴电缆焊接→参比电极安装并与参比电缆焊接→均压电缆焊接→铝热焊连接点防腐籟丛妈羥为贍偾蛏练淨。c)测试点施工程序电缆敷设（测试电缆、测试片电缆、参比电缆）→输气管道安装并与测试电缆焊接→测试片安装并与测试片电缆焊接→参比电极安装并与参比电缆焊接→铝热焊连接点防腐→测试桩安装預頌圣鉉儐歲龈讶骅籴。d)参比电极安装检查参比电极外表是否损坏→参比电极浸泡在水中24h→测位记录.2.主要材料技术要求1)恒电位仪a)恒电位仪在送电前必须全面进行检查，各种接件应齐全，连接应良好，接线应正确，主回路各螺栓连接处应牢固，设备接地应可靠。渗釤呛俨匀谔鱉调硯錦。b)电缆连接时应确保极性正确，并确保电气接触导通良好。c)恒电位仪规格为50V/30A，电源为交流AC220V,50Hz。2)辅助阳极组a)柔性阳极与管道外壁的净距离不小于管径的1/2且不得小于300mm，...
