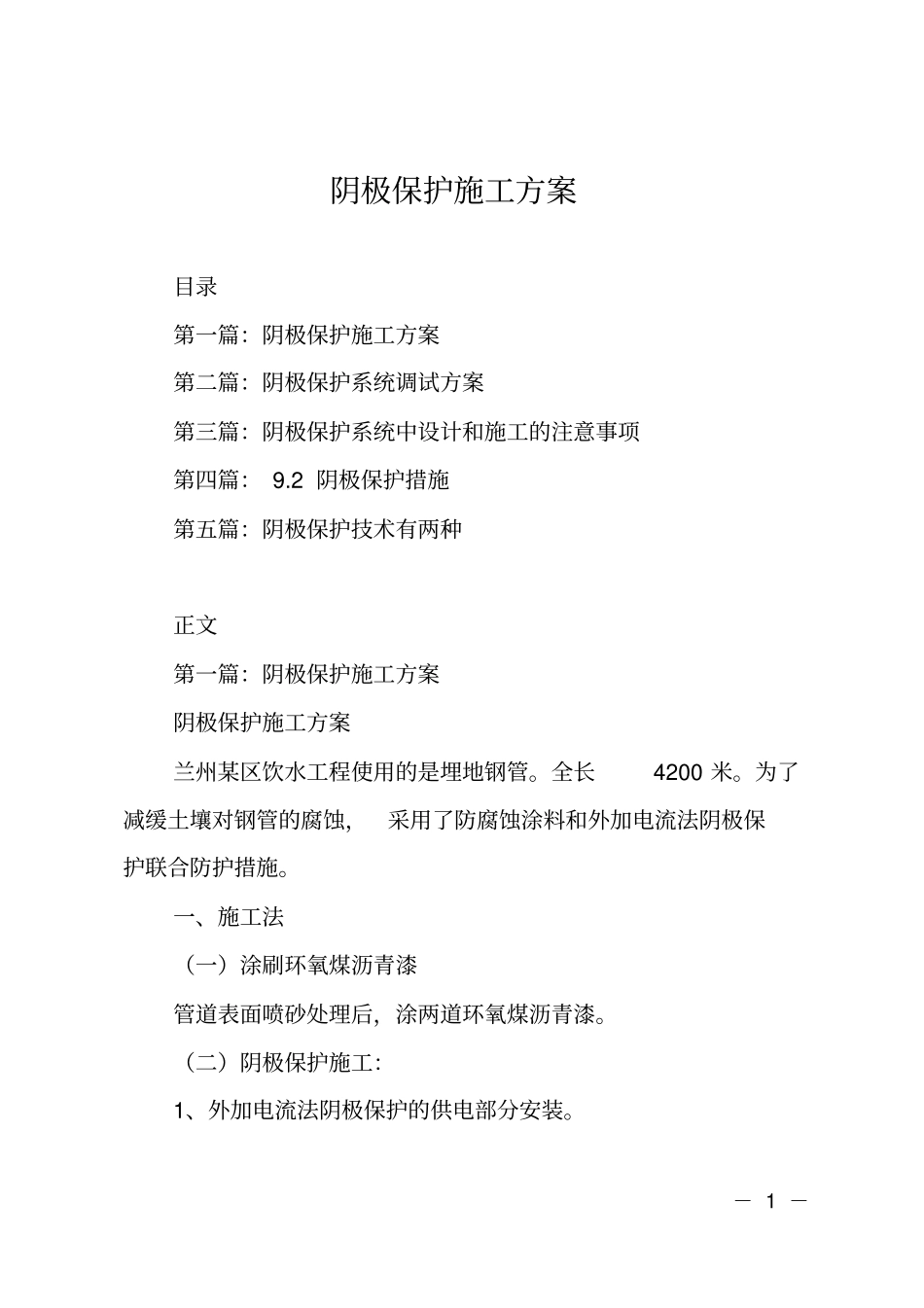

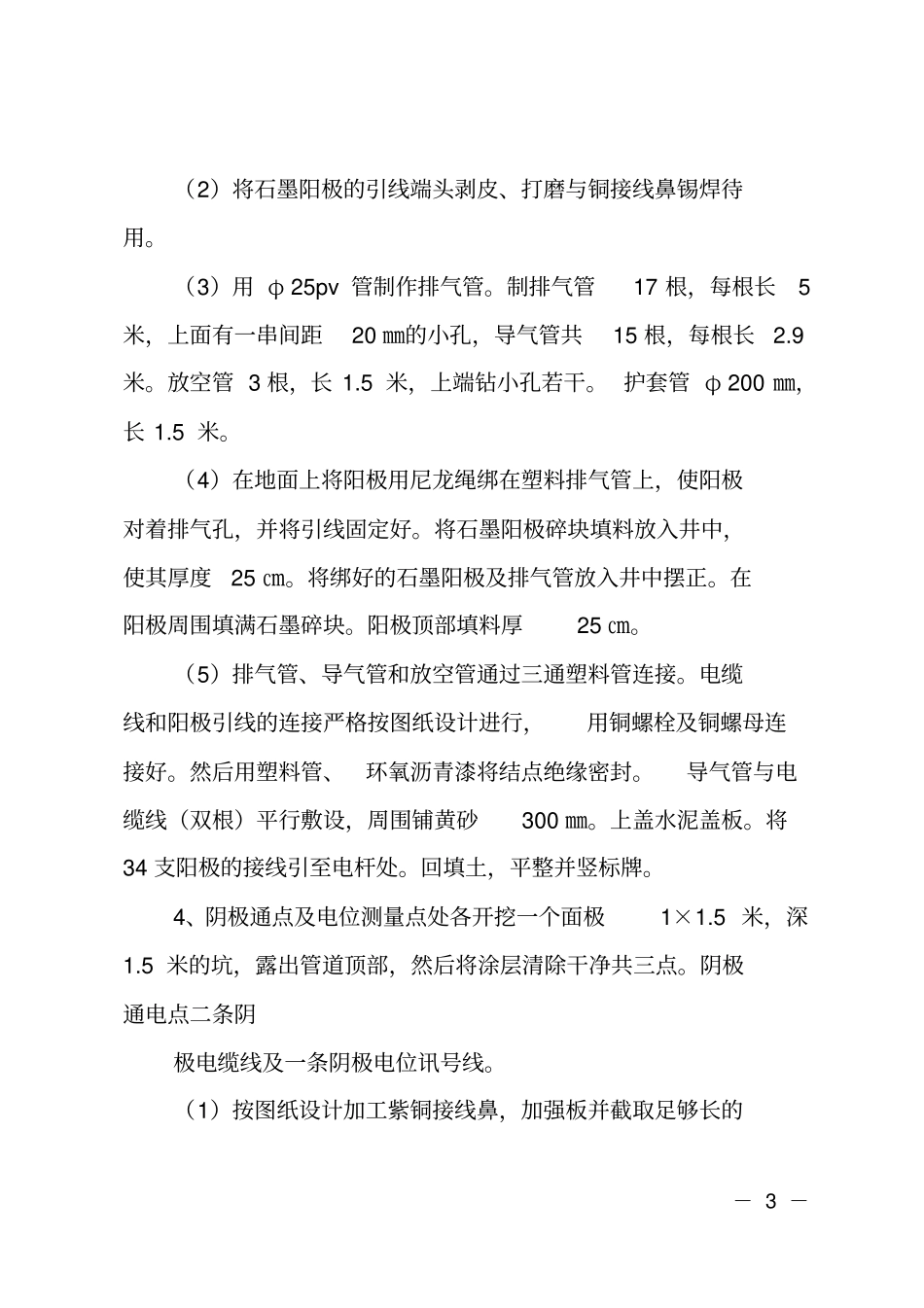

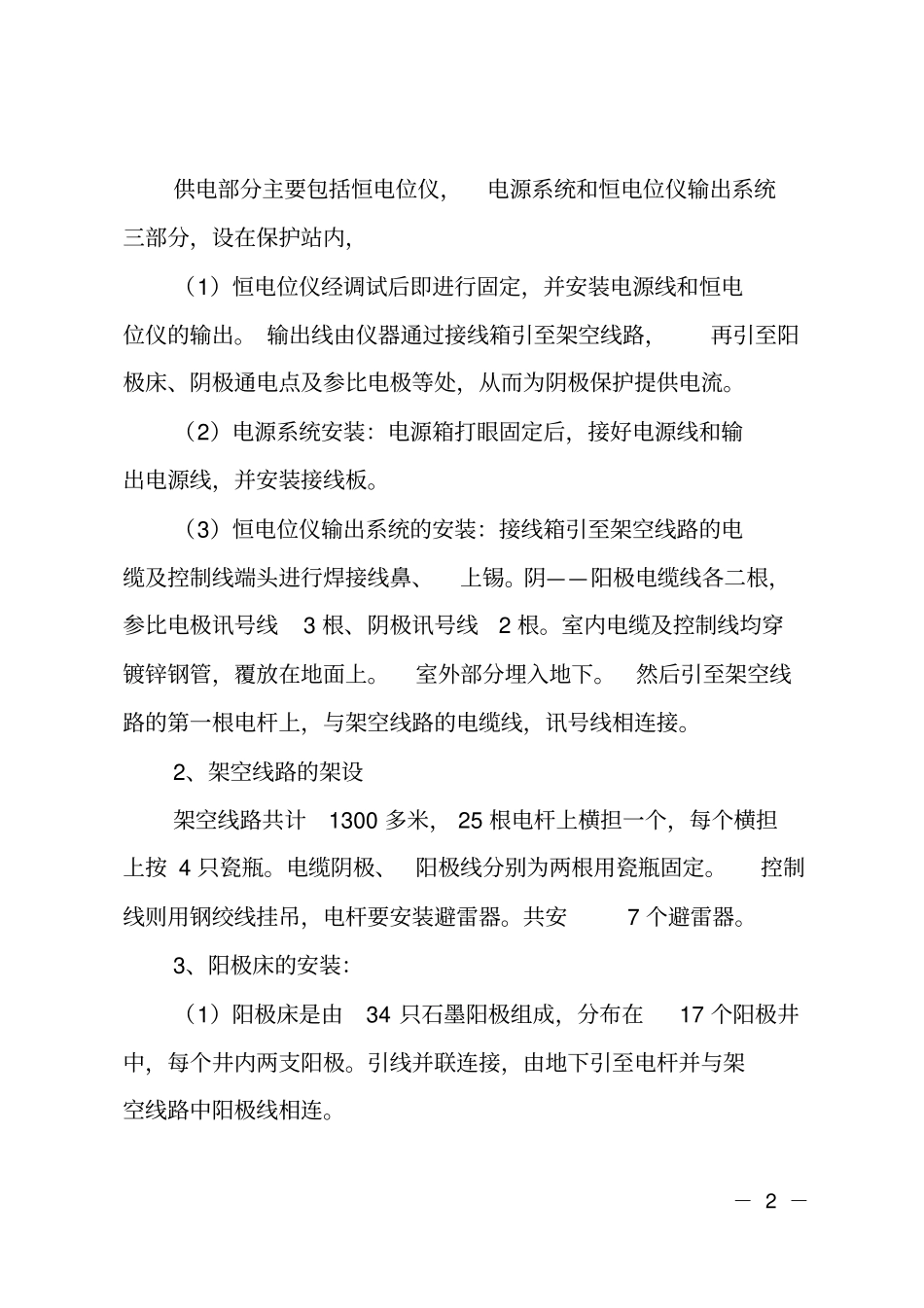

－1－阴极保护施工方案目录第一篇：阴极保护施工方案第二篇：阴极保护系统调试方案第三篇：阴极保护系统中设计和施工的注意事项第四篇：9.2阴极保护措施第五篇：阴极保护技术有两种正文第一篇：阴极保护施工方案阴极保护施工方案兰州某区饮水工程使用的是埋地钢管。全长4200米。为了减缓土壤对钢管的腐蚀，采用了防腐蚀涂料和外加电流法阴极保护联合防护措施。一、施工法（一）涂刷环氧煤沥青漆管道表面喷砂处理后，涂两道环氧煤沥青漆。（二）阴极保护施工：1、外加电流法阴极保护的供电部分安装。－2－供电部分主要包括恒电位仪，电源系统和恒电位仪输出系统三部分，设在保护站内，（1）恒电位仪经调试后即进行固定，并安装电源线和恒电位仪的输出。输出线由仪器通过接线箱引至架空线路，再引至阳极床、阴极通电点及参比电极等处，从而为阴极保护提供电流。（2）电源系统安装：电源箱打眼固定后，接好电源线和输出电源线，并安装接线板。（3）恒电位仪输出系统的安装：接线箱引至架空线路的电缆及控制线端头进行焊接线鼻、上锡。阴——阳极电缆线各二根，参比电极讯号线3根、阴极讯号线2根。室内电缆及控制线均穿镀锌钢管，覆放在地面上。室外部分埋入地下。然后引至架空线路的第一根电杆上，与架空线路的电缆线，讯号线相连接。2、架空线路的架设架空线路共计1300多米，25根电杆上横担一个，每个横担上按4只瓷瓶。电缆阴极、阳极线分别为两根用瓷瓶固定。控制线则用钢绞线挂吊，电杆要安装避雷器。共安7个避雷器。3、阳极床的安装：（1）阳极床是由34只石墨阳极组成，分布在17个阳极井中，每个井内两支阳极。引线并联连接，由地下引至电杆并与架空线路中阳极线相连。－3－（2）将石墨阳极的引线端头剥皮、打磨与铜接线鼻锡焊待用。（3）用φ25pv管制作排气管。制排气管17根，每根长5米，上面有一串间距20㎜的小孔，导气管共15根，每根长2.9米。放空管3根，长1.5米，上端钻小孔若干。护套管φ200㎜，长1.5米。（4）在地面上将阳极用尼龙绳绑在塑料排气管上，使阳极对着排气孔，并将引线固定好。将石墨阳极碎块填料放入井中，使其厚度25㎝。将绑好的石墨阳极及排气管放入井中摆正。在阳极周围填满石墨碎块。阳极顶部填料厚25㎝。（5）排气管、导气管和放空管通过三通塑料管连接。电缆线和阳极引线的连接严格按图纸设计进行，用铜螺栓及铜螺母连接好。然后用塑料管、环氧沥青漆将结点绝缘密封。导气管与电缆线（双根）平行敷设，周围铺黄砂300㎜。上盖水泥盖板。将34支阳极的接线引至电杆处。回填土，平整并竖标牌。4、阴极通点及电位测量点处各开挖一个面极1×1.5米，深1.5米的坑，露出管道顶部，然后将涂层清除干净共三点。阴极通电点二条阴极电缆线及一条阴极电位讯号线。（1）按图纸设计加工紫铜接线鼻，加强板并截取足够长的－4－电缆线、屏蔽线。（2）用铜焊法将铜接线鼻焊在加强板上，再将加强板采用四周角焊法焊接在管道上。将接头处用环氧沥青漆或玻璃布进行防腐绝缘。然后用松软土回填。（3）电位监测点信号线引至地面，接在测试接线板上，阴极通电电缆线引至电杆时，按电缆沟敷设法敷设。（4）阴极通电点电缆及阴极讯号线与架空线相连，接点用环氧沥青漆封闭绝缘。5、参比电极井的安装：管线保护电位的控制及监测采用长效饱和硫酸铜电极和镁电极两种参比电极。（1）准确找出管线的位置，确定井位，使井的中心靠近钢管，将参比电极用尼龙绳悬挂在井内的钢筋架上，参比电极引线由地下引至电杆与架空线路控制线连接，按电缆沟法敷设，在控制参比电极井附近埋放一支镁电极。其引线有地下引至电杆与架空线路控制线连接。按电缆沟法敷设。二、阴极保护装置调试及验收(敬请期待推出更好文章：.)全部安装完毕后，在保护站内开车调试，检查电源、恒电位仪接线无误后，给恒电位仪送电。调节电位为设计指定的保护电位，使阴极保护装置投入运行，调试测量内容如下：－5－（1）管道的腐蚀电位（2）镁电极相对硫酸铜参比电极电位。（3）当恒电位仪恒电位为—1.0v、—1.1v、—1.2v、—1.25v时，记录恒电位仪的输出电压、输出电流、管道监控点、管道保护电位等，确定管道最佳控制电位。...
