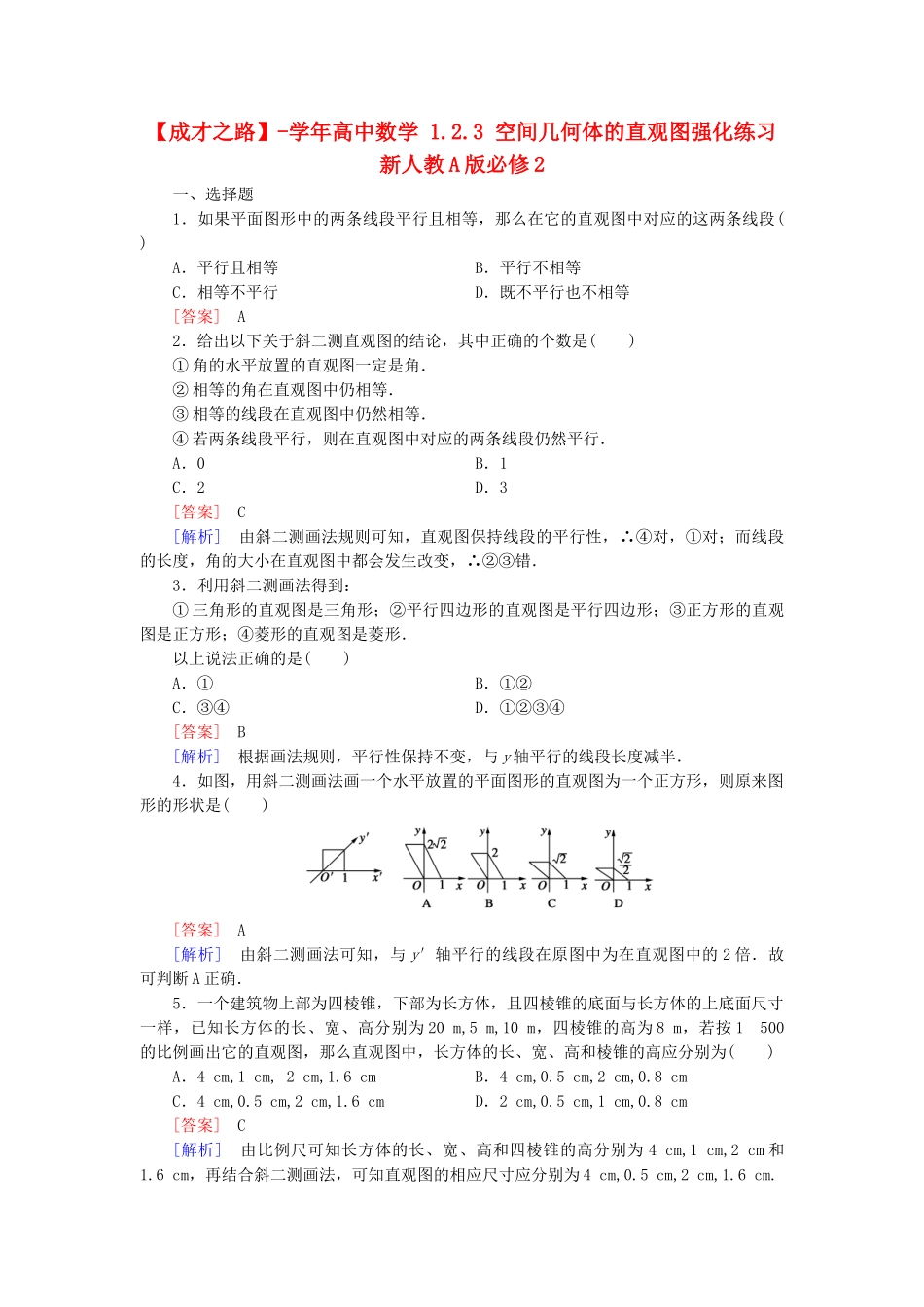

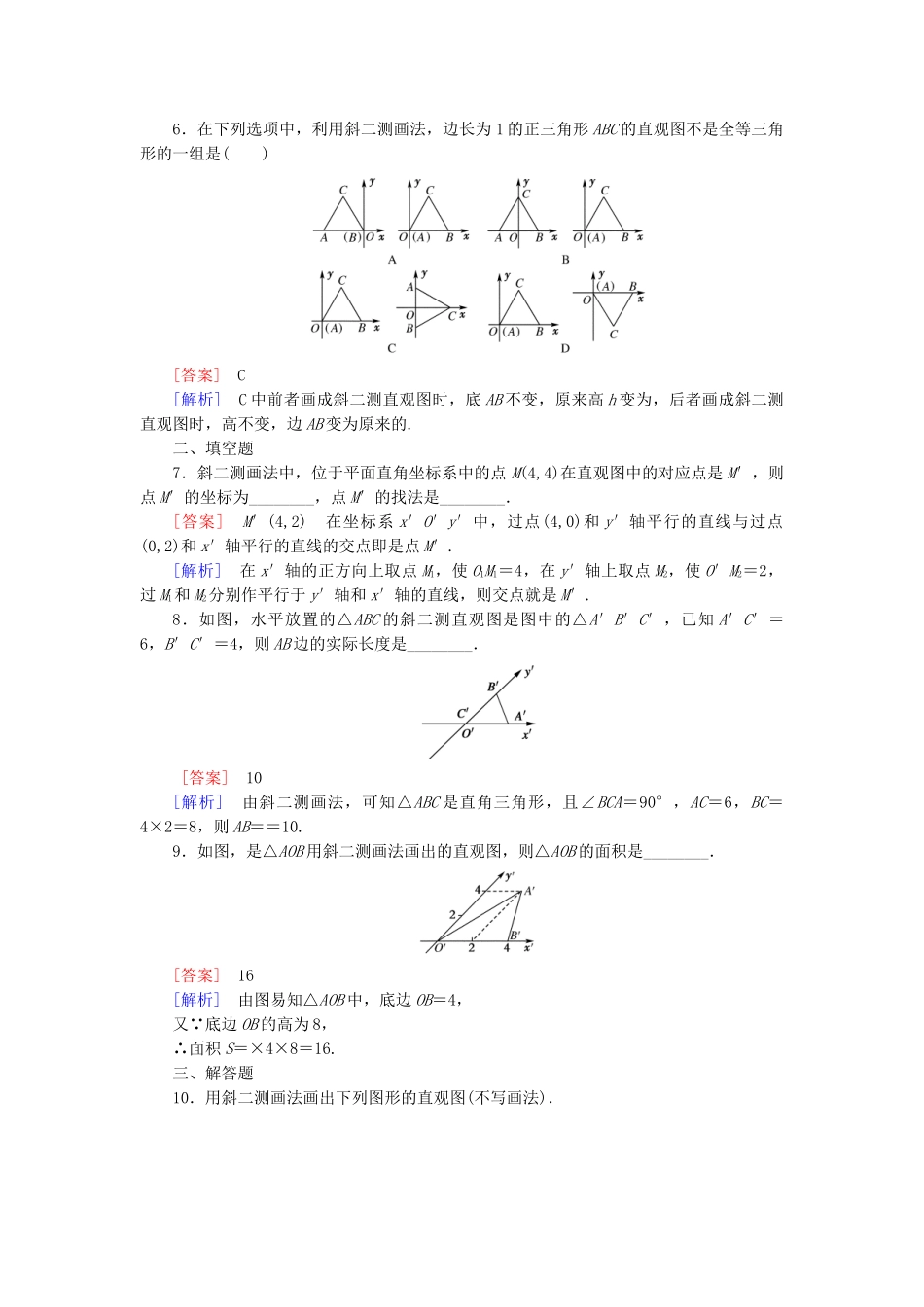

【成才之路】-学年高中数学1.2.3空间几何体的直观图强化练习新人教A版必修2一、选择题1．如果平面图形中的两条线段平行且相等，那么在它的直观图中对应的这两条线段()A．平行且相等B．平行不相等C．相等不平行D．既不平行也不相等[答案]A2．给出以下关于斜二测直观图的结论，其中正确的个数是()①角的水平放置的直观图一定是角．②相等的角在直观图中仍相等．③相等的线段在直观图中仍然相等．④若两条线段平行，则在直观图中对应的两条线段仍然平行．A．0B．1C．2D．3[答案]C[解析]由斜二测画法规则可知，直观图保持线段的平行性，∴④对，①对；而线段的长度，角的大小在直观图中都会发生改变，∴②③错．3．利用斜二测画法得到：①三角形的直观图是三角形；②平行四边形的直观图是平行四边形；③正方形的直观图是正方形；④菱形的直观图是菱形．以上说法正确的是()A．①B．①②C．③④D．①②③④[答案]B[解析]根据画法规则，平行性保持不变，与y轴平行的线段长度减半．4．如图，用斜二测画法画一个水平放置的平面图形的直观图为一个正方形，则原来图形的形状是()[答案]A[解析]由斜二测画法可知，与y′轴平行的线段在原图中为在直观图中的2倍．故可判断A正确．5．一个建筑物上部为四棱锥，下部为长方体，且四棱锥的底面与长方体的上底面尺寸一样，已知长方体的长、宽、高分别为20m,5m,10m，四棱锥的高为8m，若按1500的比例画出它的直观图，那么直观图中，长方体的长、宽、高和棱锥的高应分别为()A．4cm,1cm,2cm,1.6cmB．4cm,0.5cm,2cm,0.8cmC．4cm,0.5cm,2cm,1.6cmD．2cm,0.5cm,1cm,0.8cm[答案]C[解析]由比例尺可知长方体的长、宽、高和四棱锥的高分别为4cm,1cm,2cm和1.6cm，再结合斜二测画法，可知直观图的相应尺寸应分别为4cm,0.5cm,2cm,1.6cm.6．在下列选项中，利用斜二测画法，边长为1的正三角形ABC的直观图不是全等三角形的一组是()[答案]C[解析]C中前者画成斜二测直观图时，底AB不变，原来高h变为，后者画成斜二测直观图时，高不变，边AB变为原来的.二、填空题7．斜二测画法中，位于平面直角坐标系中的点M(4,4)在直观图中的对应点是M′，则点M′的坐标为________，点M′的找法是________．[答案]M′(4,2)在坐标系x′O′y′中，过点(4,0)和y′轴平行的直线与过点(0,2)和x′轴平行的直线的交点即是点M′.[解析]在x′轴的正方向上取点M1，使O1M1＝4，在y′轴上取点M2，使O′M2＝2，过M1和M2分别作平行于y′轴和x′轴的直线，则交点就是M′.8．如图，水平放置的△ABC的斜二测直观图是图中的△A′B′C′，已知A′C′＝6，B′C′＝4，则AB边的实际长度是________．[答案]10[解析]由斜二测画法，可知△ABC是直角三角形，且∠BCA＝90°，AC＝6，BC＝4×2＝8，则AB＝＝10.9．如图，是△AOB用斜二测画法画出的直观图，则△AOB的面积是________．[答案]16[解析]由图易知△AOB中，底边OB＝4，又∵底边OB的高为8，∴面积S＝×4×8＝16.三、解答题10．用斜二测画法画出下列图形的直观图(不写画法)．[解析]11．如图所示，四边形ABCD是一个梯形，CD∥AB，CD＝AO＝1，三角形AOD为等腰直角三角形，O为AB的中点，试求梯形ABCD水平放置的直观图的面积．[解析]在梯形ABCD中，AB＝2，高OD＝1，由于梯形ABCD水平放置的直观图仍为梯形，且上底CD和下底AB的长度都不变，如图所示，在直观图中，O′D′＝OD，梯形的高D′E′＝，于是梯形A′B′C′D′的面积为×(1＋2)×＝.12．已知某几何体的三视图如图，试用斜二测画法画出它的直观图．[解析]由该几何体的三视图可知该几何体是一个简单组合体，下方是一个四棱柱，上方是一个四棱锥，并且下方的四棱柱与上方的四棱锥底面重合，可以先画下方的四棱柱再画上方的四棱锥．(1)画轴．如图①所示，画出x轴、y轴、z轴，三轴交于点O，使∠xOy＝45°，∠xOz＝90°.(2)画棱柱的底面，以O为中点，在x轴上画MN＝2，在y轴上画EQ＝1，分别过点M，N作y轴的平行线，过点E，Q作x轴的平行线，设它们的交点分别为A，B，C，D，则四边形ABCD就是该棱柱的下底面．(3)画棱柱的侧棱，分别以A，B，C，D四个顶点为起点作平行于z轴，长度为1的线段，得四条侧棱AA′，BB′，CC′，DD′，顺次连接A′，B′，C′，D′.(4)画四棱锥的顶点，在Oz上截取线段OP使OP＝2.(5)成图．连接PA′，PB′，PC′，PD′，擦去辅助线，将被遮挡部分改为虚线，可得所求直观图如图②.
