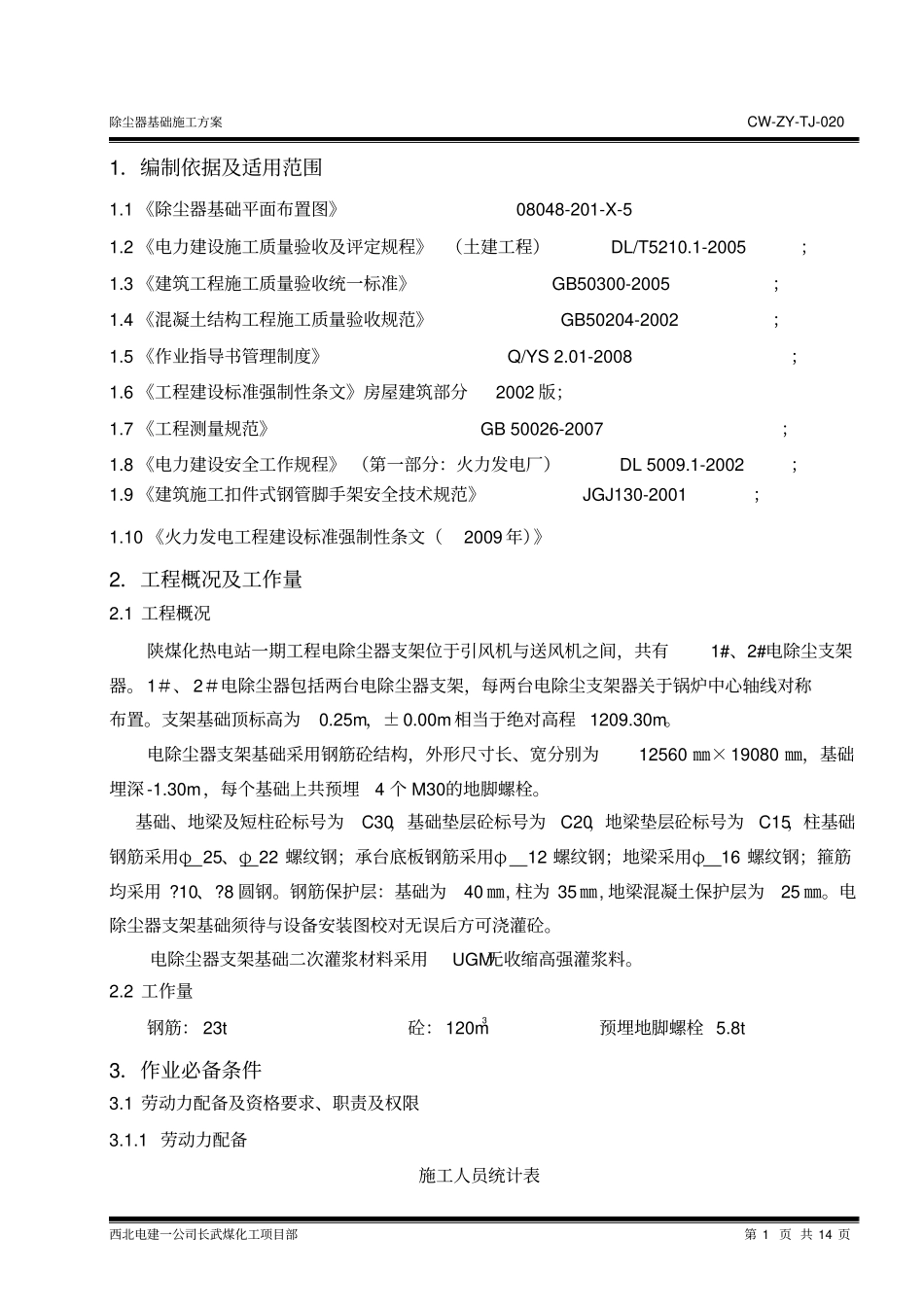

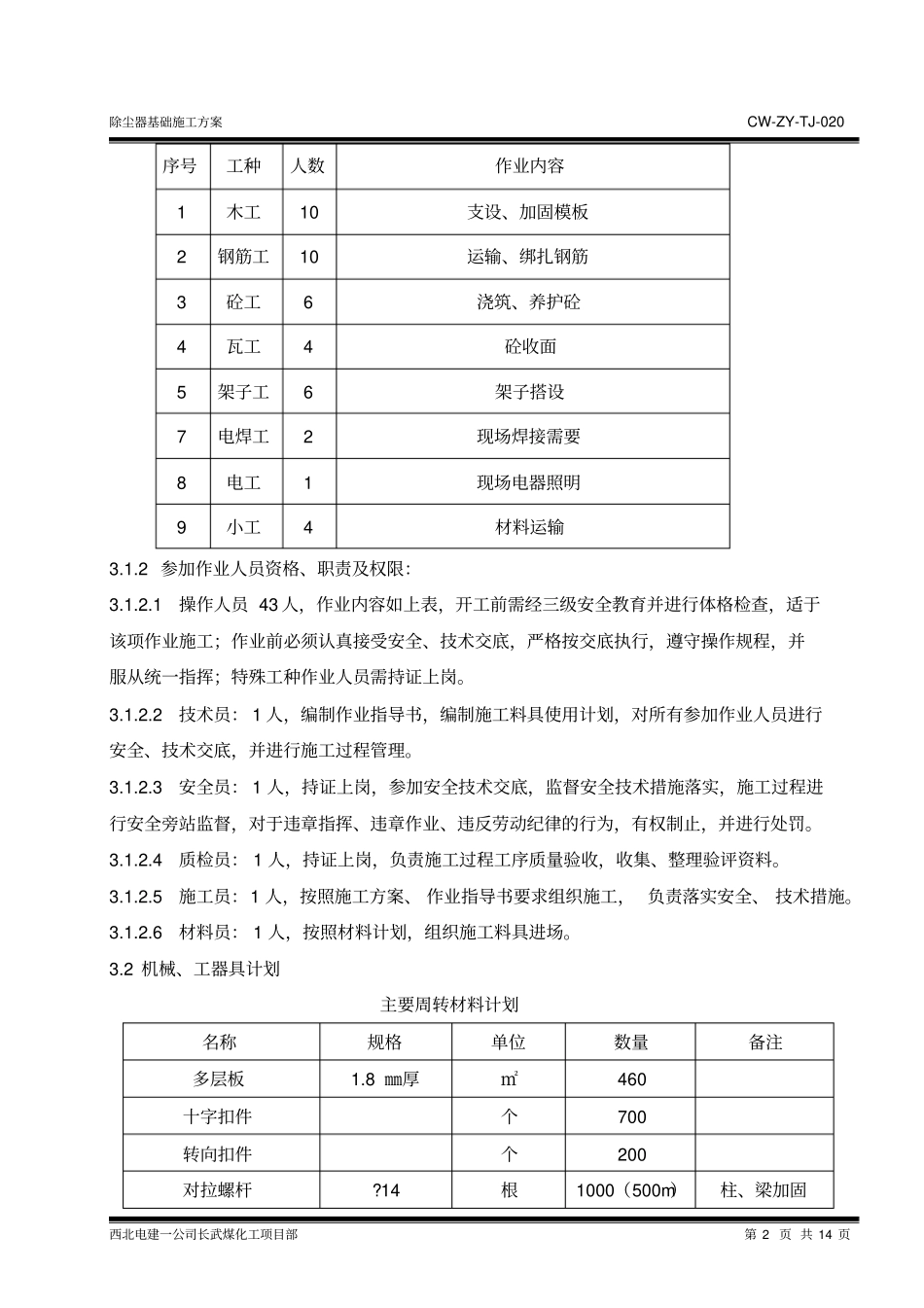

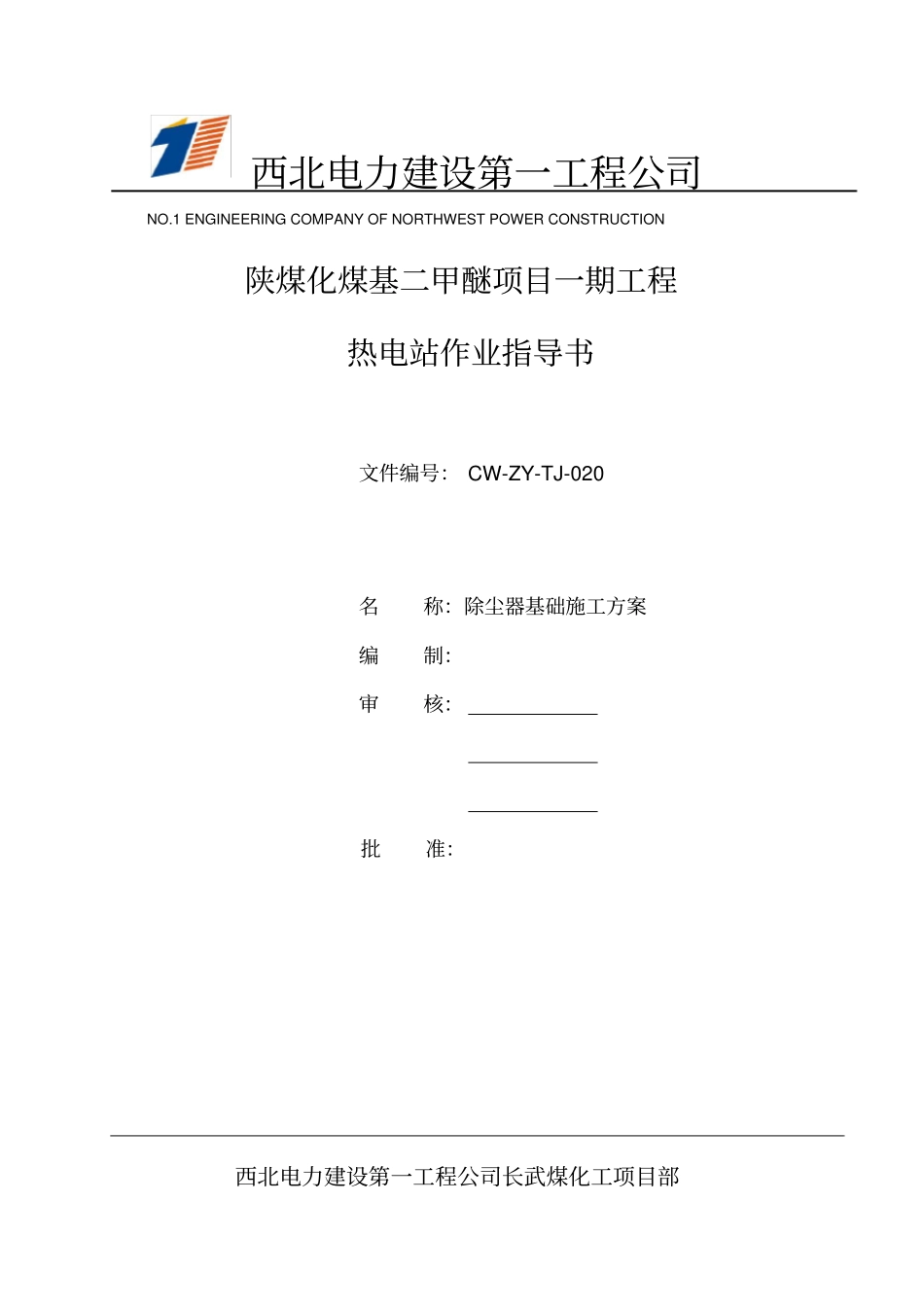

西北电力建设第一工程公司NO.1ENGINEERINGCOMPANYOFNORTHWESTPOWERCONSTRUCTION陕煤化煤基二甲醚项目一期工程热电站作业指导书文件编号：CW-ZY-TJ-020名称：除尘器基础施工方案编制：审核：批准：西北电力建设第一工程公司长武煤化工项目部除尘器基础施工方案CW-ZY-TJ-020西北电建一公司长武煤化工项目部第1页共14页1．编制依据及适用范围1.1《除尘器基础平面布置图》08048-201-X-51.2《电力建设施工质量验收及评定规程》（土建工程）DL/T5210.1-2005；1.3《建筑工程施工质量验收统一标准》GB50300-2005；1.4《混凝土结构工程施工质量验收规范》GB50204-2002；1.5《作业指导书管理制度》Q/YS2.01-2008；1.6《工程建设标准强制性条文》房屋建筑部分2002版；1.7《工程测量规范》GB50026-2007；1.8《电力建设安全工作规程》（第一部分：火力发电厂）DL5009.1-2002；1.9《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；1.10《火力发电工程建设标准强制性条文（2009年）》2．工程概况及工作量2.1工程概况陕煤化热电站一期工程电除尘器支架位于引风机与送风机之间，共有1#、2#电除尘支架器。1＃、2＃电除尘器包括两台电除尘器支架，每两台电除尘支架器关于锅炉中心轴线对称布置。支架基础顶标高为0.25m，±0.00m相当于绝对高程1209.30m。电除尘器支架基础采用钢筋砼结构，外形尺寸长、宽分别为12560㎜×19080㎜，基础埋深-1.30m，每个基础上共预埋4个M30的地脚螺栓。基础、地梁及短柱砼标号为C30，基础垫层砼标号为C20，地梁垫层砼标号为C15，柱基础钢筋采用φ25、φ22螺纹钢；承台底板钢筋采用φ12螺纹钢；地梁采用φ16螺纹钢；箍筋均采用?10、?8圆钢。钢筋保护层：基础为40㎜,柱为35㎜,地梁混凝土保护层为25㎜。电除尘器支架基础须待与设备安装图校对无误后方可浇灌砼。电除尘器支架基础二次灌浆材料采用UGM无收缩高强灌浆料。2.2工作量钢筋：23t砼：120m3预埋地脚螺栓5.8t3．作业必备条件3.1劳动力配备及资格要求、职责及权限3.1.1劳动力配备施工人员统计表除尘器基础施工方案CW-ZY-TJ-020西北电建一公司长武煤化工项目部第2页共14页序号工种人数作业内容1木工10支设、加固模板2钢筋工10运输、绑扎钢筋3砼工6浇筑、养护砼4瓦工4砼收面5架子工6架子搭设7电焊工2现场焊接需要8电工1现场电器照明9小工4材料运输3.1.2参加作业人员资格、职责及权限：3.1.2.1操作人员43人，作业内容如上表，开工前需经三级安全教育并进行体格检查，适于该项作业施工；作业前必须认真接受安全、技术交底，严格按交底执行，遵守操作规程，并服从统一指挥；特殊工种作业人员需持证上岗。3.1.2.2技术员：1人，编制作业指导书，编制施工料具使用计划，对所有参加作业人员进行安全、技术交底，并进行施工过程管理。3.1.2.3安全员：1人，持证上岗，参加安全技术交底，监督安全技术措施落实，施工过程进行安全旁站监督，对于违章指挥、违章作业、违反劳动纪律的行为，有权制止，并进行处罚。3.1.2.4质检员：1人，持证上岗，负责施工过程工序质量验收，收集、整理验评资料。3.1.2.5施工员：1人，按照施工方案、作业指导书要求组织施工，负责落实安全、技术措施。3.1.2.6材料员：1人，按照材料计划，组织施工料具进场。3.2机械、工器具计划主要周转材料计划名称规格单位数量备注多层板1.8㎜厚㎡460十字扣件个700转向扣件个200对拉螺杆?14根1000（500m）柱、梁加固除尘器基础施工方案CW-ZY-TJ-020西北电建一公司长武煤化工项目部第3页共14页山字夹个800柱、梁加固钢管（￠48×3.5）6m根1004m根2003m根2002m根200脚手板3.0×0.3块10施工平台主要施工工器具名称规格单位数量备注木工电锯台1模板加工电圆锯C7U台4模板加工手锯个4模板加工电钻个2模板打眼钻头￠4.2个10插入式振动器50型台2混凝土振捣铁锤12磅把8铁锨把6混凝土施工斧头把8电火焊焊把套1氧气、乙炔表套2坡口焊机个2钢卷尺50把1施工尺寸控制全站仪GTS-332N台1放线水准仪DZS3-1台1测量标高台虎钳台4螺杆固定拖拉机250型台1料具运输3.3力能供应3.3.1施工用水施工用水从指定引水点接入。3.3.2施工用电除尘器基础施工方案CW-ZY-TJ-020西北电建一公司长武煤...
