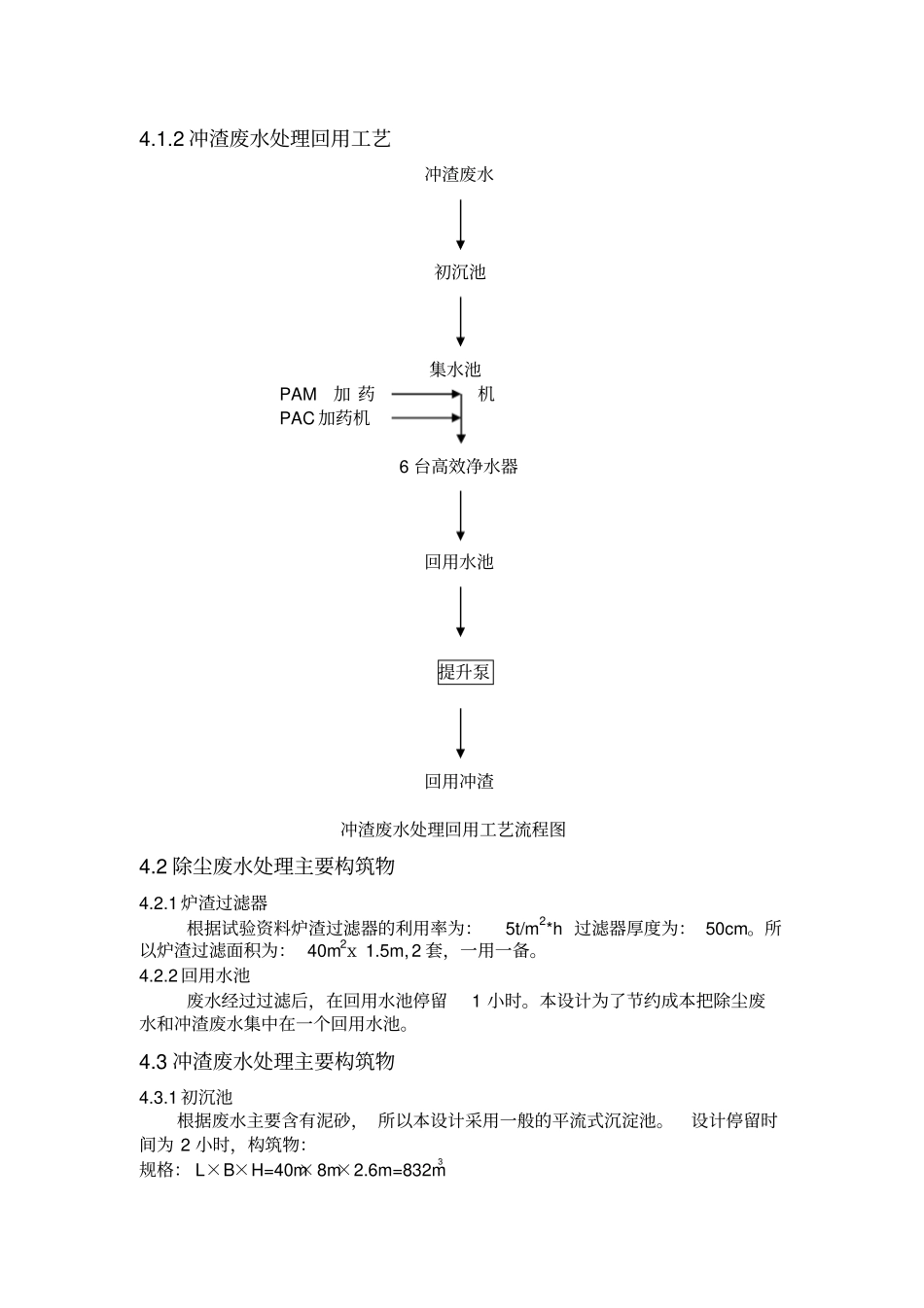

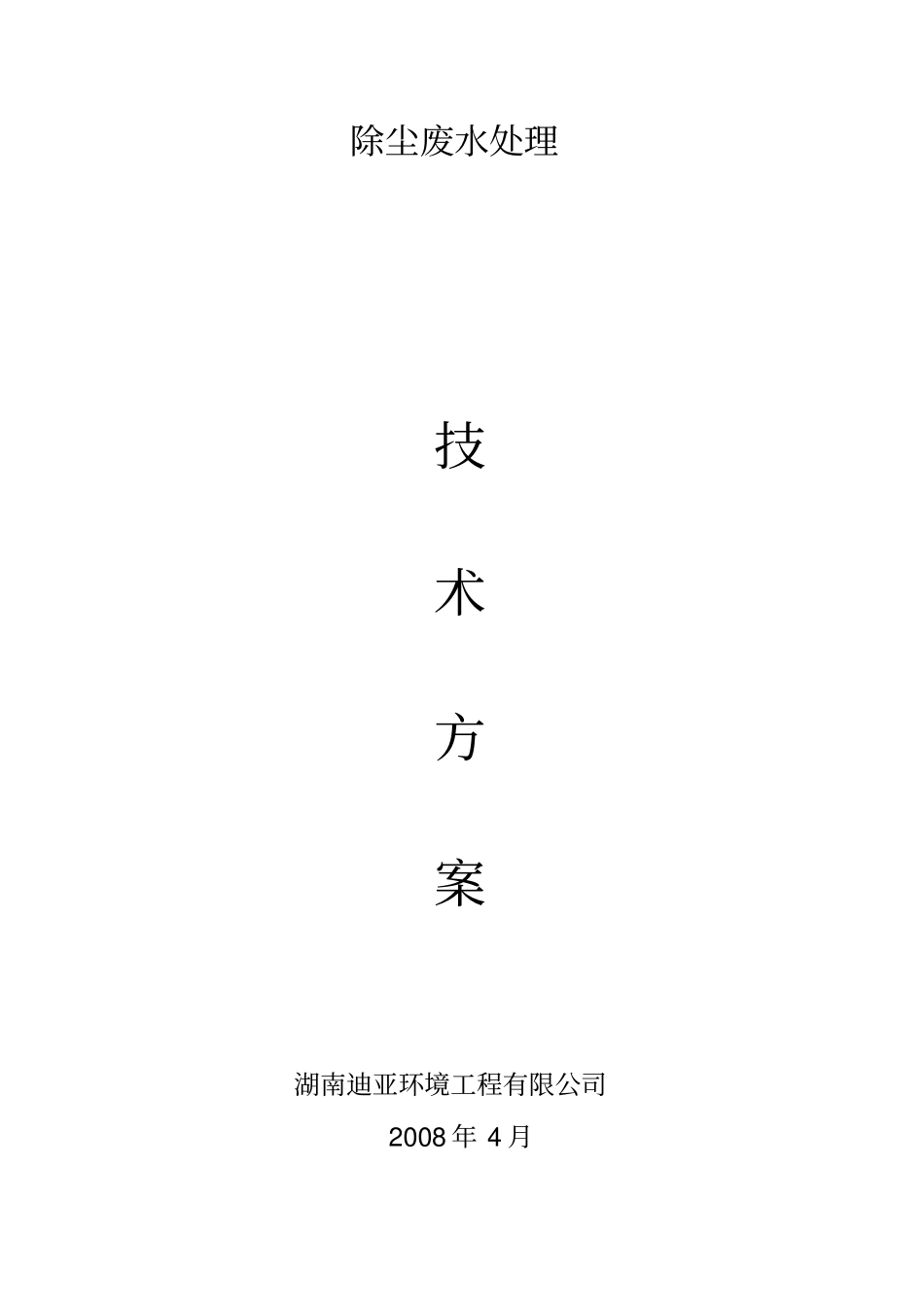

除尘废水处理技术方案湖南迪亚环境工程有限公司2008年4月一、概述随着工业的不断发展和人民生活水平的提高，大气环境的质量要求要越来越高，但是我国工业能源仍然以煤炭为主的模式造成了比较严重的大气污染，如SO2、粉尘等对大气的污染日益严重，因此脱硫除尘是保证空气质量最重要的措施。一般工业脱硫除尘采用湿式除尘法。湿式除尘去除的脱硫、除尘的效果好，但是最大的缺点就是耗水量太大。随着水资源的日益缺乏工业、居民用水日趋紧张，因此节约用水成为各企业的当务之急。在响应国家的可持续发展的新政策下，水资源的利用率受到各级政府的重视，高效的用水成为各企业寻求新的发展途径之一为了适应新的发展，趋势某企业现将除尘废水流量为200t/h和冲渣废水流量为300t/h进行处理回用以达到节水的效果。二、废水处理工艺介绍4.1、工艺流程根据我们的设计理念与设计要求，并在废水处理回用的平面、高程布置和环境处理上狠下功夫，我们确定了将废水分成两个部分进行处理。4.1.1除尘废水的处理工艺除尘废水炉渣过滤回用水池提升泵回用除尘除尘废水处理回用工艺图4.1.2冲渣废水处理回用工艺冲渣废水初沉池集水池PAM加药机PAC加药机6台高效净水器回用水池提升泵回用冲渣冲渣废水处理回用工艺流程图4.2除尘废水处理主要构筑物4.2.1炉渣过滤器根据试验资料炉渣过滤器的利用率为：5t/m2*h过滤器厚度为：50cm。所以炉渣过滤面积为：40m2х1.5m,2套，一用一备。4.2.2回用水池废水经过过滤后，在回用水池停留1小时。本设计为了节约成本把除尘废水和冲渣废水集中在一个回用水池。4.3冲渣废水处理主要构筑物4.3.1初沉池根据废水主要含有泥砂，所以本设计采用一般的平流式沉淀池。设计停留时间为2小时，构筑物：规格：L×B×H=40m×8m×2.6m=832m3结构：钢混结构有效水深：2.0m停留时间：2小时4.3.2集水池废水经过初沉池后进入集水池进行调节水量和水质，设计停留时间为0.5小时。构筑物设计为：规格：L×B×H=7.5m×7.5m×3m=168.75m3结构：砖混结构有效水深：2.67m停留时间：0.5小时4.3.3净水器废水经过集水池进行调节流量和水质，然后用6台高效净水器进行净化处理，净水器集合絮凝、离心分离、重力分离及过滤于一体，可将悬浮物降低至回用标准。4.3.4回用水池废水经过净水器净化后进入回用水池。设计停留时间为1小时，构筑物设计：规格：L×B×H=10m×10m×5.5=550m3结构：砖混结构有效水深：5m停留时间：1小时4.3.5操作间L×B=7m×6m=42m24.4土建清单4.4.1除尘废水处理土建清单序号项目名称尺寸（m2）数量（座）备注1炉渣过滤器402砖混4.4.2冲渣废水处理土建清单序号项目名称尺寸数量（座）备注1初沉池40m×8m×2.6m1钢混2集水池7.5m×7.5m×3m1钢混3回用水池10m×10m×5.51钢混4操作间7m×6m1砖混三、投资费用预算3.1土建费用预算序号设施名称尺寸数量单价（万元）总价（万元）备注1炉渣过滤池40m2×1.5m2座2.805.60砖混2初沉池40m×8m×2.6m1座26.9626.96钢混3集水池7.5m×7.5m×3m1座5.905.90钢混4回用水池10m×10m×5.51座19.6019.60钢混5操作间7m×6m1间5.206设备基础6套0.503.00合计66.263.2工艺设备费用序号设施名称型号数量单价（万元）总价（万元）备注1回流泵150JYWQ200-22-2221.853.702回流泵200JYWQ300-15-2222.104.203行车式泵吸砂机XHPJ-8126..8026.804电控设备1套4.204.205PAC加药箱1套4.504.506PAM加药箱1套4.504.507高效净水器DYQ-3006套18.56111.367管道及阀门1批6.508设备运输费设备费×3%4.979调试安装费设备费×5%8.29合计179．02税金（土建费+设备费+运输费+安装调试费）×5%12.26工程总投资：257.54万元，本报价不含泥渣处理系统说明：(1)供配电系统包括：电源控制柜、配电柜、动力线、电缆桥架、电线穿墙套管、开关及继电器、接线盒、开关箱、照明器具等。(2)控制系统包括：信号线、电缆线、信号线保护套管、控制箱等。
