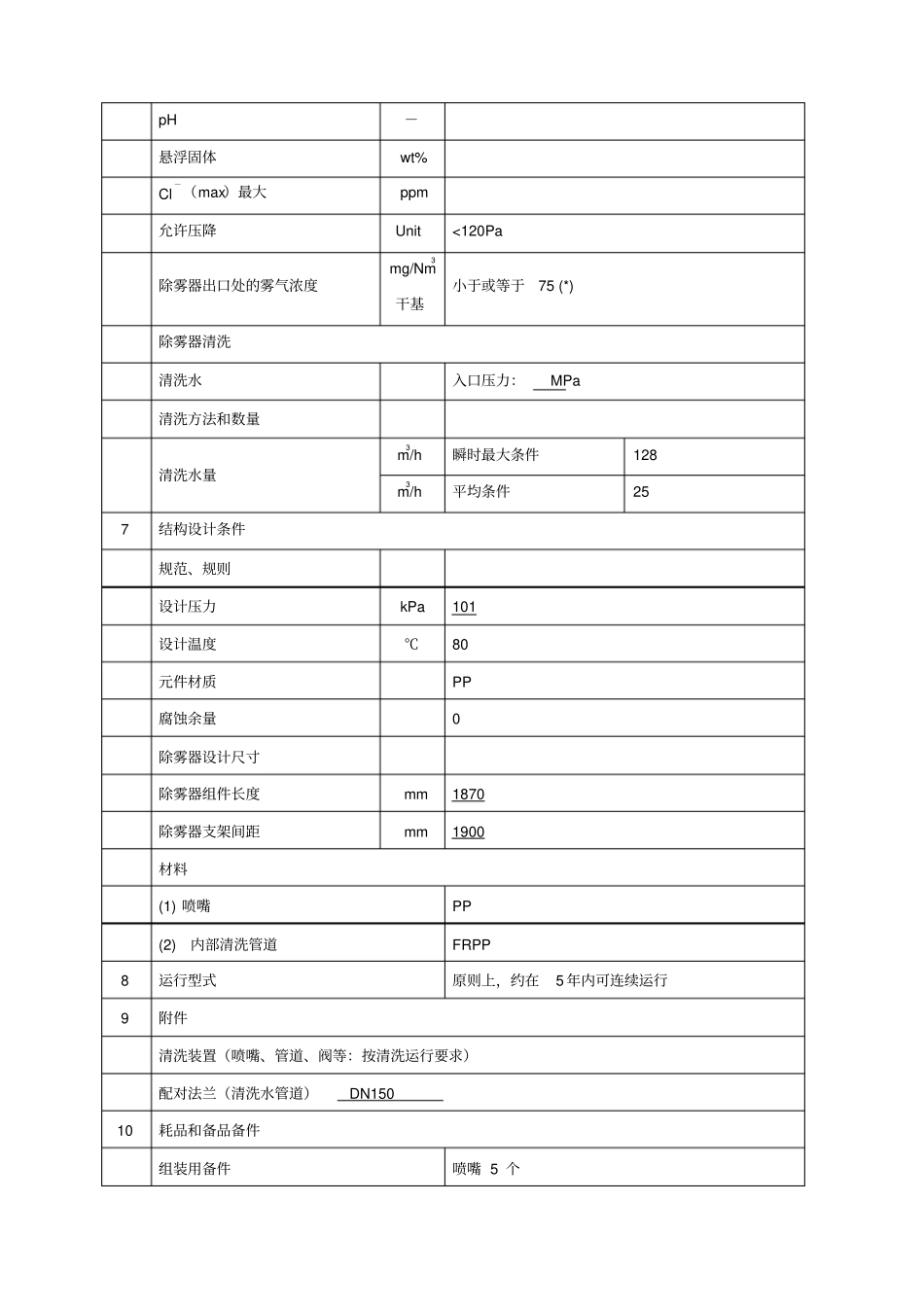

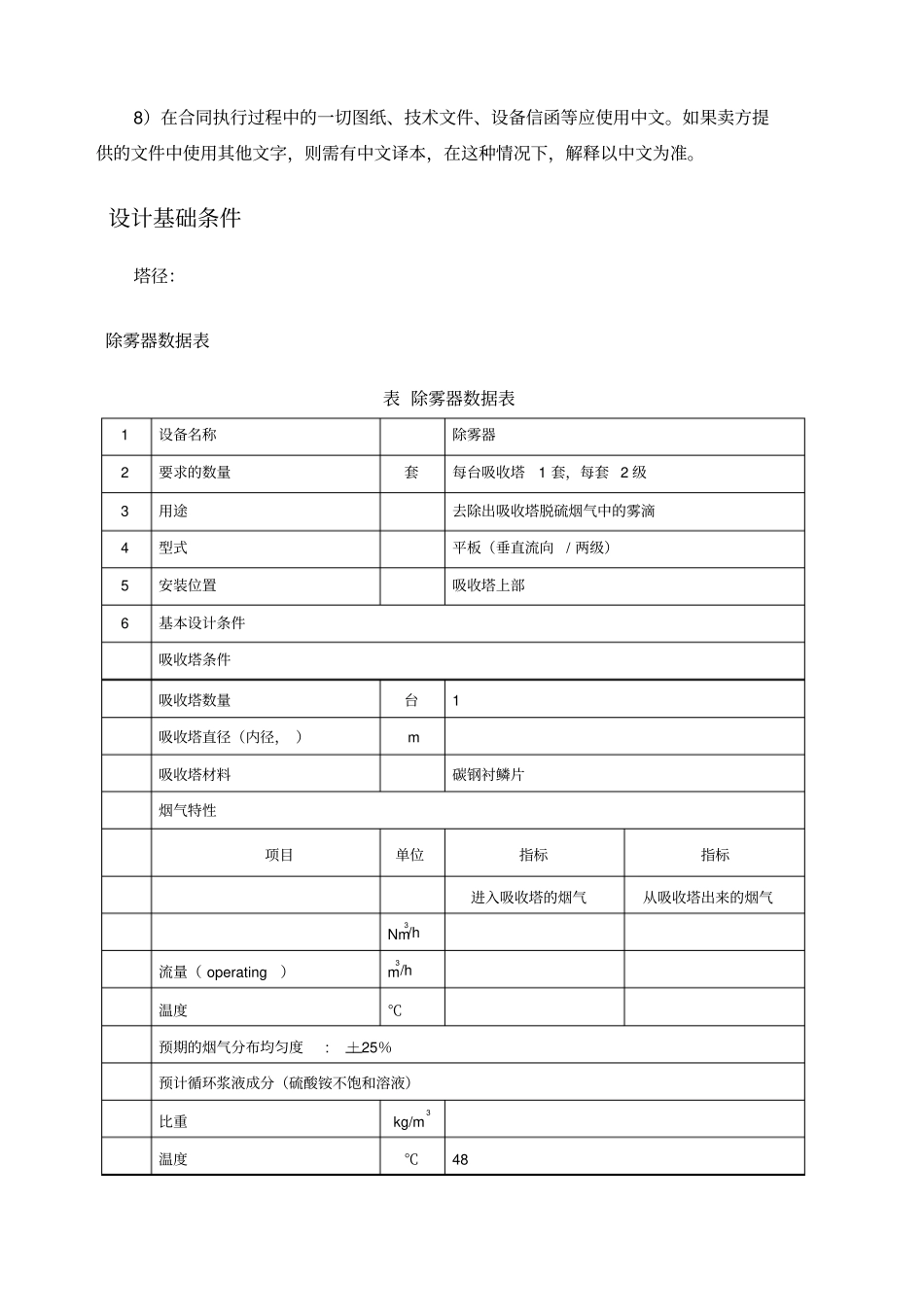

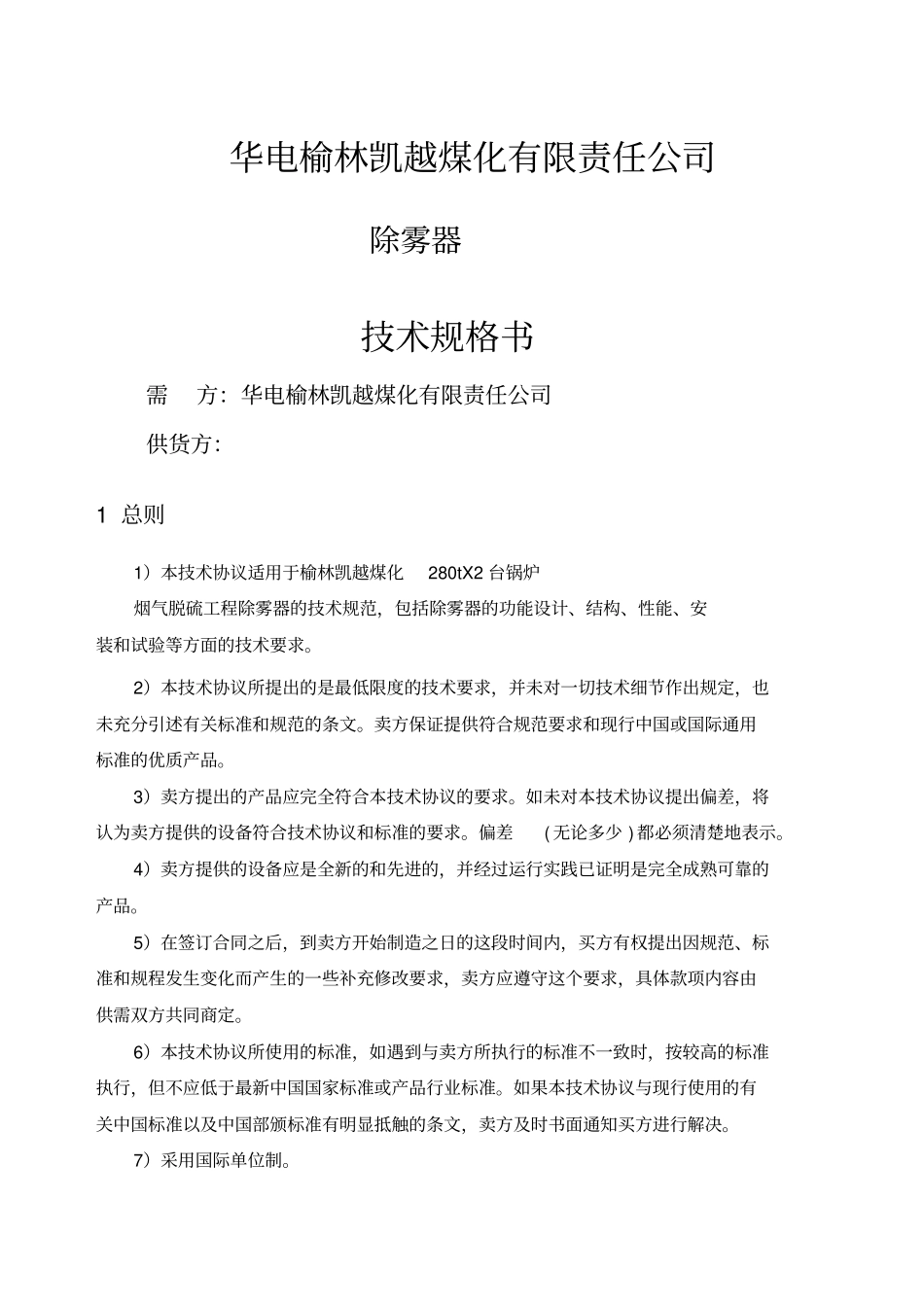

华电榆林凯越煤化有限责任公司除雾器技术规格书需方：华电榆林凯越煤化有限责任公司供货方：1总则1）本技术协议适用于榆林凯越煤化280tX2台锅炉烟气脱硫工程除雾器的技术规范，包括除雾器的功能设计、结构、性能、安装和试验等方面的技术要求。2）本技术协议所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。卖方保证提供符合规范要求和现行中国或国际通用标准的优质产品。3）卖方提出的产品应完全符合本技术协议的要求。如未对本技术协议提出偏差，将认为卖方提供的设备符合技术协议和标准的要求。偏差(无论多少)都必须清楚地表示。4）卖方提供的设备应是全新的和先进的，并经过运行实践已证明是完全成熟可靠的产品。5）在签订合同之后，到卖方开始制造之日的这段时间内，买方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，卖方应遵守这个要求，具体款项内容由供需双方共同商定。6）本技术协议所使用的标准，如遇到与卖方所执行的标准不一致时，按较高的标准执行，但不应低于最新中国国家标准或产品行业标准。如果本技术协议与现行使用的有关中国标准以及中国部颁标准有明显抵触的条文，卖方及时书面通知买方进行解决。7）采用国际单位制。8）在合同执行过程中的一切图纸、技术文件、设备信函等应使用中文。如果卖方提供的文件中使用其他文字，则需有中文译本，在这种情况下，解释以中文为准。设计基础条件塔径：除雾器数据表表除雾器数据表1设备名称除雾器2要求的数量套每台吸收塔1套，每套2级3用途去除出吸收塔脱硫烟气中的雾滴4型式平板（垂直流向/两级）5安装位置吸收塔上部6基本设计条件吸收塔条件吸收塔数量台1吸收塔直径（内径，）m吸收塔材料碳钢衬鳞片烟气特性项目单位指标指标进入吸收塔的烟气从吸收塔出来的烟气Nm3/h流量（operating）m3/h温度℃预期的烟气分布均匀度:＋25％预计循环浆液成分（硫酸铵不饱和溶液）比重kg/m3温度℃48pH－悬浮固体wt%Cl－（max）最大ppm允许压降Unit<120Pa除雾器出口处的雾气浓度mg/Nm3干基小于或等于75(*)除雾器清洗清洗水入口压力：MPa清洗方法和数量清洗水量m3/h瞬时最大条件128m3/h平均条件257结构设计条件规范、规则设计压力kPa101设计温度℃80元件材质PP腐蚀余量0除雾器设计尺寸除雾器组件长度mm1870除雾器支架间距mm1900材料(1)喷嘴PP(2)内部清洗管道FRPP8运行型式原则上，约在5年内可连续运行9附件清洗装置（喷嘴、管道、阀等：按清洗运行要求）配对法兰（清洗水管道）DN15010耗品和备品备件组装用备件喷嘴5个11备注技术要求设计原则及要求2500mm，第二级除雾器的顶部和塔锥顶底部之间的间距约＞1000mm，两级除雾器之间设人孔。5卖方应采取措施使所有烟气均不会产生烟气“逃逸”。6除雾器的设计应尽量使维护工作量减到最小。7除雾器的设计应充分考虑芯片的断面的设计、芯片间的距离、芯片的布置、冲洗系统的设计和喷嘴的选择等对除雾器运行的影响。8除雾器整个系统应该对流经介质、混浊液的夹杂物、固体颗粒的含量及冲洗喷嘴的压力等运行条件有很强的适应范围，即要在各运行条件、参数发生变化时仍具有良好的除雾效果，并且各保证值不变。9喷嘴在设计中应具有良好的雾化状态并考虑防堵措施，要确保整个除雾器表面均能被冲洗到，喷嘴至少具有130%的重叠部分（平均值）。0除雾器脱除液滴尺寸要求：在所有工况下（直至达到100％锅炉负荷）除雾器下游的自由残留水分不应该超过75mg/Nm3（干基）。卖方说明达到上述分离效率时，可接受的最大烟气量。技术规范和性能要求5除雾器芯片应具有较强的刚性，能承受高速水流，特别是人工冲洗时高速水流的冲刷。洁净的除雾器组件重量不超过32kg。±25%的偏差而保持基本性能不变，卖方应提供在不同流速条件下的除雾器出口烟气含液量的曲线。2除雾器应能承受80℃条件下连续运行而没有任何不良影响，85℃条件下允许运行10分钟对设备没有影响。3应对冲洗水的压力进行监视和控制，冲洗水母管的尺寸应使每个喷嘴运行在平均水压的波动范围之内，喷嘴压力的偏差应小于10％。4卖方所有法兰在85℃时应具有的额定值。除另作规定外，所有弯头...
