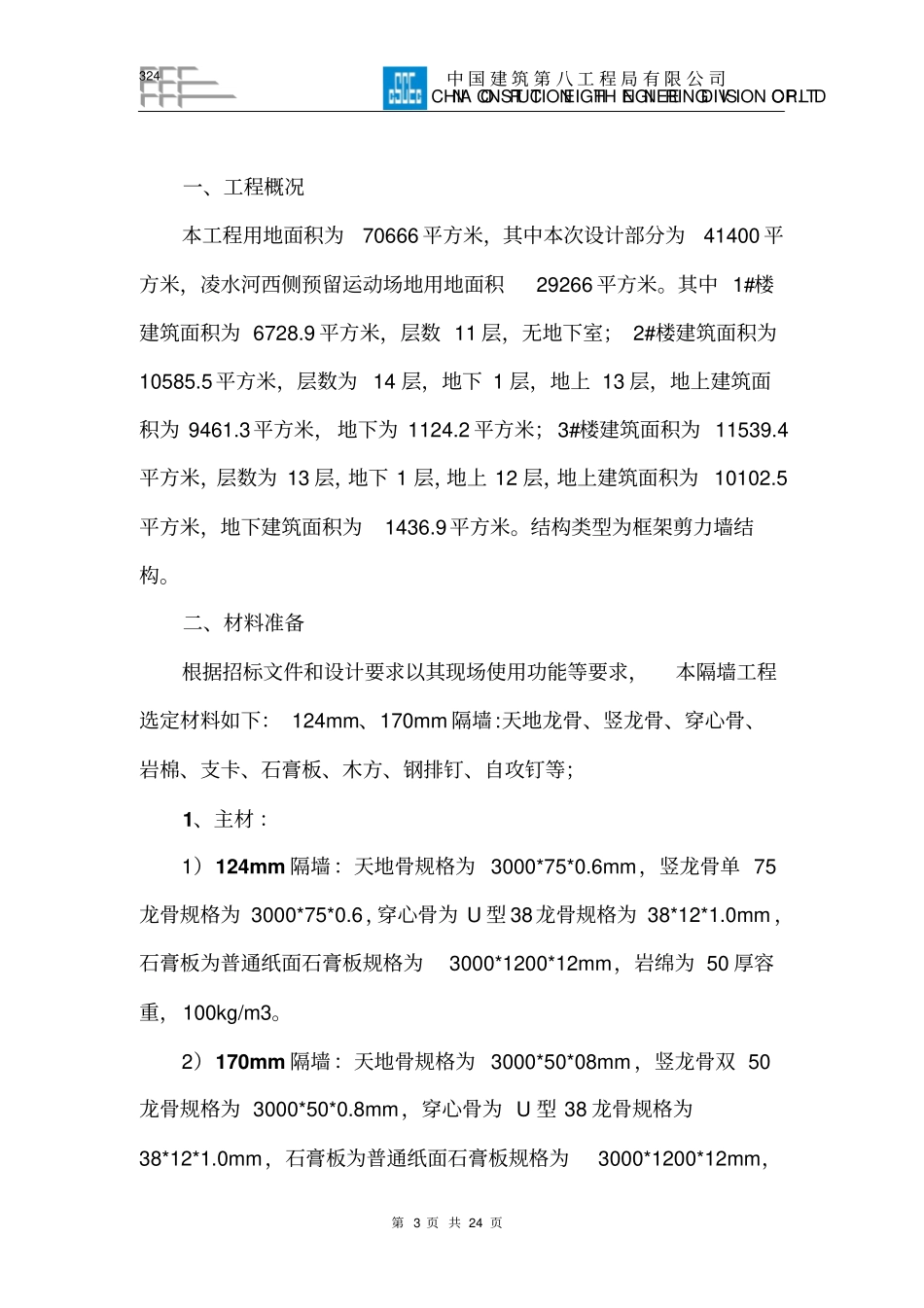

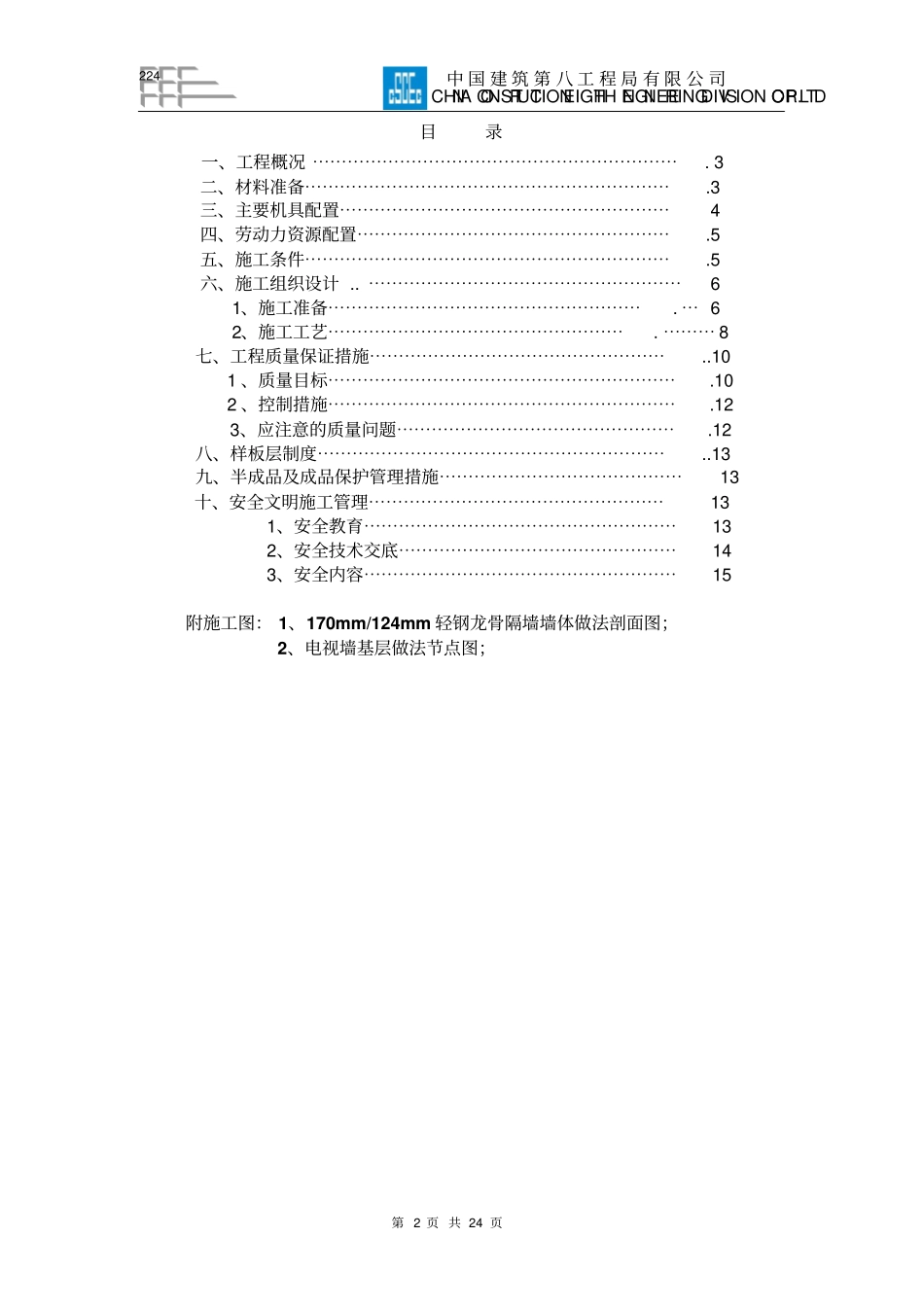

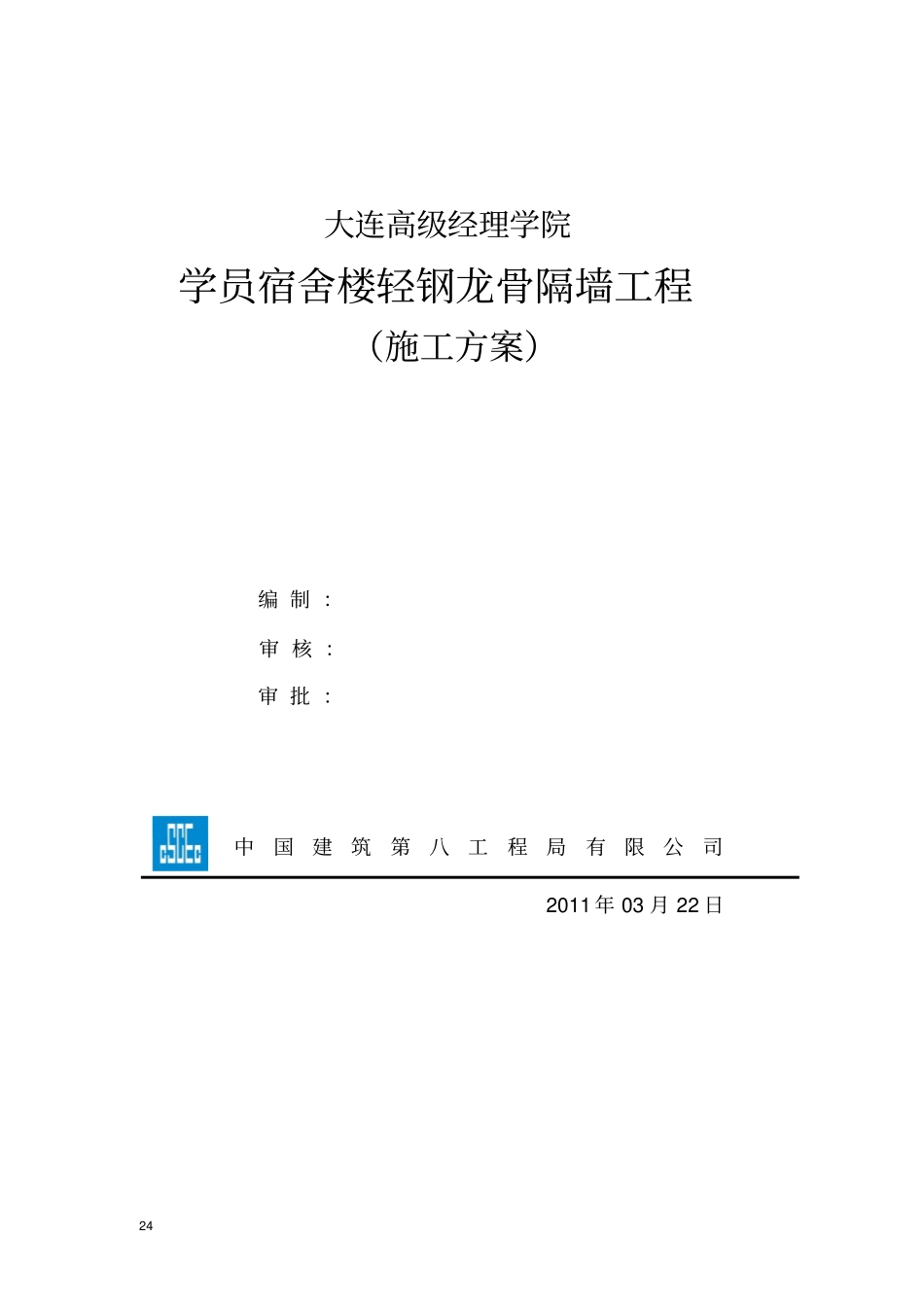

24大连高级经理学院学员宿舍楼轻钢龙骨隔墙工程（施工方案）编制：审核：审批：2011年03月22日中国建筑第八工程局有限公司224第2页共24页CHINACONSTRUCTIONEIGHTHENGINEERINGDIVISIONCORP.LTD中国建筑第八工程局有限公司目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.3二、材料准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.3三、主要机具配置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4四、劳动力资源配置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.5五、施工条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.5六、施工组织设计..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯61、施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯62、施工工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯8七、工程质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..101、质量目标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.102、控制措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.123、应注意的质量问题⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.12八、样板层制度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..13九、半成品及成品保护管理措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13十、安全文明施工管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯131、安全教育⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯132、安全技术交底⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯143、安全内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15附施工图：1、170mm/124mm轻钢龙骨隔墙墙体做法剖面图；2、电视墙基层做法节点图；324第3页共24页CHINACONSTRUCTIONEIGHTHENGINEERINGDIVISIONCORP.LTD中国建筑第八工程局有限公司一、工程概况本工程用地面积为70666平方米，其中本次设计部分为41400平方米，凌水河西侧预留运动场地用地面积29266平方米。其中1#楼建筑面积为6728.9平方米，层数11层，无地下室；2#楼建筑面积为10585.5平方米，层数为14层，地下1层，地上13层，地上建筑面积为9461.3平方米，地下为1124.2平方米；3#楼建筑面积为11539.4平方米，层数为13层，地下1层，地上12层，地上建筑面积为10102.5平方米，地下建筑面积为1436.9平方米。结构类型为框架剪力墙结构。二、材料准备根据招标文件和设计要求以其现场使用功能等要求，本隔墙工程选定材料如下：124mm、170mm隔墙:天地龙骨、竖龙骨、穿心骨、岩棉、支卡、石膏板、木方、钢排钉、自攻钉等；1、主材：1）124mm隔墙：天地骨规格为3000*75*0.6mm，竖龙骨单75龙骨规格为3000*75*0.6，穿心骨为U型38龙骨规格为38*12*1.0mm，石膏板为普通纸面石膏板规格为3000*1200*12mm，岩绵为50厚容重，100kg/m3。2）170mm隔墙：天地骨规格为3000*50*08mm，竖龙骨双50龙骨规格为3000*50*0.8mm，穿心骨为U型38龙骨规格为38*12*1.0mm，石膏板为普通纸面石膏板规格为3000*1200*12mm，424第4页共24页CHINACONSTRUCTIONEIGHTHENGINEERINGDIVISIONCORP.LTD中国建筑第八工程局有限公司岩绵为40厚容重，100kg/m3。2、配件：75支卡、50支卡、30*40加固木方、38钢排钉、25自攻钉、35自攻钉等零星配件都采用镀锌国标产品。三、主要机具配置根据本工程施工内容和要求，在施工准备及施工过程中，将充分考虑本装饰工程的难度及业主对本工程的要求，调配充足、齐全、先进的施工机械，同时在本次装修中所采用的施工机械将设专人管理，在施工中能及时保养维护，确保能够正常使用。以下为计划施工机械设备表：表一：施工机械设备表序号机械或设备名称型号规格数量国别产地制造年份额定功率（KW）生产能力备注1空气压缩机PH-05-083上海20100.4良好2型材切割机JIB-4005青海20093.00良好3电剪刀JS320026日本牧田牌20090.66良好4电动自攻螺丝刀PKU-BD-515中国20100.3良好5气动码钉枪16日本2009良好6气动圆头钉枪6日本2010良好7电动拉铆枪6日本2008良好8人货车62009良好表二：主要施工检测设备表序号设备名称数量产地备注1水准仪4天津良好2红外线激光测量仪4上海良好524第5页共24页CHINACONSTRUCTIONEIGHTHENGINEERINGDIVISIONCORP.LTD中国建筑第八工程局有限公司3钢卷尺30m3上海良好4钢卷尺5m40上海良好6水平尺6上海良好7托线板20...
