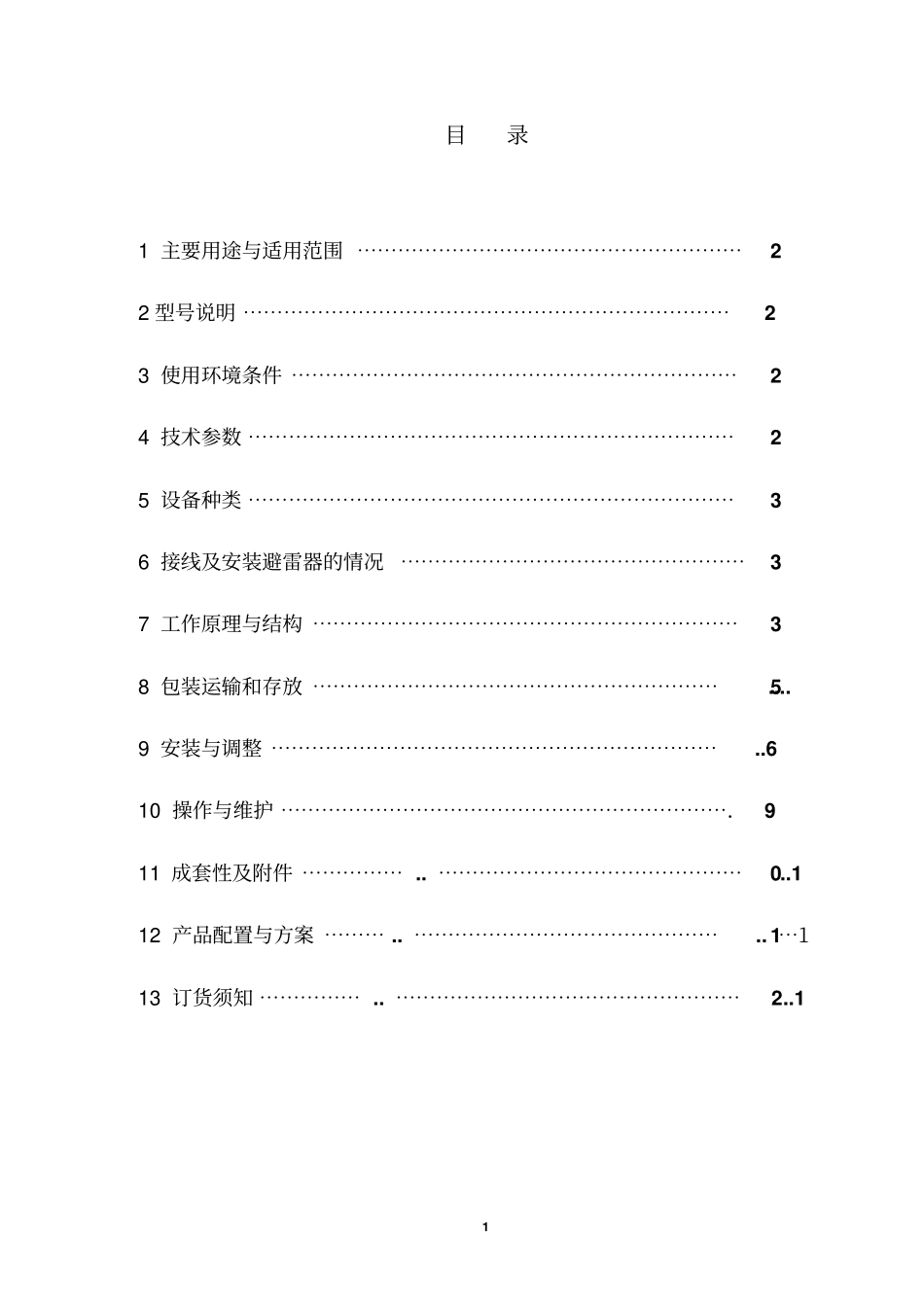

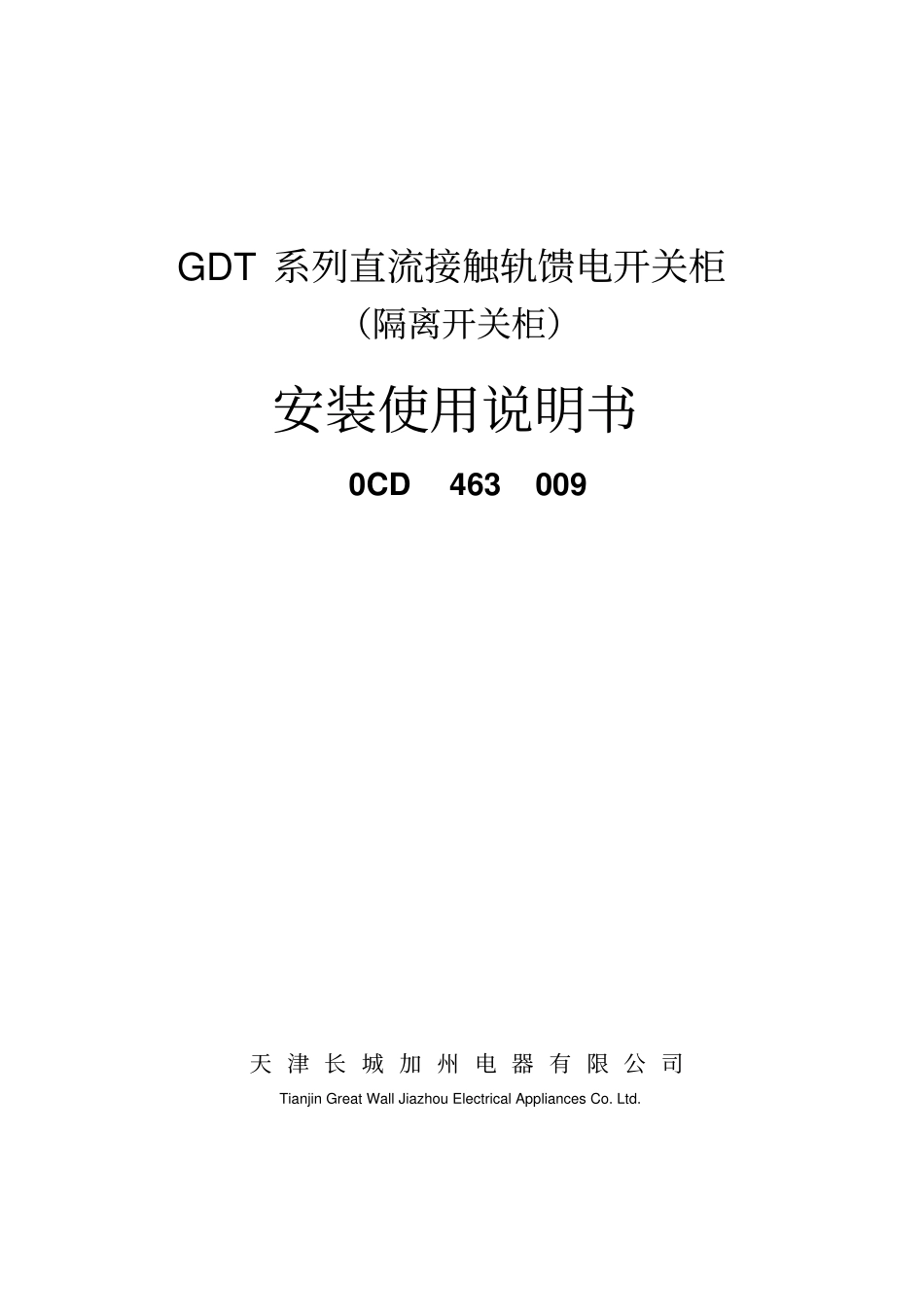

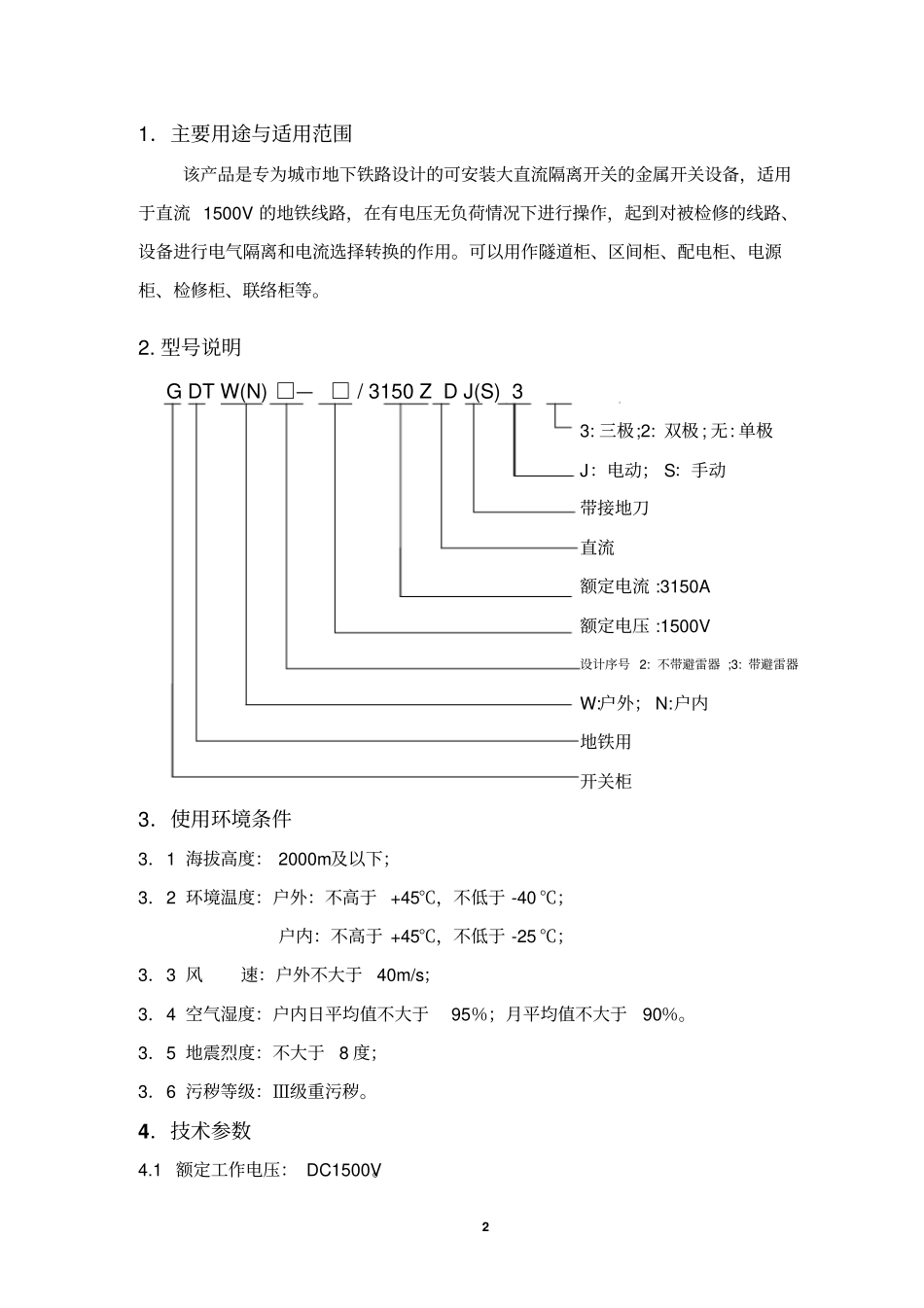

GDT系列直流接触轨馈电开关柜（隔离开关柜）安装使用说明书0CD463009天津长城加州电器有限公司TianjinGreatWallJiazhouElectricalAppliancesCo.Ltd.1目录1主要用途与适用范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22型号说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23使用环境条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25设备种类⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯36接线及安装避雷器的情况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯37工作原理与结构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯38包装运输和存放⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯....59安装与调整⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..610操作与维护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.911成套性及附件⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..1012产品配置与方案⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯1113订货须知⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..1221．主要用途与适用范围该产品是专为城市地下铁路设计的可安装大直流隔离开关的金属开关设备，适用于直流1500V的地铁线路，在有电压无负荷情况下进行操作，起到对被检修的线路、设备进行电气隔离和电流选择转换的作用。可以用作隧道柜、区间柜、配电柜、电源柜、检修柜、联络柜等。2.型号说明GDTW(N)□—□/3150ZDJ(S)33:三极;2:双极;无:单极J：电动；S：手动带接地刀直流额定电流:3150A额定电压:1500V设计序号2:不带避雷器;3:带避雷器W:户外；N:户内地铁用开关柜3．使用环境条件3．1海拔高度：2000m及以下；3．2环境温度：户外：不高于+45℃，不低于-40℃；户内：不高于+45℃，不低于-25℃；3．3风速：户外不大于40m/s；3．4空气湿度：户内日平均值不大于95％；月平均值不大于90％。3．5地震烈度：不大于8度；3．6污秽等级：Ⅲ级重污秽。4．技术参数4.1额定工作电压：DC1500V。34.2工作电压波动范围：DC1000V～DC1800V4.3额定绝缘电压：3000V4.4额定工作电流(直流)：3150A4.5允许短路持续电流/时间：65kA/1s；峰值电流：160kA4.6驱动电机和辅助电源电压：DC220V/AC220V；驱动电机功率：360W4.7合闸分闸时间（电动）：max.4s4.8机械寿命：10000次；4.9额定绝缘水平：工频耐压20KV（断口），雷电冲击耐压46KV（断口）；工频耐压18KV（对地），雷电冲击耐压40KV（对地）。4.10防护等级：户外柜为IP55；户内柜为IP4X。5．设备种类按使用环境分有：户内开关柜；户外开关柜。按操作方式分有：手动操作柜；电动操作柜。按柜内隔离开关分有：单台开关柜；二台开关柜；三台开关柜；带接地开关柜。还有带避雷器柜和不带避雷器柜之分。三台联放的开关柜采用户内柜设计，电动操作；单台开关柜采用户外柜设计，有电动、手动、手动带接地三种类型。6．接线及安装避雷器的情况开关柜进出线方式为下部电缆进出线。三台柜内可接进线电缆400mm212根，出线电缆240mm224根。单台柜内可接进线电缆400mm28根，出线电缆240mm212根。电动隔离开关柜内可以根据用户要求可以安装避雷器，三台柜安装2台避雷器，单台柜安装1台避雷器。7．工作原理及结构7.1整体结构布置：整体结构采用金属开关柜设备设计，主要由大直流隔离开关、操动机构、二次控制线路和柜体组成。47.1.1柜体部分由型钢和钢板加工焊接而成，并经过表面防护处理。柜体的顶部为盖板和起吊用吊环，前后为面板或门，外面板设有开关指示灯和操作按钮（户外柜不设），门上有视察窗可以直接看到隔离开关断口，打开门后可用摇柄手动操作隔离开关。7.1.2当前门打开后，可以看到设备上部分为手动操作板，手操板的后部为操动机构，下部为视察窗及隔离开关部分。操动机构可由安装在手操板后和上部分仪表室的各种低压控制电器元件电动操作，主要由电机、离合器、减速机、位置开关、接触器、辅助开关和输出拐臂组成。7.1.3隔离开关的结构采用一字布置，结构紧凑、简单。开关本体主要由底架、支撑绝缘子、拉杆绝缘子、主触刀部分和操作连接部分组成，详细情况参阅隔离开关的安装使用说...
