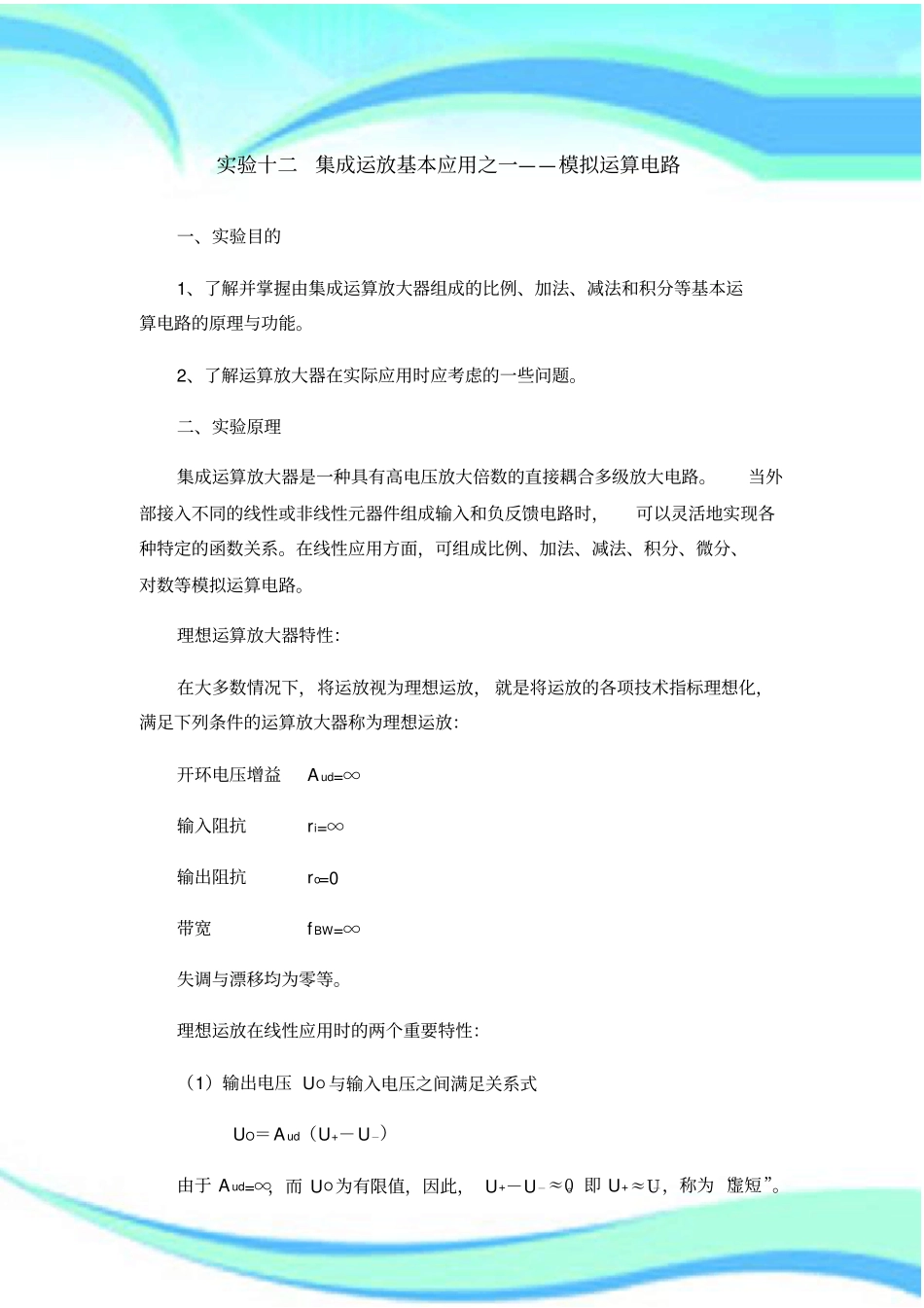

集成运放基本应用之一—模拟运算电路————————————————————————————————作者：————————————————————————————————日期：实验十二集成运放基本应用之一——模拟运算电路一、实验目的1、了解并掌握由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的原理与功能。2、了解运算放大器在实际应用时应考虑的一些问题。二、实验原理集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。理想运算放大器特性：在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放：开环电压增益Aud=∞输入阻抗ri=∞输出阻抗ro=0带宽fBW=∞失调与漂移均为零等。理想运放在线性应用时的两个重要特性：（1）输出电压UO与输入电压之间满足关系式UO＝Aud（U+－U－）由于Aud=∞，而UO为有限值，因此，U+－U－≈0。即U+≈U－，称为“虚短”。（2）由于ri=∞，故流进运放两个输入端的电流可视为零，即IIB＝0，称为“虚断”。这说明运放对其前级吸取电流极小。上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。基本运算电路1)反相比例运算电路电路如图5－1所示。对于理想运放，该电路的输出电压与输入电压之间的关系为为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R2＝R1//RF。图5－1反相比例运算电路图5－2反相加法运算电路2)反相加法电路电路如图5－2所示，输出电压与输入电压之间的关系为)URRURR(Ui22Fi11FOR3＝R1/R2//RF3)同相比例运算电路图5－3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为i1FO)URR(1UR2＝R1/RF当R1→∞时，UO＝Ui，即得到如图5－3(b)所示的电压跟随器。图中R2＝RF，i1FOURRU用以减小漂移和起保护作用。一般RF取10KΩ，RF太小起不到保护作用，太大则影响跟随性。(a)同相比例运算电路(b)电压跟随器图5-3同相比例运算电路4)差动放大电路（减法器）对于图5-4所示的减法运算电路，当R1＝R2，R3＝RF时，有如下关系式)U(URRUi1i21FO图5－4减法运算电路图5-5积分运算电路5)积分运算电路反相积分电路如图5－5所示。在理想化条件下，输出电压uO等于式中uC(o)是t＝0时刻电容C两端的电压值，即初始值。如果ui(t)是幅值为E的阶跃电压，并设uc(o)＝0，则即输出电压uO(t)随时间增长而线性下降。显然RC的数值越大，达到给定的UO值所需的时间就越长。积分输出电压所能达到的最大值受集成运放最大输出范围的限值。在进行积分运算之前，首先应对运放调零。为了便于调节，将图中K1闭合，即通过电阻R2的负反馈作用帮助实现调零。但在完成调零后，应将K1打开，以免因R2的接入造成积分误差。K2的设置一方面为积分电容放电提供通路，同时可实现积分电容初始电压uC(o)＝0，另一方面，可控制积分起始点，即在加入信号ui后，只要K2一打开，电容就将被恒流充电，电路也就开始进行积分运算。三、实验设备与器件1、±12V直流电源2、函数信号发生器3、交流毫伏表4、直流电压表5、集成运算放大器μA741×1电阻器、电容器若干。四、实验内容及实验分析总结实验前要看清运放组件各管脚的位置；切忌正、负电源极性接反和输出端短路，否则将会损坏集成块。1、反相比例运算电路(o)udtuCR1(t)uCito1OtCRE-EdtCR1(t)u1to1O1)按图5－1连接实验电路，接通±12V电源，输入端对地短路，进行调零和消振。2)输入f＝100Hz，Ui＝0.5V的正弦交流信号，测量相应的UO，并用示波器观察uO和ui的相位关系，记入表5-1。表5-1Ui＝0.5V，f＝100HzUi（V）U0（V）ui波形uO波形AV0.1751.75实测值计算值-10-10图像如下：其中黄线代表Ui蓝线代表U0分析：由公式可计算出电路的输出电压与输入电压之比Au的理论值为-10.由上波形图及读表可得Ui=0.175VU0=1.75其比值为10.可知实验模拟效果非常好。波形图可看出Ui与U0相位恰好相差半个周期即反相，效果很好。i1FOURRU2、同相比...
