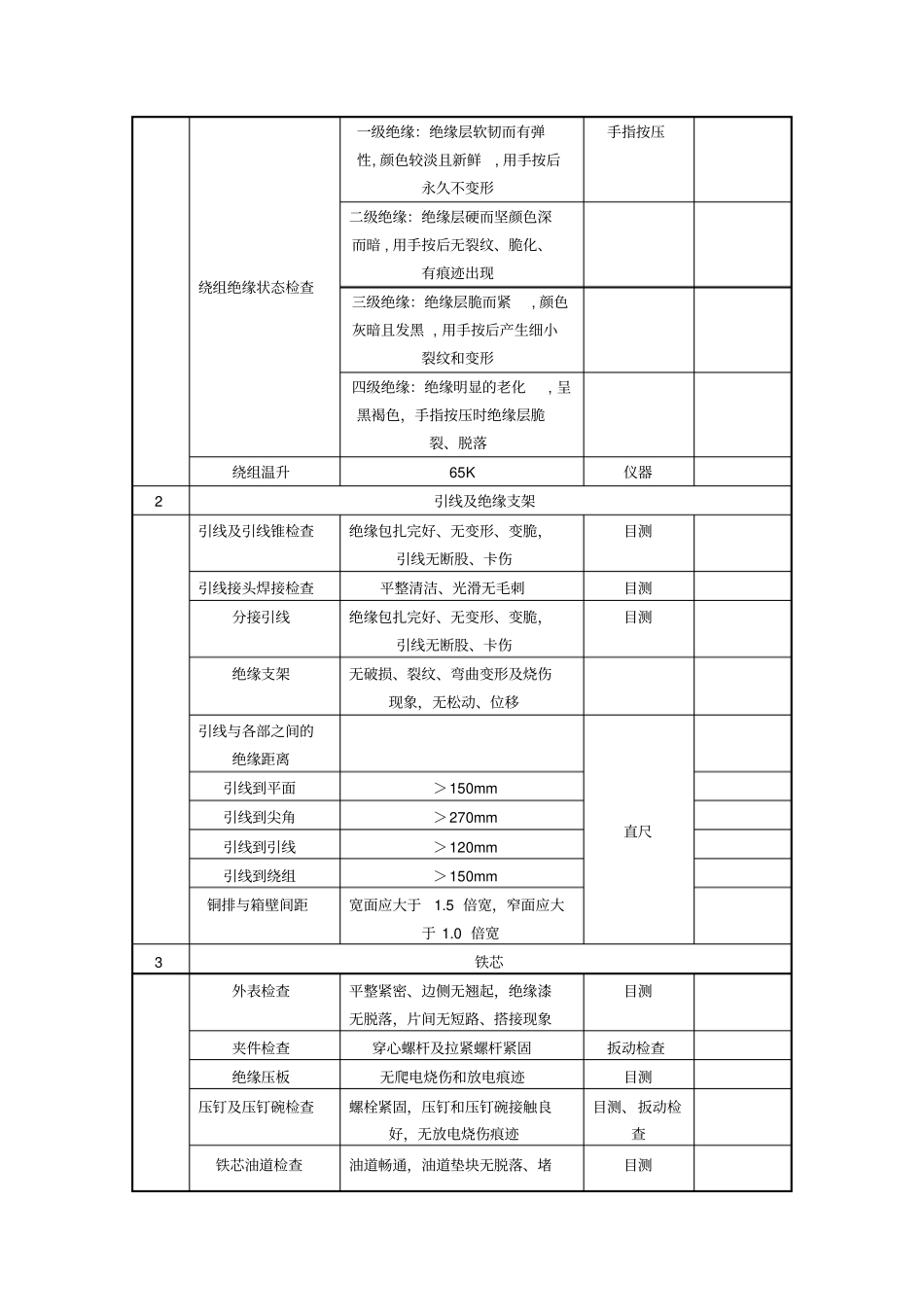

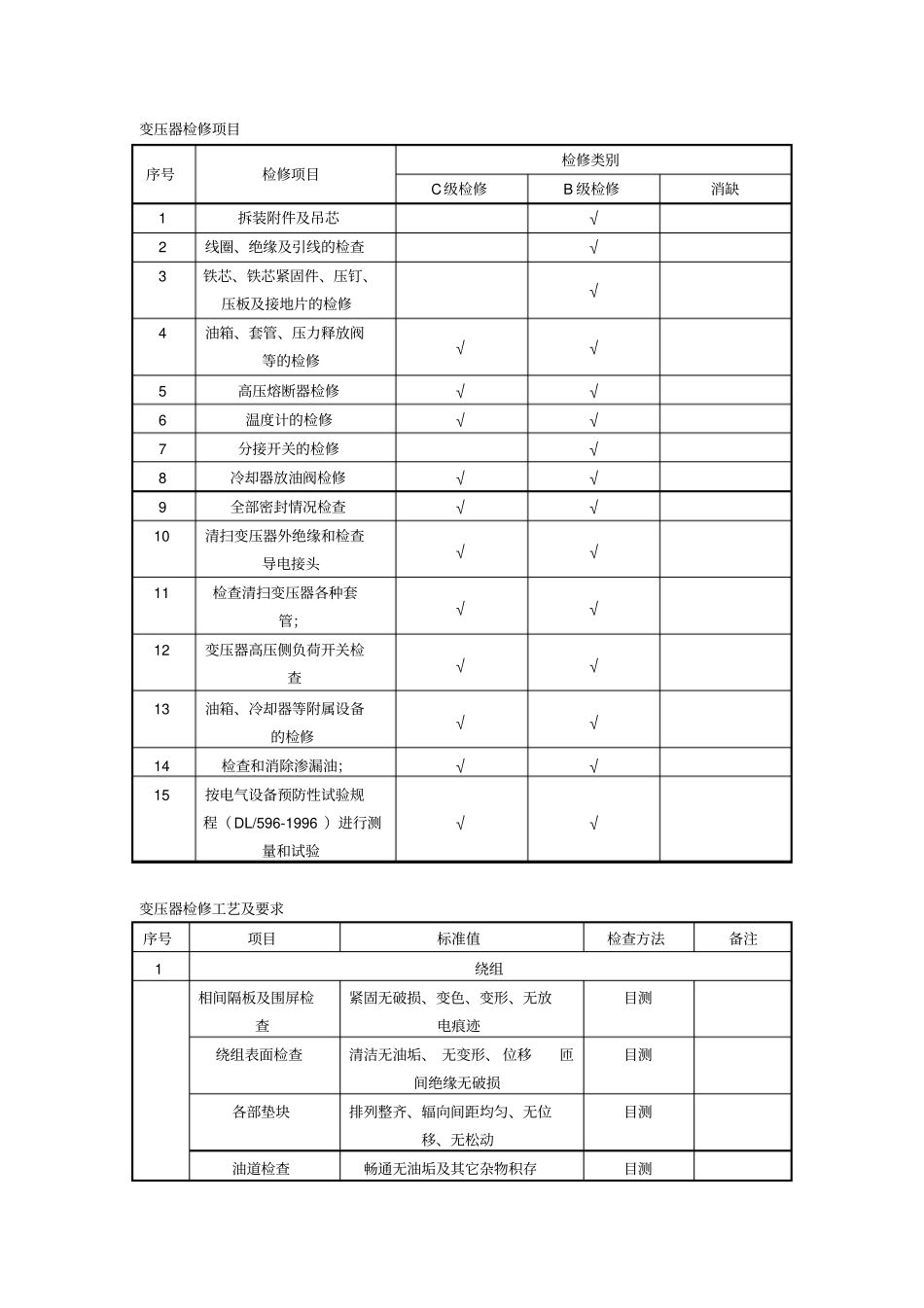

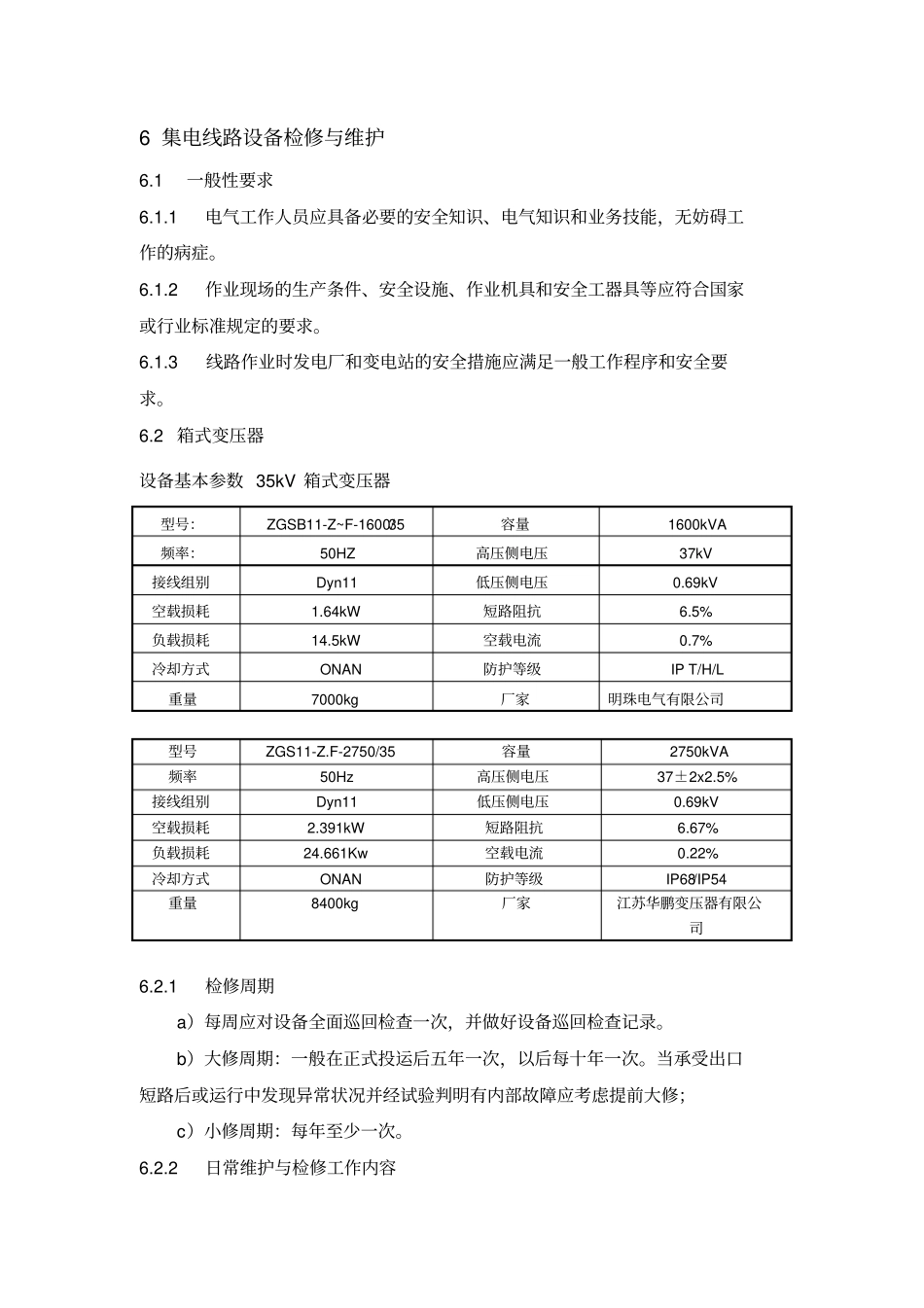

6集电线路设备检修与维护6.1一般性要求6.1.1电气工作人员应具备必要的安全知识、电气知识和业务技能，无妨碍工作的病症。6.1.2作业现场的生产条件、安全设施、作业机具和安全工器具等应符合国家或行业标准规定的要求。6.1.3线路作业时发电厂和变电站的安全措施应满足一般工作程序和安全要求。6.2箱式变压器设备基本参数35kV箱式变压器型号：ZGSB11-Z~F-1600/35容量1600kVA频率：50HZ高压侧电压37kV接线组别Dyn11低压侧电压0.69kV空载损耗1.64kW短路阻抗6.5%负载损耗14.5kW空载电流0.7%冷却方式ONAN防护等级IPT/H/L重量7000kg厂家明珠电气有限公司型号ZGS11-Z.F-2750/35容量2750kVA频率50Hz高压侧电压37±2x2.5%接线组别Dyn11低压侧电压0.69kV空载损耗2.391kW短路阻抗6.67%负载损耗24.661Kw空载电流0.22%冷却方式ONAN防护等级IP68/IP54重量8400kg厂家江苏华鹏变压器有限公司6.2.1检修周期a）每周应对设备全面巡回检查一次，并做好设备巡回检查记录。b）大修周期：一般在正式投运后五年一次，以后每十年一次。当承受出口短路后或运行中发现异常状况并经试验判明有内部故障应考虑提前大修；c）小修周期：每年至少一次。6.2.2日常维护与检修工作内容变压器检修项目序号检修项目检修类别C级检修B级检修消缺1拆装附件及吊芯√2线圈、绝缘及引线的检查√3铁芯、铁芯紧固件、压钉、压板及接地片的检修√4油箱、套管、压力释放阀等的检修√√5高压熔断器检修√√6温度计的检修√√7分接开关的检修√8冷却器放油阀检修√√9全部密封情况检查√√10清扫变压器外绝缘和检查导电接头√√11检查清扫变压器各种套管；√√12变压器高压侧负荷开关检查√√13油箱、冷却器等附属设备的检修√√14检查和消除渗漏油；√√15按电气设备预防性试验规程（DL/596-1996）进行测量和试验√√变压器检修工艺及要求序号项目标准值检查方法备注1绕组相间隔板及围屏检查紧固无破损、变色、变形、无放电痕迹目测绕组表面检查清洁无油垢、无变形、位移匝间绝缘无破损目测各部垫块排列整齐、辐向间距均匀、无位移、无松动目测油道检查畅通无油垢及其它杂物积存目测绕组绝缘状态检查一级绝缘：绝缘层软韧而有弹性,颜色较淡且新鲜,用手按后永久不变形手指按压二级绝缘：绝缘层硬而坚颜色深而暗,用手按后无裂纹、脆化、有痕迹出现三级绝缘：绝缘层脆而紧,颜色灰暗且发黑,用手按后产生细小裂纹和变形四级绝缘：绝缘明显的老化,呈黑褐色，手指按压时绝缘层脆裂、脱落绕组温升65K仪器2引线及绝缘支架引线及引线锥检查绝缘包扎完好、无变形、变脆，引线无断股、卡伤目测引线接头焊接检查平整清洁、光滑无毛刺目测分接引线绝缘包扎完好、无变形、变脆，引线无断股、卡伤目测绝缘支架无破损、裂纹、弯曲变形及烧伤现象，无松动、位移引线与各部之间的绝缘距离直尺引线到平面＞150mm引线到尖角＞270mm引线到引线＞120mm引线到绕组＞150mm铜排与箱壁间距宽面应大于1.5倍宽，窄面应大于1.0倍宽3铁芯外表检查平整紧密、边侧无翘起，绝缘漆无脱落，片间无短路、搭接现象目测夹件检查穿心螺杆及拉紧螺杆紧固扳动检查绝缘压板无爬电烧伤和放电痕迹目测压钉及压钉碗检查螺栓紧固，压钉和压钉碗接触良好，无放电烧伤痕迹目测、扳动检查铁芯油道检查油道畅通，油道垫块无脱落、堵目测塞，且排列整齐接地连片检查接地可靠、无损伤，保证一点接地目测拉板及钢带紧固目测铁芯温升＜80K仪器4油箱外观检查清洁、无渗漏、漆膜完整目测内部检查清洁、无锈蚀、漆膜完整目测油箱法兰结合面整洁、平整目测器身定位钉检查对铁芯无影响目测磁屏蔽装置固定牢固、无放电痕迹目测密封胶垫检查接头良好、布置在油箱法兰直线段的两螺栓中间目测胶垫搭接长度不少于胶垫宽度的2-3倍目测胶垫压缩量胶垫厚度的1/3目测5冷却器密封情况试漏标准应0.25-0.275MPa下，30min无渗漏滤油机冷却器管路无堵塞、密封良好目测冷却器表面清洁、无杂物目测6无励磁分接开关外观检查各部件齐全完整目测动作检查机械转动灵活、无卡滞操动试验开关指示位置与绕组实际分接位置一致操动试验动静触头检查触头表面清洁、无氧化变色、无烧伤痕迹目测触头接触电阻接触电阻＜500μΩ仪器...
