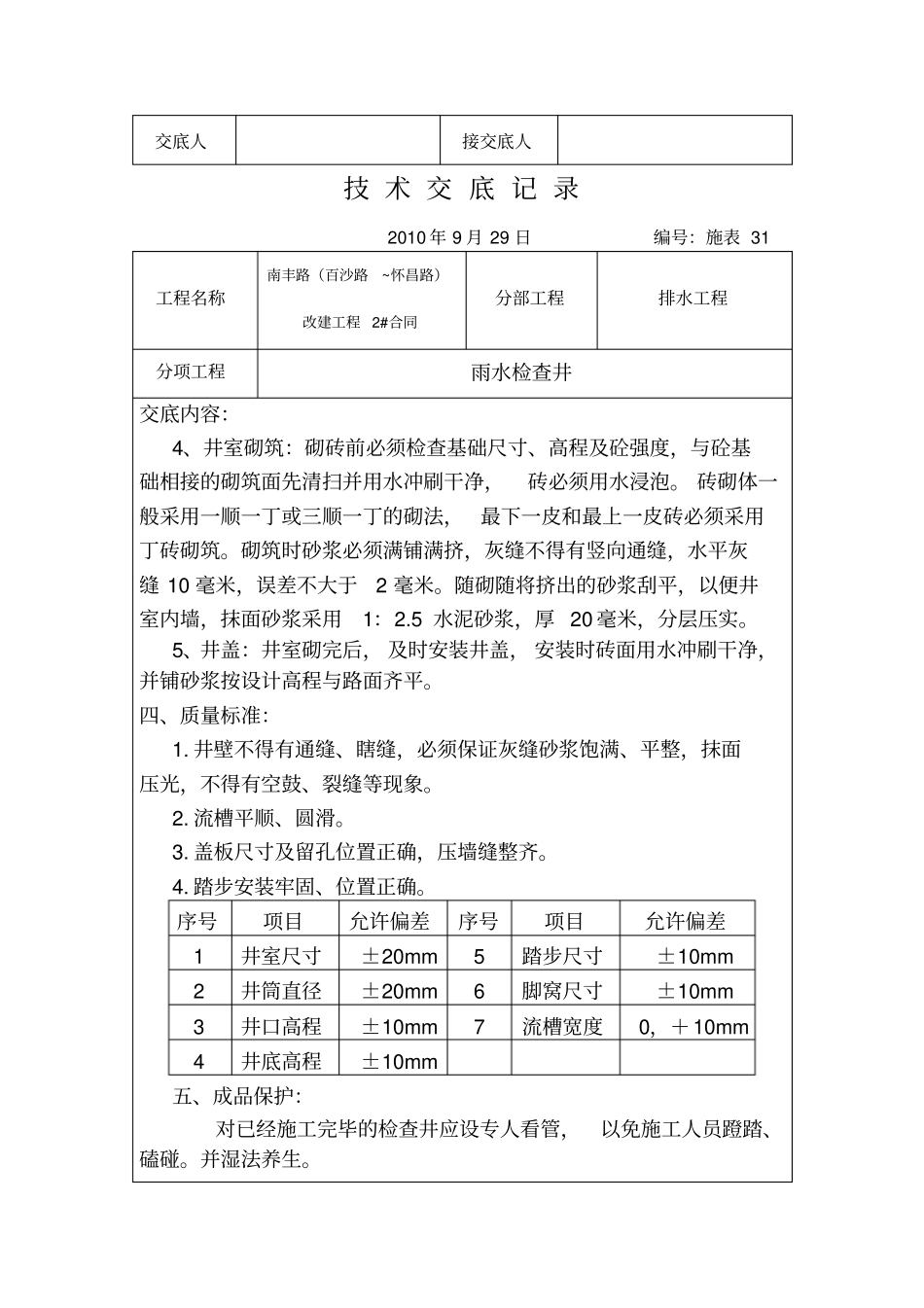

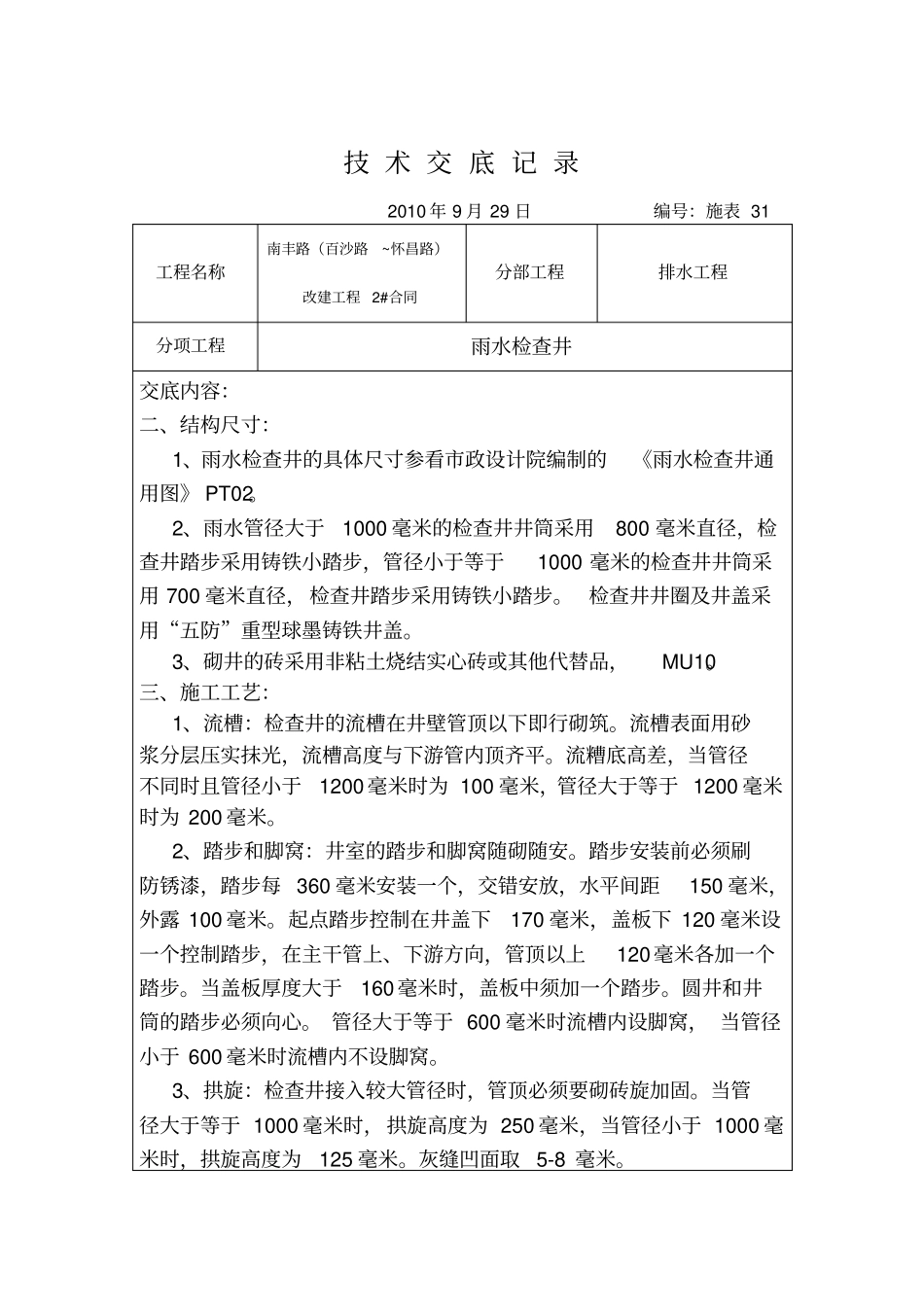

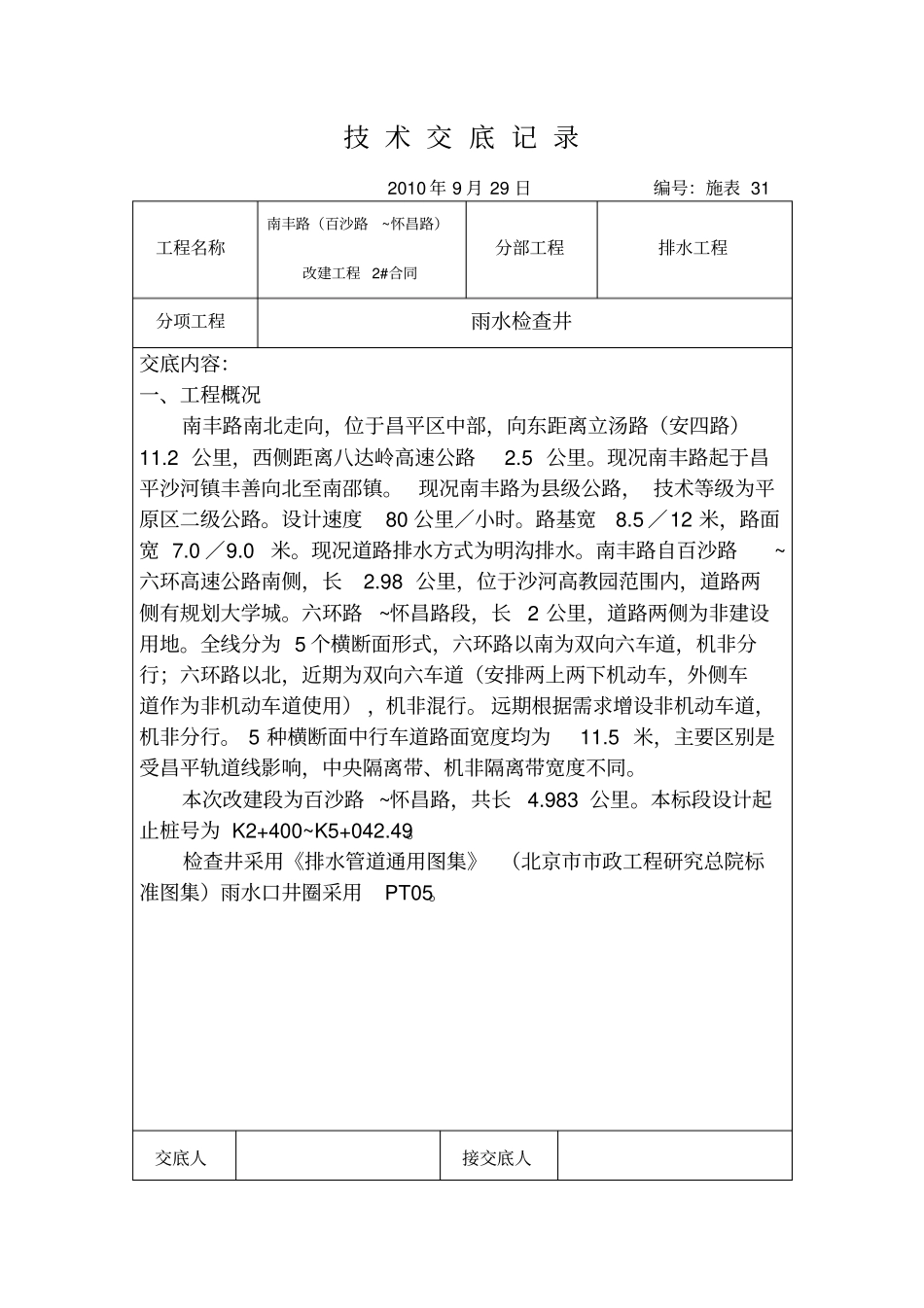

技术交底记录2010年9月29日编号：施表31工程名称南丰路（百沙路~怀昌路）改建工程2#合同分部工程排水工程分项工程雨水检查井交底内容：一、工程概况南丰路南北走向，位于昌平区中部，向东距离立汤路（安四路）11.2公里，西侧距离八达岭高速公路2.5公里。现况南丰路起于昌平沙河镇丰善向北至南邵镇。现况南丰路为县级公路，技术等级为平原区二级公路。设计速度80公里／小时。路基宽8.5／12米，路面宽7.0／9.0米。现况道路排水方式为明沟排水。南丰路自百沙路~六环高速公路南侧，长2.98公里，位于沙河高教园范围内，道路两侧有规划大学城。六环路~怀昌路段，长2公里，道路两侧为非建设用地。全线分为5个横断面形式，六环路以南为双向六车道，机非分行；六环路以北，近期为双向六车道（安排两上两下机动车，外侧车道作为非机动车道使用），机非混行。远期根据需求增设非机动车道，机非分行。5种横断面中行车道路面宽度均为11.5米，主要区别是受昌平轨道线影响，中央隔离带、机非隔离带宽度不同。本次改建段为百沙路~怀昌路，共长4.983公里。本标段设计起止桩号为K2+400~K5+042.49。检查井采用《排水管道通用图集》（北京市市政工程研究总院标准图集）雨水口井圈采用PT05。交底人接交底人技术交底记录2010年9月29日编号：施表31工程名称南丰路（百沙路~怀昌路）改建工程2#合同分部工程排水工程分项工程雨水检查井交底内容：二、结构尺寸：1、雨水检查井的具体尺寸参看市政设计院编制的《雨水检查井通用图》PT02。2、雨水管径大于1000毫米的检查井井筒采用800毫米直径，检查井踏步采用铸铁小踏步，管径小于等于1000毫米的检查井井筒采用700毫米直径，检查井踏步采用铸铁小踏步。检查井井圈及井盖采用“五防”重型球墨铸铁井盖。3、砌井的砖采用非粘土烧结实心砖或其他代替品，MU10。三、施工工艺：1、流槽：检查井的流槽在井壁管顶以下即行砌筑。流槽表面用砂浆分层压实抹光，流槽高度与下游管内顶齐平。流糟底高差，当管径不同时且管径小于1200毫米时为100毫米，管径大于等于1200毫米时为200毫米。2、踏步和脚窝：井室的踏步和脚窝随砌随安。踏步安装前必须刷防锈漆，踏步每360毫米安装一个，交错安放，水平间距150毫米，外露100毫米。起点踏步控制在井盖下170毫米，盖板下120毫米设一个控制踏步，在主干管上、下游方向，管顶以上120毫米各加一个踏步。当盖板厚度大于160毫米时，盖板中须加一个踏步。圆井和井筒的踏步必须向心。管径大于等于600毫米时流槽内设脚窝，当管径小于600毫米时流槽内不设脚窝。3、拱旋：检查井接入较大管径时，管顶必须要砌砖旋加固。当管径大于等于1000毫米时，拱旋高度为250毫米，当管径小于1000毫米时，拱旋高度为125毫米。灰缝凹面取5-8毫米。交底人接交底人技术交底记录2010年9月29日编号：施表31工程名称南丰路（百沙路~怀昌路）改建工程2#合同分部工程排水工程分项工程雨水检查井交底内容：4、井室砌筑：砌砖前必须检查基础尺寸、高程及砼强度，与砼基础相接的砌筑面先清扫并用水冲刷干净，砖必须用水浸泡。砖砌体一般采用一顺一丁或三顺一丁的砌法，最下一皮和最上一皮砖必须采用丁砖砌筑。砌筑时砂浆必须满铺满挤，灰缝不得有竖向通缝，水平灰缝10毫米，误差不大于2毫米。随砌随将挤出的砂浆刮平，以便井室内墙，抹面砂浆采用1：2.5水泥砂浆，厚20毫米，分层压实。5、井盖：井室砌完后，及时安装井盖，安装时砖面用水冲刷干净，并铺砂浆按设计高程与路面齐平。四、质量标准：1.井壁不得有通缝、瞎缝，必须保证灰缝砂浆饱满、平整，抹面压光，不得有空鼓、裂缝等现象。2.流槽平顺、圆滑。3.盖板尺寸及留孔位置正确，压墙缝整齐。4.踏步安装牢固、位置正确。序号项目允许偏差序号项目允许偏差1井室尺寸±20mm5踏步尺寸±10mm2井筒直径±20mm6脚窝尺寸±10mm3井口高程±10mm7流槽宽度0，＋10mm4井底高程±10mm五、成品保护：对已经施工完毕的检查井应设专人看管，以免施工人员蹬踏、磕碰。并湿法养生。交底人接交底人技术交底记录2010年9月29日编号：施表31工程名称南丰路（百沙路~怀昌路）改建工程2#合同分部工程排水工程分项工程雨水检查井交底内容：...
