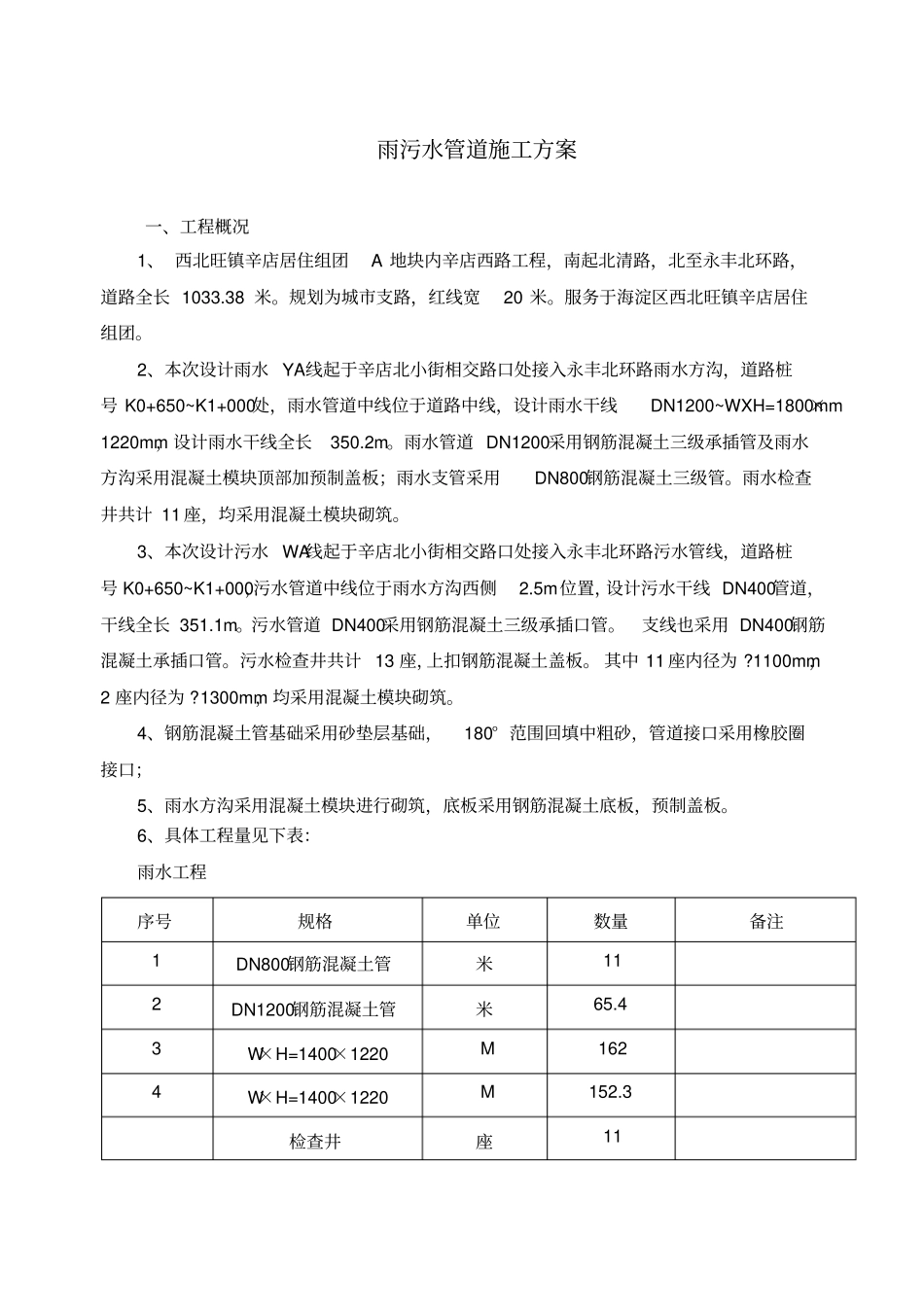

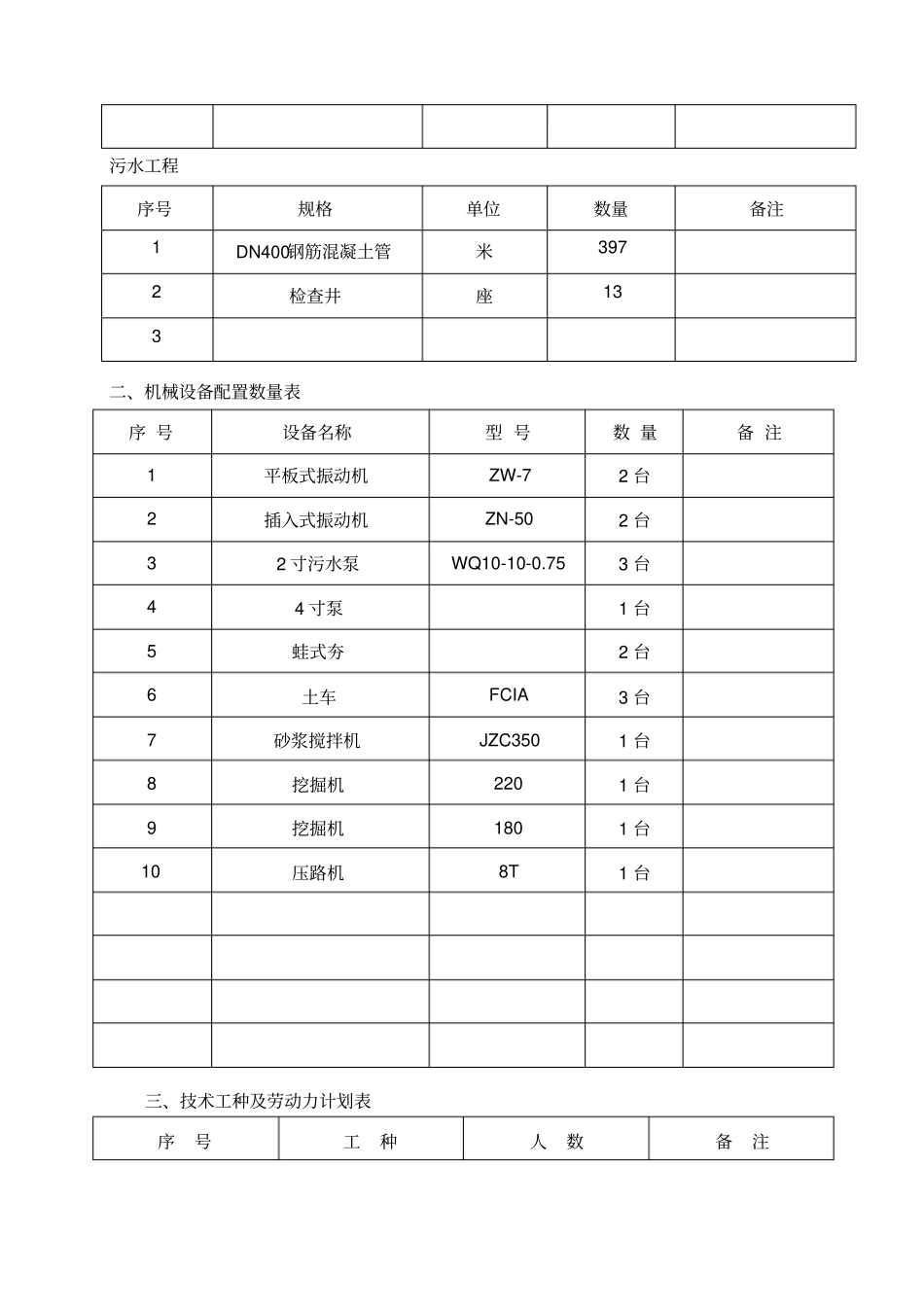

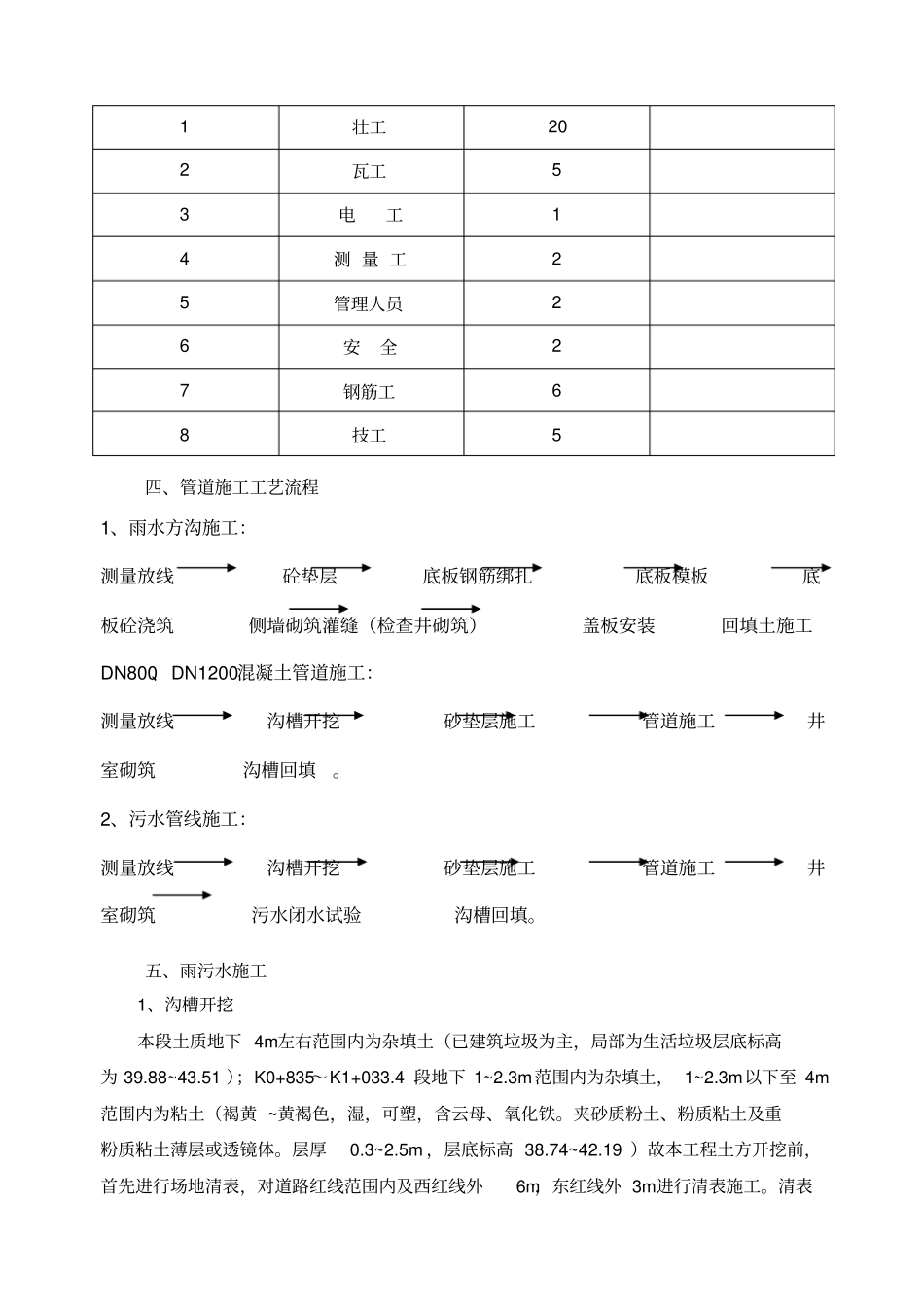

雨污水管道施工方案一、工程概况1、西北旺镇辛店居住组团A地块内辛店西路工程，南起北清路，北至永丰北环路，道路全长1033.38米。规划为城市支路，红线宽20米。服务于海淀区西北旺镇辛店居住组团。2、本次设计雨水YA线起于辛店北小街相交路口处接入永丰北环路雨水方沟，道路桩号K0+650~K1+000处，雨水管道中线位于道路中线，设计雨水干线DN1200~WXH=1800mm×1220mm，设计雨水干线全长350.2m。雨水管道DN1200采用钢筋混凝土三级承插管及雨水方沟采用混凝土模块顶部加预制盖板；雨水支管采用DN800钢筋混凝土三级管。雨水检查井共计11座，均采用混凝土模块砌筑。3、本次设计污水WA线起于辛店北小街相交路口处接入永丰北环路污水管线，道路桩号K0+650~K1+000，污水管道中线位于雨水方沟西侧2.5m位置，设计污水干线DN400管道，干线全长351.1m。污水管道DN400采用钢筋混凝土三级承插口管。支线也采用DN400钢筋混凝土承插口管。污水检查井共计13座，上扣钢筋混凝土盖板。其中11座内径为?1100mm，2座内径为?1300mm，均采用混凝土模块砌筑。4、钢筋混凝土管基础采用砂垫层基础，180°范围回填中粗砂，管道接口采用橡胶圈接口；5、雨水方沟采用混凝土模块进行砌筑，底板采用钢筋混凝土底板，预制盖板。6、具体工程量见下表：雨水工程序号规格单位数量备注1DN800钢筋混凝土管米112DN1200钢筋混凝土管米65.43W×H=1400×1220M1624W×H=1400×1220M152.3检查井座11污水工程序号规格单位数量备注1DN400钢筋混凝土管米3972检查井座133二、机械设备配置数量表序号设备名称型号数量备注1平板式振动机ZW-72台2插入式振动机ZN-502台32寸污水泵WQ10-10-0.753台44寸泵1台5蛙式夯2台6土车FCIA3台7砂浆搅拌机JZC3501台8挖掘机2201台9挖掘机1801台10压路机8T1台三、技术工种及劳动力计划表序号工种人数备注1壮工202瓦工53电工14测量工25管理人员26安全27钢筋工68技工5四、管道施工工艺流程1、雨水方沟施工：测量放线砼垫层底板钢筋绑扎底板模板底板砼浇筑侧墙砌筑灌缝（检查井砌筑）盖板安装回填土施工DN800、DN1200混凝土管道施工：测量放线沟槽开挖砂垫层施工管道施工井室砌筑沟槽回填。2、污水管线施工：测量放线沟槽开挖砂垫层施工管道施工井室砌筑污水闭水试验沟槽回填。五、雨污水施工1、沟槽开挖本段土质地下4m左右范围内为杂填土（已建筑垃圾为主，局部为生活垃圾层底标高为39.88~43.51）；K0+835～K1+033.4段地下1~2.3m范围内为杂填土，1~2.3m以下至4m范围内为粘土（褐黄~黄褐色，湿，可塑，含云母、氧化铁。夹砂质粉土、粉质粘土及重粉质粘土薄层或透镜体。层厚0.3~2.5m，层底标高38.74~42.19）故本工程土方开挖前，首先进行场地清表，对道路红线范围内及西红线外6m，东红线外3m进行清表施工。清表深度按照现况地面以下2.5m~3m进行开挖。待土方整体清表完成后，根据路基范围内的余下土质情况，如依旧为建筑垃圾及杂填土，就继续进行降方并外弃；如为原状土，则进行污水、雨水管线开槽施工。本工程采用机械开挖，人工辅助配合，然后加大放坡系数进行土方开挖。确保管线土方开挖施工的安全。0+650~0+850段：由于本段范围内，根据地质勘察报告及与周边相关单位进行了解、调查，发现本施工段内地平以下4m范围内均为杂填土（生活垃圾、建筑垃圾），待施工本标段清表2.5~3m后，再将1~1.5m杂填土的挖除，挖除后，污水管线管底标高距离挖除杂填土后的地平高差为1.5m，完全符合安全要求。0+850~终点段：本标段范围内，根据地质勘察报告及现场调查，本施工段内地下2m为杂填土，由于场地清表2.5~3m，基本将本标段内的杂填土挖除并外弃，污水管线管底标高距挖除杂填土后地平高差小于3m，我单位采用放坡形式，按照1:0.5~1:0.75形式进行放坡施工。2、雨水方沟施工工艺：（1）测量放线：施工前做好测量放线工作和复测工作，用原始点进行测量放线。放出各检查井中心线，各井段放出不少于3点中心，以方便施工人员挂线量测，控制槽底中线高程。（2）砼垫层浇筑：沟槽开挖完成一个井段后，砼垫层要尽快施工，工序衔接要紧密。严禁长时间暴露沟槽，以免地下水、雨水浸泡槽底。砼垫层施工前，试验、质检人员要规范要求...
