雷电流的波形VIP免费

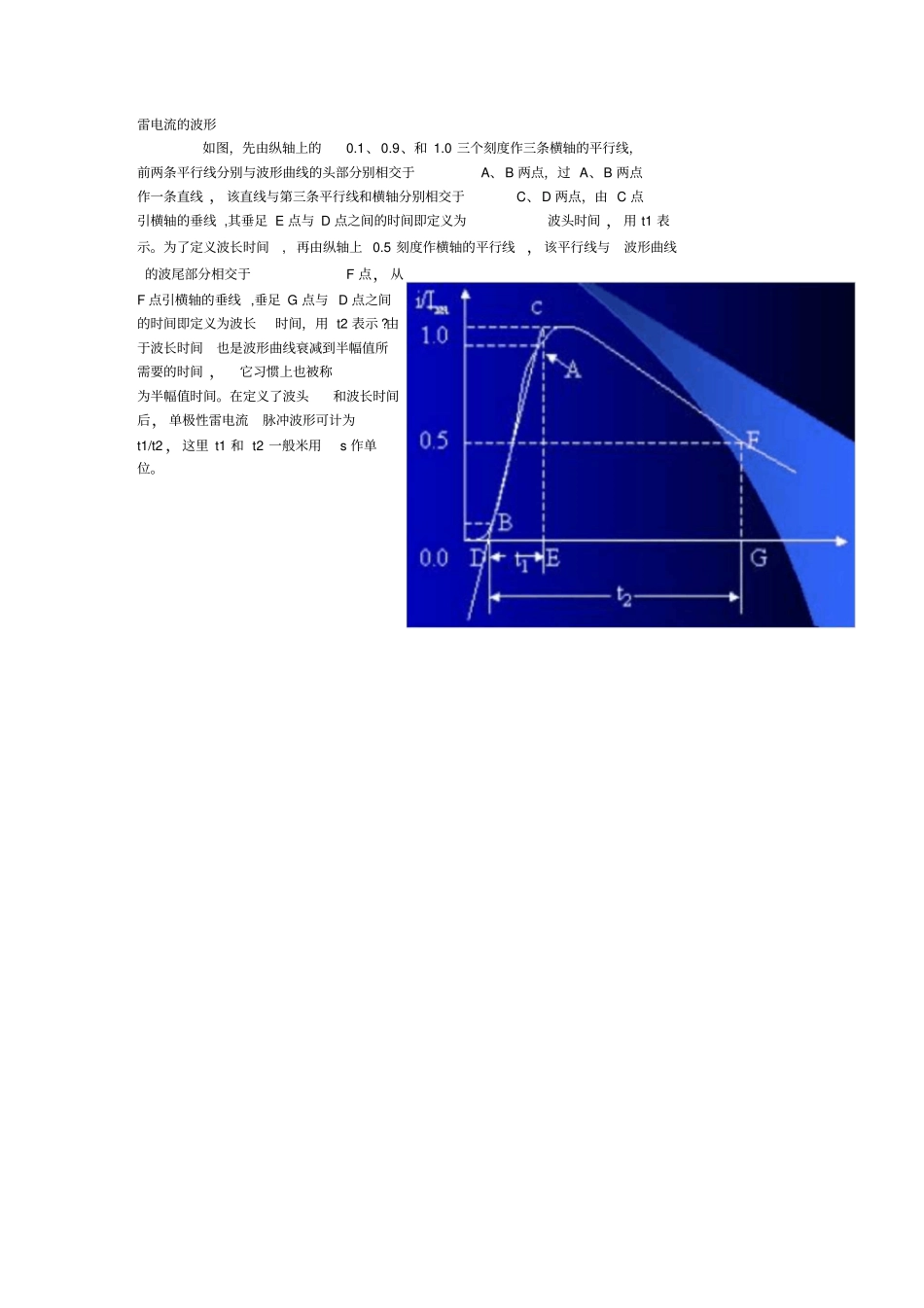

雷电流的波形如图，先由纵轴上的0.1、0.9、和1.0三个刻度作三条横轴的平行线，前两条平行线分别与波形曲线的头部分别相交于A、B两点，过A、B两点作一条直线，该直线与第三条平行线和横轴分别相交于C、D两点，由C点引横轴的垂线,其垂足E点与D点之间的时间即定义为波头时间，用t1表示。为了定义波长时间,再由纵轴上0.5刻度作横轴的平行线，该平行线与波形曲线的波尾部分相交于F点，从F点引横轴的垂线,垂足G点与D点之间的时间即定义为波长时间，用t2表示?由于波长时间也是波形曲线衰减到半幅值所需要的时间，它习惯上也被称为半幅值时间。在定义了波头和波长时间后，单极性雷电流脉冲波形可计为t1/t2，这里t1和t2一般米用s作单位。
