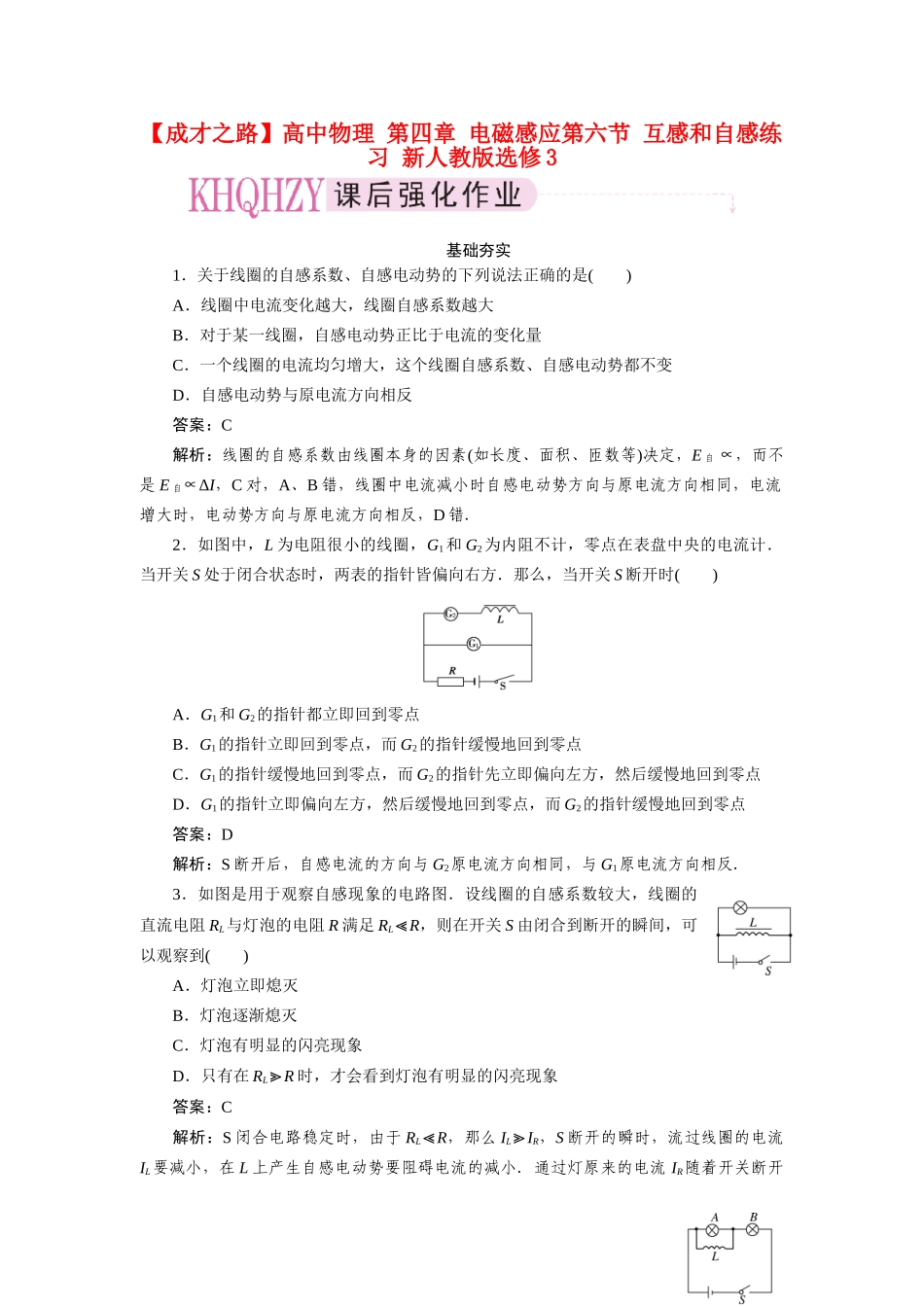

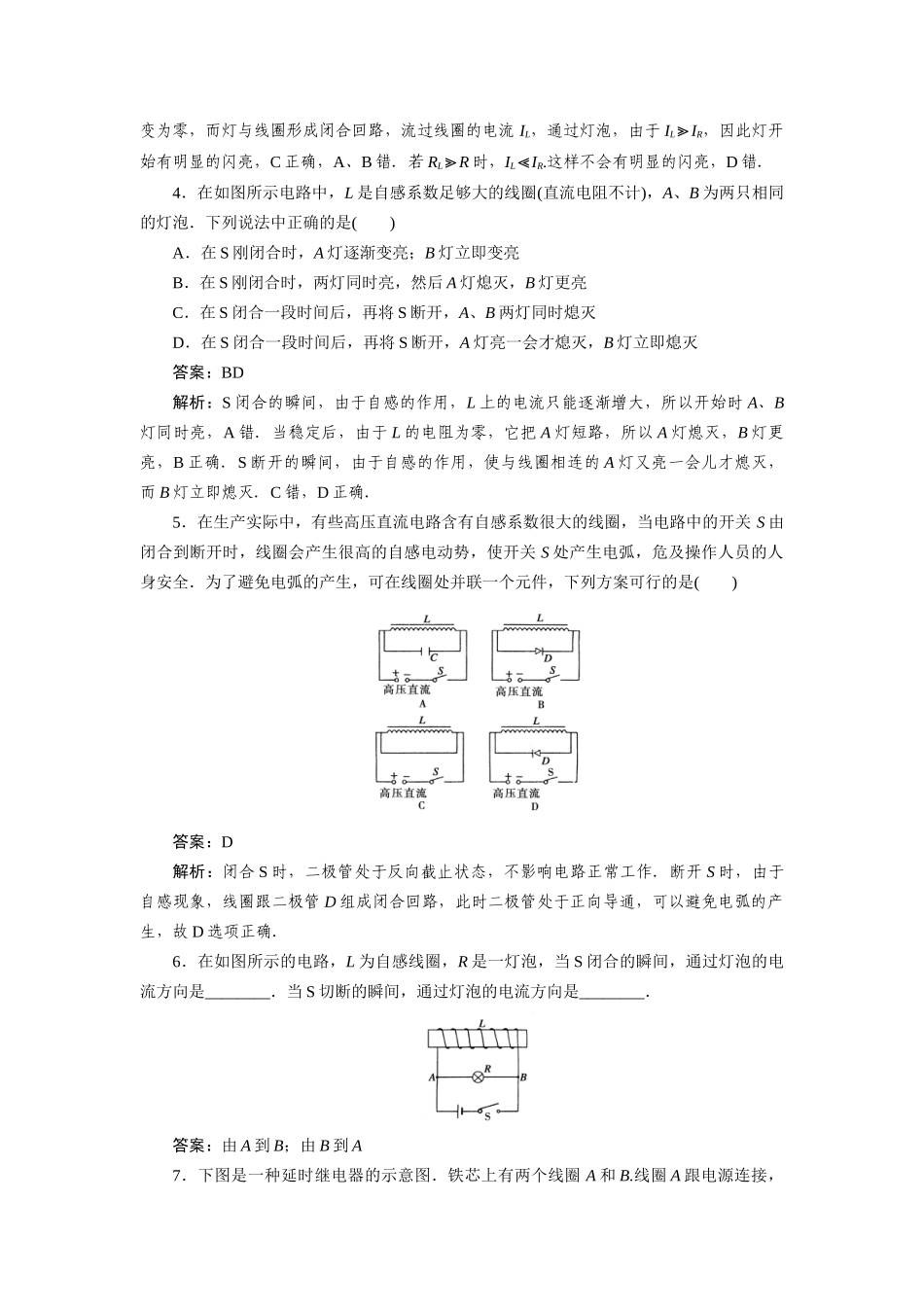

【成才之路】高中物理第四章电磁感应第六节互感和自感练习新人教版选修3基础夯实1．关于线圈的自感系数、自感电动势的下列说法正确的是()A．线圈中电流变化越大，线圈自感系数越大B．对于某一线圈，自感电动势正比于电流的变化量C．一个线圈的电流均匀增大，这个线圈自感系数、自感电动势都不变D．自感电动势与原电流方向相反答案：C解析：线圈的自感系数由线圈本身的因素(如长度、面积、匝数等)决定，E自∝，而不是E自∝ΔI，C对，A、B错，线圈中电流减小时自感电动势方向与原电流方向相同，电流增大时，电动势方向与原电流方向相反，D错．2．如图中，L为电阻很小的线圈，G1和G2为内阻不计，零点在表盘中央的电流计．当开关S处于闭合状态时，两表的指针皆偏向右方．那么，当开关S断开时()A．G1和G2的指针都立即回到零点B．G1的指针立即回到零点，而G2的指针缓慢地回到零点C．G1的指针缓慢地回到零点，而G2的指针先立即偏向左方，然后缓慢地回到零点D．G1的指针立即偏向左方，然后缓慢地回到零点，而G2的指针缓慢地回到零点答案：D解析：S断开后，自感电流的方向与G2原电流方向相同，与G1原电流方向相反．3．如图是用于观察自感现象的电路图．设线圈的自感系数较大，线圈的直流电阻RL与灯泡的电阻R满足RL≪R，则在开关S由闭合到断开的瞬间，可以观察到()A．灯泡立即熄灭B．灯泡逐渐熄灭C．灯泡有明显的闪亮现象D．只有在RL≫R时，才会看到灯泡有明显的闪亮现象答案：C解析：S闭合电路稳定时，由于RL≪R，那么IL≫IR，S断开的瞬时，流过线圈的电流IL要减小，在L上产生自感电动势要阻碍电流的减小．通过灯原来的电流IR随着开关断开变为零，而灯与线圈形成闭合回路，流过线圈的电流IL，通过灯泡，由于IL≫IR，因此灯开始有明显的闪亮，C正确，A、B错．若RL≫R时，IL≪IR.这样不会有明显的闪亮，D错．4．在如图所示电路中，L是自感系数足够大的线圈(直流电阻不计)，A、B为两只相同的灯泡．下列说法中正确的是()A．在S刚闭合时，A灯逐渐变亮；B灯立即变亮B．在S刚闭合时，两灯同时亮，然后A灯熄灭，B灯更亮C．在S闭合一段时间后，再将S断开，A、B两灯同时熄灭D．在S闭合一段时间后，再将S断开，A灯亮一会才熄灭，B灯立即熄灭答案：BD解析：S闭合的瞬间，由于自感的作用，L上的电流只能逐渐增大，所以开始时A、B灯同时亮，A错．当稳定后，由于L的电阻为零，它把A灯短路，所以A灯熄灭，B灯更亮，B正确．S断开的瞬间，由于自感的作用，使与线圈相连的A灯又亮一会儿才熄灭，而B灯立即熄灭．C错，D正确．5．在生产实际中，有些高压直流电路含有自感系数很大的线圈，当电路中的开关S由闭合到断开时，线圈会产生很高的自感电动势，使开关S处产生电弧，危及操作人员的人身安全．为了避免电弧的产生，可在线圈处并联一个元件，下列方案可行的是()答案：D解析：闭合S时，二极管处于反向截止状态，不影响电路正常工作．断开S时，由于自感现象，线圈跟二极管D组成闭合回路，此时二极管处于正向导通，可以避免电弧的产生，故D选项正确．6．在如图所示的电路，L为自感线圈，R是一灯泡，当S闭合的瞬间，通过灯泡的电流方向是________．当S切断的瞬间，通过灯泡的电流方向是________．答案：由A到B；由B到A7．下图是一种延时继电器的示意图．铁芯上有两个线圈A和B.线圈A跟电源连接，线圈B两端连在一起，构成一个闭合电路．在断开开关S的时候，弹簧K并不会立刻将衔铁D拉起而使触头C(连接工作电路)离开，而是过一小段时间后才执行这个动作，延时继电器就是这样得名的．(1)请解释：当开关S断开后，为什么电磁铁还会继续吸住衔铁一段时间？(2)如果线圈B不闭合，是否会对延时效果产生影响？为什么？解析：(1)当开关S断开后，电磁铁还会继续吸住衔铁一段时间是由于通过B线圈的磁通量减少，由于互感现象，B中产生互感电流，产生的电流磁场对衔铁仍有吸引，故能够延时．(2)如果线圈B不闭合，无互感电流，无磁场产生，不能延时．能力提升1．(·天津一中高二期中)如图所示的电路中，D1和D2是两个相同的小灯泡，L是一个自感系数相当大的线圈，其阻值与R相同．在开关S接通和断开时，灯泡D1和D2亮暗的顺序是()A．接通...
