面层技术交底VIP免费

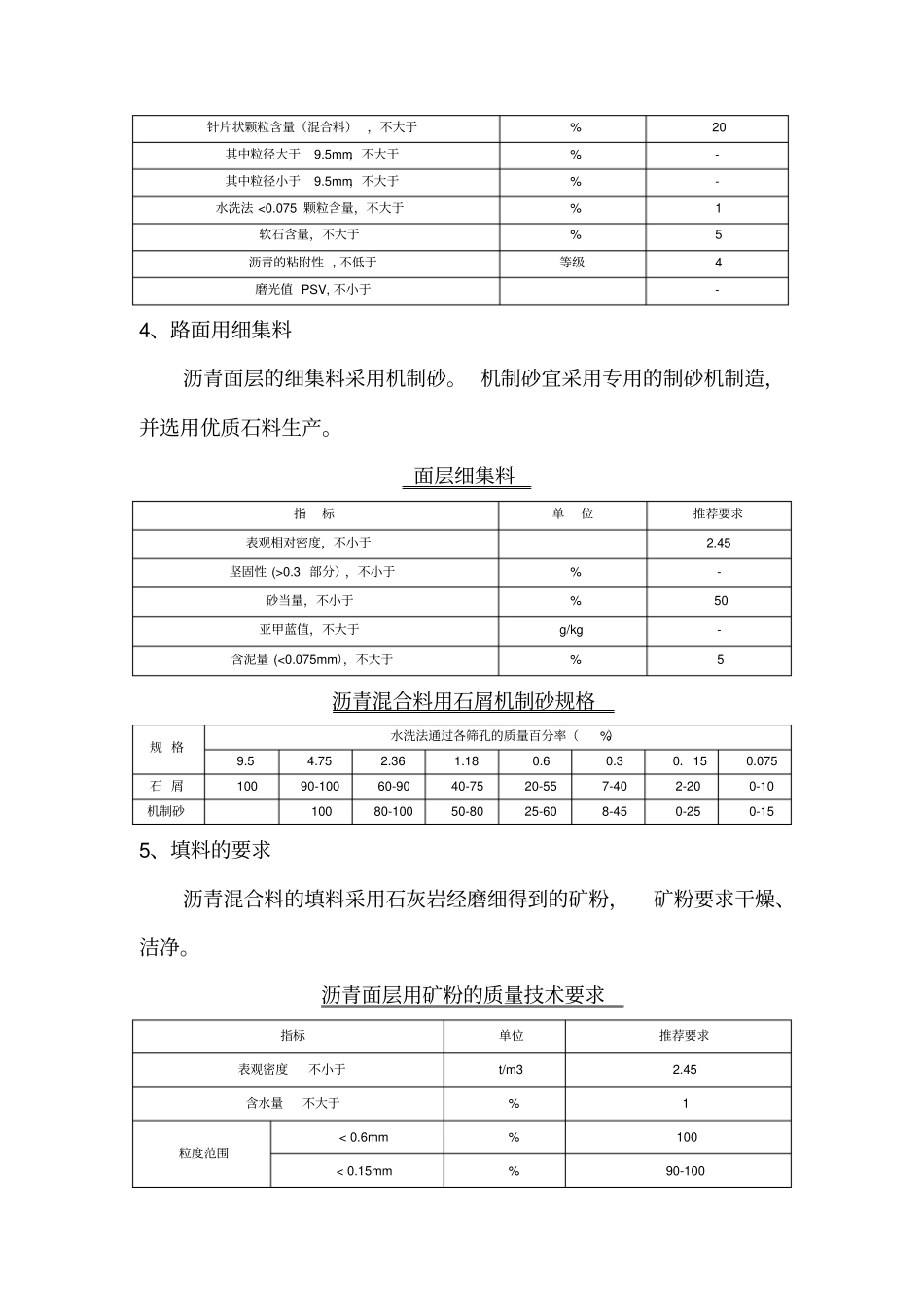

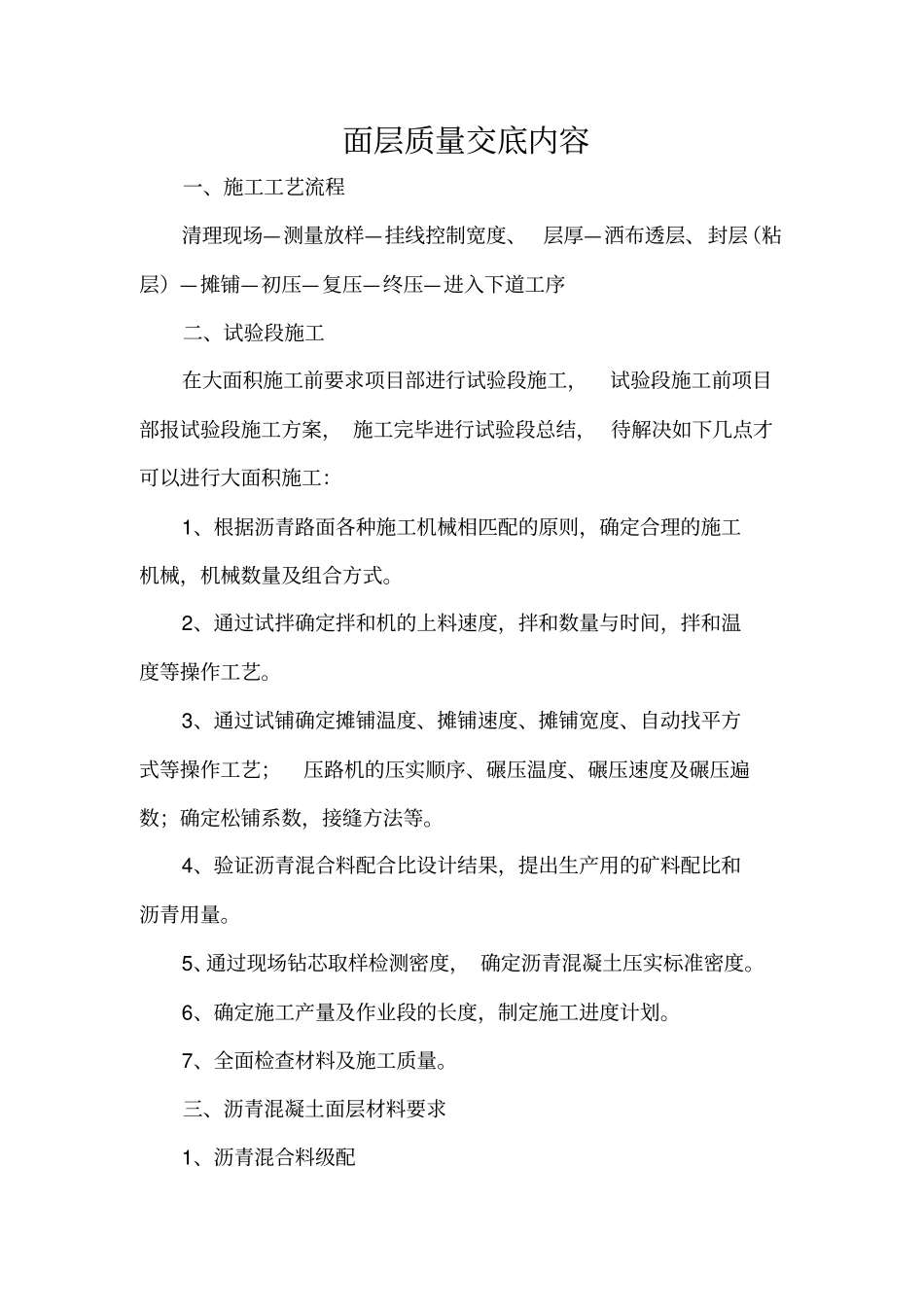

面层质量交底内容一、施工工艺流程清理现场—测量放样—挂线控制宽度、层厚—洒布透层、封层（粘层）—摊铺—初压—复压—终压—进入下道工序二、试验段施工在大面积施工前要求项目部进行试验段施工，试验段施工前项目部报试验段施工方案，施工完毕进行试验段总结，待解决如下几点才可以进行大面积施工：1、根据沥青路面各种施工机械相匹配的原则，确定合理的施工机械，机械数量及组合方式。2、通过试拌确定拌和机的上料速度，拌和数量与时间，拌和温度等操作工艺。3、通过试铺确定摊铺温度、摊铺速度、摊铺宽度、自动找平方式等操作工艺；压路机的压实顺序、碾压温度、碾压速度及碾压遍数；确定松铺系数，接缝方法等。4、验证沥青混合料配合比设计结果，提出生产用的矿料配比和沥青用量。5、通过现场钻芯取样检测密度，确定沥青混凝土压实标准密度。6、确定施工产量及作业段的长度，制定施工进度计划。7、全面检查材料及施工质量。三、沥青混凝土面层材料要求1、沥青混合料级配沥青混凝土面层的级配、材料规格及沥青用时级配类型沥青混合料级配通过下列方孔筛（mm）的质量百分率（%）沥青用量（%）31.526.519.016.013.29.54.752.361.180.60.30.150.075AC-1610010010095-10078-9064-7438-5226-3415-2612-208-166-124-84-6AC-2010010090-10078-9062-8050-7032-5023-3816-2811-207-155-113-74-62、沥青材料要求面层基质沥青采用适用于2-2气候区的A级道路石油沥青。基质沥青技校要求指标单位90号A针入度（25℃，5s，100g)0.1mm80-100针入度指数PI-1.5-+1.0软化点TR&B，不小于℃4460℃运动粘度，不小于Pa·s14010℃延度，不小于cm3015℃延度，不小于cm100蜡含量（蒸馏法），不大于%2.2闪点，不小于℃245溶解度，不小于%99.5TFOT后残留物质量变化最大%±0.8针入度比25℃最小%57延度5℃最小cm83、路面用粗集料沥青混凝土路面所用骨料碎石应具备良好的抗压、抗磨耗性能，并选用锤式破碎机生产的机轧碎石，以保证骨料技术品质；集料整体应干燥、洁净、无风化、无杂质。面层粗集料质量要求指标单位推荐要求石料压碎值，不大于%30洛杉矶磨耗损失，不大于%35表观相对密度，不小于2.45吸水率，不大于%3.0坚固性，不大于%-针片状颗粒含量（混合料），不大于%20其中粒径大于9.5mm，不大于%-其中粒径小于9.5mm，不大于%-水洗法<0.075颗粒含量，不大于%1软石含量，不大于%5沥青的粘附性,不低于等级4磨光值PSV,不小于-4、路面用细集料沥青面层的细集料采用机制砂。机制砂宜采用专用的制砂机制造，并选用优质石料生产。面层细集料指标单位推荐要求表观相对密度，不小于2.45坚固性(>0.3部分），不小于%-砂当量，不小于%50亚甲蓝值，不大于g/kg-含泥量(<0.075mm），不大于%5沥青混合料用石屑机制砂规格规格水洗法通过各筛孔的质量百分率（%）9.54.752.361.180.60.30．150.075石屑10090-10060-9040-7520-557-402-200-10机制砂10080-10050-8025-608-450-250-155、填料的要求沥青混合料的填料采用石灰岩经磨细得到的矿粉，矿粉要求干燥、洁净。沥青面层用矿粉的质量技术要求指标单位推荐要求表观密度不小于t/m32.45含水量不大于%1粒度范围<0.6mm%100<0.15mm%90-100<0.075mm%70-100外观无团粒结块亲水系数<1塑性指数%<46、透层、粘层、封层路面基层7天养生达到强度要求后，要对基层表面进清扫，并清除表面的浮浆，使基层保持干燥、干净、无松动，然后洒铺透层油，透层油采用乳化沥青PC-2，洒铺量1.1kg/㎡。在透层油挥发、破乳完成后可施工下封层。路面基层顶面的下封层采用撒布热基质沥青后，铺设4.75～9.5mm碎石的结构。沥青标号为90号，撒布量采用1.0kg/㎡，碎石4.75～9.5mm撒布量为满铺的70%。碎石要求干净、干燥的碎石（最好石灰岩），撒布前应在拌合楼内预热除尘。一般热洒沥青与碎石间隔20m洒铺，应根据铺设的温度以试验段路段确定合适的间隔。沥青混凝土面层之间洒布改性乳化沥青粘层油，即喷洒型改性乳化沥青PCR，洒铺量0.4kg/㎡。7、马歇尔试验指标热拌沥青混合料马歇尔试验技术标准试验项目沥青混凝土（AC-16AC-20）击实次数（次）两面各50稳定度MS（KN）不小于不小于5.0流值FL（mm）2～4.5空隙率...
