顶板开裂处理方案VIP免费

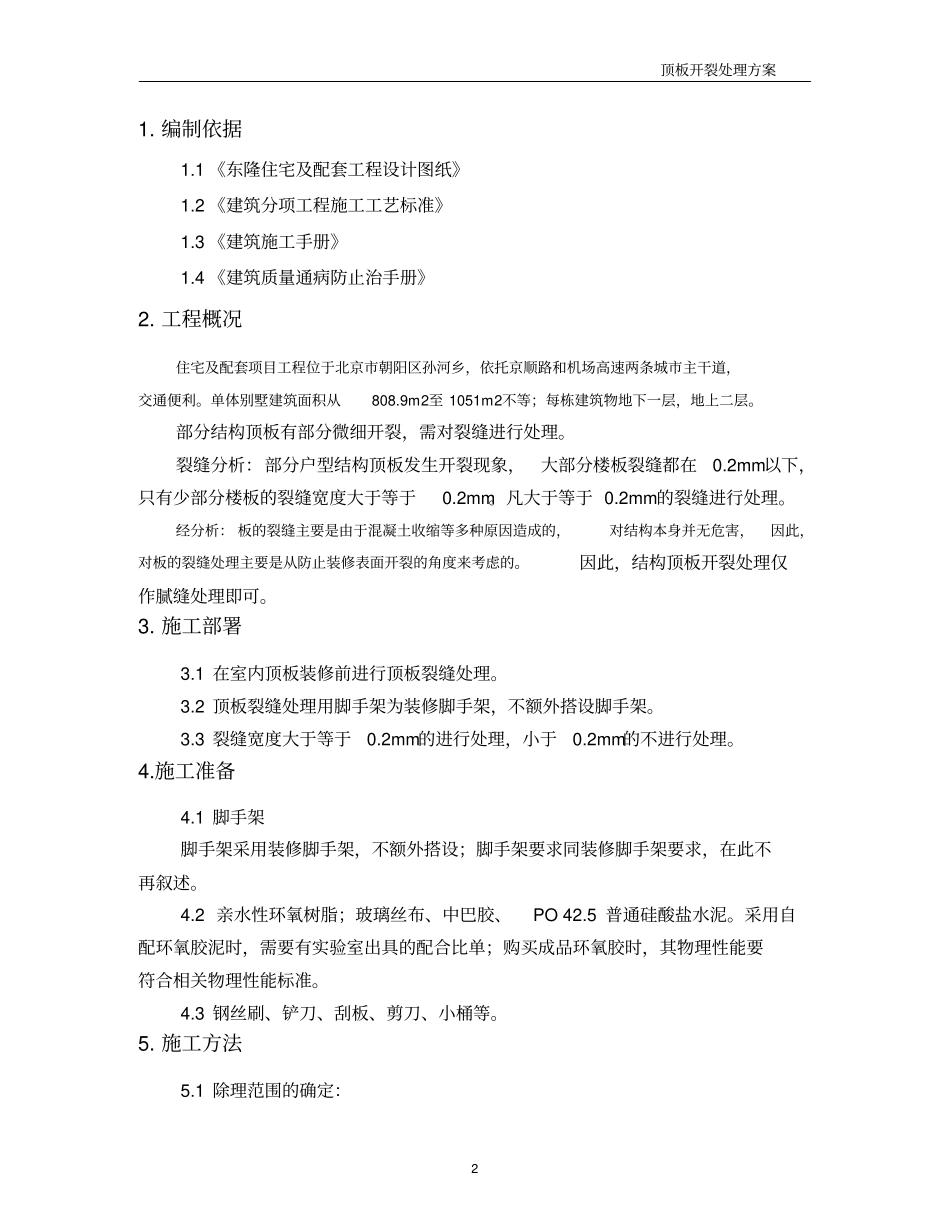

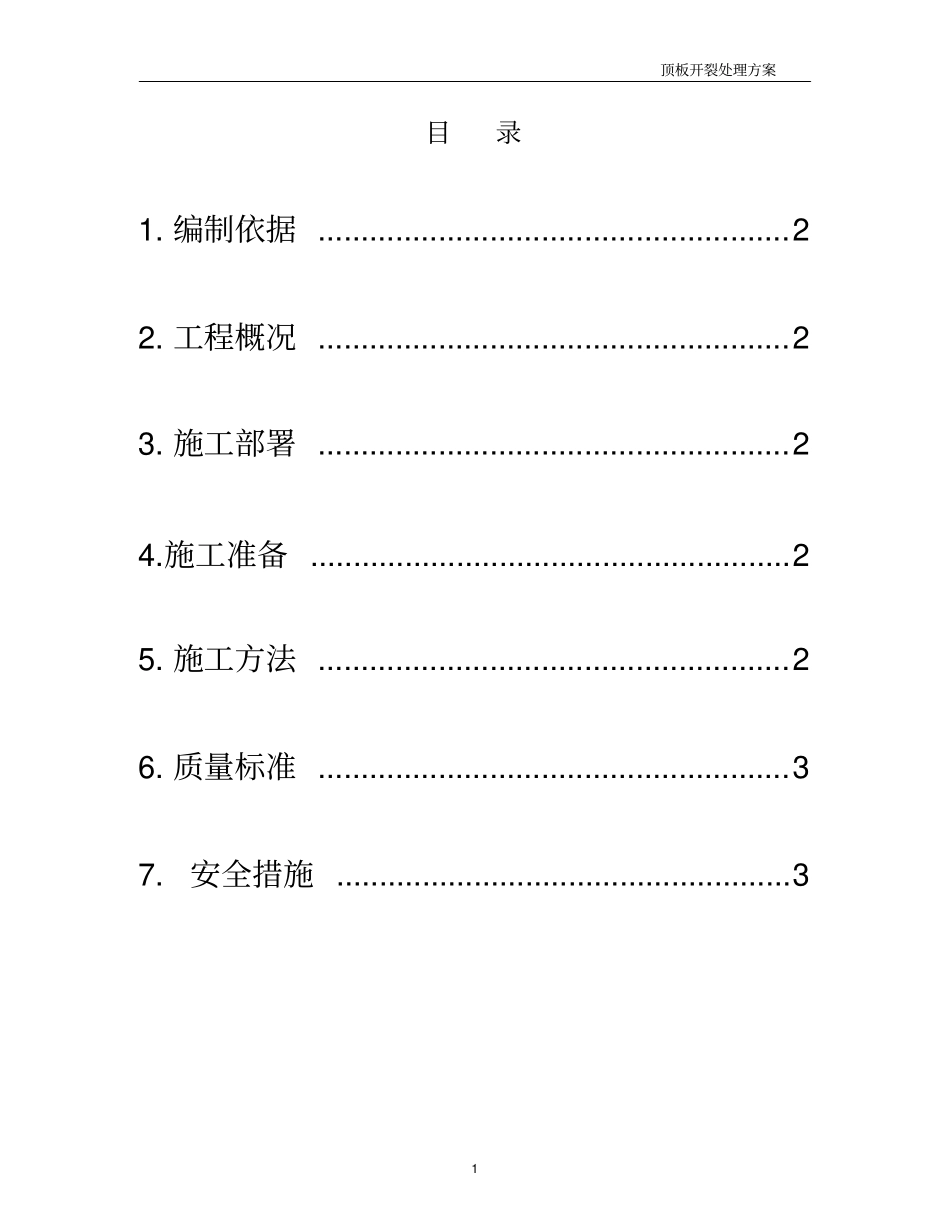

顶板开裂处理方案1目录1.编制依据.......................................................22.工程概况.......................................................23.施工部署.......................................................24.施工准备........................................................25.施工方法.......................................................26.质量标准.......................................................37.安全措施.....................................................3顶板开裂处理方案21.编制依据1.1《东隆住宅及配套工程设计图纸》1.2《建筑分项工程施工工艺标准》1.3《建筑施工手册》1.4《建筑质量通病防止治手册》2.工程概况住宅及配套项目工程位于北京市朝阳区孙河乡，依托京顺路和机场高速两条城市主干道，交通便利。单体别墅建筑面积从808.9m2至1051m2不等；每栋建筑物地下一层，地上二层。部分结构顶板有部分微细开裂，需对裂缝进行处理。裂缝分析：部分户型结构顶板发生开裂现象，大部分楼板裂缝都在0.2mm以下，只有少部分楼板的裂缝宽度大于等于0.2mm。凡大于等于0.2mm的裂缝进行处理。经分析：板的裂缝主要是由于混凝土收缩等多种原因造成的，对结构本身并无危害，因此，对板的裂缝处理主要是从防止装修表面开裂的角度来考虑的。因此，结构顶板开裂处理仅作腻缝处理即可。3.施工部署3.1在室内顶板装修前进行顶板裂缝处理。3.2顶板裂缝处理用脚手架为装修脚手架，不额外搭设脚手架。3.3裂缝宽度大于等于0.2mm的进行处理，小于0.2mm的不进行处理。4.施工准备4.1脚手架脚手架采用装修脚手架，不额外搭设；脚手架要求同装修脚手架要求，在此不再叙述。4.2亲水性环氧树脂；玻璃丝布、中巴胶、PO42.5普通硅酸盐水泥。采用自配环氧胶泥时，需要有实验室出具的配合比单；购买成品环氧胶时，其物理性能要符合相关物理性能标准。4.3钢丝刷、铲刀、刮板、剪刀、小桶等。5.施工方法5.1除理范围的确定：顶板开裂处理方案3对结构顶板进行普遍检查，对结构顶板裂缝进行实测实量，凡裂缝宽度小于0.2mm的，不予处理；凡裂缝宽度大于等于0.2mm的，必须全部处理。5.2处理方法当裂缝宽度大于等于0.2mm时，采用亲水性环氧树脂封堵裂缝；裂缝封堵前，先对裂缝内及周边进行清理，去掉浮尘，尽量保持裂缝处的干燥；裂缝内灰尘清理主要采用高压气枪吹的方法清除掉缝内灰尘。5.3环氧树脂采用亲水性环氧树脂：环氧树脂、乙酸二丁脂、二甲苯、PO42.5普通硅酸盐水泥。配合好的环氧树脂要在十分钟内使用完毕；环氧树脂中的各种材料必须干燥，水泥必要时也要烘干，环氧树脂拌合物不可温度过高，否则易变质；自配环氧胶泥要有实验室配合比；成品环氧胶泥要符合相关物理性能标准。5.4裂缝处理施工裂缝处基层处理干净后，用铲刀向裂缝处刮环氧树脂，尽量用铲刀将环氧树脂压入裂缝内；由于环氧树脂易流坠，在环氧树脂凝固前，用铲刀多压几次，待环氧凝固时停止刮涂。环氧树脂在涂抹48小时后，可用手提砂轮机打磨涂抹裂缝处，直至打磨平整为止；在裂缝较多的结构开裂处，除了涂刮环氧树脂材料嵌缝外，还要用中巴胶和水泥涂刮基层并贴一层耐碱玻璃丝布，以表面平整、不露胎体为佳。5.5经过处理的楼板可以进行装修施工。6.质量标准6.1裂缝基层要用钢丝刷子刷干净，清除裂缝及周围的浮尘及渣土，不得有油腻及明水；当有水时必须经干燥后方可涂刷环氧树脂；当有油腻时需用浑发性清洁剂清洗。6.2环氧树脂尽量加水泥多些，要尽量稠些，涂刮时尽量用铲刀压入裂缝内；严防环氧树脂流坠。6.3在环氧树脂终凝前要彻底检查每道裂缝灌环氧树脂密实情况，凡腻缝不实的必须重新灌浆。6.4处理楼板裂缝时，其楼面不得进行有水作业。7.安全措施7.1高空作业必须佩戴安全带，配带好劳动保护用品，作好安全交底，操作人顶板开裂处理方案4员必须在安全交底上签字后方可作业施工。7.2进入施工现场必须确保周围环境安全，否则不得施工；必须遵守安全生产有关法律法规、安全规章制度、安全操作规程及安全施工方案、交底等。7.3环氧树脂在未拌和前属易燃材料，注意防火。7.4拌和好了的环氧树脂要防止与皮肤接触；特别是不能进入眼睛内。7.5操作人员在涂抹环氧树脂前应佩戴好胶皮手套和防护面罩。7.6现场动火前须到安全部办理动火证。
