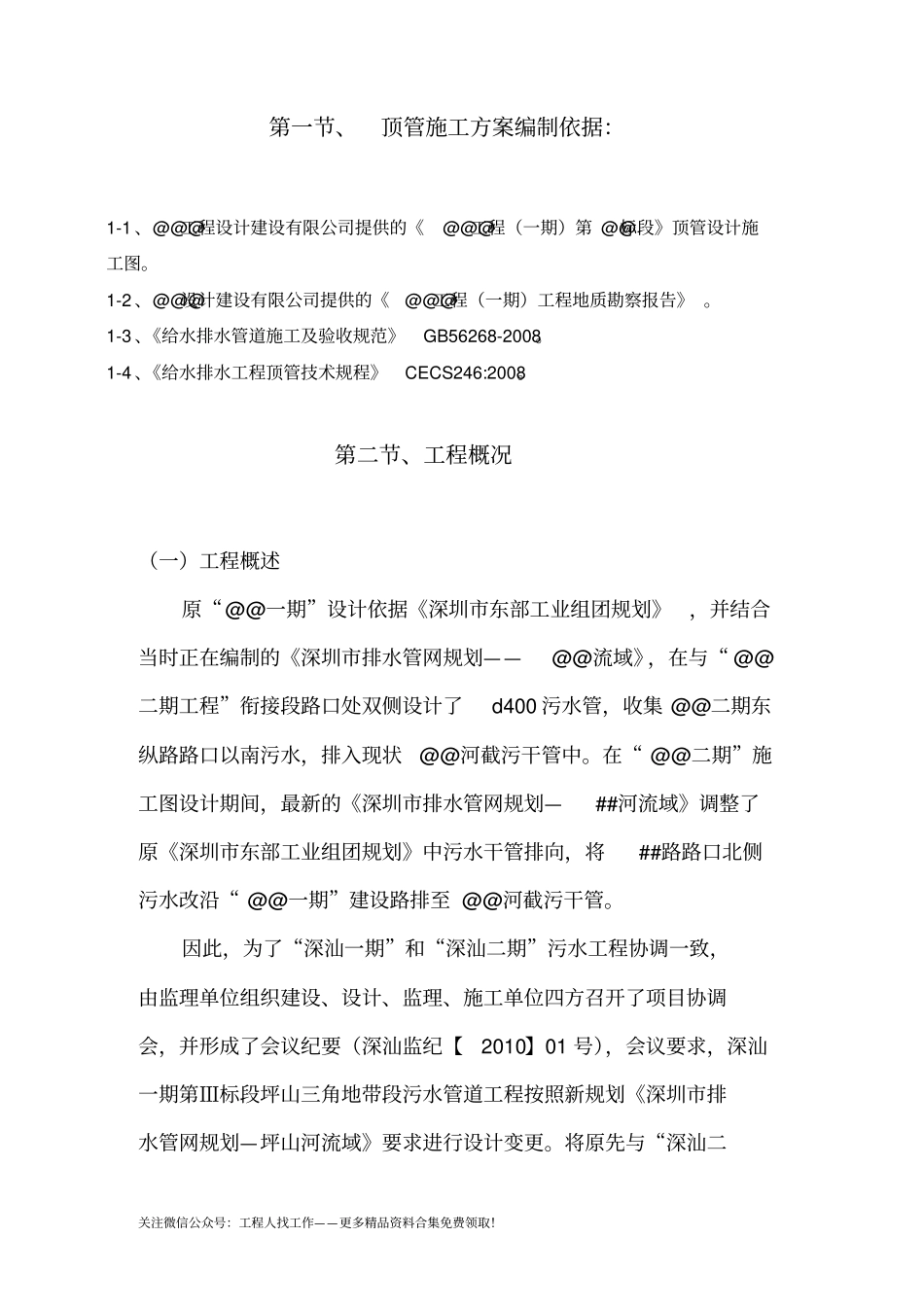

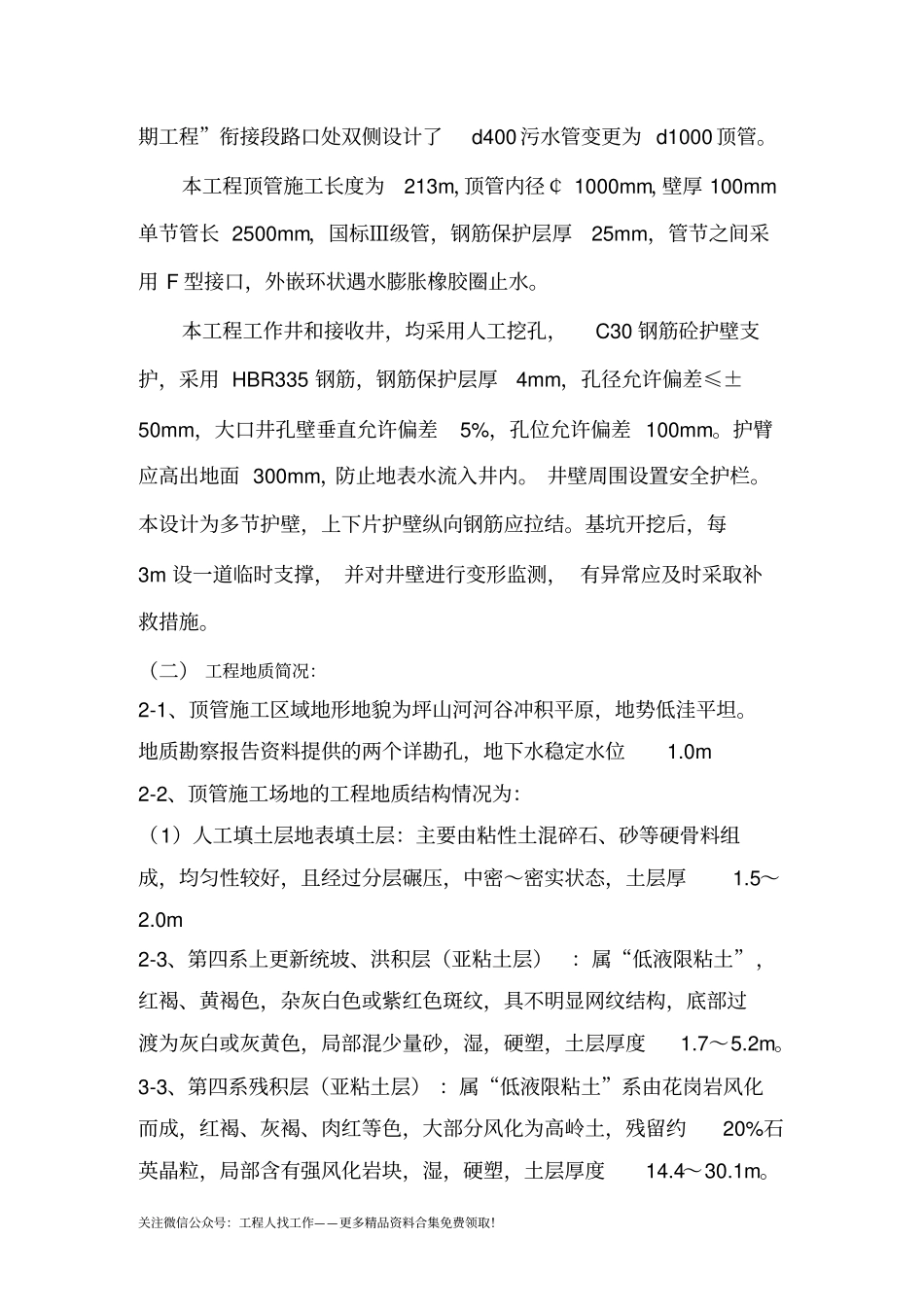

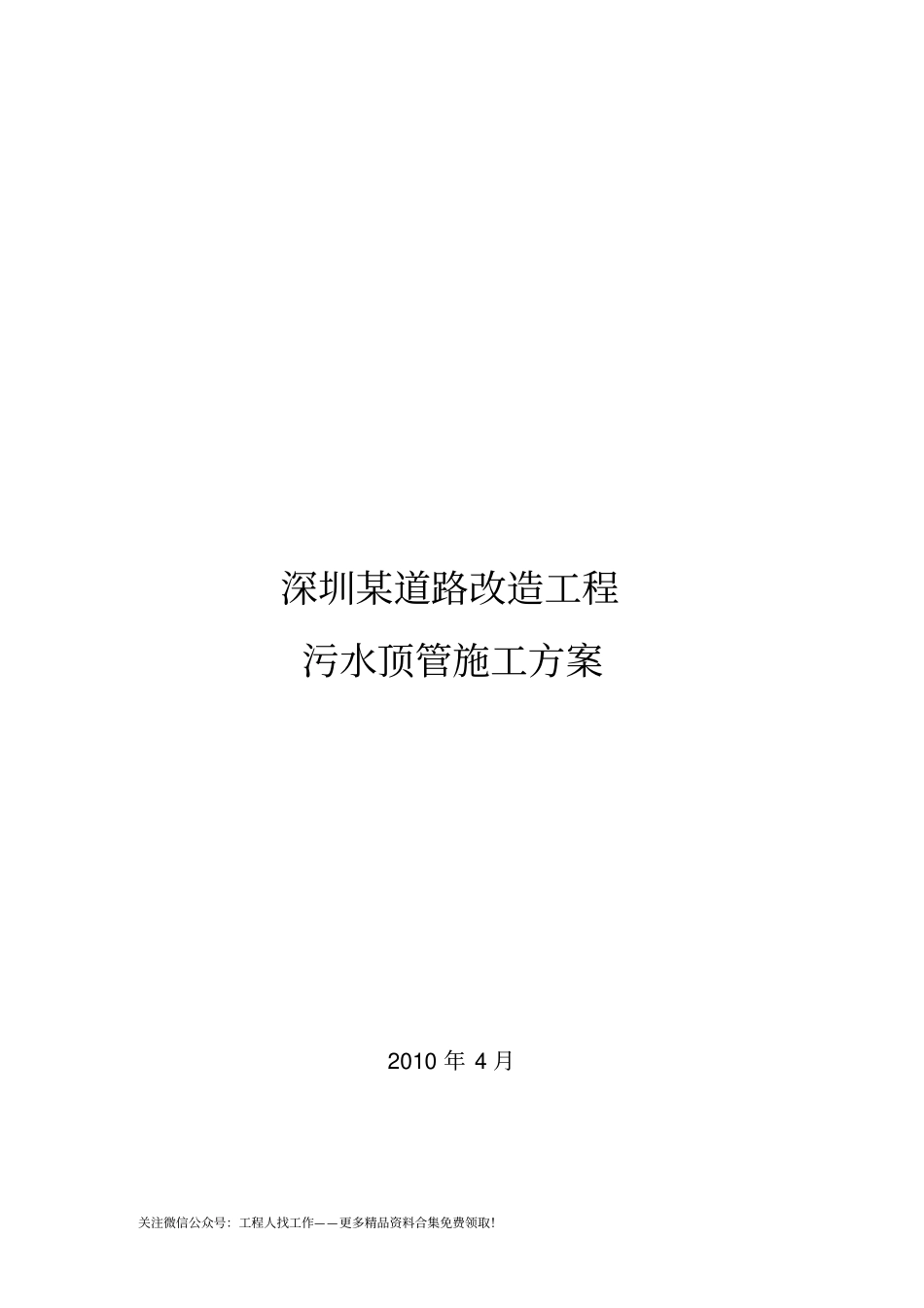

关注微信公众号：工程人找工作——更多精品资料合集免费领取！深圳某道路改造工程污水顶管施工方案2010年4月关注微信公众号：工程人找工作——更多精品资料合集免费领取！第一节、顶管施工方案编制依据：1-1、@@@工程设计建设有限公司提供的《@@@工程（一期）第@@标段》顶管设计施工图。1-2、@@@设计建设有限公司提供的《@@@工程（一期）工程地质勘察报告》。1-3、《给水排水管道施工及验收规范》GB56268-2008。1-4、《给水排水工程顶管技术规程》CECS246:2008。第二节、工程概况（一）工程概述原“@@一期”设计依据《深圳市东部工业组团规划》，并结合当时正在编制的《深圳市排水管网规划——@@流域》，在与“@@二期工程”衔接段路口处双侧设计了d400污水管，收集@@二期东纵路路口以南污水，排入现状@@河截污干管中。在“@@二期”施工图设计期间，最新的《深圳市排水管网规划—##河流域》调整了原《深圳市东部工业组团规划》中污水干管排向，将##路路口北侧污水改沿“@@一期”建设路排至@@河截污干管。因此，为了“深汕一期”和“深汕二期”污水工程协调一致，由监理单位组织建设、设计、监理、施工单位四方召开了项目协调会，并形成了会议纪要（深汕监纪【2010】01号），会议要求，深汕一期第Ⅲ标段坪山三角地带段污水管道工程按照新规划《深圳市排水管网规划—坪山河流域》要求进行设计变更。将原先与“深汕二关注微信公众号：工程人找工作——更多精品资料合集免费领取！期工程”衔接段路口处双侧设计了d400污水管变更为d1000顶管。本工程顶管施工长度为213m，顶管内径￠1000mm，壁厚100mm单节管长2500mm，国标Ⅲ级管，钢筋保护层厚25mm，管节之间采用F型接口，外嵌环状遇水膨胀橡胶圈止水。本工程工作井和接收井，均采用人工挖孔，C30钢筋砼护壁支护，采用HBR335钢筋，钢筋保护层厚4mm，孔径允许偏差≤±50mm，大口井孔壁垂直允许偏差5%，孔位允许偏差100mm。护臂应高出地面300mm，防止地表水流入井内。井壁周围设置安全护栏。本设计为多节护壁，上下片护壁纵向钢筋应拉结。基坑开挖后，每3m设一道临时支撑，并对井壁进行变形监测，有异常应及时采取补救措施。（二）工程地质简况：2-1、顶管施工区域地形地貌为坪山河河谷冲积平原，地势低洼平坦。地质勘察报告资料提供的两个详勘孔，地下水稳定水位1.0m2-2、顶管施工场地的工程地质结构情况为：（1）人工填土层地表填土层：主要由粘性土混碎石、砂等硬骨料组成，均匀性较好，且经过分层碾压，中密～密实状态，土层厚1.5～2.0m2-3、第四系上更新统坡、洪积层（亚粘土层）：属“低液限粘土”，红褐、黄褐色，杂灰白色或紫红色斑纹，具不明显网纹结构，底部过渡为灰白或灰黄色，局部混少量砂，湿，硬塑，土层厚度1.7～5.2m。3-3、第四系残积层（亚粘土层）：属“低液限粘土”系由花岗岩风化而成，红褐、灰褐、肉红等色，大部分风化为高岭土，残留约20%石英晶粒，局部含有强风化岩块，湿，硬塑，土层厚度14.4～30.1m。关注微信公众号：工程人找工作——更多精品资料合集免费领取！（三）顶管平面布置：顶管平面标意图第三节、顶管施工方案顶管是一种非开挖性的地下管道施工，在国内城市建设不断发展条件下，市政管道建设标准已趋向于环境保护法制化，过去采用的管道铺设方法在城市建设规划中受到很大制约，顶管施工则是近几年应用市政管道施工的新技术和新方法。前在地下顶管施工中通常采用机械式和手掘式两种方法。机械顶管技术是引进和吸收国外一些设备制造工艺，因为设备制作材料和工艺缺陷，国产的小型顶管机械远不能满足不同工程地质施工条件，具有很大的局限性，在深圳地区地下顶管工作中，一般均采用手掘式施工技术。手掘式顶管施工又称为人工顶管，是目前应用顶管工程较为普遍的施工方法，特别是在深圳地区基本上顶管施工均采用此方法。手掘式顶管施工是采用人工挖掘机械顶进的方法，通过人力机械组合来完关注微信公众号：工程人找工作——更多精品资料合集免费领取！成顶管施工过程，手掘式施工特点是适应工程地质条件较为广泛，在不同地质结构条件下，利用人力挖掘条件可以消除地下隐蔽物影响顶管施工因素，直观的了解...
