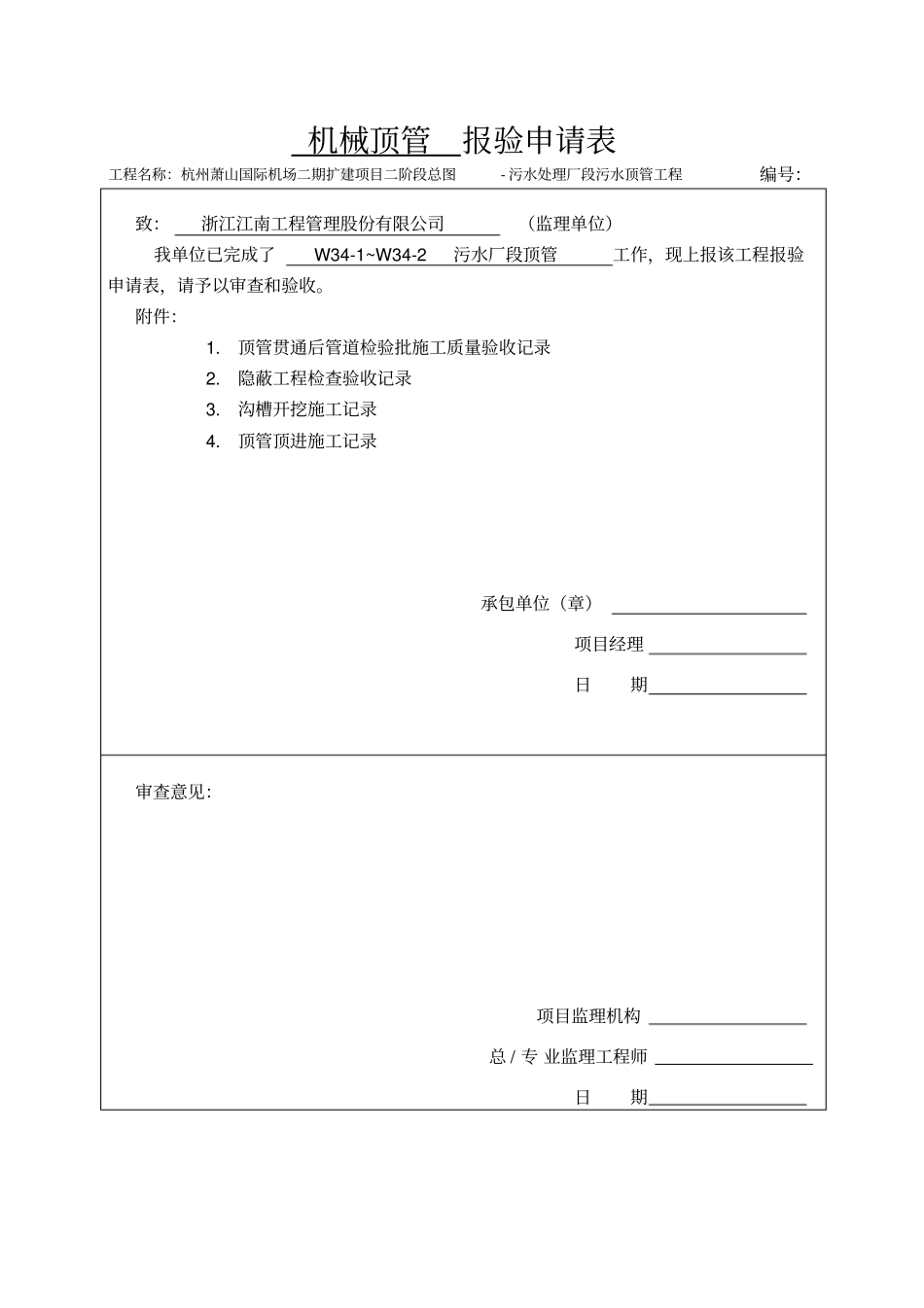

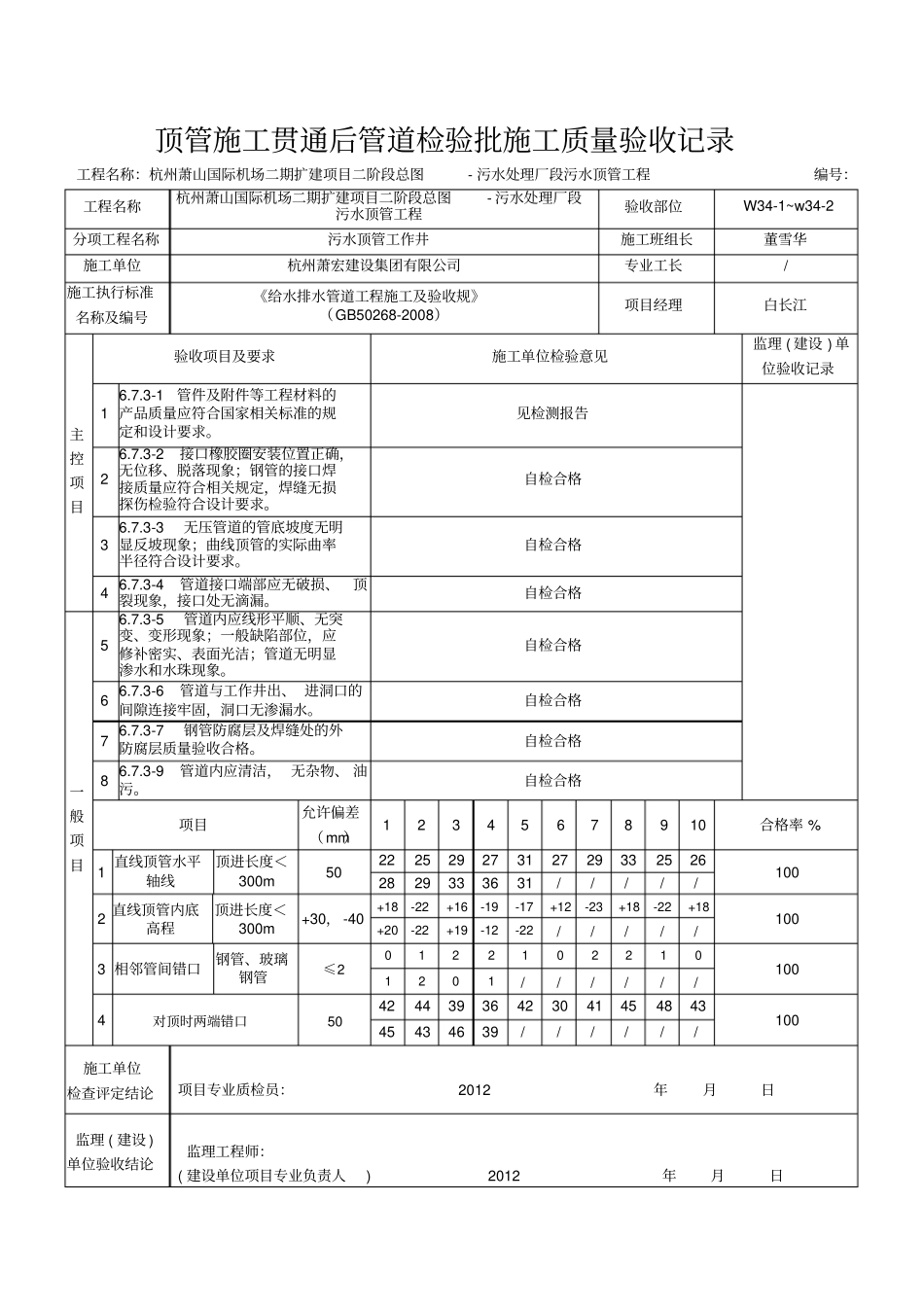

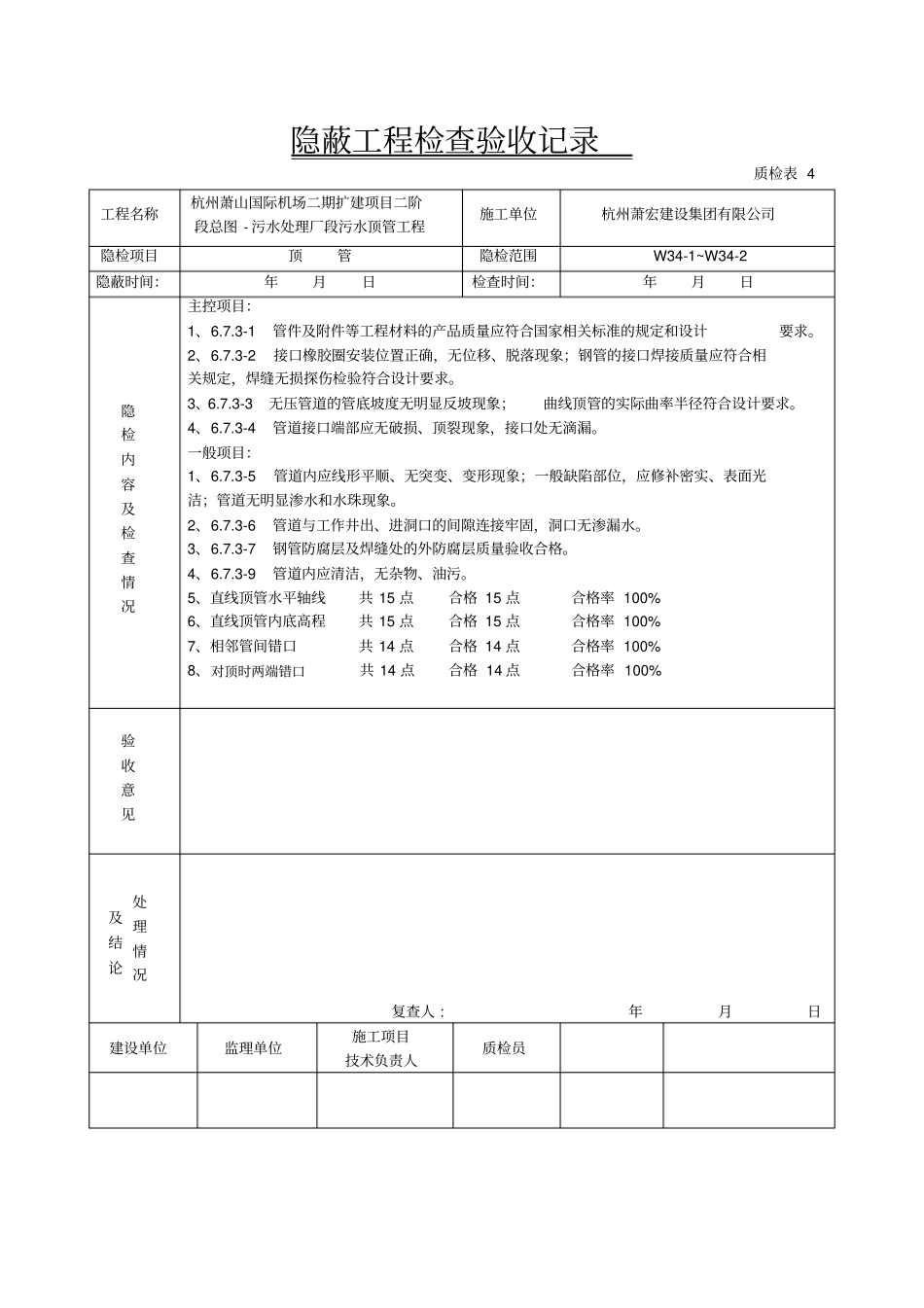

机械顶管报验申请表工程名称:杭州萧山国际机场二期扩建项目二阶段总图-污水处理厂段污水顶管工程编号:致:浙江江南工程管理股份有限公司(监理单位)我单位已完成了W34-1~W34-2污水厂段顶管工作,现上报该工程报验申请表,请予以审查和验收。附件:1.顶管贯通后管道检验批施工质量验收记录2.隐蔽工程检查验收记录3.沟槽开挖施工记录4.顶管顶进施工记录承包单位(章)项目经理日期审查意见:项目监理机构总/专业监理工程师日期顶管施工贯通后管道检验批施工质量验收记录工程名称:杭州萧山国际机场二期扩建项目二阶段总图-污水处理厂段污水顶管工程编号:工程名称杭州萧山国际机场二期扩建项目二阶段总图-污水处理厂段污水顶管工程验收部位W34-1~w34-2分项工程名称污水顶管工作井施工班组长董雪华施工单位杭州萧宏建设集团有限公司专业工长/施工执行标准名称及编号《给水排水管道工程施工及验收规》(GB50268-2008)项目经理白长江主控项目验收项目及要求施工单位检验意见监理(建设)单位验收记录16.7.3-1管件及附件等工程材料的产品质量应符合国家相关标准的规定和设计要求。见检测报告26.7.3-2接口橡胶圈安装位置正确,无位移、脱落现象;钢管的接口焊接质量应符合相关规定,焊缝无损探伤检验符合设计要求。自检合格36.7.3-3无压管道的管底坡度无明显反坡现象;曲线顶管的实际曲率半径符合设计要求。自检合格46.7.3-4管道接口端部应无破损、顶裂现象,接口处无滴漏。自检合格一般项目56.7.3-5管道内应线形平顺、无突变、变形现象;一般缺陷部位,应修补密实、表面光洁;管道无明显渗水和水珠现象。自检合格66.7.3-6管道与工作井出、进洞口的间隙连接牢固,洞口无渗漏水。自检合格76.7.3-7钢管防腐层及焊缝处的外防腐层质量验收合格。自检合格86.7.3-9管道内应清洁,无杂物、油污。自检合格项目允许偏差(mm)12345678910合格率%1直线顶管水平轴线顶进长度<300m50222529273127293325261002829333631/////2直线顶管内底高程顶进长度<300m+30,-40+18-22+16-19-17+12-23+18-22+18100+20-22+19-12-22/////3相邻管间错口钢管、玻璃钢管≤201221022101001201//////4对顶时两端错口504244393642304145484310045434639//////施工单位检查评定结论项目专业质检员:2012年月日监理(建设)单位验收结论监理工程师:(建设单位项目专业负责人)2012年月日隐蔽工程检查验收记录质检表4工程名称杭州萧山国际机场二期扩建项目二阶段总图-污水处理厂段污水顶管工程施工单位杭州萧宏建设集团有限公司隐检项目顶管隐检范围W34-1~W34-2隐蔽时间:年月日检查时间:年月日隐检内容及检查情况主控项目:1、6.7.3-1管件及附件等工程材料的产品质量应符合国家相关标准的规定和设计要求。2、6.7.3-2接口橡胶圈安装位置正确,无位移、脱落现象;钢管的接口焊接质量应符合相关规定,焊缝无损探伤检验符合设计要求。3、6.7.3-3无压管道的管底坡度无明显反坡现象;曲线顶管的实际曲率半径符合设计要求。4、6.7.3-4管道接口端部应无破损、顶裂现象,接口处无滴漏。一般项目:1、6.7.3-5管道内应线形平顺、无突变、变形现象;一般缺陷部位,应修补密实、表面光洁;管道无明显渗水和水珠现象。2、6.7.3-6管道与工作井出、进洞口的间隙连接牢固,洞口无渗漏水。3、6.7.3-7钢管防腐层及焊缝处的外防腐层质量验收合格。4、6.7.3-9管道内应清洁,无杂物、油污。5、直线顶管水平轴线共15点合格15点合格率100%6、直线顶管内底高程共15点合格15点合格率100%7、相邻管间错口共14点合格14点合格率100%8、对顶时两端错口共14点合格14点合格率100%验收意见处理情况及结论复查人:年月日建设单位监理单位施工项目技术负责人质检员顶管工程顶进记录注:①表中7-14栏单位为毫米。②表中5*6=7向上游坡度记(+),向下游坡度记(—)。在工作坑内要有一个固定坡度起点。③后视坑内水准点的高程一般应为坡度起点的管内底设计标高。④9-10若得正值记入11,若得负值记入12.⑤每测一次,记录一行,各栏均需要认真填写。⑥备注栏内可填写纠偏情况。施工项目技术负责人:施工员:质检员:顶管工程顶进记录工程名称杭州萧山国际机场二期扩建项...
