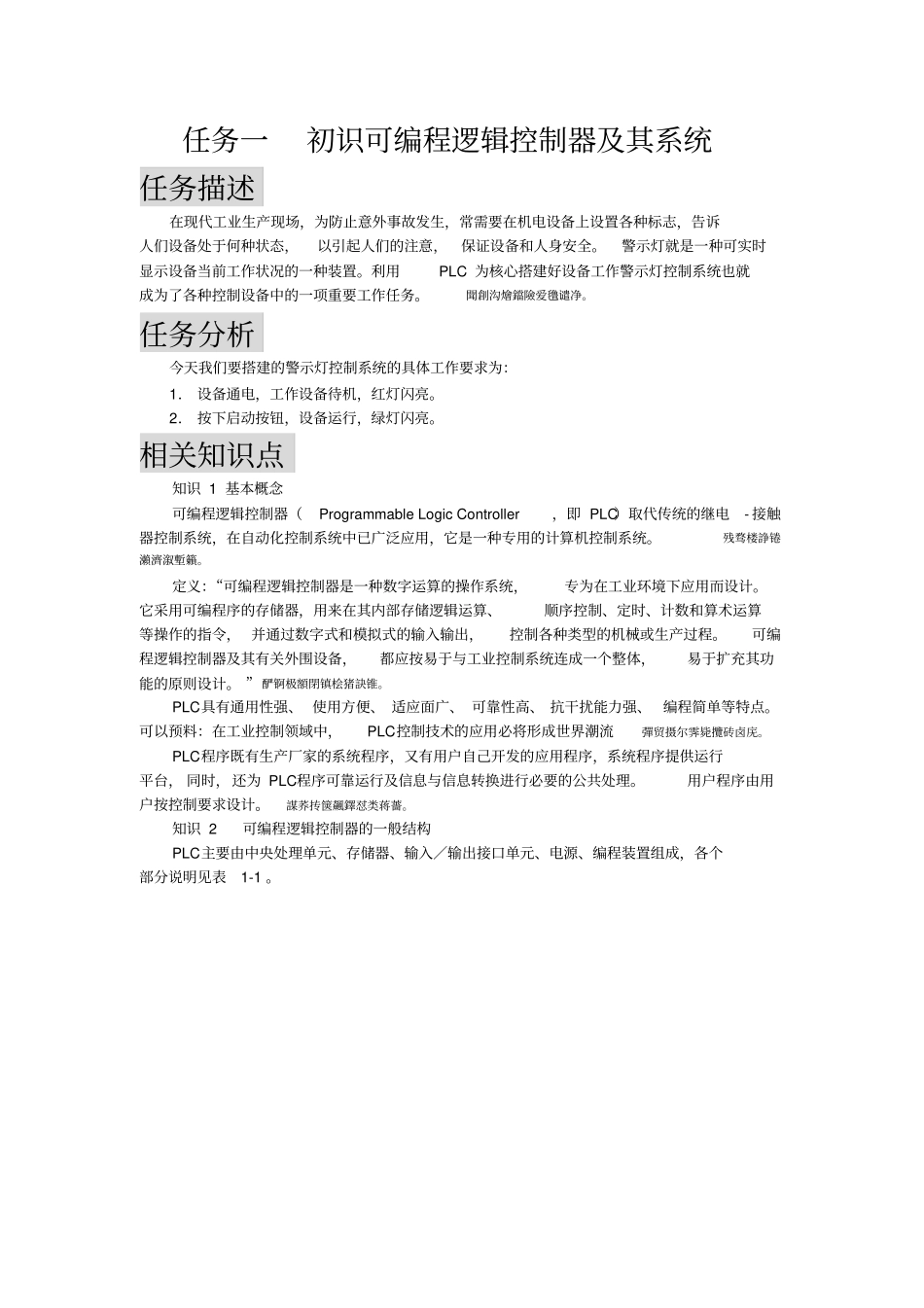

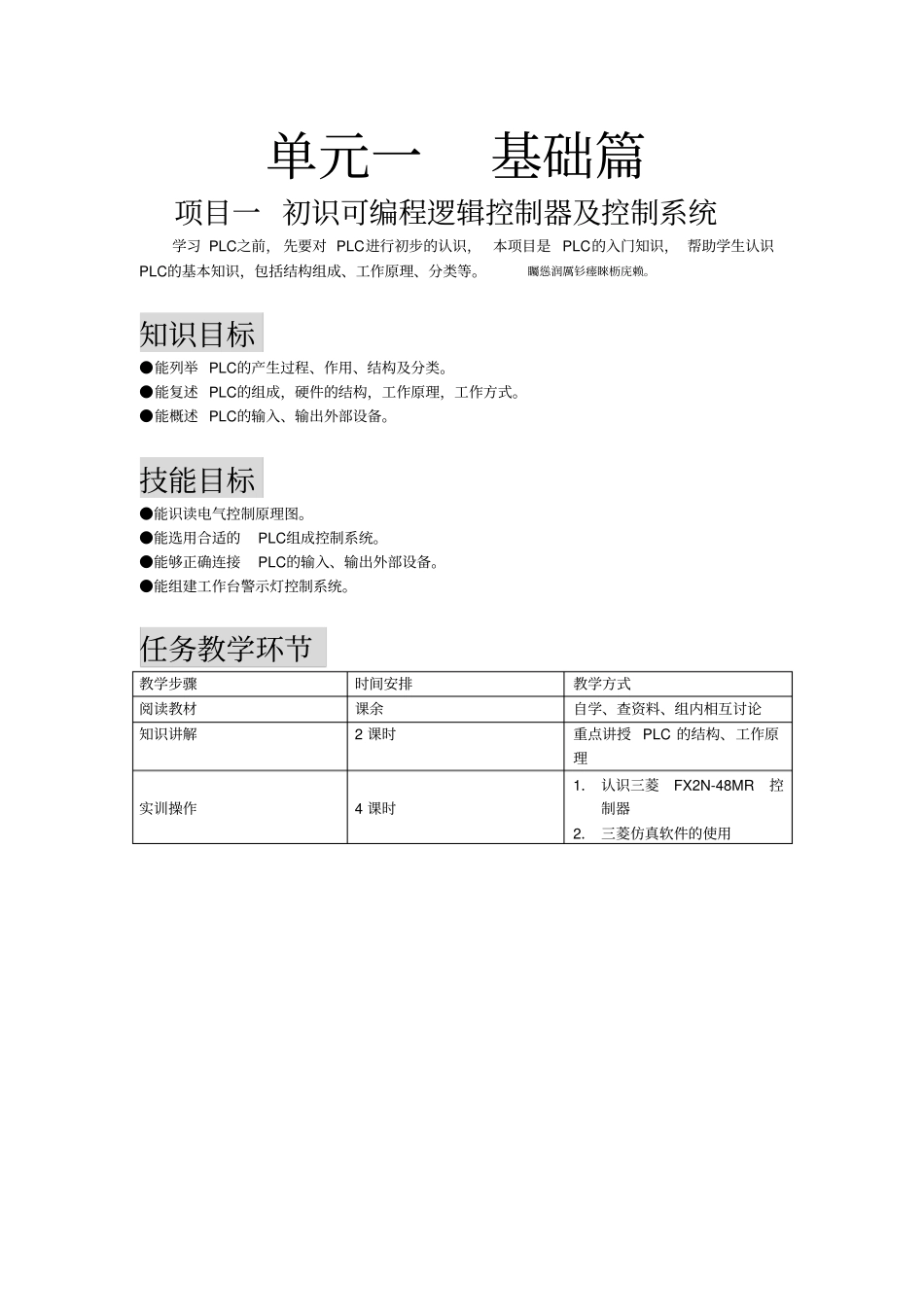

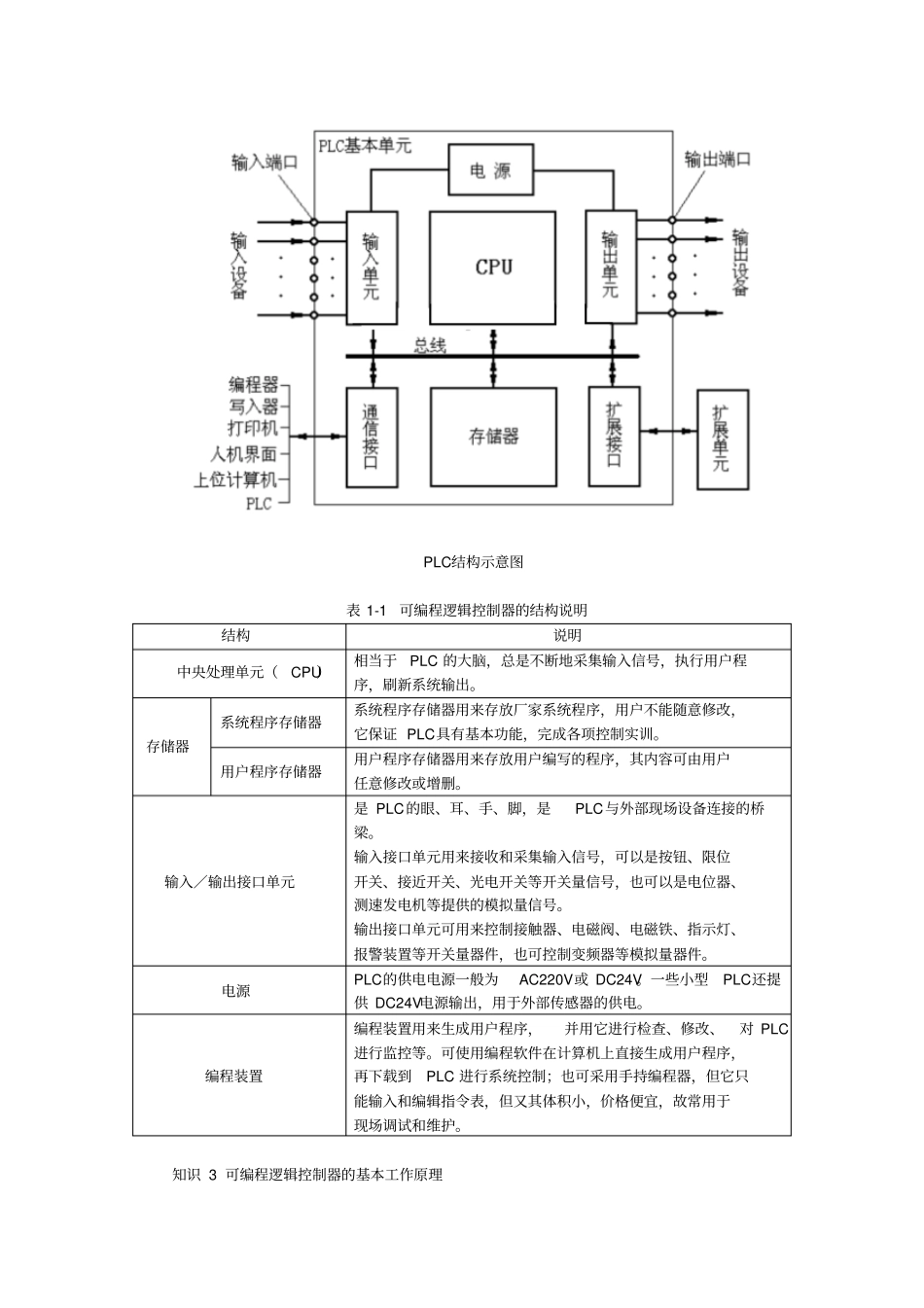

单元一基础篇项目一初识可编程逻辑控制器及控制系统学习PLC之前，先要对PLC进行初步的认识，本项目是PLC的入门知识，帮助学生认识PLC的基本知识，包括结构组成、工作原理、分类等。矚慫润厲钐瘗睞枥庑赖。知识目标●能列举PLC的产生过程、作用、结构及分类。●能复述PLC的组成，硬件的结构，工作原理，工作方式。●能概述PLC的输入、输出外部设备。技能目标●能识读电气控制原理图。●能选用合适的PLC组成控制系统。●能够正确连接PLC的输入、输出外部设备。●能组建工作台警示灯控制系统。任务教学环节教学步骤时间安排教学方式阅读教材课余自学、查资料、组内相互讨论知识讲解2课时重点讲授PLC的结构、工作原理实训操作4课时1．认识三菱FX2N-48MR控制器2．三菱仿真软件的使用任务一初识可编程逻辑控制器及其系统任务描述在现代工业生产现场，为防止意外事故发生，常需要在机电设备上设置各种标志，告诉人们设备处于何种状态，以引起人们的注意，保证设备和人身安全。警示灯就是一种可实时显示设备当前工作状况的一种装置。利用PLC为核心搭建好设备工作警示灯控制系统也就成为了各种控制设备中的一项重要工作任务。聞創沟燴鐺險爱氇谴净。任务分析今天我们要搭建的警示灯控制系统的具体工作要求为：1．设备通电，工作设备待机，红灯闪亮。2．按下启动按钮，设备运行，绿灯闪亮。相关知识点知识1基本概念可编程逻辑控制器（ProgrammableLogicController，即PLC）取代传统的继电-接触器控制系统，在自动化控制系统中已广泛应用，它是一种专用的计算机控制系统。残骛楼諍锩瀨濟溆塹籟。定义：“可编程逻辑控制器是一种数字运算的操作系统，专为在工业环境下应用而设计。它采用可编程序的存储器，用来在其内部存储逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式和模拟式的输入输出，控制各种类型的机械或生产过程。可编程逻辑控制器及其有关外围设备，都应按易于与工业控制系统连成一个整体，易于扩充其功能的原则设计。”酽锕极額閉镇桧猪訣锥。PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。可以预料：在工业控制领域中，PLC控制技术的应用必将形成世界潮流彈贸摄尔霁毙攬砖卤庑。PLC程序既有生产厂家的系统程序，又有用户自己开发的应用程序，系统程序提供运行平台，同时，还为PLC程序可靠运行及信息与信息转换进行必要的公共处理。用户程序由用户按控制要求设计。謀荞抟箧飆鐸怼类蒋薔。知识2可编程逻辑控制器的一般结构PLC主要由中央处理单元、存储器、输入∕输出接口单元、电源、编程装置组成，各个部分说明见表1-1。PLC结构示意图表1-1可编程逻辑控制器的结构说明结构说明中央处理单元（CPU）相当于PLC的大脑，总是不断地采集输入信号，执行用户程序，刷新系统输出。存储器系统程序存储器系统程序存储器用来存放厂家系统程序，用户不能随意修改，它保证PLC具有基本功能，完成各项控制实训。用户程序存储器用户程序存储器用来存放用户编写的程序，其内容可由用户任意修改或增删。输入∕输出接口单元是PLC的眼、耳、手、脚，是PLC与外部现场设备连接的桥梁。输入接口单元用来接收和采集输入信号，可以是按钮、限位开关、接近开关、光电开关等开关量信号，也可以是电位器、测速发电机等提供的模拟量信号。输出接口单元可用来控制接触器、电磁阀、电磁铁、指示灯、报警装置等开关量器件，也可控制变频器等模拟量器件。电源PLC的供电电源一般为AC220V或DC24V。一些小型PLC还提供DC24V电源输出，用于外部传感器的供电。编程装置编程装置用来生成用户程序，并用它进行检查、修改、对PLC进行监控等。可使用编程软件在计算机上直接生成用户程序，再下载到PLC进行系统控制；也可采用手持编程器，但它只能输入和编辑指令表，但又其体积小，价格便宜，故常用于现场调试和维护。知识3可编程逻辑控制器的基本工作原理PLC采用周而复始的循环扫描工作原理，大致有以下三个阶段，工作过程如下图所示：PLC工作过程示意图各阶段主要完成的工作见表1-2。表1-2PLC工作过程描述阶段工作过程描述输入采样阶段CPU不断对输入接口进行扫描，采集...
