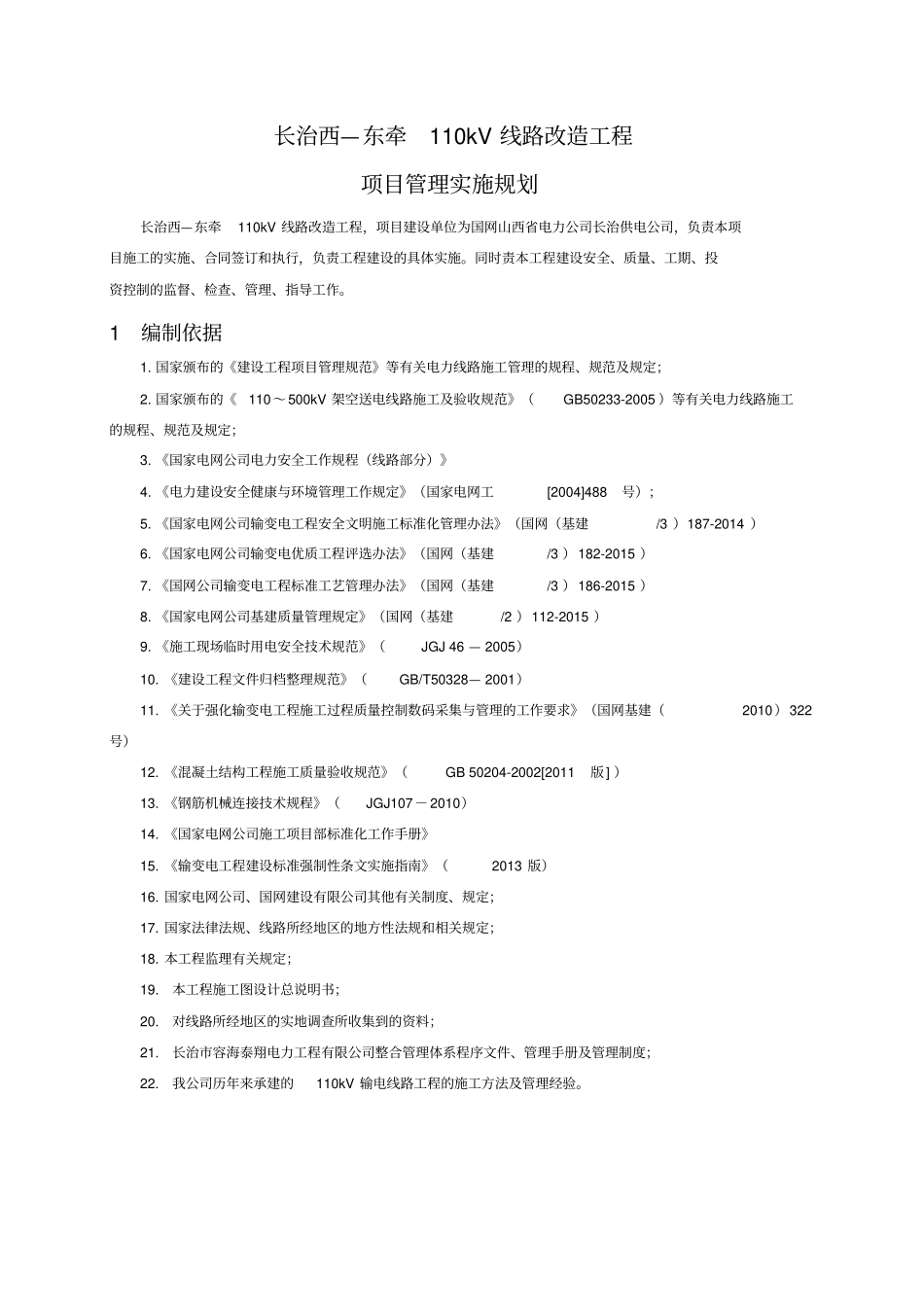

目录长治西—东牵110kV线路改造工程项目管理实施规划长治西—东牵110kV线路改造工程，项目建设单位为国网山西省电力公司长治供电公司，负责本项目施工的实施、合同签订和执行，负责工程建设的具体实施。同时责本工程建设安全、质量、工期、投资控制的监督、检查、管理、指导工作。1编制依据1.国家颁布的《建设工程项目管理规范》等有关电力线路施工管理的规程、规范及规定；2.国家颁布的《110～500kV架空送电线路施工及验收规范》（GB50233-2005）等有关电力线路施工的规程、规范及规定；3.《国家电网公司电力安全工作规程（线路部分）》4.《电力建设安全健康与环境管理工作规定》（国家电网工[2004]488号）；5.《国家电网公司输变电工程安全文明施工标准化管理办法》（国网（基建/3）187-2014）6.《国家电网公司输变电优质工程评选办法》（国网（基建/3）182-2015）7.《国网公司输变电工程标准工艺管理办法》（国网（基建/3）186-2015）8.《国家电网公司基建质量管理规定》（国网（基建/2）112-2015）9.《施工现场临时用电安全技术规范》（JGJ46—2005）10.《建设工程文件归档整理规范》（GB/T50328—2001）11.《关于强化输变电工程施工过程质量控制数码采集与管理的工作要求》（国网基建（2010）322号）12.《混凝土结构工程施工质量验收规范》（GB50204-2002[2011版]）13.《钢筋机械连接技术规程》（JGJ107－2010）14.《国家电网公司施工项目部标准化工作手册》15.《输变电工程建设标准强制性条文实施指南》（2013版）16.国家电网公司、国网建设有限公司其他有关制度、规定；17.国家法律法规、线路所经地区的地方性法规和相关规定；18.本工程监理有关规定；19.本工程施工图设计总说明书；20.对线路所经地区的实地调查所收集到的资料；21.长治市容海泰翔电力工程有限公司整合管理体系程序文件、管理手册及管理制度；22.我公司历年来承建的110kV输电线路工程的施工方法及管理经验。2工程概况与工程实施条件分析2.1工程概述2.1.1工程简述工程名称：长治西—东牵110kV线路改造工程建设地点：山西省长治市长子县建设单位：国网山西省电力公司长治供电公司项目管理单位：国网山西省电力公司长治供电公司设计单位：山西长治供电勘测设计院监理单位：山西锦通工程项目管理咨询有限公司项目批准文号：晋电基建〔2013〕635号晋电经研规划〔2013〕38号质量要求：全面应用国家公司标准工艺，分部分项工程优良率100%，单位工程达优良级标准,创国网公司优质工程。工期要求：2014年11月28日完工。2.1.2路径及工程规模线路于原线路110kV长治西—东牵I回37#大号侧增加耐张塔，左转跨越110kV长宋线至园区规划外东北角，右转经薛家庄村东、高河能源厂区西侧，跨越公路至小庄村西南角，右转至原线路54#杆大号侧15米，左转与原线路相接。长治西—东牵110kV线路改造工程，改造全长5.5kM，新建共计杆塔21基，单回路直线杆塔16基，单回路耐张杆塔5基，导线采用JL/GIA-185/30型钢芯铝绞线，地线二根采用GJ-80镀锌钢绞线。拆除部分：拆除原38#—54#，合计17基杆塔，拆除线路合计全长3.8kM，更换号牌67基。线路经过地区地貌100%为平地，地质情况沿线黄土类亚粘性土占100%。2.2工程设计特点、工程量110千伏线路新建铁塔型均采用单回路架设，以典设1A4模块为主。JL/G1A-185/30导线根据杆塔张力要求及导线计算拉断力，本线路的导线最大使用张力为33746.92N,安全系数2.6。根据“设计技术规程”要求，需要安装防振锤作为防振措施，导线采用FDYJ－3/5型、地线采用FDYJ－2/G型。钻220kV线路1处，跨110kV线路1处，跨35kV线路13处，跨10kV线路24处，低压及通信线25处，公路4处。线路沿线地形地貌、地质条件较复杂，线路沿线所径地貌单元主要为中低山区，全线地面标高550—850m（黄海高程系）。据有关资料知，黄土丘陵区黄土为湿陷性黄土，判定为Ⅱ级非自重湿陷性黄土。2.2.3工程量土石方量：9698.32方混凝土量：1500.9方杆塔基数：共48基（新建46基、利旧2基）接地基数：46基架线长度：15.22km钻220kV线路1处，跨110kV线路1处，跨35kV线路13处，跨10kV线路24处，低压及通信线25处，公路4处。2.3施工实施条件及自然环境...
