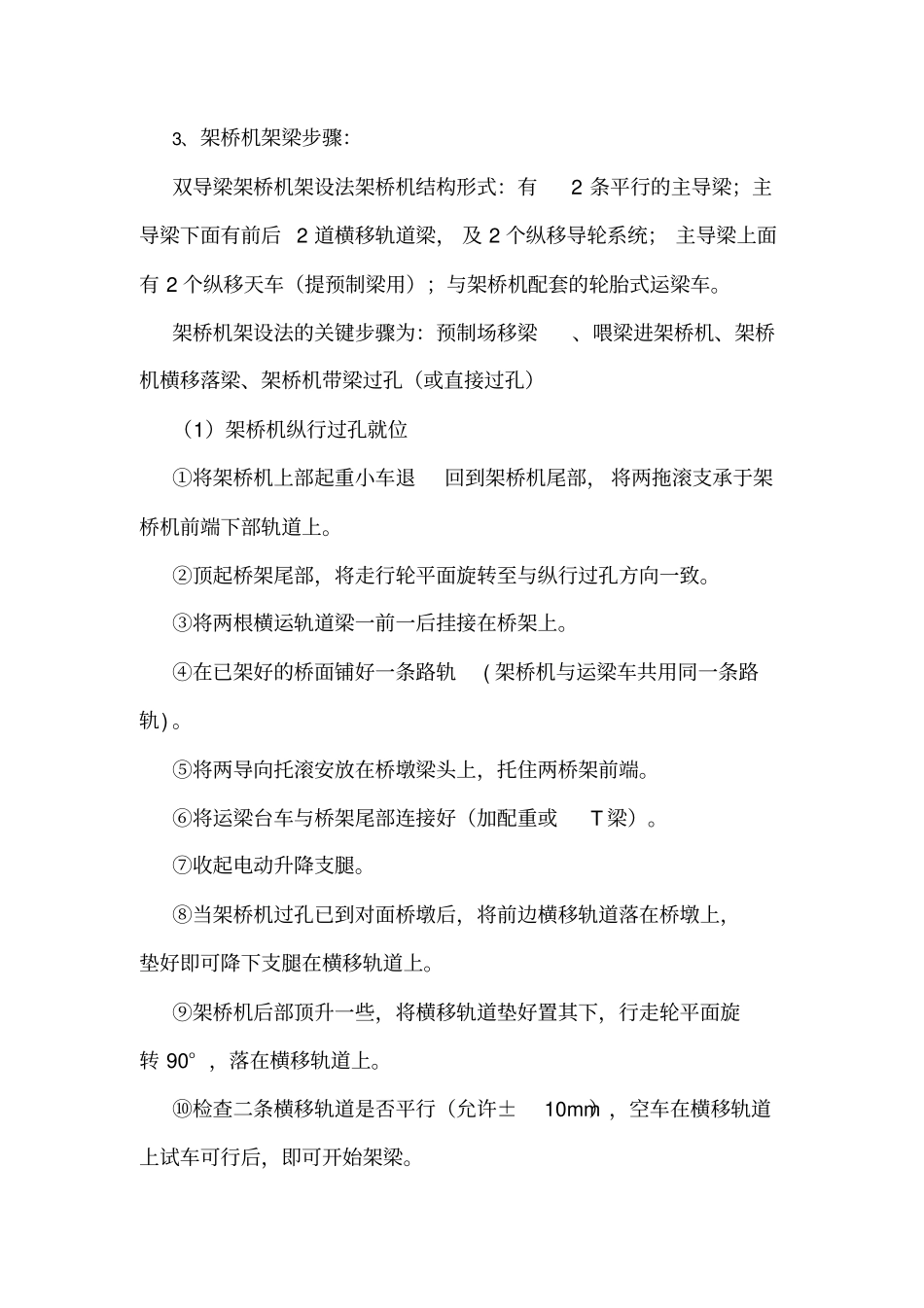

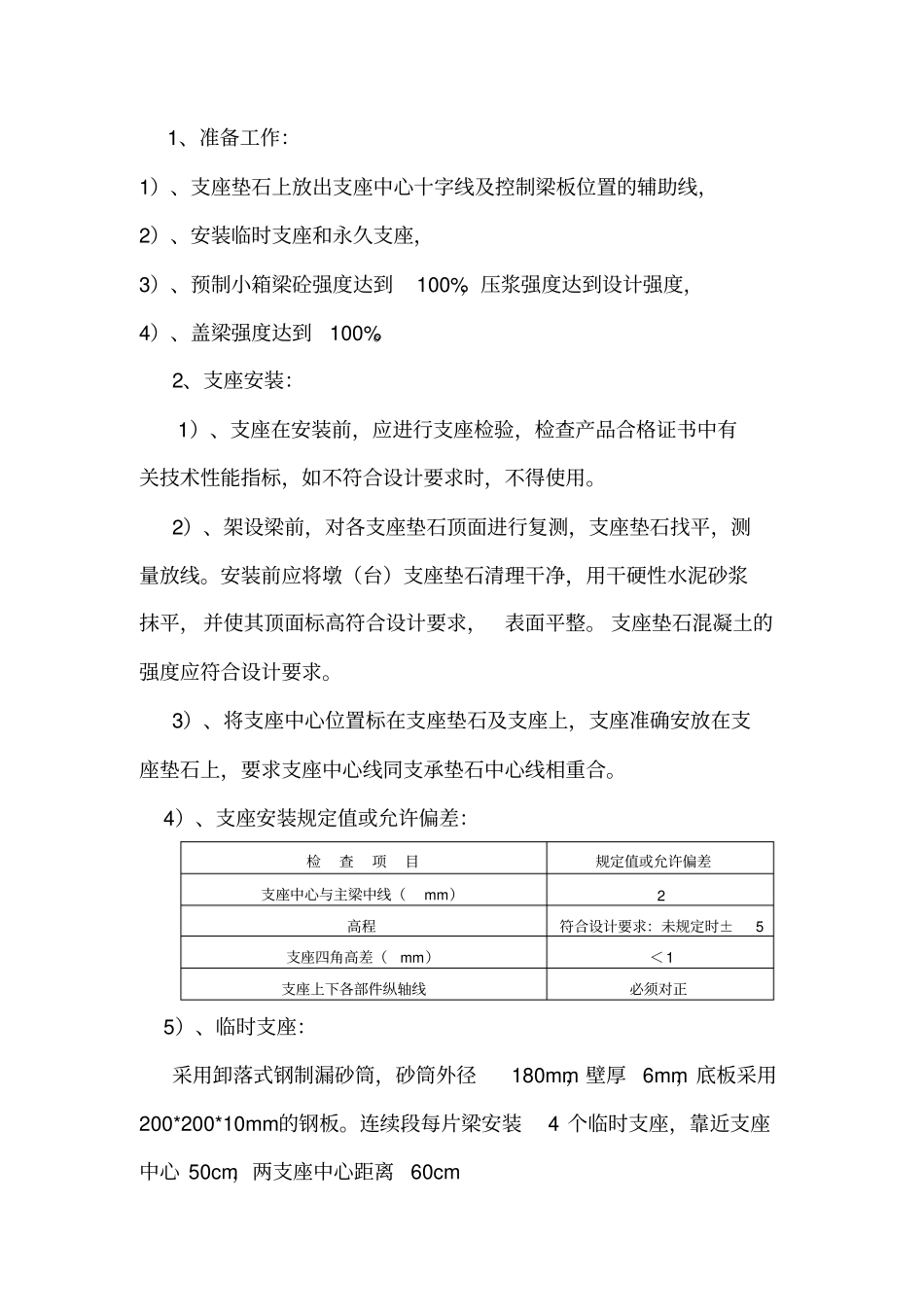

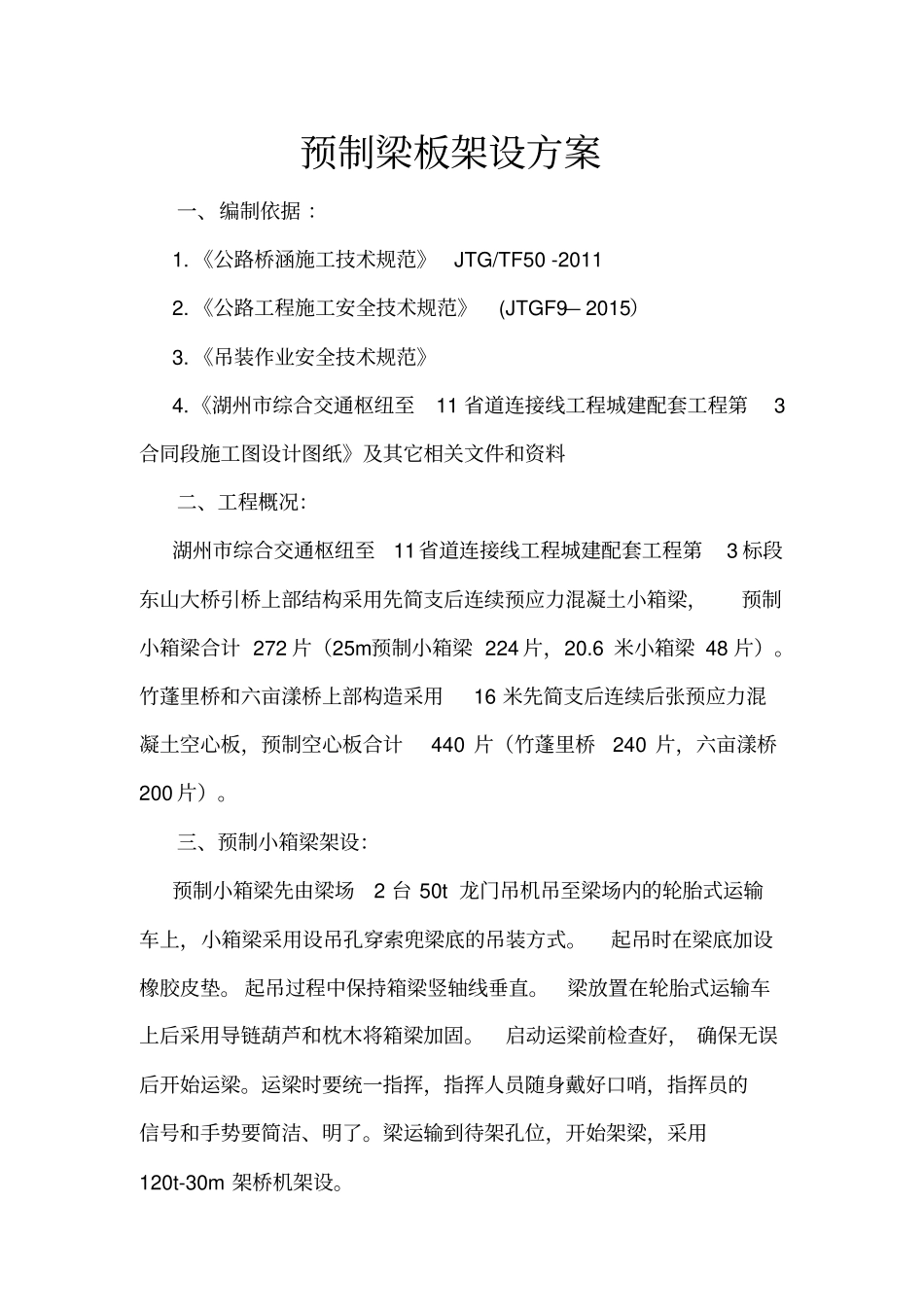

预制梁板架设方案一、编制依据：1.《公路桥涵施工技术规范》JTG/TF50-20112.《公路工程施工安全技术规范》(JTGF9—2015）3.《吊装作业安全技术规范》4.《湖州市综合交通枢纽至11省道连接线工程城建配套工程第3合同段施工图设计图纸》及其它相关文件和资料二、工程概况：湖州市综合交通枢纽至11省道连接线工程城建配套工程第3标段东山大桥引桥上部结构采用先简支后连续预应力混凝土小箱梁，预制小箱梁合计272片（25m预制小箱梁224片，20.6米小箱梁48片）。竹蓬里桥和六亩漾桥上部构造采用16米先简支后连续后张预应力混凝土空心板，预制空心板合计440片（竹蓬里桥240片，六亩漾桥200片）。三、预制小箱梁架设：预制小箱梁先由梁场2台50t龙门吊机吊至梁场内的轮胎式运输车上，小箱梁采用设吊孔穿索兜梁底的吊装方式。起吊时在梁底加设橡胶皮垫。起吊过程中保持箱梁竖轴线垂直。梁放置在轮胎式运输车上后采用导链葫芦和枕木将箱梁加固。启动运梁前检查好，确保无误后开始运梁。运梁时要统一指挥，指挥人员随身戴好口哨，指挥员的信号和手势要简洁、明了。梁运输到待架孔位，开始架梁，采用120t-30m架桥机架设。1、准备工作：1）、支座垫石上放出支座中心十字线及控制梁板位置的辅助线，2）、安装临时支座和永久支座，3）、预制小箱梁砼强度达到100%，压浆强度达到设计强度，4）、盖梁强度达到100%。2、支座安装：1）、支座在安装前，应进行支座检验，检查产品合格证书中有关技术性能指标，如不符合设计要求时，不得使用。2）、架设梁前，对各支座垫石顶面进行复测，支座垫石找平，测量放线。安装前应将墩（台）支座垫石清理干净，用干硬性水泥砂浆抹平，并使其顶面标高符合设计要求，表面平整。支座垫石混凝土的强度应符合设计要求。3）、将支座中心位置标在支座垫石及支座上，支座准确安放在支座垫石上，要求支座中心线同支承垫石中心线相重合。4）、支座安装规定值或允许偏差：检查项目规定值或允许偏差支座中心与主梁中线（mm）2高程符合设计要求：未规定时±5支座四角高差（mm）＜1支座上下各部件纵轴线必须对正5）、临时支座：采用卸落式钢制漏砂筒，砂筒外径180mm，壁厚6mm，底板采用200*200*10mm的钢板。连续段每片梁安装4个临时支座，靠近支座中心50cm，两支座中心距离60cm3、架桥机架梁步骤：双导梁架桥机架设法架桥机结构形式：有2条平行的主导梁；主导梁下面有前后2道横移轨道梁，及2个纵移导轮系统；主导梁上面有2个纵移天车（提预制梁用）；与架桥机配套的轮胎式运梁车。架桥机架设法的关键步骤为：预制场移梁、喂梁进架桥机、架桥机横移落梁、架桥机带梁过孔（或直接过孔）（1）架桥机纵行过孔就位①将架桥机上部起重小车退回到架桥机尾部，将两拖滚支承于架桥机前端下部轨道上。②顶起桥架尾部，将走行轮平面旋转至与纵行过孔方向一致。③将两根横运轨道梁一前一后挂接在桥架上。④在已架好的桥面铺好一条路轨(架桥机与运梁车共用同一条路轨)。⑤将两导向托滚安放在桥墩梁头上，托住两桥架前端。⑥将运梁台车与桥架尾部连接好（加配重或T梁）。⑦收起电动升降支腿。⑧当架桥机过孔已到对面桥墩后，将前边横移轨道落在桥墩上，垫好即可降下支腿在横移轨道上。⑨架桥机后部顶升一些，将横移轨道垫好置其下，行走轮平面旋转90°，落在横移轨道上。⑩检查二条横移轨道是否平行（允许±10mm），空车在横移轨道上试车可行后，即可开始架梁。（2）喂梁、架梁①桥架上两起重小车退回到尾部。②牵引车把运输车上的小箱梁推运至桥架尾部，并配合桥架上起重小车将T梁吊起，纵行至待架桥孔的跨度内。③架桥机横移到位，即可落梁。④落梁后，两起重小车退回到桥架尾部，架桥机横行到运梁轨道的位置，即可开始下一片梁的架设循环。4、施工注意事项及预防措施（1）梁体架设施工符合《公路桥涵施工技术规范》JTG/TF50-2011（2）安装前精确测量盖梁顶面支座垫石处的高程。（3）桥面未浇筑混凝土垫层前，禁止重型机械在桥上走行。5、劳动力安排及工期计划安排根据现场实际情况，计划投入120t-30m架桥机一台，一对50t龙门吊，一辆轮胎式运梁车，4台电焊机。计划投入架桥人员指挥员1名，副指...
