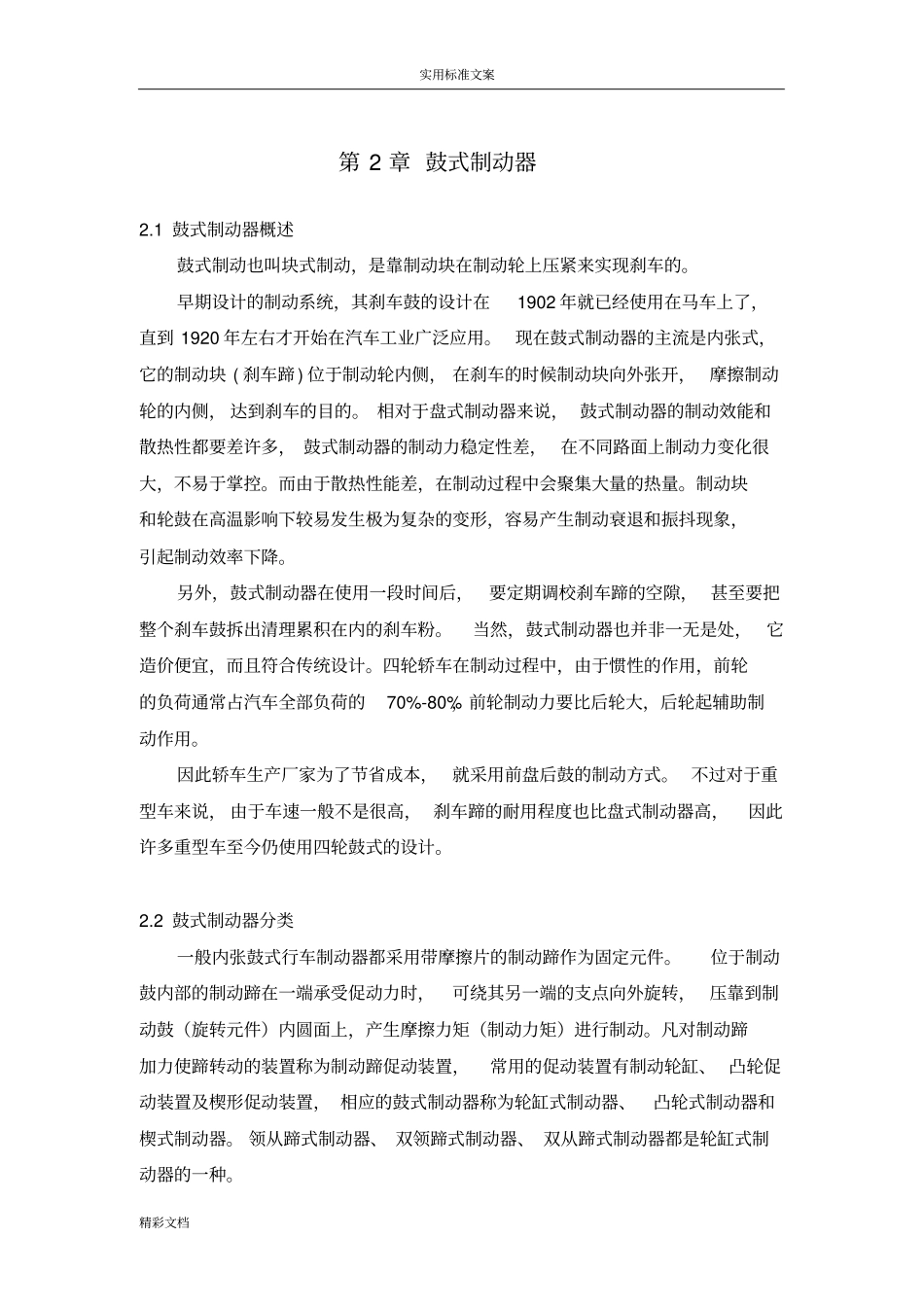

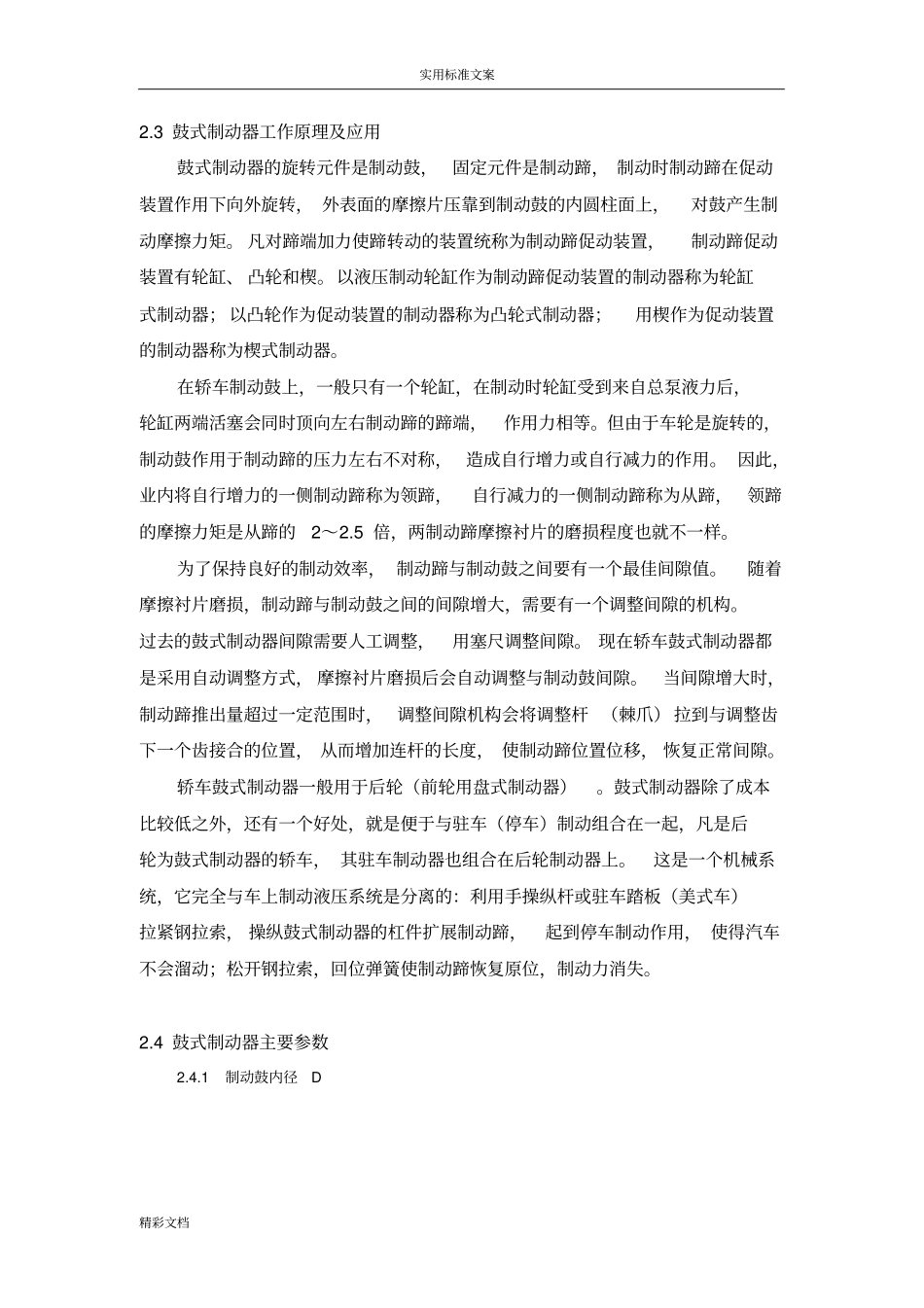

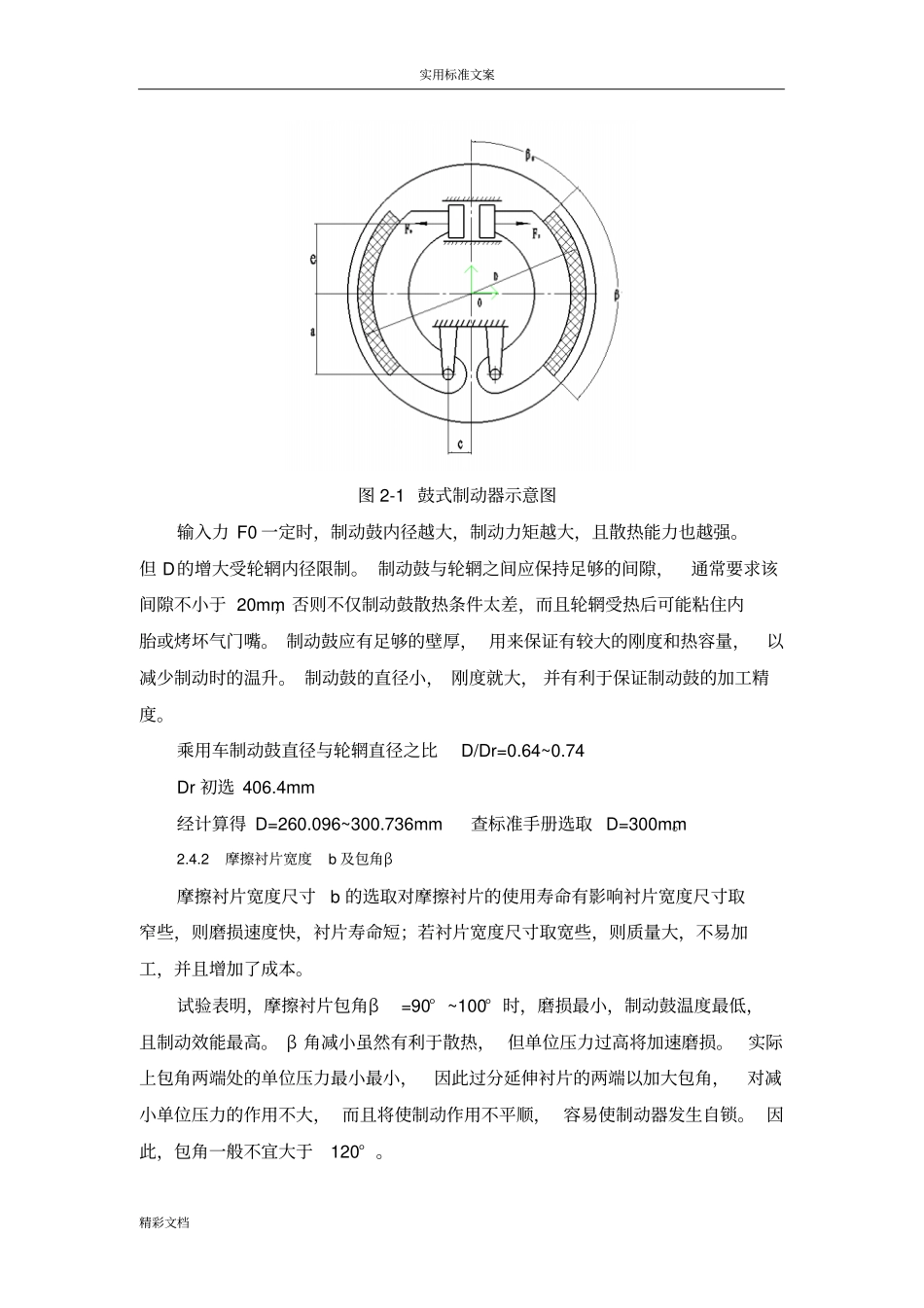

实用标准文案精彩文档第2章鼓式制动器2.1鼓式制动器概述鼓式制动也叫块式制动，是靠制动块在制动轮上压紧来实现刹车的。早期设计的制动系统，其刹车鼓的设计在1902年就已经使用在马车上了，直到1920年左右才开始在汽车工业广泛应用。现在鼓式制动器的主流是内张式，它的制动块(刹车蹄)位于制动轮内侧，在刹车的时候制动块向外张开，摩擦制动轮的内侧，达到刹车的目的。相对于盘式制动器来说，鼓式制动器的制动效能和散热性都要差许多，鼓式制动器的制动力稳定性差，在不同路面上制动力变化很大，不易于掌控。而由于散热性能差，在制动过程中会聚集大量的热量。制动块和轮鼓在高温影响下较易发生极为复杂的变形，容易产生制动衰退和振抖现象，引起制动效率下降。另外，鼓式制动器在使用一段时间后，要定期调校刹车蹄的空隙，甚至要把整个刹车鼓拆出清理累积在内的刹车粉。当然，鼓式制动器也并非一无是处，它造价便宜，而且符合传统设计。四轮轿车在制动过程中，由于惯性的作用，前轮的负荷通常占汽车全部负荷的70%-80%，前轮制动力要比后轮大，后轮起辅助制动作用。因此轿车生产厂家为了节省成本，就采用前盘后鼓的制动方式。不过对于重型车来说，由于车速一般不是很高，刹车蹄的耐用程度也比盘式制动器高，因此许多重型车至今仍使用四轮鼓式的设计。2.2鼓式制动器分类一般内张鼓式行车制动器都采用带摩擦片的制动蹄作为固定元件。位于制动鼓内部的制动蹄在一端承受促动力时，可绕其另一端的支点向外旋转，压靠到制动鼓（旋转元件）内圆面上，产生摩擦力矩（制动力矩）进行制动。凡对制动蹄加力使蹄转动的装置称为制动蹄促动装置，常用的促动装置有制动轮缸、凸轮促动装置及楔形促动装置，相应的鼓式制动器称为轮缸式制动器、凸轮式制动器和楔式制动器。领从蹄式制动器、双领蹄式制动器、双从蹄式制动器都是轮缸式制动器的一种。实用标准文案精彩文档2.3鼓式制动器工作原理及应用鼓式制动器的旋转元件是制动鼓，固定元件是制动蹄，制动时制动蹄在促动装置作用下向外旋转，外表面的摩擦片压靠到制动鼓的内圆柱面上，对鼓产生制动摩擦力矩。凡对蹄端加力使蹄转动的装置统称为制动蹄促动装置，制动蹄促动装置有轮缸、凸轮和楔。以液压制动轮缸作为制动蹄促动装置的制动器称为轮缸式制动器；以凸轮作为促动装置的制动器称为凸轮式制动器；用楔作为促动装置的制动器称为楔式制动器。在轿车制动鼓上，一般只有一个轮缸，在制动时轮缸受到来自总泵液力后，轮缸两端活塞会同时顶向左右制动蹄的蹄端，作用力相等。但由于车轮是旋转的，制动鼓作用于制动蹄的压力左右不对称，造成自行增力或自行减力的作用。因此，业内将自行增力的一侧制动蹄称为领蹄，自行减力的一侧制动蹄称为从蹄，领蹄的摩擦力矩是从蹄的2～2.5倍，两制动蹄摩擦衬片的磨损程度也就不一样。为了保持良好的制动效率，制动蹄与制动鼓之间要有一个最佳间隙值。随着摩擦衬片磨损，制动蹄与制动鼓之间的间隙增大，需要有一个调整间隙的机构。过去的鼓式制动器间隙需要人工调整，用塞尺调整间隙。现在轿车鼓式制动器都是采用自动调整方式，摩擦衬片磨损后会自动调整与制动鼓间隙。当间隙增大时，制动蹄推出量超过一定范围时，调整间隙机构会将调整杆（棘爪）拉到与调整齿下一个齿接合的位置，从而增加连杆的长度，使制动蹄位置位移，恢复正常间隙。轿车鼓式制动器一般用于后轮（前轮用盘式制动器）。鼓式制动器除了成本比较低之外，还有一个好处，就是便于与驻车（停车）制动组合在一起，凡是后轮为鼓式制动器的轿车，其驻车制动器也组合在后轮制动器上。这是一个机械系统，它完全与车上制动液压系统是分离的：利用手操纵杆或驻车踏板（美式车）拉紧钢拉索，操纵鼓式制动器的杠件扩展制动蹄，起到停车制动作用，使得汽车不会溜动；松开钢拉索，回位弹簧使制动蹄恢复原位，制动力消失。2.4鼓式制动器主要参数2.4.1制动鼓内径D实用标准文案精彩文档图2-1鼓式制动器示意图输入力F0一定时，制动鼓内径越大，制动力矩越大，且散热能力也越强。但D的增大受轮辋内径限制。制动鼓与轮辋之间应保持足够的间隙，通常要求该间隙不小于20mm，...
