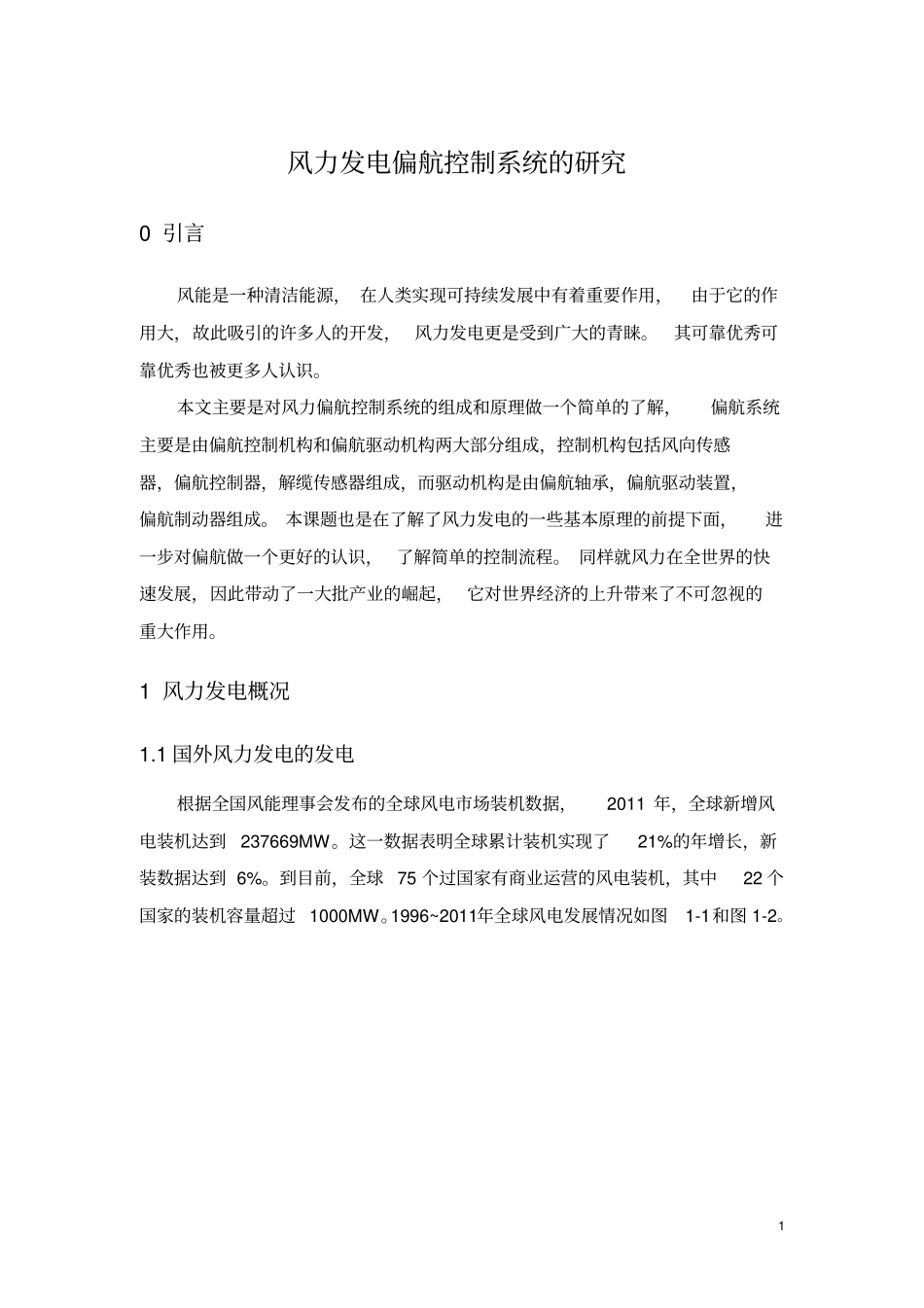

1风力发电偏航控制系统的研究0引言风能是一种清洁能源，在人类实现可持续发展中有着重要作用，由于它的作用大，故此吸引的许多人的开发，风力发电更是受到广大的青睐。其可靠优秀可靠优秀也被更多人认识。本文主要是对风力偏航控制系统的组成和原理做一个简单的了解，偏航系统主要是由偏航控制机构和偏航驱动机构两大部分组成，控制机构包括风向传感器，偏航控制器，解缆传感器组成，而驱动机构是由偏航轴承，偏航驱动装置，偏航制动器组成。本课题也是在了解了风力发电的一些基本原理的前提下面，进一步对偏航做一个更好的认识，了解简单的控制流程。同样就风力在全世界的快速发展，因此带动了一大批产业的崛起，它对世界经济的上升带来了不可忽视的重大作用。1风力发电概况1.1国外风力发电的发电根据全国风能理事会发布的全球风电市场装机数据，2011年，全球新增风电装机达到237669MW。这一数据表明全球累计装机实现了21%的年增长，新装数据达到6%。到目前，全球75个过国家有商业运营的风电装机，其中22个国家的装机容量超过1000MW。1996~2011年全球风电发展情况如图1-1和图1-2。2图1-11996~2011年全球风电每年新增装机容量图1-21996~2011年全球风电每年累计装机容量1.2国内风力发电的发展风电行业在2011年仍然保持了较快的发展，根据不完全统计，截止到2011年12月末，中国风电累计装机容量达6580.21万千瓦（包括已经并网发电和等待并网发电），分布在31个省、直辖市、自治区和特别行政区。其中，广州和四川在2011年填补了无风电的空白。累计风电装机超过200万千瓦的省级地区有10个，其中内蒙古风电装机容量以1853.63万千瓦位居第一，河北与甘肃分别位居第二和第三。累计风电装机容量前10位省级地区的合计装机容量达到5671.45万千瓦，占全国累计风电装机容量的86.19%如图1-3。3图1-32011年底中国升级地区累计风电装机容量前十位2偏航系统2.1偏航系统概述偏航系统是水平轴式风力发电机组不可缺少的组成之一。它的主要作用有两个:一是与风力发电机组的控制系统相互配合,使风力发电机组的风轮始终处于迎风状态,充分利用风能,提高风力发电机组的发电效率;二是提供必要的锁紧力矩,以保障风力发电机组的安全运行。2.2偏航系统的结构组成风力机的偏航系统由偏航控制机构和偏航驱动机构两大部分组成，其中偏航控制机构包括风向风速传感器，偏航控制器，解缆传感器。机械驱动机构包括：，偏航轴承，偏航驱动装置，偏航制动器，偏航计数器，偏航控制机构是风力机特有的伺服系统，机械驱动机构则是偏航系统的执行机构。以下图2-1就是偏航控制系统的结构框图。4图2-1偏航控制系统的结构框图2.3偏航控制机构2.3.1风向风速传感器风向风速传感器又称为风向风速计，它是用来测量风向和风速用的。而风向传感器有很多种类，但是一般都是采用螺旋式，而风速重要用于变桨柜来配合我们的偏航控制。风力机上安装的风向、风速计与气象和气候分析所用的测风设备不同有一些区别，一是因为只用于控制偏航系统的工作，并不用于风向、风速的精确计量，因此通常精度较低，而是风向仪安装在机舱顶部随机舱一起转动，因此只能测量出机舱与来风方向的大致角度，以判断从哪个方向偏航对风，并不能检测出风的实际方向。因此风力机上所使用的风向仪和测风装置上的风向仪在结构和原理上有很大区别，以下是图2-2是风向传感器。图2-2风向传感器2.3.2偏航控制器偏航控制器负责接受和处理信号，根据控制要求，发送控制命令。通常采用单片机等微处理器作为偏航控制器，随着数字处理信号技术的发展，采用嵌入式微处理器或者DSP等作为控制器成为研究应用的趋势。52.3.3解缆传感器由于风力机总是选择最短距离最短时间内偏航对风，有时由于风向的变化规律，风力机有可能长时间往一个方向偏航对风，这样就会造成电缆的缠绕，如果缠绕圈过多，超过了规定的值，将造成电缆的损坏。为了防止这种现象的发生，通常安装有解缆传感器。解缆传感器安装在机舱底部，通过一个尼龙齿轮与偏航大齿圈啮合，这样在偏航过程中，尼龙齿轮也一起转动。通过蜗轮、蜗杆和齿轮传动多级减速，驱动一组凸轮，每个凸轮推动一个微动开关工作，发出不同的...
