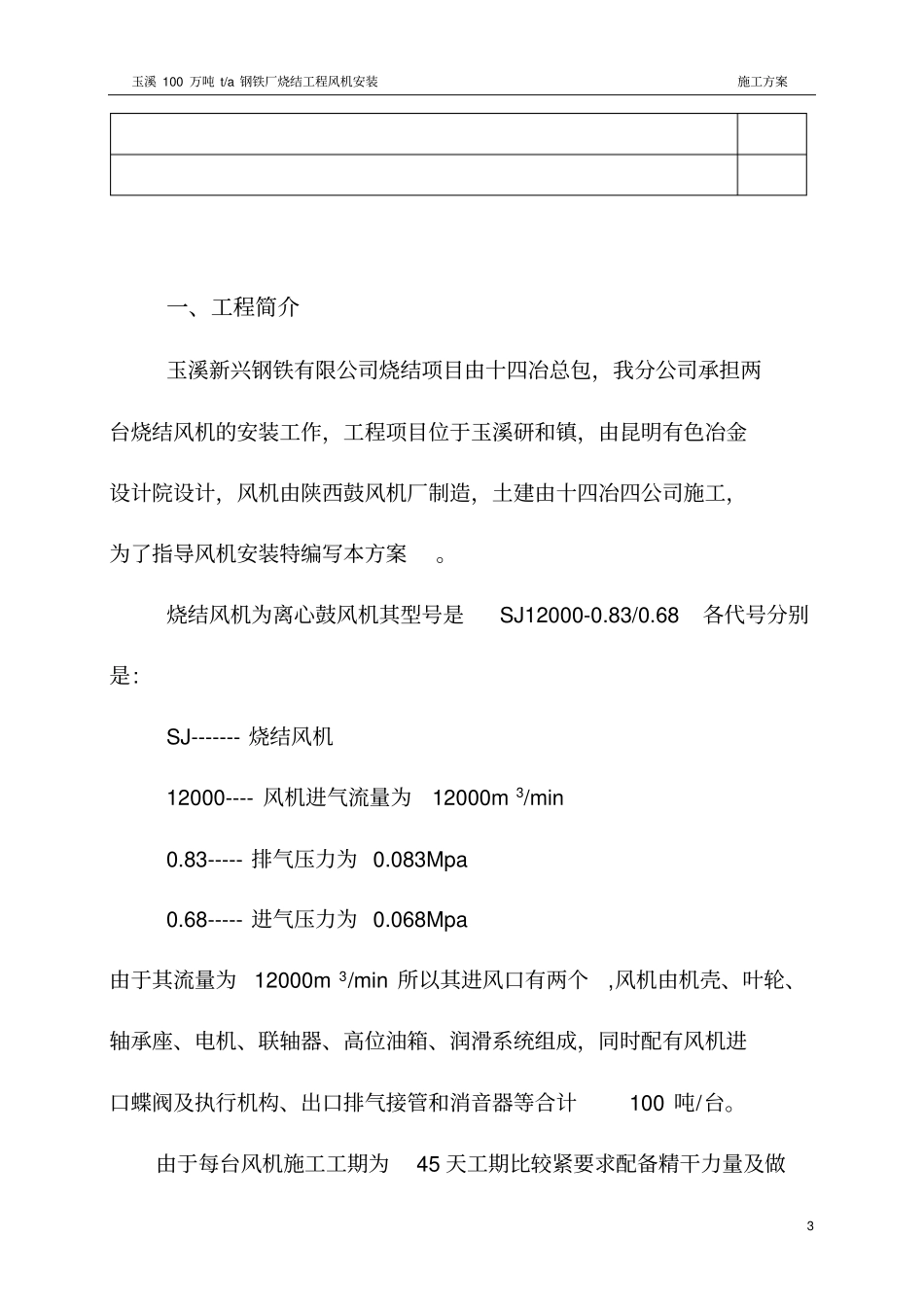

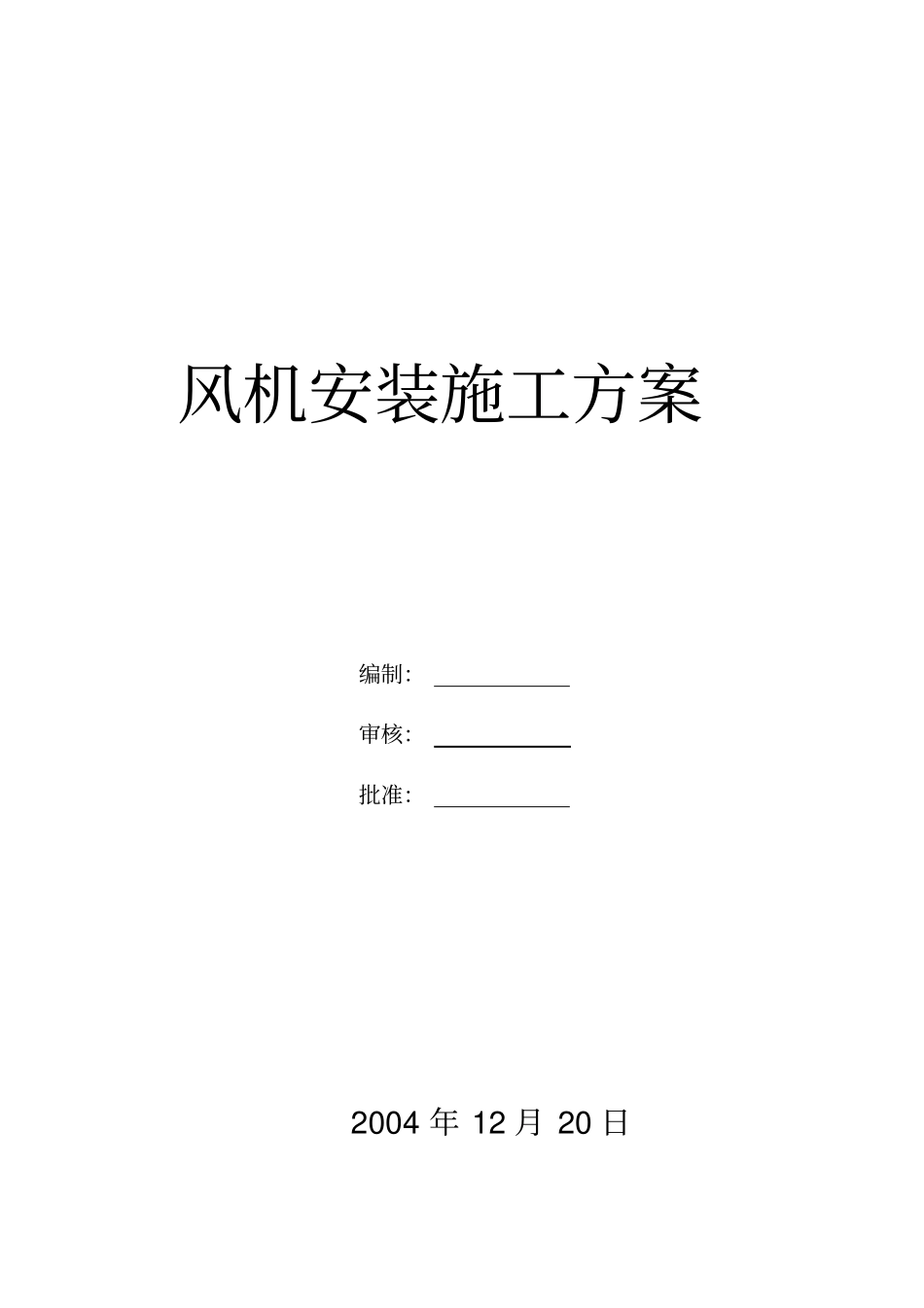

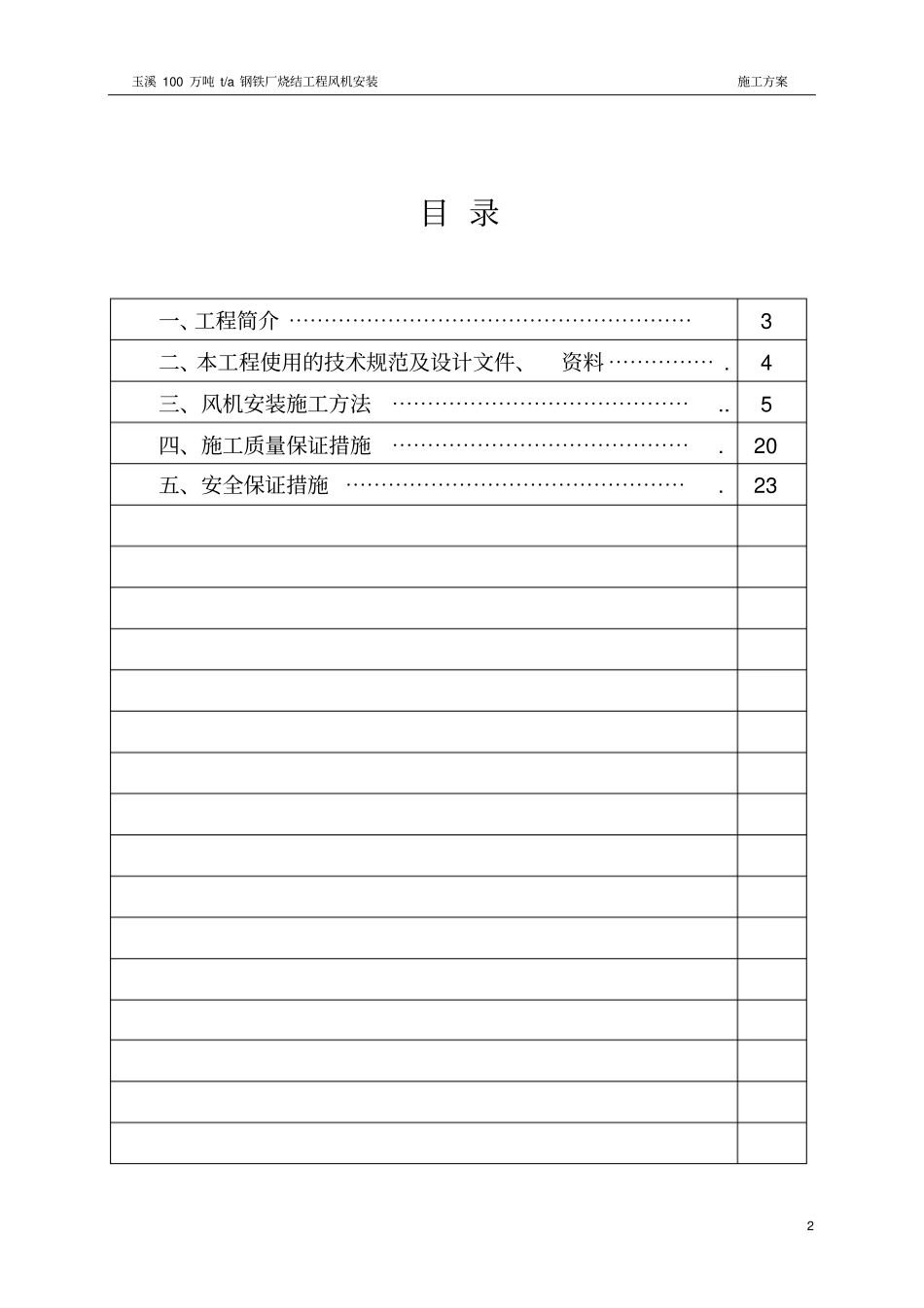

风机安装施工方案编制：审核：批准：2004年12月20日玉溪100万吨t/a钢铁厂烧结工程风机安装施工方案2目录一、工程简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二、本工程使用的技术规范及设计文件、资料⋯⋯⋯⋯⋯.4三、风机安装施工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..5四、施工质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.20五、安全保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.23玉溪100万吨t/a钢铁厂烧结工程风机安装施工方案3一、工程简介玉溪新兴钢铁有限公司烧结项目由十四冶总包，我分公司承担两台烧结风机的安装工作，工程项目位于玉溪研和镇，由昆明有色冶金设计院设计，风机由陕西鼓风机厂制造，土建由十四冶四公司施工，为了指导风机安装特编写本方案。烧结风机为离心鼓风机其型号是SJ12000-0.83/0.68各代号分别是:SJ-------烧结风机12000----风机进气流量为12000m3/min0.83-----排气压力为0.083Mpa0.68-----进气压力为0.068Mpa由于其流量为12000m3/min所以其进风口有两个,风机由机壳、叶轮、轴承座、电机、联轴器、高位油箱、润滑系统组成，同时配有风机进口蝶阀及执行机构、出口排气接管和消音器等合计100吨/台。由于每台风机施工工期为45天工期比较紧要求配备精干力量及做玉溪100万吨t/a钢铁厂烧结工程风机安装施工方案4好充分的施工准备，在施工过程中应与设备厂家、设计院多勾通交流保证风机安装工作顺利进行。风机安装的难点是滑动轴承的刮研和风机轴的找正，重点是风机转子和电机转子的吊装及各种热膨胀间隙的控制，所以在施工过程中应真实认真做好原始记录，施工前仔细认真阅读随机文件和本方案的有关要求。二、本工程使用的技术规范及设计文件、资料序号技术规范及设计文件、资料名称1压缩机、风机、泵安装施工及验收规范GB50275-982工业金属管道工程施工及验收规范GB50235-973现场设备、工业管道焊接工程施工及验收规范GB50236-984冶金机械设备安装工程施工及验收规范通用规定YBJ201-835冶金建筑工程质量检验评定标准YBJ232-916设备安装说明及制造厂相关的技术资料7建筑工程施工质量验收统一标准GB50300-20018施工现场临时用电安全技术规范JGJ146-889建筑施工安全检查标准JGJ59-9910建筑施工高处作业安全技术规范JGJ80-9111建筑机械使用安全技术规程JGJ33-8612建筑施工安全检查评分标准JGJ59-99玉溪100万吨t/a钢铁厂烧结工程风机安装施工方案5三、风机安装施工方法玉溪100万吨t/a钢铁厂烧结工程风机安装施工方案61.风机开箱检查应符合下列要求：1.1.应按设备装箱单清点风机零件、部件和配套件并应齐全。轴承装配风机试运行润滑系统油循环清洗电动机找平、找正风机上机壳安装风机风管安装否二次灌浆是重新调整轴承研刮间隙及密封间隙调整风机轴承座二次灌浆风机找平找正布置垫铁位置铲平叶轮检查施工准备基础验收设备检查验收否是是否合格重新调整是是否合格重新找正否是否合格是否有关单位处理是否合格风机润滑管道安装玉溪100万吨t/a钢铁厂烧结工程风机安装施工方案71.2.应核对叶轮、机壳和其它部位的主要安装尺寸，并应与设计相符。1.3.风机进口和出口的方向（或角度）应与设计相符，叶轮旋转方向和定子导流叶片的导流方向应符合设备技术文件的规定。1.4.风机外露部分各加工面应无锈蚀，转子的叶轮和轴颈等主要零件、部件的重要部位应无碰伤和明显的变形。2.基础检查画线:2.1.检查基础时先观察外表质量，不应有裂纹、孔洞和钢筋裸露等现象，再根据设备的实际尺寸、对基础的外形尺寸、地脚螺孔中心距、表面的标高等技术文件要求作详细的检查。基础的标高、中心线、螺孔等的允许误差如下：2.2.基础几何尺寸允许误差一般为±30mm。2.3.基础中心线与设计位置允许偏差为±20mm。2.4.基础上各条中心线间的距离允许误差±5mm。2.5.基础标高在二次灌浆前一般宜低40～80mm。2.6.各地脚螺孔与基础中心线距离允许差为±10mm，但预埋地脚螺栓与基础中心线距离允许差为±2mm。2.7.地脚螺栓孔倾斜度误差不大于20mm/m。2.8.基础画线：基础上画出纵向中心线和横向中心线，且相互垂直，然后根据基础纵、横中心线来标定其它的（如地脚螺栓孔）中心线。基础画线时，应以主机的中...
