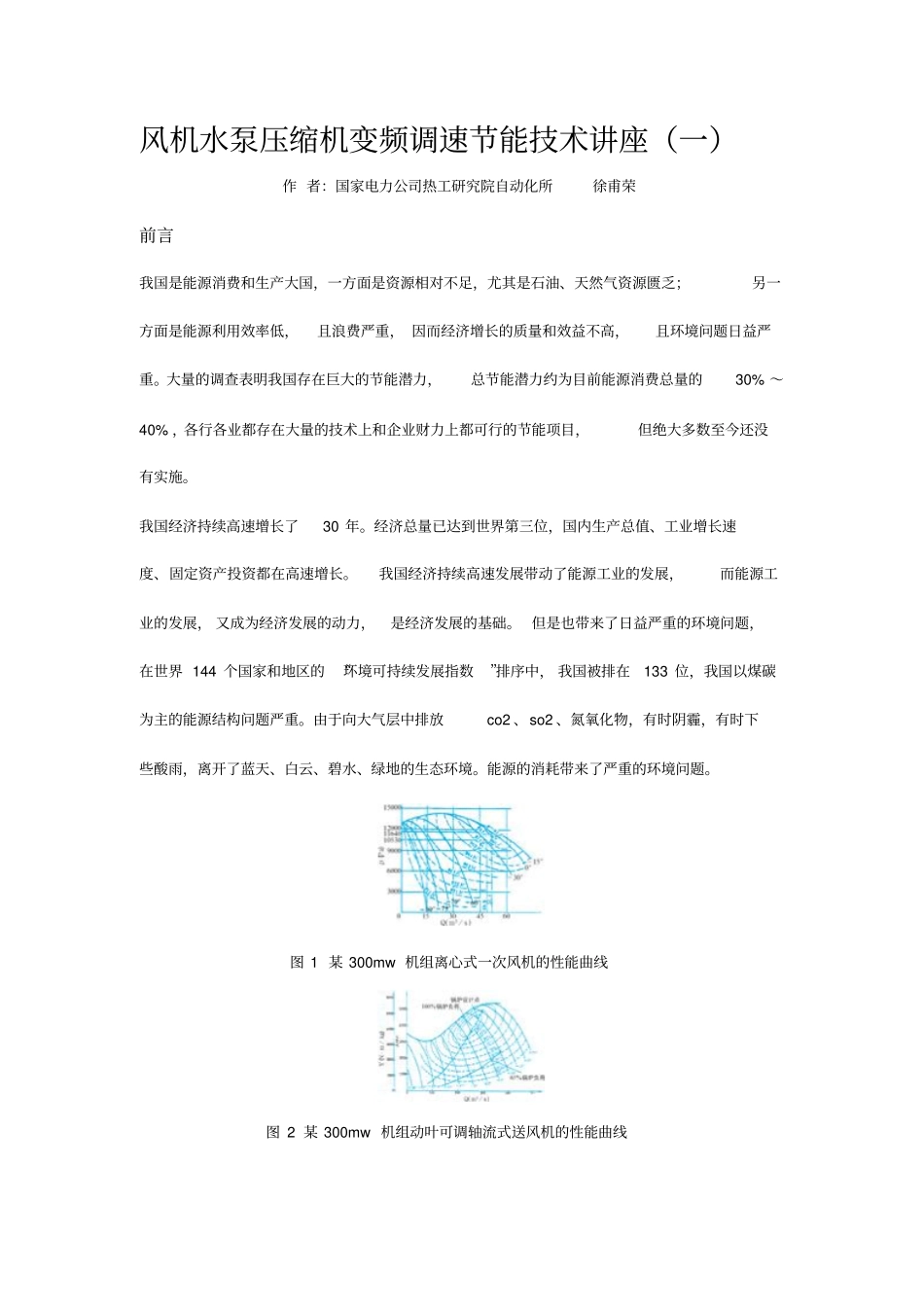

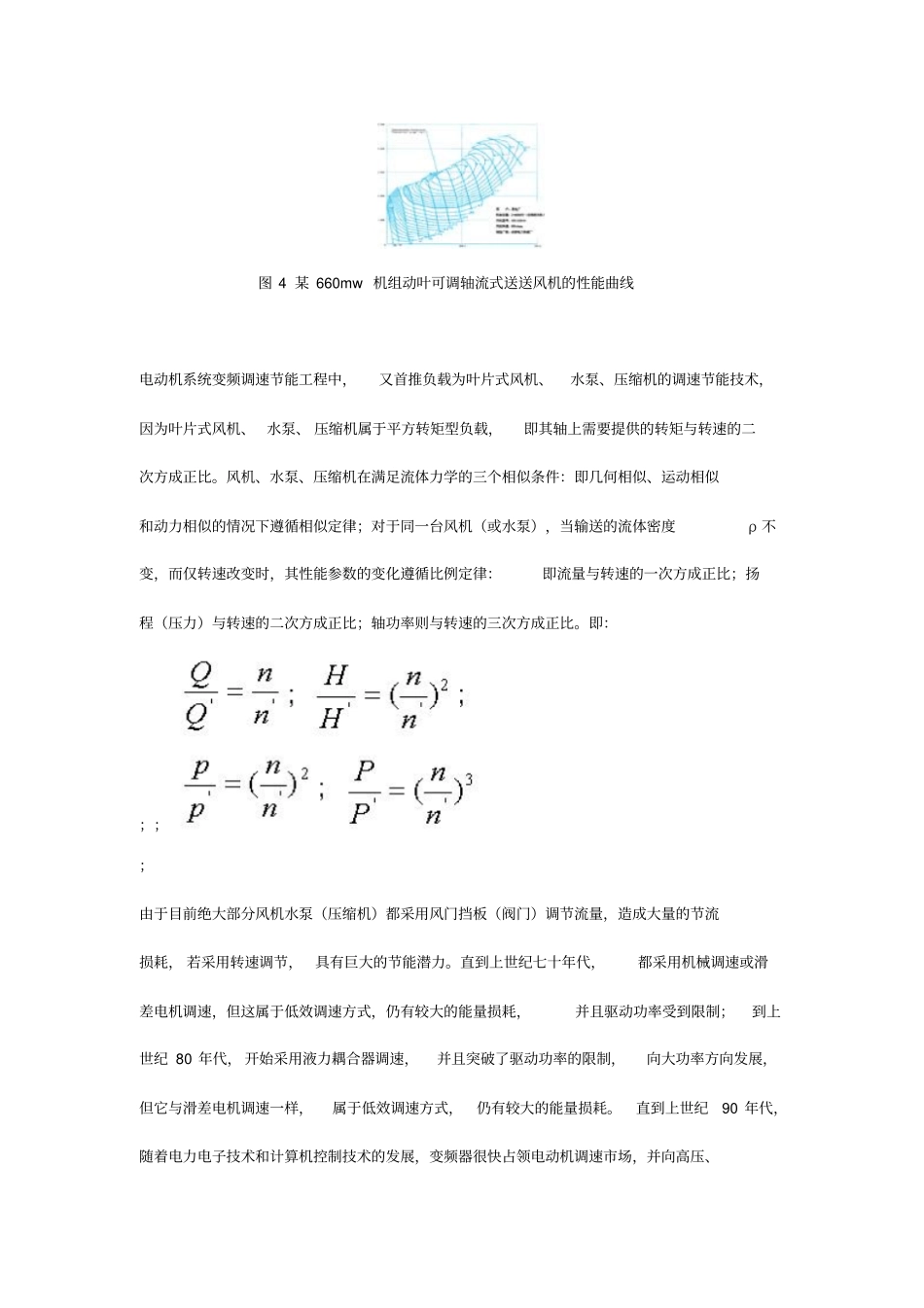

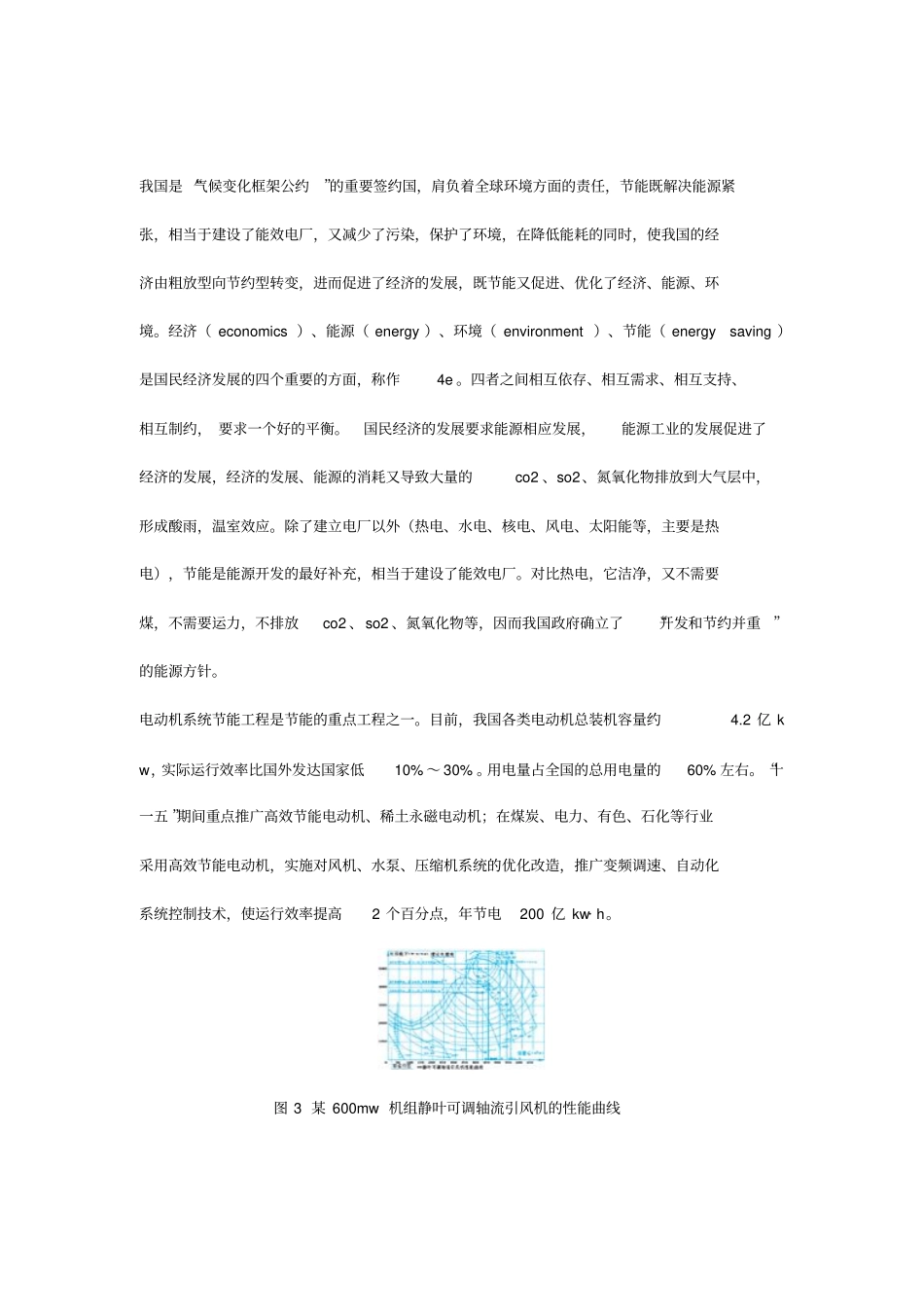

风机水泵压缩机变频调速节能技术讲座（一）作者：国家电力公司热工研究院自动化所徐甫荣前言我国是能源消费和生产大国，一方面是资源相对不足，尤其是石油、天然气资源匮乏；另一方面是能源利用效率低，且浪费严重，因而经济增长的质量和效益不高，且环境问题日益严重。大量的调查表明我国存在巨大的节能潜力，总节能潜力约为目前能源消费总量的30%～40%，各行各业都存在大量的技术上和企业财力上都可行的节能项目，但绝大多数至今还没有实施。我国经济持续高速增长了30年。经济总量已达到世界第三位，国内生产总值、工业增长速度、固定资产投资都在高速增长。我国经济持续高速发展带动了能源工业的发展，而能源工业的发展，又成为经济发展的动力，是经济发展的基础。但是也带来了日益严重的环境问题，在世界144个国家和地区的“环境可持续发展指数”排序中，我国被排在133位，我国以煤碳为主的能源结构问题严重。由于向大气层中排放co2、so2、氮氧化物，有时阴霾，有时下些酸雨，离开了蓝天、白云、碧水、绿地的生态环境。能源的消耗带来了严重的环境问题。图1某300mw机组离心式一次风机的性能曲线图2某300mw机组动叶可调轴流式送风机的性能曲线我国是“气候变化框架公约”的重要签约国，肩负着全球环境方面的责任，节能既解决能源紧张，相当于建设了能效电厂，又减少了污染，保护了环境，在降低能耗的同时，使我国的经济由粗放型向节约型转变，进而促进了经济的发展，既节能又促进、优化了经济、能源、环境。经济（economics）、能源（energy）、环境（environment）、节能（energysaving）是国民经济发展的四个重要的方面，称作4e。四者之间相互依存、相互需求、相互支持、相互制约，要求一个好的平衡。国民经济的发展要求能源相应发展，能源工业的发展促进了经济的发展，经济的发展、能源的消耗又导致大量的co2、so2、氮氧化物排放到大气层中，形成酸雨，温室效应。除了建立电厂以外（热电、水电、核电、风电、太阳能等，主要是热电），节能是能源开发的最好补充，相当于建设了能效电厂。对比热电，它洁净，又不需要煤，不需要运力，不排放co2、so2、氮氧化物等，因而我国政府确立了“开发和节约并重”的能源方针。电动机系统节能工程是节能的重点工程之一。目前，我国各类电动机总装机容量约4.2亿kw，实际运行效率比国外发达国家低10%～30%。用电量占全国的总用电量的60%左右。“十一五”期间重点推广高效节能电动机、稀土永磁电动机；在煤炭、电力、有色、石化等行业采用高效节能电动机，实施对风机、水泵、压缩机系统的优化改造，推广变频调速、自动化系统控制技术，使运行效率提高2个百分点，年节电200亿kw·h。图3某600mw机组静叶可调轴流引风机的性能曲线图4某660mw机组动叶可调轴流式送送风机的性能曲线电动机系统变频调速节能工程中，又首推负载为叶片式风机、水泵、压缩机的调速节能技术，因为叶片式风机、水泵、压缩机属于平方转矩型负载，即其轴上需要提供的转矩与转速的二次方成正比。风机、水泵、压缩机在满足流体力学的三个相似条件：即几何相似、运动相似和动力相似的情况下遵循相似定律；对于同一台风机（或水泵），当输送的流体密度ρ不变，而仅转速改变时，其性能参数的变化遵循比例定律：即流量与转速的一次方成正比；扬程（压力）与转速的二次方成正比；轴功率则与转速的三次方成正比。即：；；；由于目前绝大部分风机水泵（压缩机）都采用风门挡板（阀门）调节流量，造成大量的节流损耗，若采用转速调节，具有巨大的节能潜力。直到上世纪七十年代，都采用机械调速或滑差电机调速，但这属于低效调速方式，仍有较大的能量损耗，并且驱动功率受到限制；到上世纪80年代，开始采用液力耦合器调速，并且突破了驱动功率的限制，向大功率方向发展，但它与滑差电机调速一样，属于低效调速方式，仍有较大的能量损耗。直到上世纪90年代，随着电力电子技术和计算机控制技术的发展，变频器很快占领电动机调速市场，并向高压、大容量领域发展，使采用高压电动机驱动的风机、水泵、压缩机进行变频调速节能改造成为可能。进入新世纪以来，国产高压变频器生产企业如雨后春...
