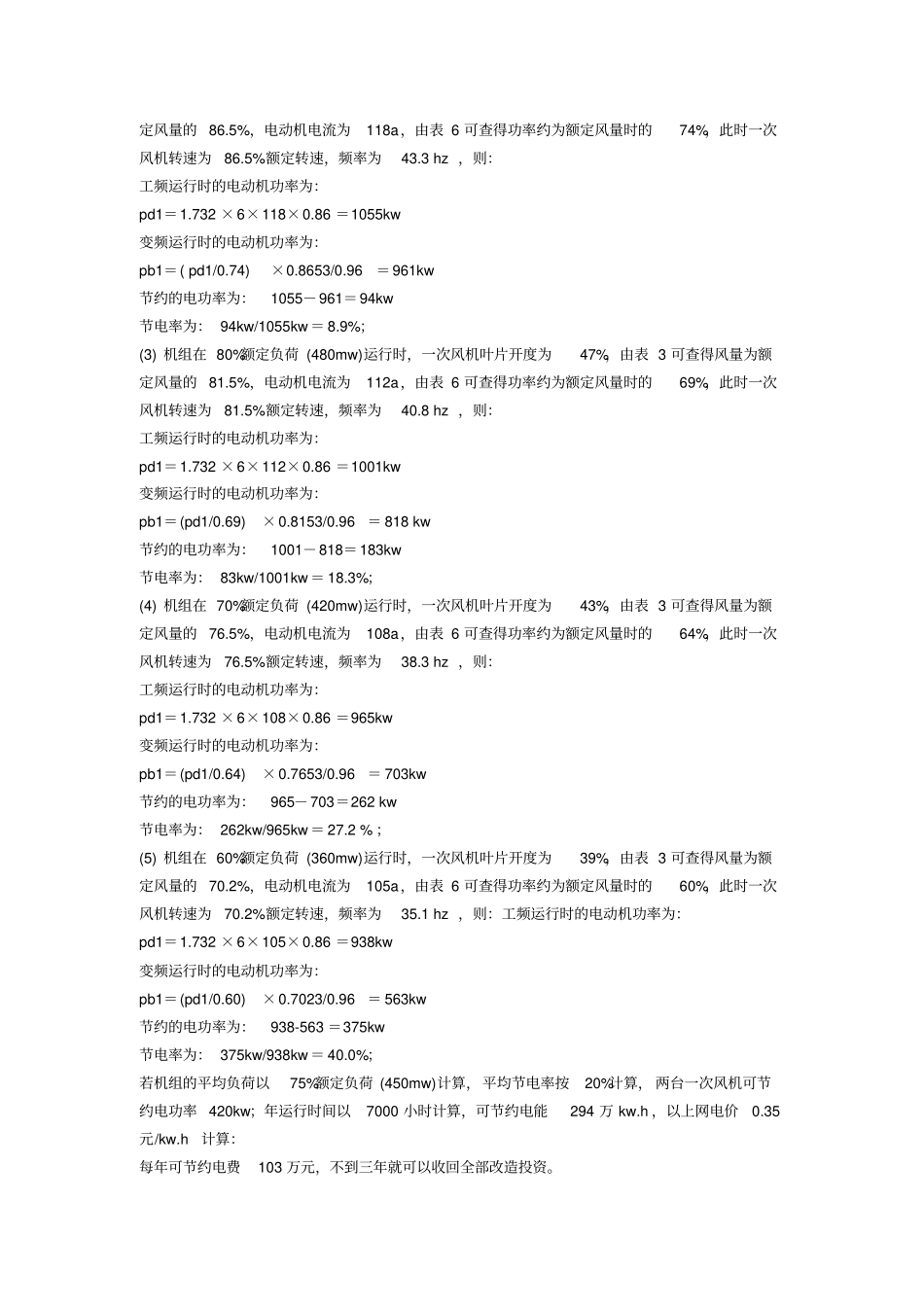

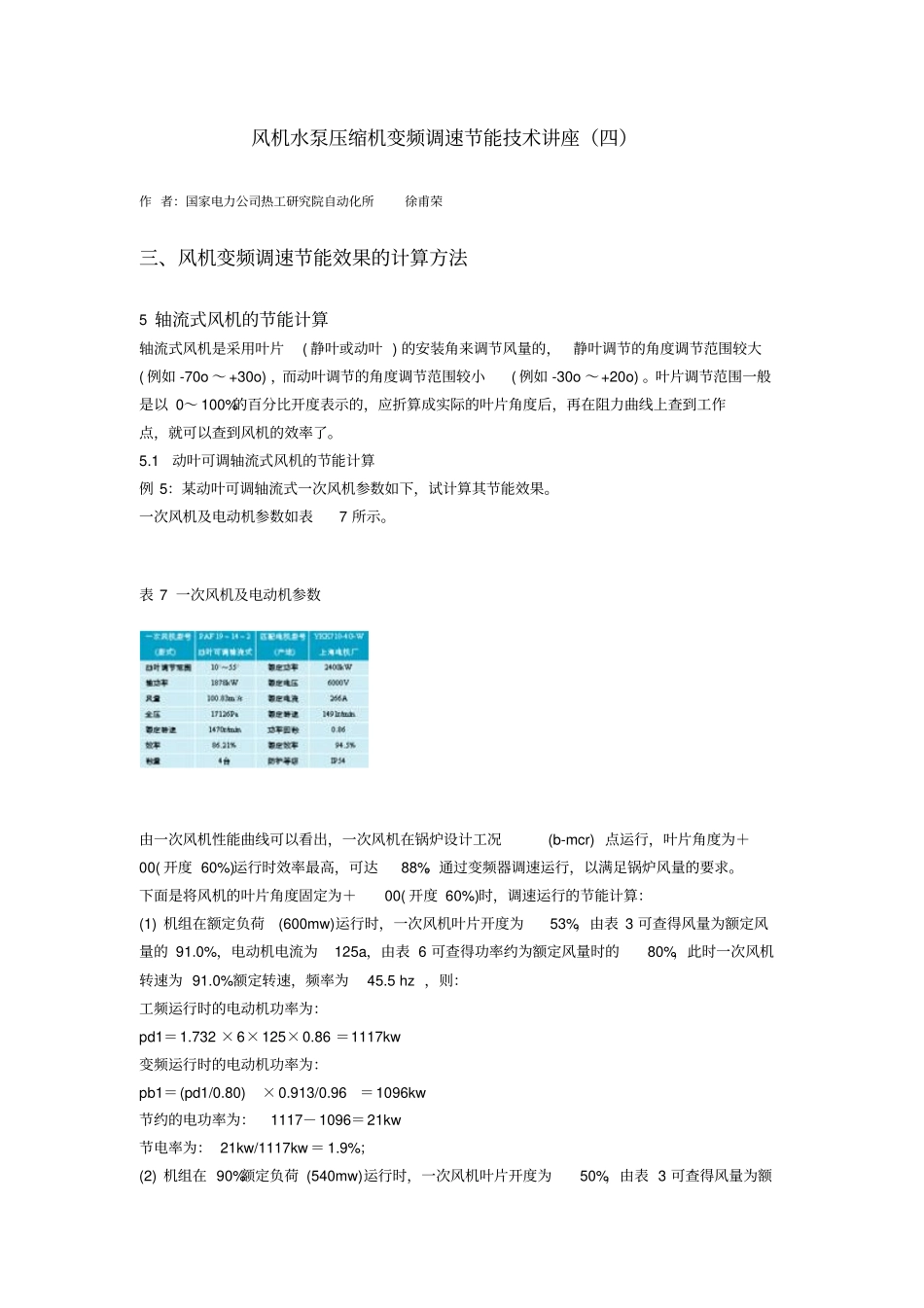

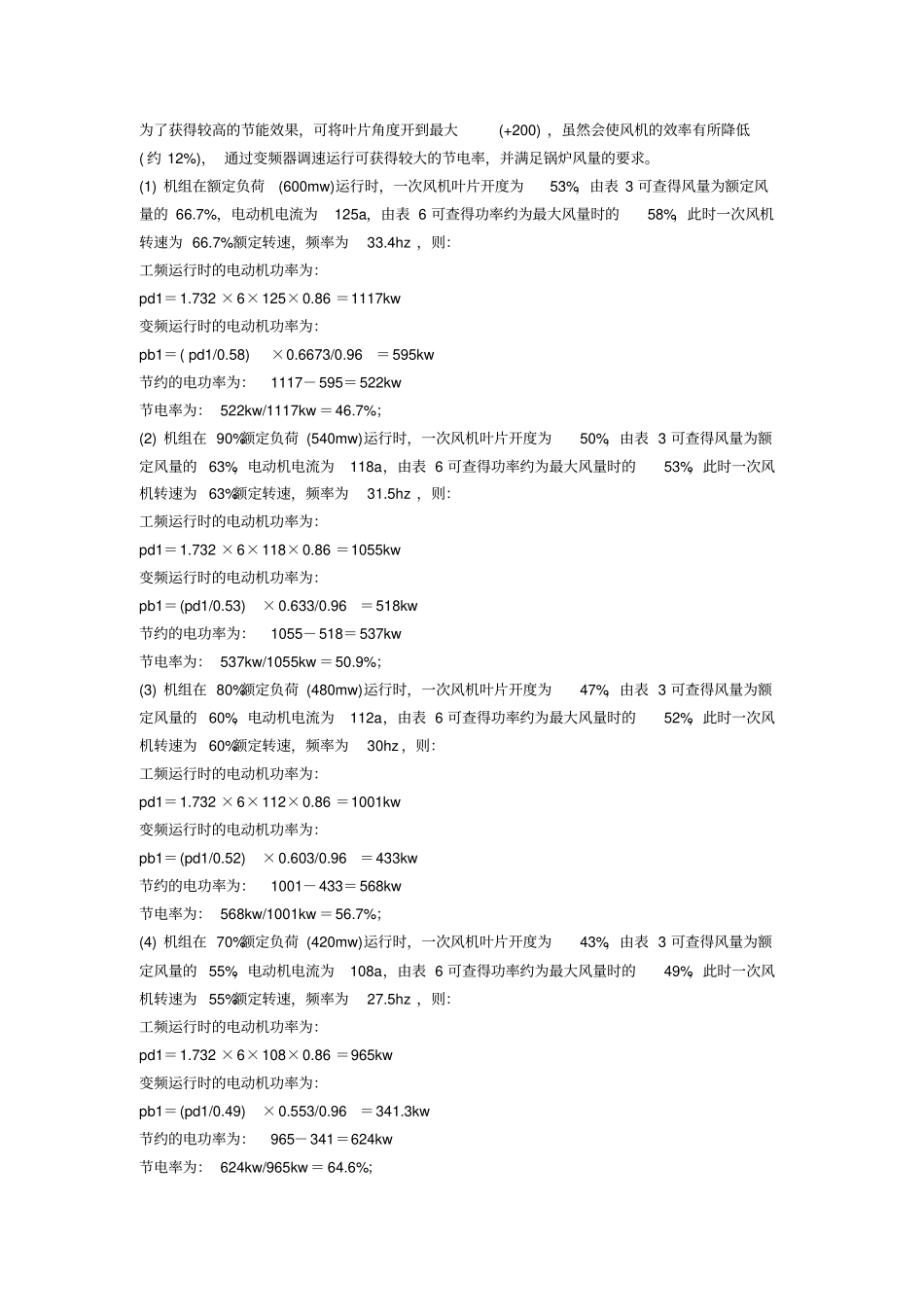

风机水泵压缩机变频调速节能技术讲座（四）作者：国家电力公司热工研究院自动化所徐甫荣三、风机变频调速节能效果的计算方法5轴流式风机的节能计算轴流式风机是采用叶片(静叶或动叶)的安装角来调节风量的，静叶调节的角度调节范围较大(例如-70o～+30o)，而动叶调节的角度调节范围较小(例如-30o～+20o)。叶片调节范围一般是以0～100%的百分比开度表示的，应折算成实际的叶片角度后，再在阻力曲线上查到工作点，就可以查到风机的效率了。5.1动叶可调轴流式风机的节能计算例5：某动叶可调轴流式一次风机参数如下，试计算其节能效果。一次风机及电动机参数如表7所示。表7一次风机及电动机参数由一次风机性能曲线可以看出，一次风机在锅炉设计工况(b-mcr)点运行，叶片角度为＋00(开度60%)运行时效率最高，可达88%。通过变频器调速运行，以满足锅炉风量的要求。下面是将风机的叶片角度固定为＋00(开度60%)时，调速运行的节能计算：(1)机组在额定负荷(600mw)运行时，一次风机叶片开度为53%，由表3可查得风量为额定风量的91.0%，电动机电流为125a，由表6可查得功率约为额定风量时的80%，此时一次风机转速为91.0%额定转速，频率为45.5hz，则：工频运行时的电动机功率为：pd1＝1.732×6×125×0.86＝1117kw变频运行时的电动机功率为：pb1＝(pd1/0.80)×0.913/0.96＝1096kw节约的电功率为：1117－1096＝21kw节电率为：21kw/1117kw＝1.9%；(2)机组在90%额定负荷(540mw)运行时，一次风机叶片开度为50%，由表3可查得风量为额定风量的86.5%，电动机电流为118a，由表6可查得功率约为额定风量时的74%，此时一次风机转速为86.5%额定转速，频率为43.3hz，则：工频运行时的电动机功率为：pd1＝1.732×6×118×0.86＝1055kw变频运行时的电动机功率为：pb1＝(pd1/0.74)×0.8653/0.96＝961kw节约的电功率为：1055－961＝94kw节电率为：94kw/1055kw＝8.9%；(3)机组在80%额定负荷(480mw)运行时，一次风机叶片开度为47%，由表3可查得风量为额定风量的81.5%，电动机电流为112a，由表6可查得功率约为额定风量时的69%，此时一次风机转速为81.5%额定转速，频率为40.8hz，则：工频运行时的电动机功率为：pd1＝1.732×6×112×0.86＝1001kw变频运行时的电动机功率为：pb1＝(pd1/0.69)×0.8153/0.96＝818kw节约的电功率为：1001－818＝183kw节电率为：83kw/1001kw＝18.3%；(4)机组在70%额定负荷(420mw)运行时，一次风机叶片开度为43%，由表3可查得风量为额定风量的76.5%，电动机电流为108a，由表6可查得功率约为额定风量时的64%，此时一次风机转速为76.5%额定转速，频率为38.3hz，则：工频运行时的电动机功率为：pd1＝1.732×6×108×0.86＝965kw变频运行时的电动机功率为：pb1＝(pd1/0.64)×0.7653/0.96＝703kw节约的电功率为：965－703＝262kw节电率为：262kw/965kw＝27.2%；(5)机组在60%额定负荷(360mw)运行时，一次风机叶片开度为39%，由表3可查得风量为额定风量的70.2%，电动机电流为105a，由表6可查得功率约为额定风量时的60%，此时一次风机转速为70.2%额定转速，频率为35.1hz，则：工频运行时的电动机功率为：pd1＝1.732×6×105×0.86＝938kw变频运行时的电动机功率为：pb1＝(pd1/0.60)×0.7023/0.96＝563kw节约的电功率为：938-563＝375kw节电率为：375kw/938kw＝40.0%；若机组的平均负荷以75%额定负荷(450mw)计算，平均节电率按20%计算，两台一次风机可节约电功率420kw；年运行时间以7000小时计算，可节约电能294万kw.h，以上网电价0.35元/kw.h计算：每年可节约电费103万元，不到三年就可以收回全部改造投资。为了获得较高的节能效果，可将叶片角度开到最大(+200)，虽然会使风机的效率有所降低(约12%)，通过变频器调速运行可获得较大的节电率，并满足锅炉风量的要求。(1)机组在额定负荷(600mw)运行时，一次风机叶片开度为53%，由表3可查得风量为额定风量的66.7%，电动机电流为125a，由表6可查得功率约为最大风量时的58%，此时一次风机转速为66.7%额定转速，频率为33.4hz，则：工频运行时的电动机功率为：pd1＝1.732×6×125×0.86＝1117kw变频运行时的电动机功率为：pb1＝(pd1/0.58)×0.6673/0.96＝595kw节...
