风电母线作业指导书20116VIP免费

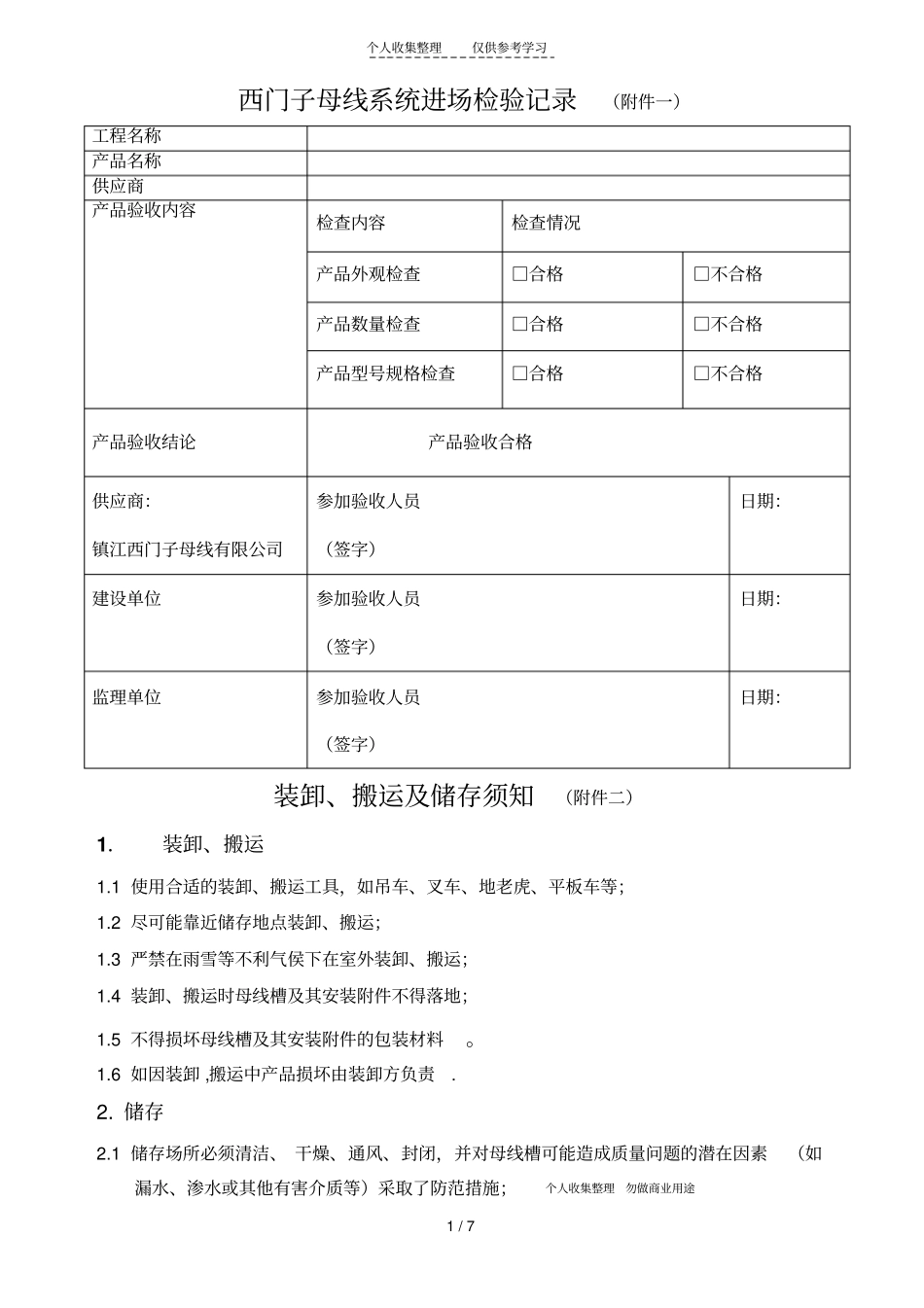

风电母线作业指导书20116_第1页
1/7

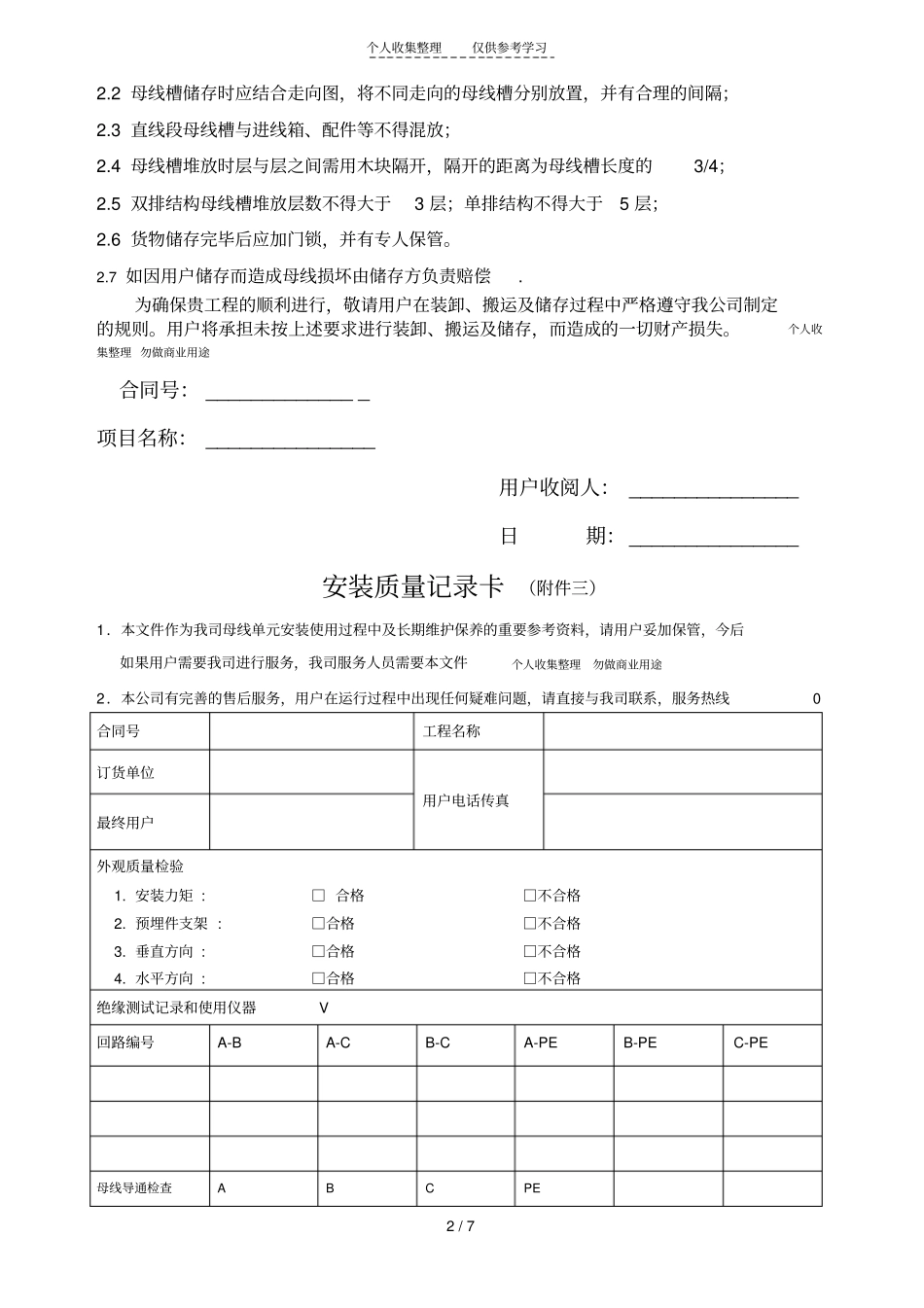

风电母线作业指导书20116_第2页
2/7

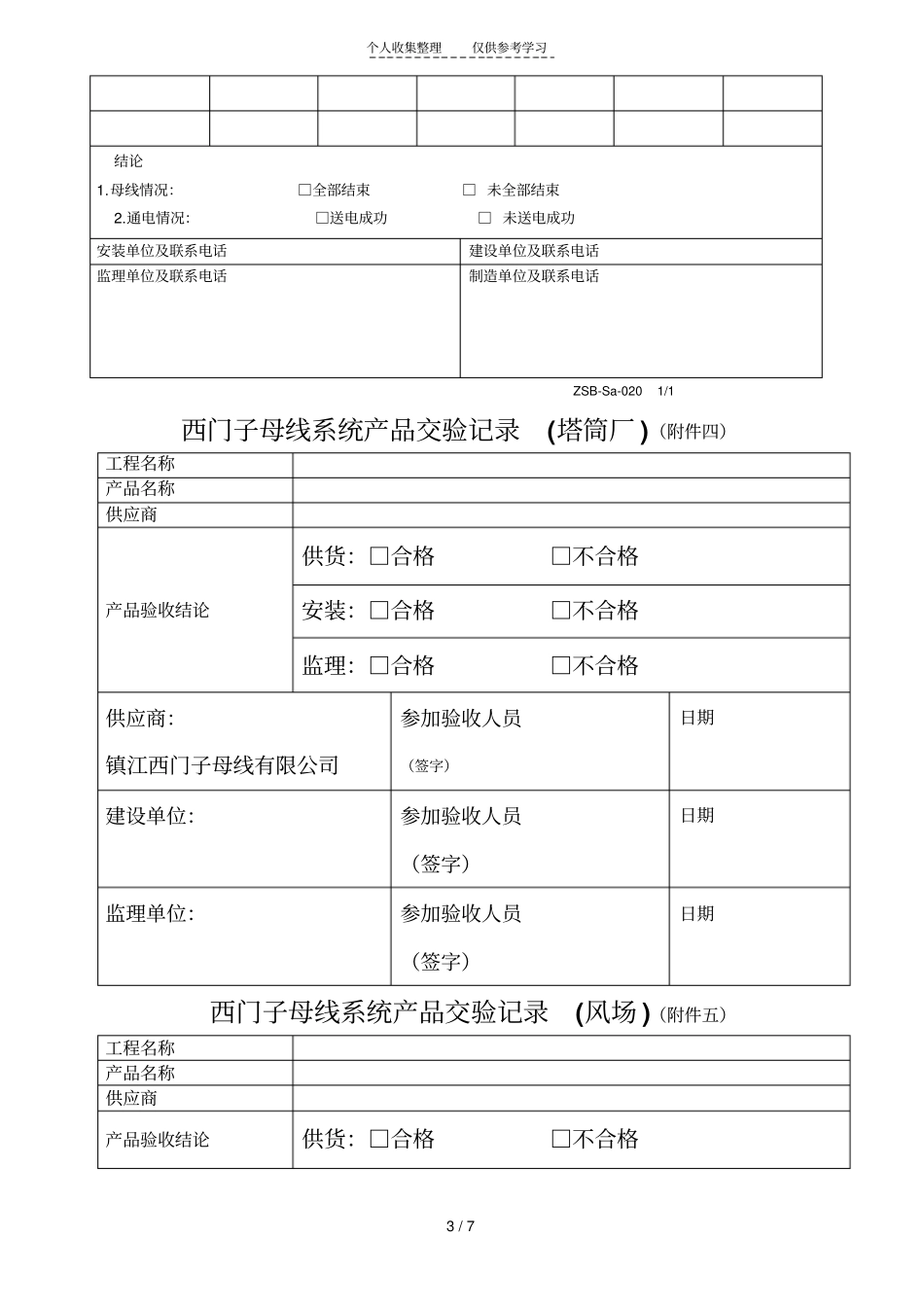

风电母线作业指导书20116_第3页
3/7
个人收集整理仅供参考学习1/7西门子母线系统进场检验记录(附件一)工程名称产品名称供应商产品验收内容检查内容检查情况产品外观检查□合格□不合格产品数量检查□合格□不合格产品型号规格检查□合格□不合格产品验收结论产品验收合格供应商:镇江西门子母线有限公司参加验收人员(签字)日期:建设单位参加验收人员(签字)日期:监理单位参加验收人员(签字)日期:装卸、搬运及储存须知(附件二)1.装卸、搬运1.1使用合适的装卸、搬运工具,如吊车、叉车、地老虎、平板车等;1.2尽可能靠近储存地点装卸、搬运;1.3严禁在雨雪等不利气侯下在室外装卸、搬运;1.4装卸、搬运时母线槽及其安装附件不得落地;1.5不得损坏母线槽及其安装附件的包装材料。1.6如因装卸,搬运中产品损坏由装卸方负责.2.储存2.1储存场所必须清洁、干燥、通风、封闭,并对母线槽可能造成质量问题的潜在因素(如漏水、渗水或其他有害介质等)采取了防范措施;个人收集整理勿做商业用途个人收集整理仅供参考学习2/72.2母线槽储存时应结合走向图,将不同走向的母线槽分别放置,并有合理的间隔;2.3直线段母线槽与进线箱、配件等不得混放;2.4母线槽堆放时层与层之间需用木块隔开,隔开的距离为母线槽长度的3/4;2.5双排结构母线槽堆放层数不得大于3层;单排结构不得大于5层;2.6货物储存完毕后应加门锁,并有专人保管。2.7如因用户储存而造成母线损坏由储存方负责赔偿.为确保贵工程的顺利进行,敬请用户在装卸、搬运及储存过程中严格遵守我公司制定的规则。用户将承担未按上述要求进行装卸、搬运及储存,而造成的一切财产损失。个人收集整理勿做商业用途合同号:______________项目名称:_______________用户收阅人:_______________日期:_______________安装质量记录卡(附件三)1.本文件作为我司母线单元安装使用过程中及长期维护保养的重要参考资料,请用户妥加保管,今后如果用户需要我司进行服务,我司服务人员需要本文件个人收集整理勿做商业用途2.本公司有完善的售后服务,用户在运行过程中出现任何疑难问题,请直接与我司联系,服务热线0合同号工程名称订货单位用户电话传真最终用户外观质量检验1.安装力矩:□合格□不合格2.预埋件支架:□合格□不合格3.垂直方向:□合格□不合格4.水平方向:□合格□不合格绝缘测试记录和使用仪器V回路编号A-BA-CB-CA-PEB-PEC-PE母线导通检查ABCPE个人收集整理仅供参考学习3/7结论1.母线情况:□全部结束□未全部结束2.通电情况:□送电成功□未送电成功安装单位及联系电话建设单位及联系电话监理单位及联系电话制造单位及联系电话ZSB-Sa-0201/1西门子母线系统产品交验记录(塔筒厂)(附件四)工程名称产品名称供应商产品验收结论供货:□合格□不合格安装:□合格□不合格监理:□合格□不合格供应商:镇江西门子母线有限公司参加验收人员(签字)日期建设单位:参加验收人员(签字)日期监理单位:参加验收人员(签字)日期西门子母线系统产品交验记录(风场)(附件五)工程名称产品名称供应商产品验收结论供货:□合格□不合格个人收集整理仅供参考学习4/7安装:□合格□不合格监理:□合格□不合格供应商:镇江西门子母线有限公司参加验收人员(签字)日期建设单位:参加验收人员(签字)日期监理单位:参加验收人员(签字)日期客户现场培训实施表(附件六)单位名称项目名称培训教师培训人数培训时间培训内容1、母线系统结构介绍2、厂内母线安装要求及注意事项3、风场母线安装要求及注意事项4、母线日常维护和保养5、一般问题处理方法参加人员个人收集整理仅供参考学习5/7用户意见制造厂商用户母线安装过程绝缘检查表(附件七)工程名称产品名称塔筒编号母线安装绝缘记录母线编号A-BA-CA-PEB-CB-PEC-PE安装单位及联系电话:建设单位及联系电话:监理单位及联系电话:制造单位及联系电话:个人收集整理仅供参考学习6/7镇江西门子母线有限公司编制母线安装过程连接段尺寸记录表(附件八)工程名称产品名称风电母线在整体安装过程中要求比较严格,为保证塔筒在运至现场后能够顺利安装塔段间连接段(L=MM),需记录母线安装后各塔段母线外壳距法兰的尺寸;塔筒编号...
