高三物理专题训练之交变电流及理想变压器VIP免费

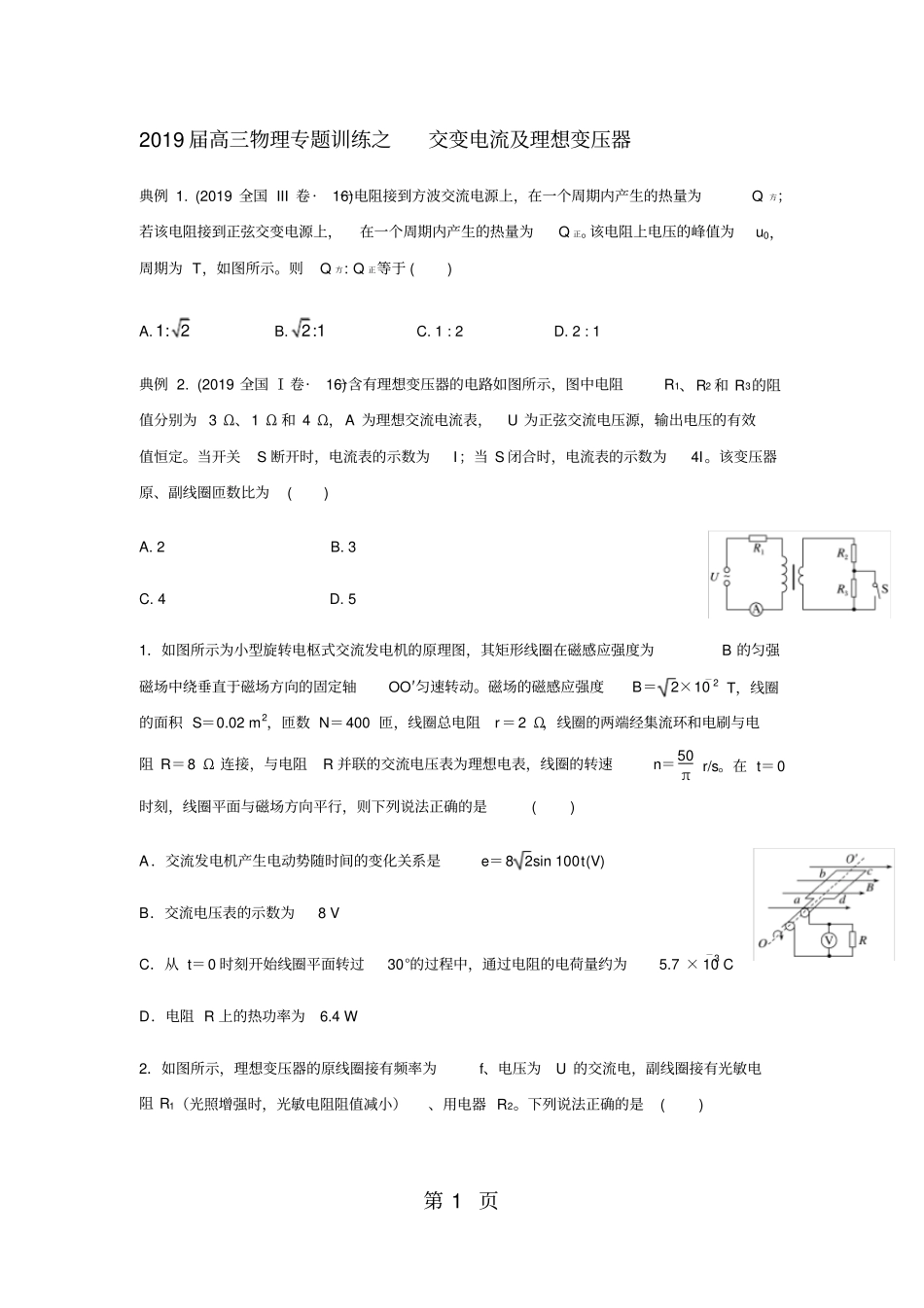

高三物理专题训练之交变电流及理想变压器_第1页
1/6

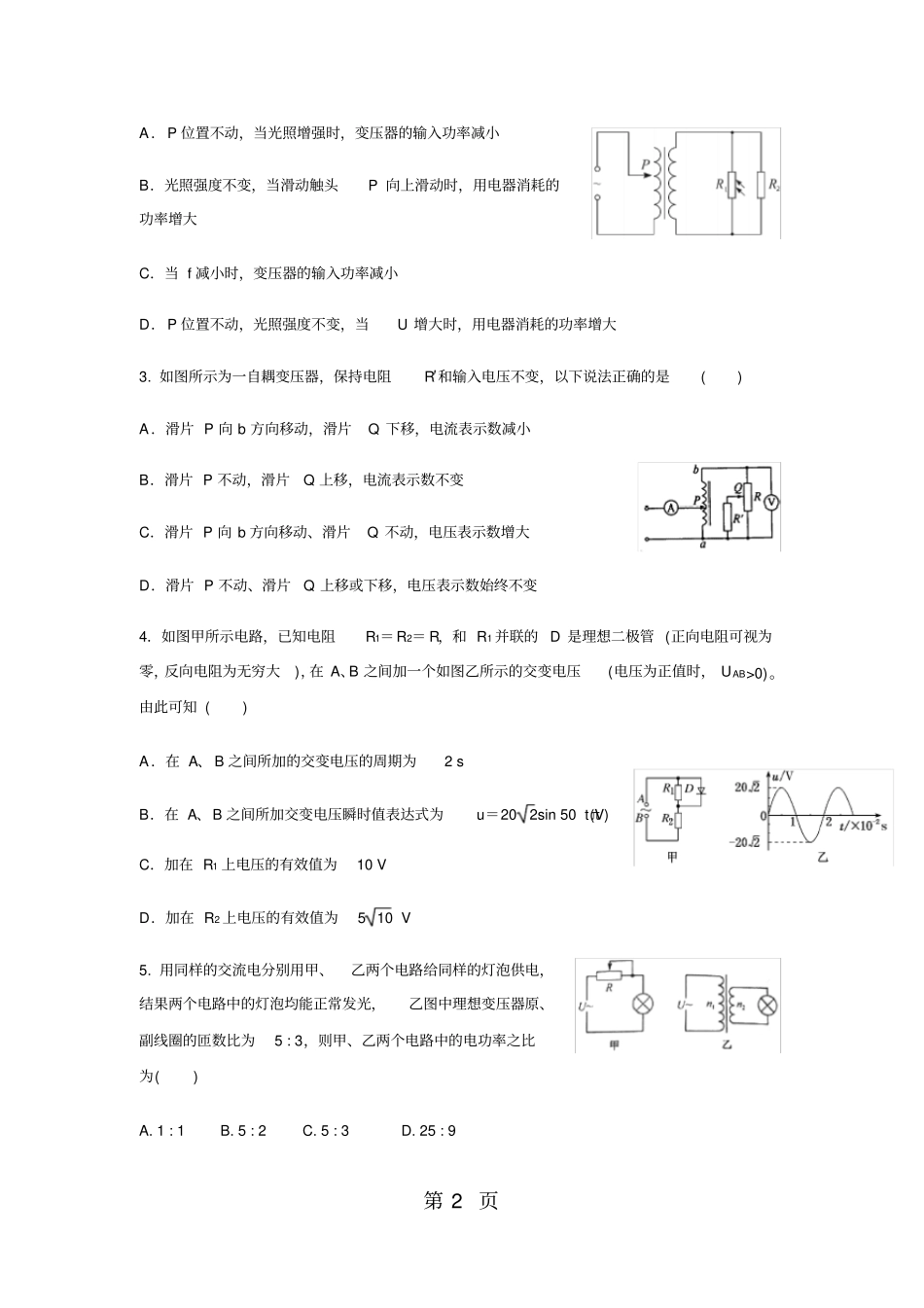

高三物理专题训练之交变电流及理想变压器_第2页
2/6

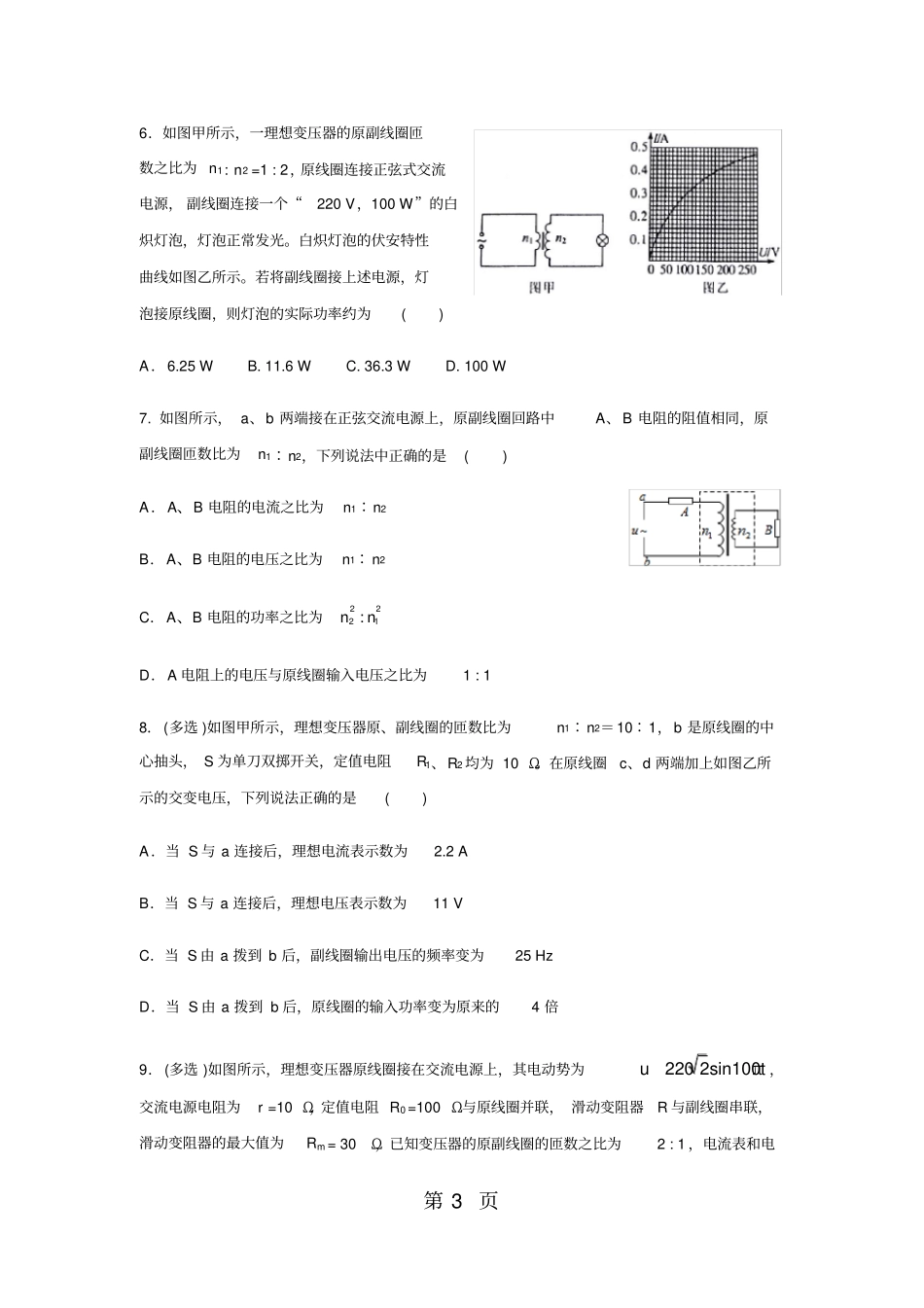

高三物理专题训练之交变电流及理想变压器_第3页
3/6
第1页2019届高三物理专题训练之交变电流及理想变压器典例1.(2019·全国III卷·16)一电阻接到方波交流电源上,在一个周期内产生的热量为Q方;若该电阻接到正弦交变电源上,在一个周期内产生的热量为Q正。该电阻上电压的峰值为u0,周期为T,如图所示。则Q方:Q正等于()A.1:2B.2:1C.1:2D.2:1典例2.(2019·全国Ⅰ卷·16)一含有理想变压器的电路如图所示,图中电阻R1、R2和R3的阻值分别为3Ω、1Ω和4Ω,A为理想交流电流表,U为正弦交流电压源,输出电压的有效值恒定。当开关S断开时,电流表的示数为I;当S闭合时,电流表的示数为4I。该变压器原、副线圈匝数比为()A.2B.3C.4D.51.如图所示为小型旋转电枢式交流发电机的原理图,其矩形线圈在磁感应强度为B的匀强磁场中绕垂直于磁场方向的固定轴OO′匀速转动。磁场的磁感应强度B=2×10-2T,线圈的面积S=0.02m2,匝数N=400匝,线圈总电阻r=2Ω,线圈的两端经集流环和电刷与电阻R=8Ω连接,与电阻R并联的交流电压表为理想电表,线圈的转速n=50πr/s。在t=0时刻,线圈平面与磁场方向平行,则下列说法正确的是()A.交流发电机产生电动势随时间的变化关系是e=82sin100t(V)B.交流电压表的示数为8VC.从t=0时刻开始线圈平面转过30°的过程中,通过电阻的电荷量约为5.7×10-3CD.电阻R上的热功率为6.4W2.如图所示,理想变压器的原线圈接有频率为f、电压为U的交流电,副线圈接有光敏电阻R1(光照增强时,光敏电阻阻值减小)、用电器R2。下列说法正确的是()第2页A.P位置不动,当光照增强时,变压器的输入功率减小B.光照强度不变,当滑动触头P向上滑动时,用电器消耗的功率增大C.当f减小时,变压器的输入功率减小D.P位置不动,光照强度不变,当U增大时,用电器消耗的功率增大3.如图所示为一自耦变压器,保持电阻R′和输入电压不变,以下说法正确的是()A.滑片P向b方向移动,滑片Q下移,电流表示数减小B.滑片P不动,滑片Q上移,电流表示数不变C.滑片P向b方向移动、滑片Q不动,电压表示数增大D.滑片P不动、滑片Q上移或下移,电压表示数始终不变4.如图甲所示电路,已知电阻R1=R2=R,和R1并联的D是理想二极管(正向电阻可视为零,反向电阻为无穷大),在A、B之间加一个如图乙所示的交变电压(电压为正值时,UAB>0)。由此可知()A.在A、B之间所加的交变电压的周期为2sB.在A、B之间所加交变电压瞬时值表达式为u=202sin50πt(V)C.加在R1上电压的有效值为10VD.加在R2上电压的有效值为510V5.用同样的交流电分别用甲、乙两个电路给同样的灯泡供电,结果两个电路中的灯泡均能正常发光,乙图中理想变压器原、副线圈的匝数比为5:3,则甲、乙两个电路中的电功率之比为()A.1:1B.5:2C.5:3D.25:9第3页6.如图甲所示,一理想变压器的原副线圈匝数之比为n1:n2=1:2,原线圈连接正弦式交流电源,副线圈连接一个“220V,100W”的白炽灯泡,灯泡正常发光。白炽灯泡的伏安特性曲线如图乙所示。若将副线圈接上述电源,灯泡接原线圈,则灯泡的实际功率约为()A.6.25WB.11.6WC.36.3WD.100W7.如图所示,a、b两端接在正弦交流电源上,原副线圈回路中A、B电阻的阻值相同,原副线圈匝数比为n1∶n2,下列说法中正确的是()A.A、B电阻的电流之比为n1∶n2B.A、B电阻的电压之比为n1∶n2C.A、B电阻的功率之比为2221:nnD.A电阻上的电压与原线圈输入电压之比为1:18.(多选)如图甲所示,理想变压器原、副线圈的匝数比为n1∶n2=10∶1,b是原线圈的中心抽头,S为单刀双掷开关,定值电阻R1、R2均为10Ω。在原线圈c、d两端加上如图乙所示的交变电压,下列说法正确的是()A.当S与a连接后,理想电流表示数为2.2AB.当S与a连接后,理想电压表示数为11VC.当S由a拨到b后,副线圈输出电压的频率变为25HzD.当S由a拨到b后,原线圈的输入功率变为原来的4倍9.(多选)如图所示,理想变压器原线圈接在交流电源上,其电动势为2202sin100πut,交流电源电阻为r=10Ω,定值电阻R0=100Ω与原线圈并联,滑动变阻器R与副线圈串联,滑动变阻器的最大值为Rm=30Ω,已知变压器的原副线圈的匝数之比为2:1,电流表和电第4页压表均为理想交流电流表。滑动变阻器的滑动触头由最上端下向下缓慢...
