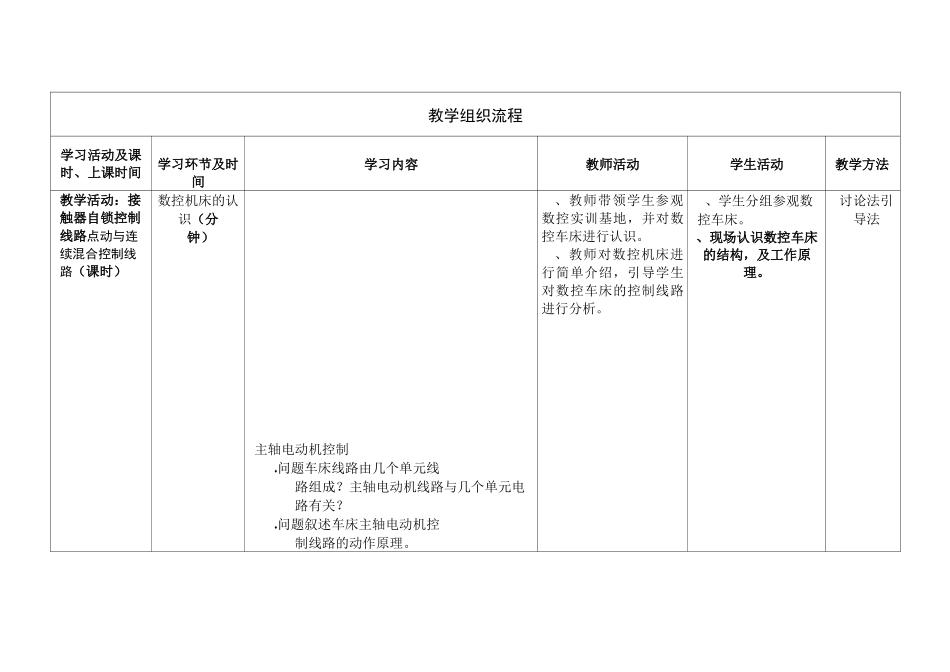

电动机继电控制线路安装与检修一体化课程教案编号：QE-75-14-01-02C/0序号:—体化课程电动机继电控制线路安装与检修学习任务皮带输送机控制线路安装点动与连续混合控制线路学时数教学班级机电班教学时间-学习任务描述皮带传送是日常生活中常见的继电控制线路。点动正转控制线路、接触器自锁控制线路，点动与接触器自锁混合线路，正反转控制线路都能运用到皮带传送中。学习目标、总结上两个学习活动，分析运行控制回路的特点。、结合数控机床，理解点动和连续控制回路的应用。、熟练的对该控制线路进行绘制，接线与调试。学习内容、对点动和连续控制回路进行总结归纳，分析运行特点。、认识数控机床，分析点动和连续在机床中的应用。、在点动和连续控制回路的基础上自己设计改造线路。、给出正确的控制线路连接，分析工作原理。、学生开始实训，照图配线。学习重点难点学习重点：能结合数控机床的运行学习点动和连续运行控制线路。学习难点：点动正转控制线路与连续正转控制线路怎样融合为连续与点动正转控制线路。资源准备教案、多媒体、电拖实训室学习评价学生在学习数控机床的基础上能否联想到点动和连续控制线路的应用；能否叙述点动和连续制线路的工作原理；能否熟练的对控制线路进行绘制，配线与调试；教学反思学习活动及课时、上课时间学习环节及时间教学组织流程学习内容教学活动：点动与连续混合控制线路（课时）课前准备（分钟）总结点动与连续控制回路的特点（分钟）、检点出勤情况；、安全注意事项说明；、查看劳保用品穿戴情况。教师活动、点名；、强调安全注意事项；、检查劳保用品穿戴情况。、教师引导学生回顾点动和连续控制线路学习活动。提问：这两个学习活动中的联系？、教师讲解点动和连续控制线路的特点。教学组织流程学习活动及课时、上课时间学习环节及时间学习内容教师活动学生活动教学方法教学活动：接触器自锁控制线路点动与连续混合控制线路（课时）数控机床的认识（分钟）主轴电动机控制♦问题车床线路由几个单元线路组成？主轴电动机线路与几个单元电路有关？♦问题叙述车床主轴电动机控制线路的动作原理。、教师带领学生参观数控实训基地，并对数控车床进行认识。、教师对数控机床进行简单介绍，引导学生对数控车床的控制线路进行分析。、学生分组参观数控车床。、现场认识数控车床的结构，及工作原理。讨论法引导法教学活动:点动与连续混合控制线路（课时）刀架快速移动电动机控制♦问题车床线路由几个单元线路组成？刀架快速移动电动机线路与几个单元电路有关？♦问题叙述车床刀架快速移动电动机控制线路的动作原理。冷却泵电动机控制♦问题车床线路由几个单元线路组成？冷却泵电动机线路与几个单元电路有关？♦问题叙述车床冷却泵电动机控制线路的动作原理。工作灯控制♦问题车床线路由几个单元线路组成？工作灯线路与几个单元电路有关？♦问题叙述车床工作灯控制线路的动作原理。CA6140类代号（车床类）丁TT1匚—主参数折算值结构特性代号—系代芳（卧式车床系）组代号（落地及卧式车床组）教师提出相应的问题。结合学生的学习状态，把实际问题让学生相互讨论，并得出结论。学生分组进行讨论，对老师提出的问题，进行总结。教授法讨论法教学活动:点动与连续混合线路的工作原理（分钟）电源电源工轴短路e却泵刀架快速控制电源断电主轴电动刀架快冷却信号幻照明灯保护卄关电动机保护电动机移动电动机变压及保护、保护机控制速移动控制」=1、厶Tf射甬、7冶S7.5kW9OW250WQFKM218|xIK、教师结合数车床的实际运行情况，讲解各控制回路的原理及工作特占.学生能对数控车床的结构进行认识，并能在此基础上分析控制线路的原理教授1、主电路分析主电路中共有三台电动机，图中M1为主轴电动机,用以实现主轴旋转和进给运动；M2为冷却泵电动机；M3为溜板快速移动电动机。M1、M2、M3均为三相异步电动机，容量均小于10kW,全部采用全压直接起动皆有交流接触器控制单向旋转。M1电动机由起动按钮SB1,停止按钮SB2和接触器KM1构成电动机单向连续运转控制电路。主轴的正反转由摩擦离合器改变传动来实现。M2电动机是在主轴电动机起动之后，扳动冷却泵控制开关SA1来控制接...
