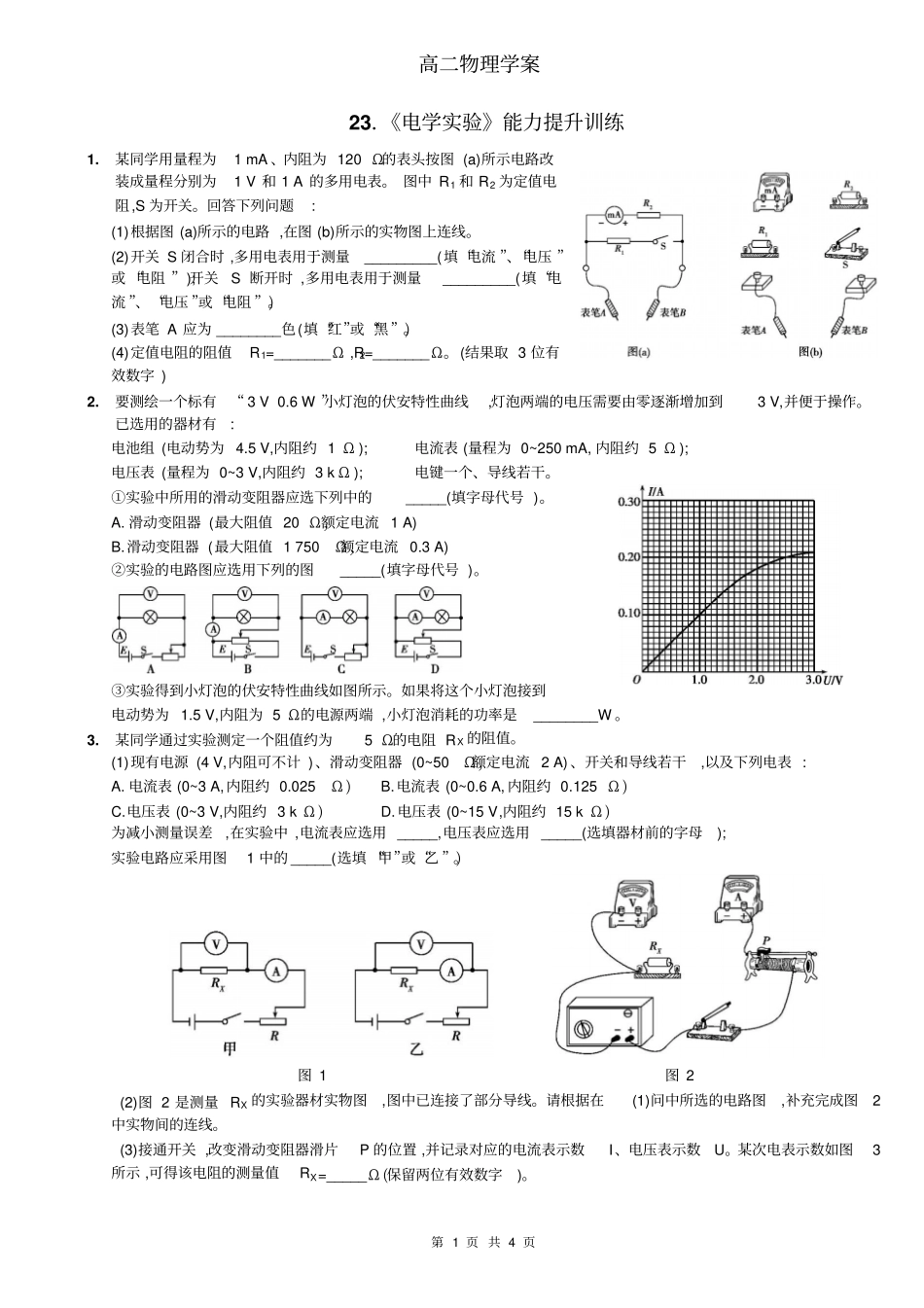

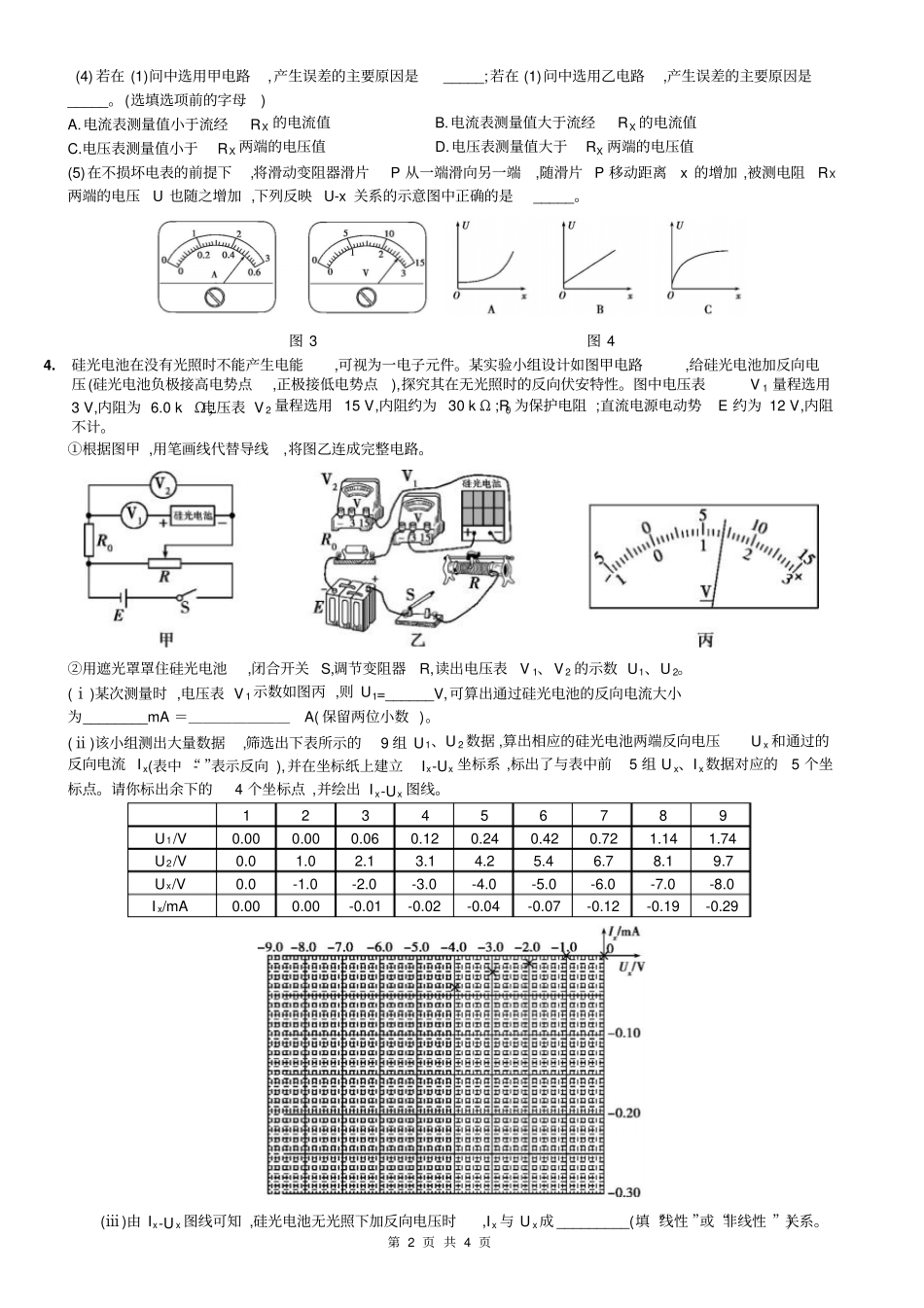

高二物理学案第1页共4页23．《电学实验》能力提升训练1.某同学用量程为1mA、内阻为120Ω的表头按图(a)所示电路改装成量程分别为1V和1A的多用电表。图中R1和R2为定值电阻,S为开关。回答下列问题:(1)根据图(a)所示的电路,在图(b)所示的实物图上连线。(2)开关S闭合时,多用电表用于测量_________(填“电流”、“电压”或“电阻”);开关S断开时,多用电表用于测量_________(填“电流”、“电压”或“电阻”)。(3)表笔A应为________色(填“红”或“黑”)。(4)定值电阻的阻值R1=_______Ω,R2=_______Ω。(结果取3位有效数字)2.要测绘一个标有“3V0.6W”小灯泡的伏安特性曲线,灯泡两端的电压需要由零逐渐增加到3V,并便于操作。已选用的器材有:电池组(电动势为4.5V,内阻约1Ω);电流表(量程为0~250mA,内阻约5Ω);电压表(量程为0~3V,内阻约3kΩ);电键一个、导线若干。①实验中所用的滑动变阻器应选下列中的_____(填字母代号)。A.滑动变阻器(最大阻值20Ω,额定电流1A)B.滑动变阻器(最大阻值1750Ω,额定电流0.3A)②实验的电路图应选用下列的图_____(填字母代号)。③实验得到小灯泡的伏安特性曲线如图所示。如果将这个小灯泡接到电动势为1.5V,内阻为5Ω的电源两端,小灯泡消耗的功率是________W。3.某同学通过实验测定一个阻值约为5Ω的电阻RX的阻值。(1)现有电源(4V,内阻可不计)、滑动变阻器(0~50Ω,额定电流2A)、开关和导线若干,以及下列电表:A.电流表(0~3A,内阻约0.025Ω)B.电流表(0~0.6A,内阻约0.125Ω)C.电压表(0~3V,内阻约3kΩ)D.电压表(0~15V,内阻约15kΩ)为减小测量误差,在实验中,电流表应选用_____,电压表应选用_____(选填器材前的字母);实验电路应采用图1中的_____(选填“甲”或“乙”)。图1图2(2)图2是测量RX的实验器材实物图,图中已连接了部分导线。请根据在(1)问中所选的电路图,补充完成图2中实物间的连线。(3)接通开关,改变滑动变阻器滑片P的位置,并记录对应的电流表示数I、电压表示数U。某次电表示数如图3所示,可得该电阻的测量值RX=_____Ω(保留两位有效数字)。第2页共4页(4)若在(1)问中选用甲电路,产生误差的主要原因是_____;若在(1)问中选用乙电路,产生误差的主要原因是_____。(选填选项前的字母)A.电流表测量值小于流经RX的电流值B.电流表测量值大于流经RX的电流值C.电压表测量值小于RX两端的电压值D.电压表测量值大于RX两端的电压值(5)在不损坏电表的前提下,将滑动变阻器滑片P从一端滑向另一端,随滑片P移动距离x的增加,被测电阻RX两端的电压U也随之增加,下列反映U-x关系的示意图中正确的是_____。图3图44.硅光电池在没有光照时不能产生电能,可视为一电子元件。某实验小组设计如图甲电路,给硅光电池加反向电压(硅光电池负极接高电势点,正极接低电势点),探究其在无光照时的反向伏安特性。图中电压表V1量程选用3V,内阻为6.0kΩ;电压表V2量程选用15V,内阻约为30kΩ;R0为保护电阻;直流电源电动势E约为12V,内阻不计。①根据图甲,用笔画线代替导线,将图乙连成完整电路。②用遮光罩罩住硅光电池,闭合开关S,调节变阻器R,读出电压表V1、V2的示数U1、U2。(ⅰ)某次测量时,电压表V1示数如图丙,则U1=______V,可算出通过硅光电池的反向电流大小为________mA＝＿＿＿＿＿＿＿A(保留两位小数)。(ⅱ)该小组测出大量数据,筛选出下表所示的9组U1、U2数据,算出相应的硅光电池两端反向电压Ux和通过的反向电流Ix(表中“-”表示反向),并在坐标纸上建立Ix-Ux坐标系,标出了与表中前5组Ux、Ix数据对应的5个坐标点。请你标出余下的4个坐标点,并绘出Ix-Ux图线。123456789U1/V0.000.000.060.120.240.420.721.141.74U2/V0.01.02.13.14.25.46.78.19.7Ux/V0.0-1.0-2.0-3.0-4.0-5.0-6.0-7.0-8.0Ix/mA0.000.00-0.01-0.02-0.04-0.07-0.12-0.19-0.29(ⅲ)由Ix-Ux图线可知,硅光电池无光照下加反向电压时,Ix与Ux成_________(填“线性”或“非线性”)关系。第3页共4页5.采用如图所示的电路“测定电池的电动势和内阻”。(1)除了选用照片中的部分器材外,_____(填选项);A.还需要电压表B.还需要电流表C.还需要学生电源D.不再需要其他器材(2)测量所得数据如下:测量次数物理量123456R/Ω1.21.00.80.60.40.2I/A0.600.700.800.891...
