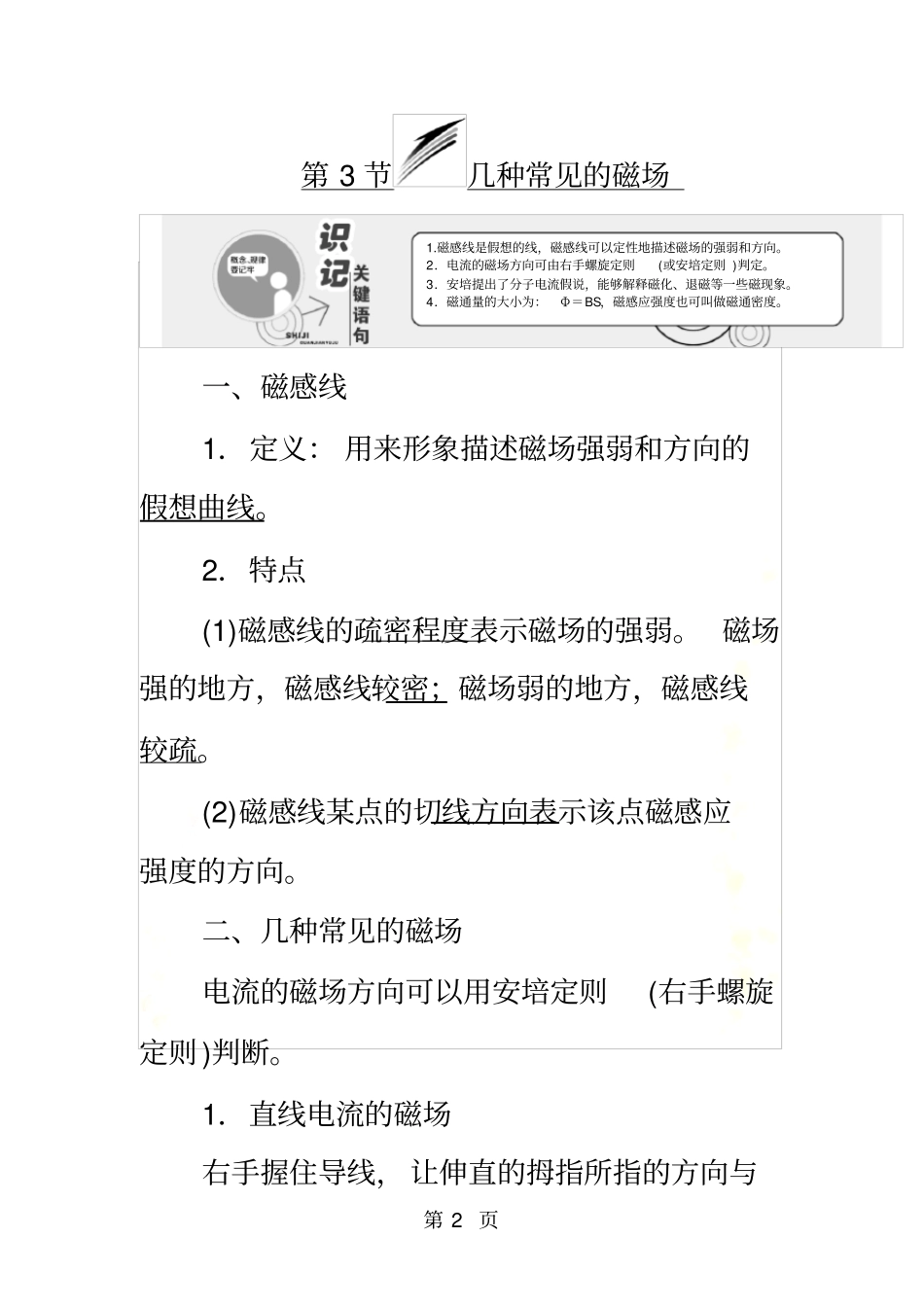

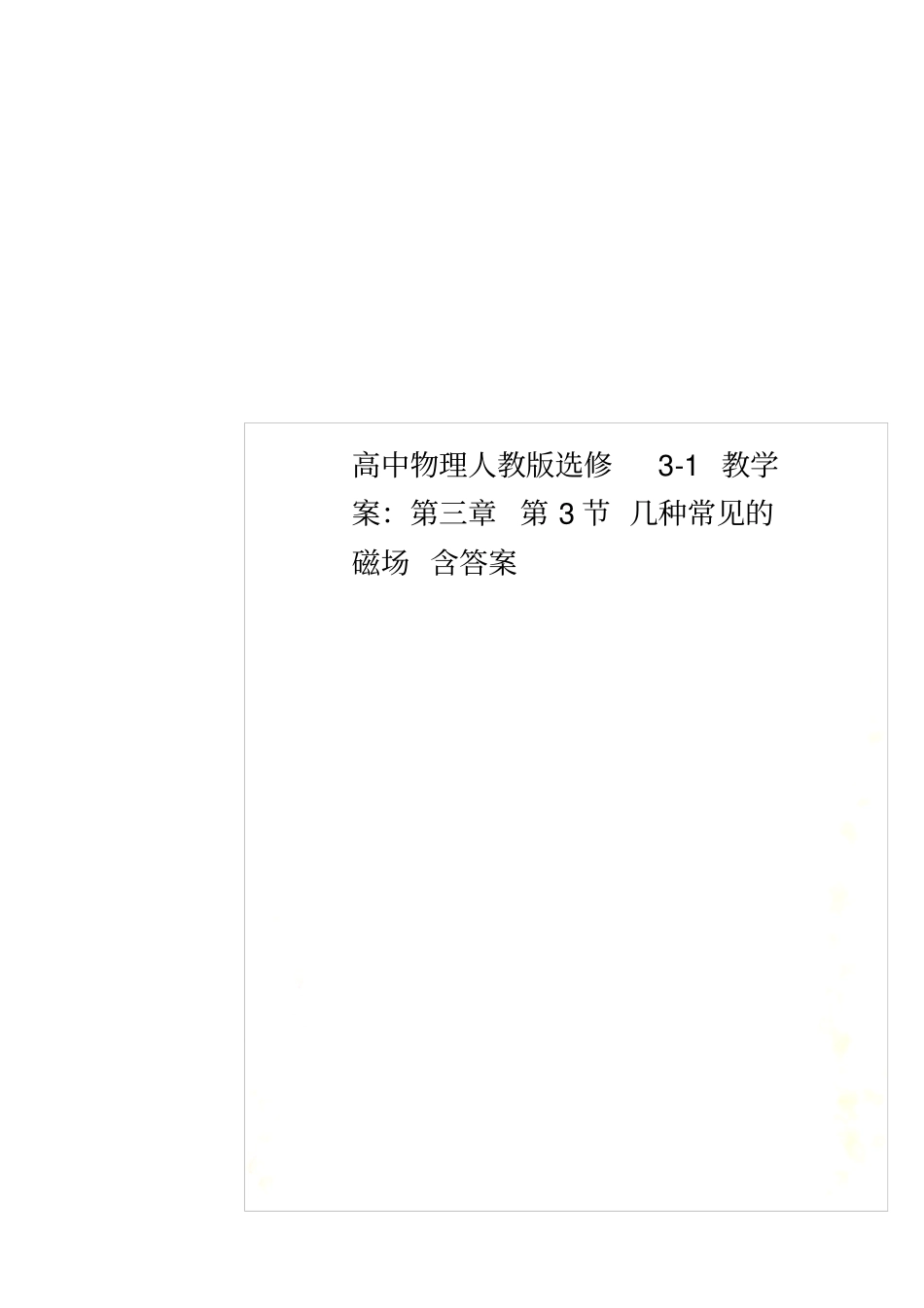

高中物理人教版选修3-1教学案：第三章第3节几种常见的磁场含答案第2页第3节几种常见的磁场一、磁感线1．定义：用来形象描述磁场强弱和方向的假想曲线。2．特点(1)磁感线的疏密程度表示磁场的强弱。磁场强的地方，磁感线较密；磁场弱的地方，磁感线较疏。(2)磁感线某点的切线方向表示该点磁感应强度的方向。二、几种常见的磁场电流的磁场方向可以用安培定则(右手螺旋定则)判断。1．直线电流的磁场右手握住导线，让伸直的拇指所指的方向与1.磁感线是假想的线，磁感线可以定性地描述磁场的强弱和方向。2．电流的磁场方向可由右手螺旋定则(或安培定则)判定。3．安培提出了分子电流假说，能够解释磁化、退磁等一些磁现象。4．磁通量的大小为：Φ＝BS，磁感应强度也可叫做磁通密度。第4页3．磁铁的磁场和电流的磁场一样，都是由电荷的运动产生的。四、匀强磁场和磁通量1．匀强磁场(1)定义：强弱、方向处处相同的磁场。(2)磁感线特点：疏密均匀的平行直线。2．磁通量(1)定义：匀强磁场中磁感应强度和与磁场方向垂直的平面面积S的乘积。即Φ＝BS。(2)拓展：磁场与平面不垂直时，这个面在垂直于磁场方向的投影面积S′与磁感应强度的乘积表示磁通量。(3)单位：国际单位制是韦伯，简称韦，符号是Wb，1Wb＝1_T·m2。(4)引申：B＝ΦS，表示磁感应强度等于穿过单位面积的磁通量，因此磁感应强度又叫磁通密度。第5页1．自主思考——判一判(1)磁感线是闭合的曲线，没有起始终了的位置。(√)(2)磁感线可以用细铁屑来显示，因而是真实存在的。(×)(3)通电直导线周围磁场的磁感线是闭合的圆环。(√)(4)通电螺线管周围的磁场类似于条形磁体周围的磁场。(√)(5)将一平面置于匀强磁场中的任何位置，穿过该平面的磁通量总相等。(×)(6)除永久性磁铁外，一切磁场都是由运动电荷产生的。(×)(7)一般的物体不显磁性是因为物体内的分子电流取向杂乱无章。(√)2．合作探究——议一议(1)有同学认为磁感线总是从磁体北极指向南极，你认为对吗？第6页提示：不对，在磁体外部磁感线从磁体北极指向南极，而在磁体内部，磁感线是从南极指向北极。(2)若通过某面积的磁通量等于零，则该处一定无磁场，你认为对吗？提示：不对。磁通量除与磁感应强度、面积有关外，还与环面和磁场夹角有关，当环面与磁场平行时，磁通量为零，但存在磁场。(3)通电的螺线管相当于一个条形磁铁，一端是N极，另一端是S极，把一个小磁针放入螺线管内部，小磁针的N极指向螺线管的哪端？图3-3-1提示：指向N极。小磁针N极的指向是N极受到磁场力的方向，N极受力的方向是该位置的磁感应强度的方向，在螺线管内部，磁感应强度方向由S极指向N极。所以小磁针的N极指向螺线管的N极。对磁感线第7页的理解磁感线与电场线的比较磁感线电场线相似点引入目的为形象描述场而引入的假想线，实际不存在疏密场的强弱切线方向场的方向是否相交不能相交(电场中无电荷空间不相交)不同点不中断的闭合曲线不闭合，起始于正电荷或无限远，终止于无限远或负电荷1．关于磁感线，下列说法中正确的是()A．两条磁感线的空隙处一定不存在磁场B．磁感线不可能从S极到N极C．磁场不一定都是由磁铁产生的第8页D．两个磁场叠加的区域，磁感线可能相交解析：选C磁感线是为了形象描绘磁场而假想的一组有方向的曲线，曲线上任一点的切线方向表示该点的磁场方向，曲线疏密表示磁场的强弱，A不正确。磁铁能产生磁场，电流也能产生磁场，C正确。在磁体外部磁感线从N极到S极，内部从S极到N极，磁感线在任何情况下都不相交，所以B、D不正确。2.磁场中某区域的磁感线如图3-3-2所示，则()图3-3-2A．a、b两处的磁感应强度的大小不等，Ba＞BbB．a、b两处的磁感应强度的大小不等，Ba＜BbC．同一通电导线放在a处受力一定比放在b处受力小D．a处没有磁感线，所以磁感应强度为零第9页解析：选B由图中可知b处的磁感线较密，a处的磁感线较疏，所以Ba＜Bb，故A错，B对；导线在磁场中受力的大小与导线在磁场中的放置方向有关，而不是仅仅取决于B与LI的大小，故C错；磁感线是用来描述磁场的，而又不可能在存在磁场的区域内全部画磁感线，那样将会与不画磁感线产生相同的效果，故D错。3．(多选)下列关于电...
