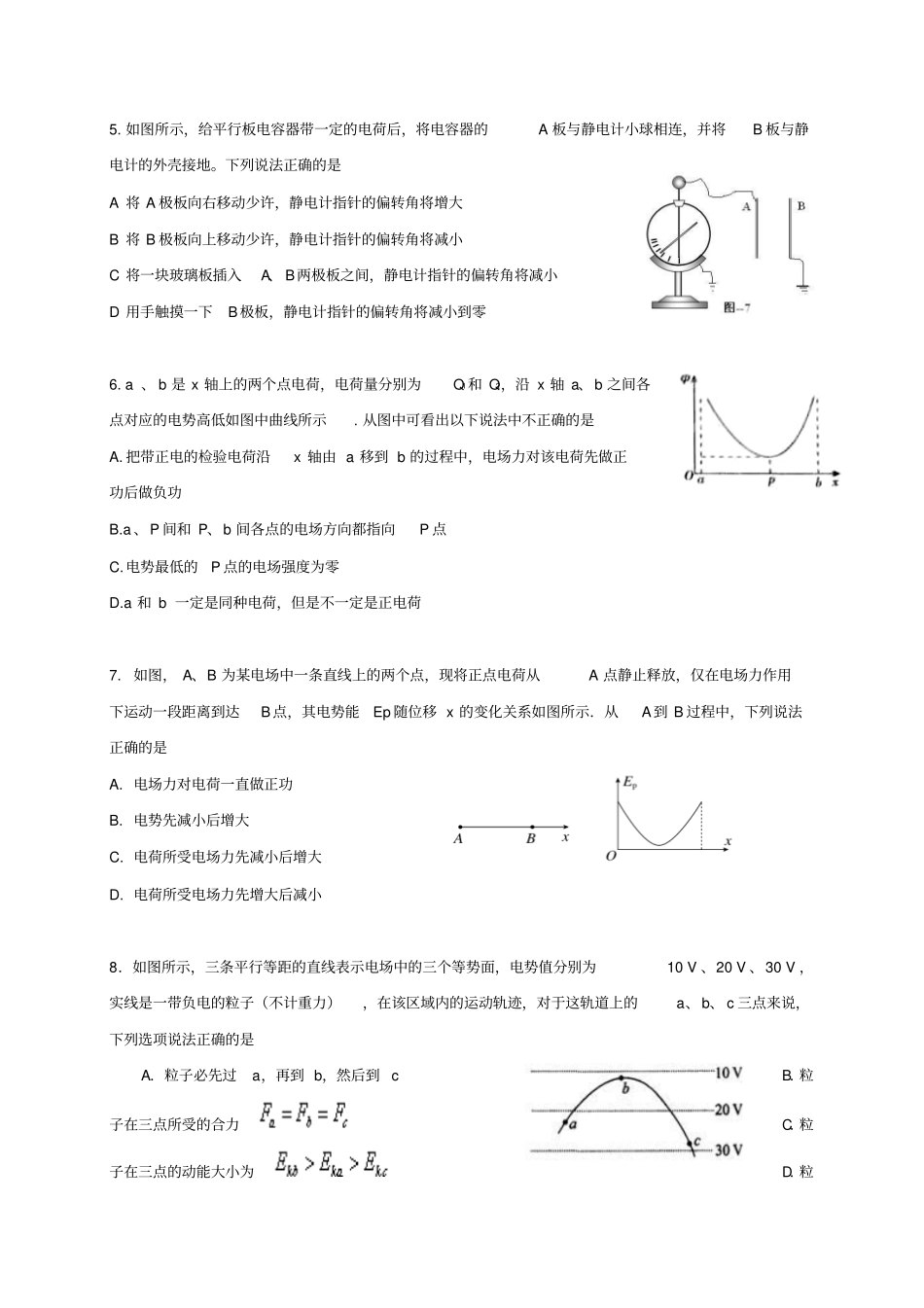

内蒙古赤峰二中2016-2017学年高二物理上学期第一次月考试题全卷满分100分时间90分钟一．选择题（每题4分，共40分，1-6题每题只有一个答案，7-10题有多个答案，全选对得4分，选对不全得2分，选错或不选得0分）1.关于静电场的电场强度和电势，下列说法正确的是A．电场强度的方向不一定与等电势面垂直B．电场强度为零的地方，电势也为零C．随着电场强度的大小逐渐减小，电势也逐渐降低D．任一点的电场强度总是指向该点电势降落最快的方向2．电源电动势的大小反映的是A.电源把电能转化为其他形式的能的本领大小B.电源把其他形式的能转化为电能的本领的大小C.电源单位时间内传送电荷量的多少D.电流做功的快慢3.传感器是自动控制设备中不可缺少的元件，已经渗透到宇宙开发、环境保护、交通运输以及家庭生活等各种领域．如下图所示为几种电容式传感器，其中通过改变电容器两极间距离而引起电容变化的是4.如右图所示的稳恒电路中,R1=2Ω,R2=4Ω,R3=11Ω那么通过电阻R1、R2、R3的电流强度之比I1:I2:I3为A.1:2:3B.3:2:1C.2:1:3D.3:1:25.如图所示，给平行板电容器带一定的电荷后，将电容器的A板与静电计小球相连，并将B板与静电计的外壳接地。下列说法正确的是A将A极板向右移动少许，静电计指针的偏转角将增大B将B极板向上移动少许，静电计指针的偏转角将减小C将一块玻璃板插入A、B两极板之间，静电计指针的偏转角将减小D用手触摸一下B极板，静电计指针的偏转角将减小到零6.a、b是x轴上的两个点电荷，电荷量分别为Q1和Q2，沿x轴a、b之间各点对应的电势高低如图中曲线所示.从图中可看出以下说法中不正确的是A.把带正电的检验电荷沿x轴由a移到b的过程中，电场力对该电荷先做正功后做负功B.a、P间和P、b间各点的电场方向都指向P点C.电势最低的P点的电场强度为零D.a和b一定是同种电荷，但是不一定是正电荷7.如图，A、B为某电场中一条直线上的两个点，现将正点电荷从A点静止释放，仅在电场力作用下运动一段距离到达B点，其电势能Ep随位移x的变化关系如图所示．从A到B过程中，下列说法正确的是A.电场力对电荷一直做正功B.电势先减小后增大C.电荷所受电场力先减小后增大D.电荷所受电场力先增大后减小8．如图所示，三条平行等距的直线表示电场中的三个等势面，电势值分别为10V、20V、30V，实线是一带负电的粒子（不计重力），在该区域内的运动轨迹，对于这轨道上的a、b、c三点来说，下列选项说法正确的是A．粒子必先过a，再到b，然后到cB．粒子在三点所受的合力C．粒子在三点的动能大小为D．粒子在三点的电势能大小为9.如图所示，竖直放置的两个平行金属板间有匀强电场，在两板之间等高处有两个质量相同的带电小球（不计两带电小球之间的电场影响），P小球从紧靠左极板处由静止开始释放，Q小球从两极板正中央由静止开始释放，两小球沿直线运动都打到右极板上的同一点，则从开始释放到打到右极板的过程中A.它们的运动时间的关系为tP＞tQB.它们的电荷量之比为qp：qQ=2：1C.它们的动能增量之比为△EKP：△EKQ=2：1D.它们的电势能减少量之比为△EP：△EQ=4：110.有一静电场，其电势随x坐标的改变而改变，变化的图线如右图所示。若将一带负电粒子（重力不计）从坐标原点O由静止释放，电场中P、Q两点的坐标分别为1mm、4mm。则下列说法正确的是A、粒子将沿x轴正方向一直向前运动B、粒子在P点与Q点加速度大小相等、方向相反C、粒子经过P点与Q点时，动能相等D、粒子经过P点与Q点时，粒子的电势能相等二实验题（共20分）把答案填在相应的横线上或按题目要求作答11．（10分）如图甲所示，为某同学测绘额定电压为2．5V的小灯泡的I—U特性曲线的实验电路图。图乙图甲①根据电路图甲，用笔画线代替导线，将图乙中的实验电路连接完整。②开关S闭合之前，图甲中滑动变阻器的滑片应该置于_____端（选填“A”、“B”或“AB中间”）③实验中测得有关数据如下表：U/V0．400．801．201．602．002．402．80I/A0．100．160．200．190．250．260．27根据表中的实验数据，在图丙中画出小灯泡的I—U特性曲线。12.（10分）为了测量某一未知阻值的电阻Rx，某实验小组找来以下器材：电压表（0~3V，内阻约3kΩ）、电流表（0~0.6A，内...
