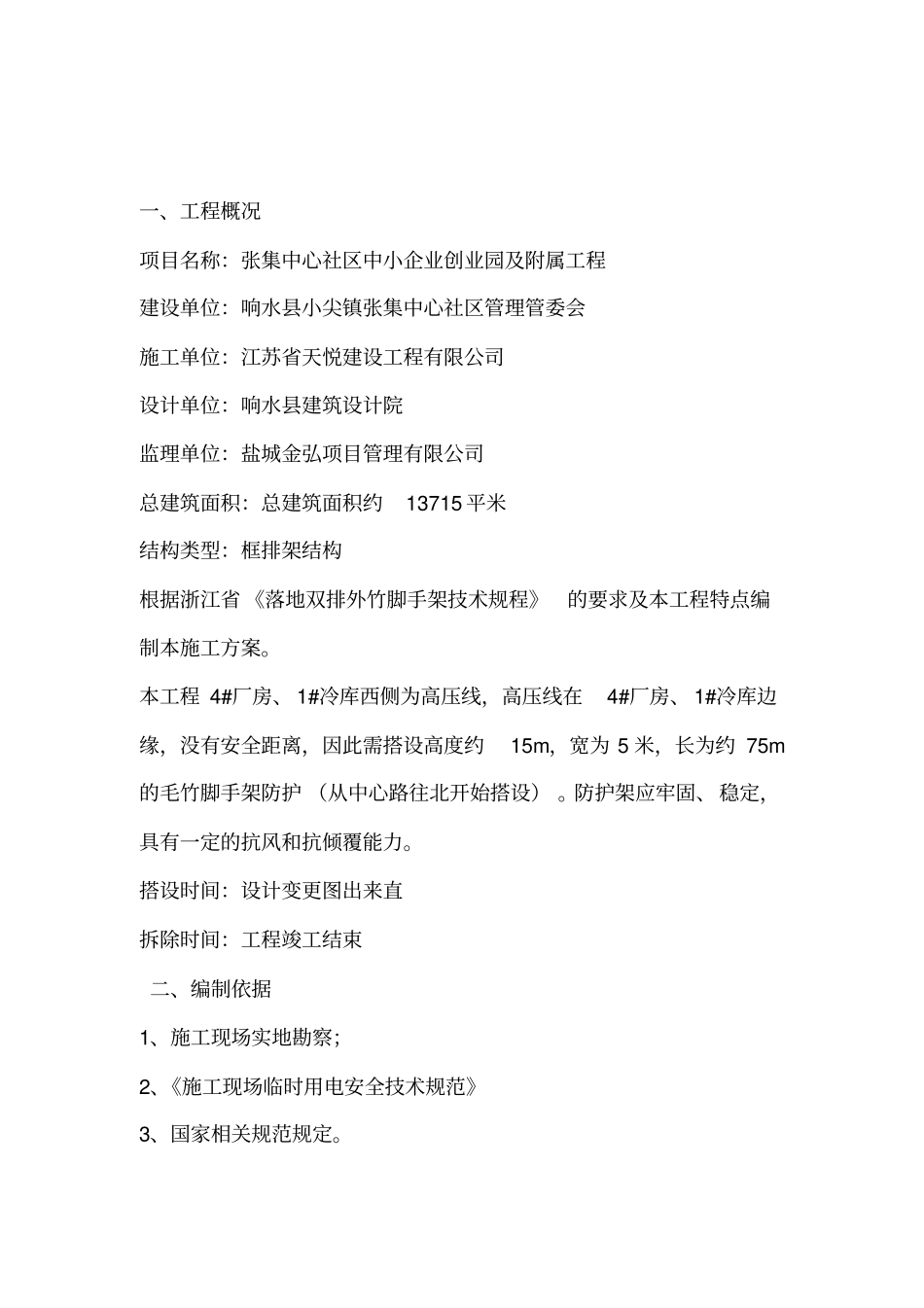

一、工程概况项目名称：张集中心社区中小企业创业园及附属工程建设单位：响水县小尖镇张集中心社区管理管委会施工单位：江苏省天悦建设工程有限公司设计单位：响水县建筑设计院监理单位：盐城金弘项目管理有限公司总建筑面积：总建筑面积约13715平米结构类型：框排架结构根据浙江省《落地双排外竹脚手架技术规程》的要求及本工程特点编制本施工方案。本工程4#厂房、1#冷库西侧为高压线，高压线在4#厂房、1#冷库边缘，没有安全距离，因此需搭设高度约15m，宽为5米，长为约75m的毛竹脚手架防护（从中心路往北开始搭设）。防护架应牢固、稳定，具有一定的抗风和抗倾覆能力。搭设时间：设计变更图出来直拆除时间：工程竣工结束二、编制依据1、施工现场实地勘察；2、《施工现场临时用电安全技术规范》3、国家相关规范规定。4、国家现行的技术政策及标准、安全操作规程及安全验收规范。三、施工准备1、材料⑴Φ48×2.8钢管、毛竹、篙竹和竹篾等材料。⑵竹笆。2、作业条件该部位一边为临时围墙，一边为场内4#厂房、1#冷库（高压线距离1#冷库西北角约3米）符合场地要求。开始搭设至搭设结束需通过监理、甲方、供电部门认可，申请供电局将此路高压电暂停一段时间，严禁非专业人员靠近高压线进行施工作业。四、操作工艺竹脚手架立杆横距为1.5米，纵距1.8米，防护架高度与高压电线距离不少于1.0米；在每根横杆下立杆边增设支撑一根，防护架横向每三跨间隔设置双向剪刀撑（防护架两端部均需布设双向剪刀撑）。。竹脚手架采用竹篾绑扎，不得采用金属铁丝之类材料进行绑扎加固。架体的底部要牢固、可靠。为确保架体的稳定性，预埋钢管的深度不得小于0.6米，并将立杆四周土体挤压密实。架体与高压线水平安全距离符合有关的规定，每天对于操作的人员上班前要进行专项交底，增强操作人员思想意识，确保施工期间高压线不受干扰，保证安全。高压线防护架应由专业人员搭设。在醒目的位置张贴警示标志，警示标志要符合规范要求。钢管架搭设方法不具体详述，本方案针对毛竹脚手架进行设计，具体如下：1、主、副柱（1）主柱，包括外主柱(排栅柱)、内立柱(平桥柱)、角柱和平台柱，应选用直径合适、顺直的毛竹，尾径不得少于8cm。（2）主柱的纵向间距1.5m，三排脚手架的柱间距为1.5m。主柱的弯曲面应在脚手架的纵向平面内背靠背设置。角柱的弯曲面应向脚手架结构本身的纵向内侧面。（3）脚手架的外排主柱设副柱(俗称“针柱”)，副柱从第一度大横杆(即打底梁)开始向上设置，间距1m。绑扎副柱时，首先要做好三条以上的大横杆才能立副柱。（4）柱的驳接分搭接和顶口接两种方式。搭接用于副柱，其搭接长度不少于1m，绑扎不少于三度横杆，如柱料稍弯曲，应采用靠搭接方式，接长后的柱重心应在一垂直线上。顶口驳接，顶口处上下两端应各有不少于三条大横杆连接，采用不少于两度扎丝和一度扎篾绑扎。如毛竹驳柱要加厚2cm的木板垫在驳柱端上，并用笏扎牢固。驳柱要垂直、贴服。顶口柱的对接端部接触面平正。相邻立柱接头要错开不少于一步架。2、大横杆(牵杆)（1）大横杆采用毛竹。大横杆用于连接脚手架纵向各排列的立柱，绑扎要牢固、平直，与立柱互成90°。（2）大横杆的垂直间距为：大横杆垂直间距为1.5米。（3）大横杆用搭接，接口长度为不少于1m，而且应以牵杆头接牵杆尾。3、小横杆(平桥托)（1）小横杆主柱部位要用小头直径不少于9cm的毛竹，副柱(针柱)部位用结实的篙竹头。小横杆用于连接内、外排架，以及承托脚手平桥。（2）小横杆的水平间距为1.5m。4、斜撑（1）脚手架的斜撑包括风撑、十字撑(拍身撑)、吊鱼撑和挑撑等。（2）风撑和挑撑的撑头应埋入土内，入土深度为15～20cm。（3）十字撑的设置分为间断式和连续式两种。十字撑设在脚手架外侧。每组间断式十字撑的跨距应不少于四条立柱(约7─8cm)从底到顶连续搭设，并在脚手架的转角，尺端及沿纵向每隔15cm左右设置一组。连续式十字撑，是在脚手架外侧全面设置十字撑。（4）斜撑的斜度(俗称“标流”)按以下规定搭设:1)风撑的斜度不大于“对标”(i≤1:1，即≤45°)；2)十字撑的斜度为“标八”至对标(i＝0.8:1～1:1,即＝38°40'45);3)挑撑、吊鱼撑的斜为“加一...
