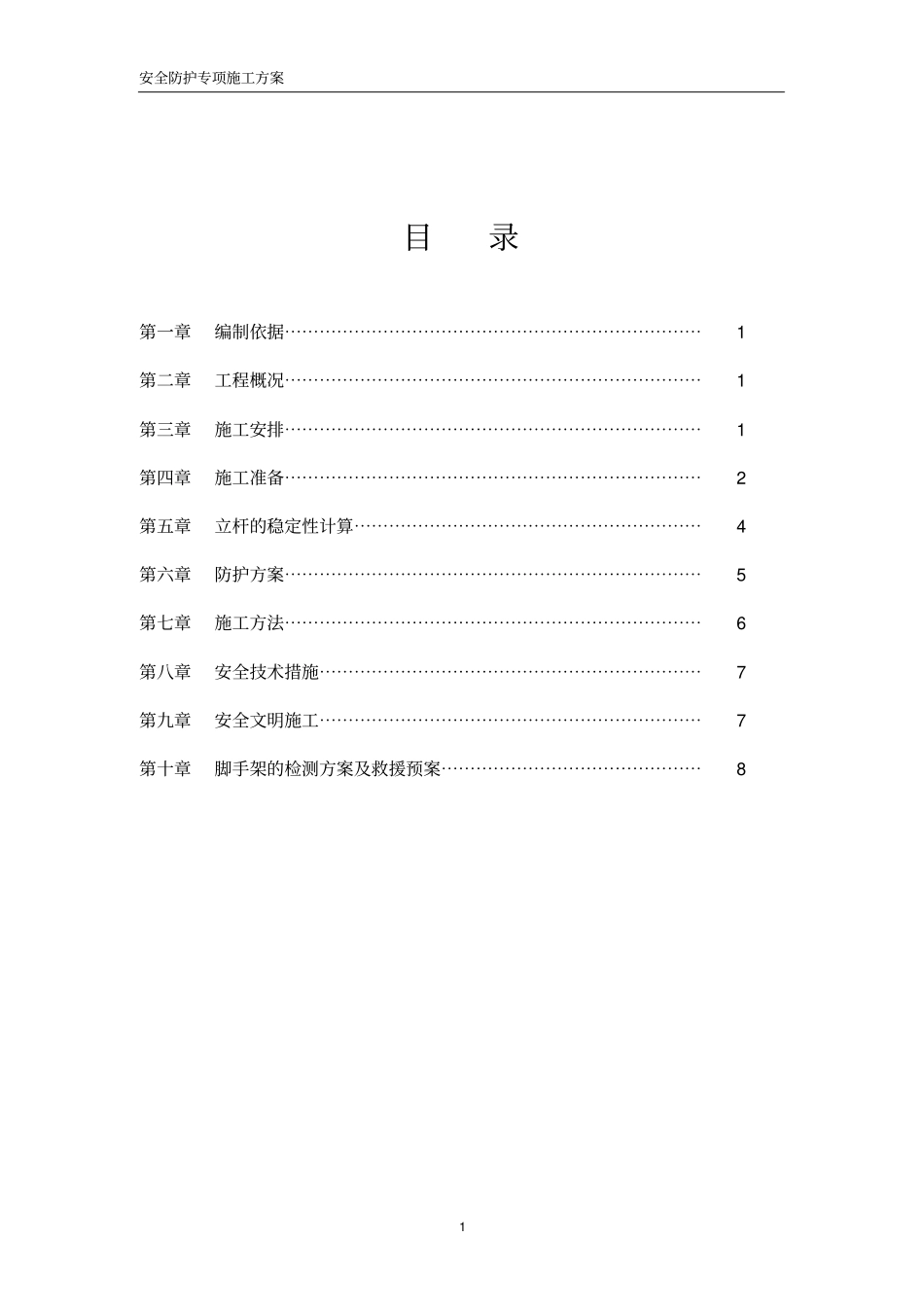

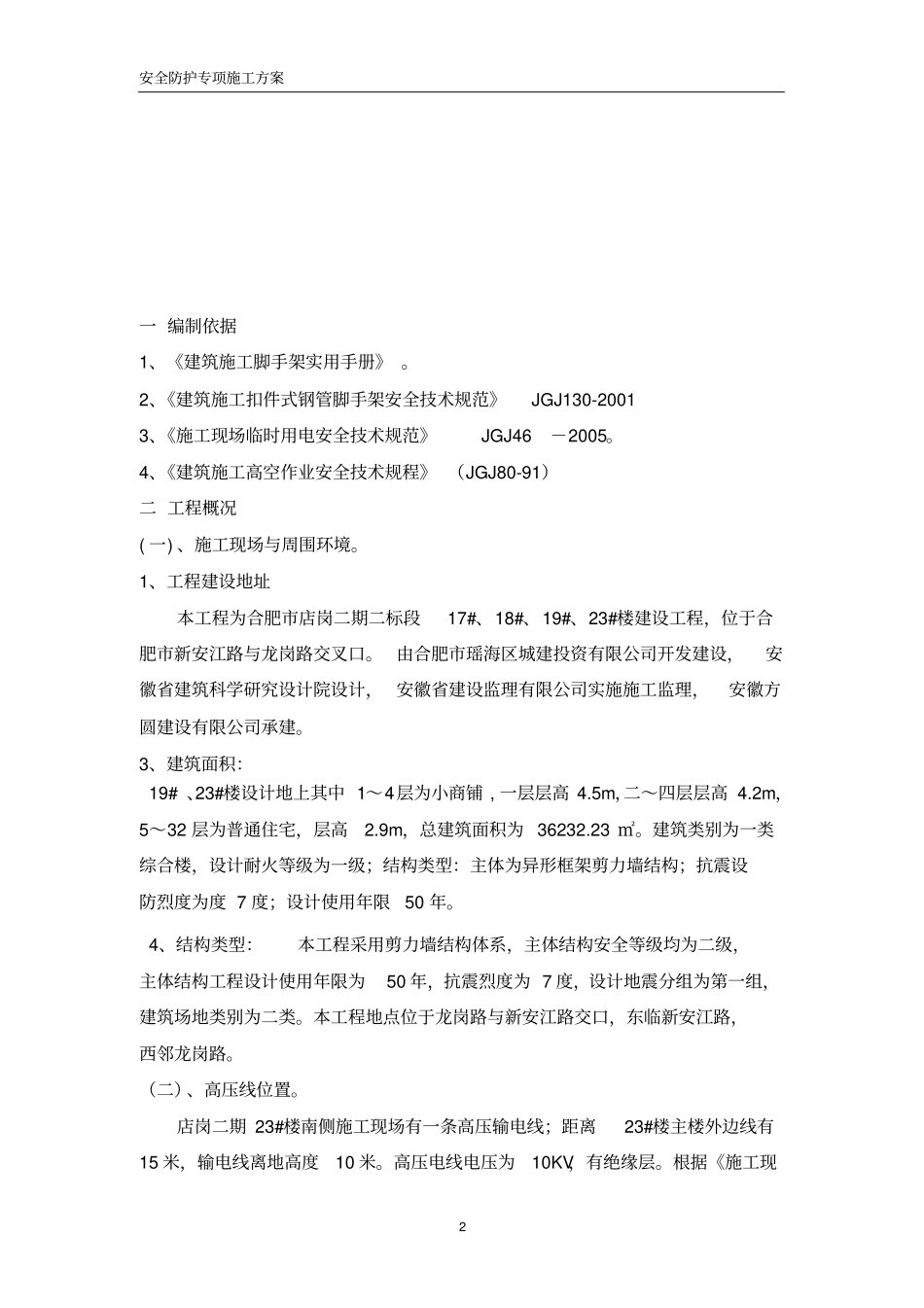

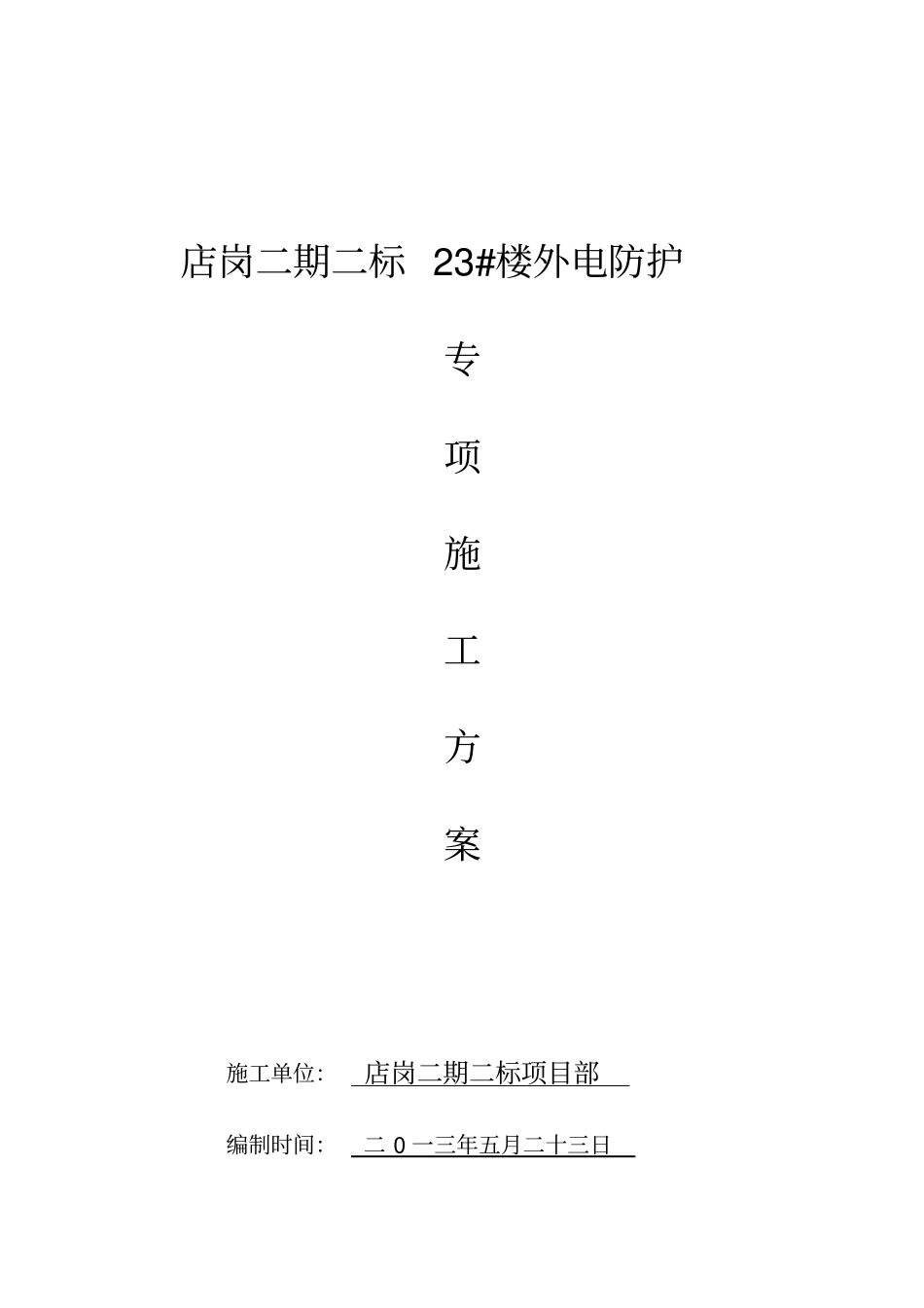

店岗二期二标23#楼外电防护专项施工方案施工单位：店岗二期二标项目部编制时间：二0一三年五月二十三日安全防护专项施工方案1目录第一章编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第二章工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第三章施工安排⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第四章施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第五章立杆的稳定性计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4第六章防护方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第七章施工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6第八章安全技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第九章安全文明施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第十章脚手架的检测方案及救援预案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8安全防护专项施工方案2一编制依据1、《建筑施工脚手架实用手册》。2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20013、《施工现场临时用电安全技术规范》JGJ46－2005。4、《建筑施工高空作业安全技术规程》（JGJ80-91）二工程概况(一)、施工现场与周围环境。1、工程建设地址本工程为合肥市店岗二期二标段17#、18#、19#、23#楼建设工程，位于合肥市新安江路与龙岗路交叉口。由合肥市瑶海区城建投资有限公司开发建设，安徽省建筑科学研究设计院设计，安徽省建设监理有限公司实施施工监理，安徽方圆建设有限公司承建。3、建筑面积：19#、23#楼设计地上其中1～4层为小商铺,一层层高4.5m，二～四层层高4.2m，5～32层为普通住宅，层高2.9m，总建筑面积为36232.23㎡。建筑类别为一类综合楼，设计耐火等级为一级；结构类型：主体为异形框架剪力墙结构；抗震设防烈度为度7度；设计使用年限50年。4、结构类型：本工程采用剪力墙结构体系，主体结构安全等级均为二级，主体结构工程设计使用年限为50年，抗震烈度为7度，设计地震分组为第一组，建筑场地类别为二类。本工程地点位于龙岗路与新安江路交口，东临新安江路，西邻龙岗路。（二）、高压线位置。店岗二期23#楼南侧施工现场有一条高压输电线；距离23#楼主楼外边线有15米，输电线离地高度10米。高压电线电压为10KV，有绝缘层。根据《施工现安全防护专项施工方案3场临时用电安全技术规范》（JGJ46－2005）第一部分输电线防护要求如下；在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。最小安全操作距离应不小于4～6m。第3.1.4规定，旋转臂架式起重机的任何部位或被吊物边缘与10KV以下的架空线路边线最小水平距离不得小于2m。由于现场中心的塔吊的塔臂回转半径已覆盖输电线，且达不到《施工现场临时用电安全技术规范》第3.1.2条和第3.1.4条规定的最小距离，《建筑施工高处作业安全技术规范》第5.2.5条之规定。为确保正常供电和施工人员的人身安全，必须采取切实可行的防护措施。因此编制此专项防护方案。三施工安排：1、工期安排为确保塔吊吊卸时输电线的安全，输电线防护架应及时搭设。2、施工组织及任务安排由公司安全总监主管，项目部安全员组织架子组搭设防护架子。在架设防护设施时，项目部临时用电电工、安全员及架子组长必须在现场旁站监督施工。四施工准备：1、组织人员对现场进行清理，提前对现场各种材料、管线进行转移，搭设脚手架之前，勘察作业现场，全面熟悉现场情况，做好防护架子搭设的安全施工组织设计；脚手架作业人员经过相应安全、技术培训，操作人员经考试合格持证上岗，严格贯彻执行脚手架搭设工艺标准及操作规程，确保脚手架安全。对操作人员做好安全技术交底，确保安全施工。2、材料准备钢管：采用外径Φ48mm，壁厚3.5mm的焊接钢管。用黄黑油漆刷成安全色,间距长度500。(1)钢管端部切口平整，严禁使用有严重锈蚀、弯曲、压扁或裂纹的钢管。对锈蚀严重部位应将钢管截断进行检查，严禁打孔。(2)用于立杆、大横杆、剪刀撑和斜杆的钢管长度应为4～6m，其重量不超过25kg。(3)钢管材质宜使用力学性能适中的Q235钢，其材质应符合《碳素结构钢》（GB700－88）的相应规定。安全防护专项施工...
