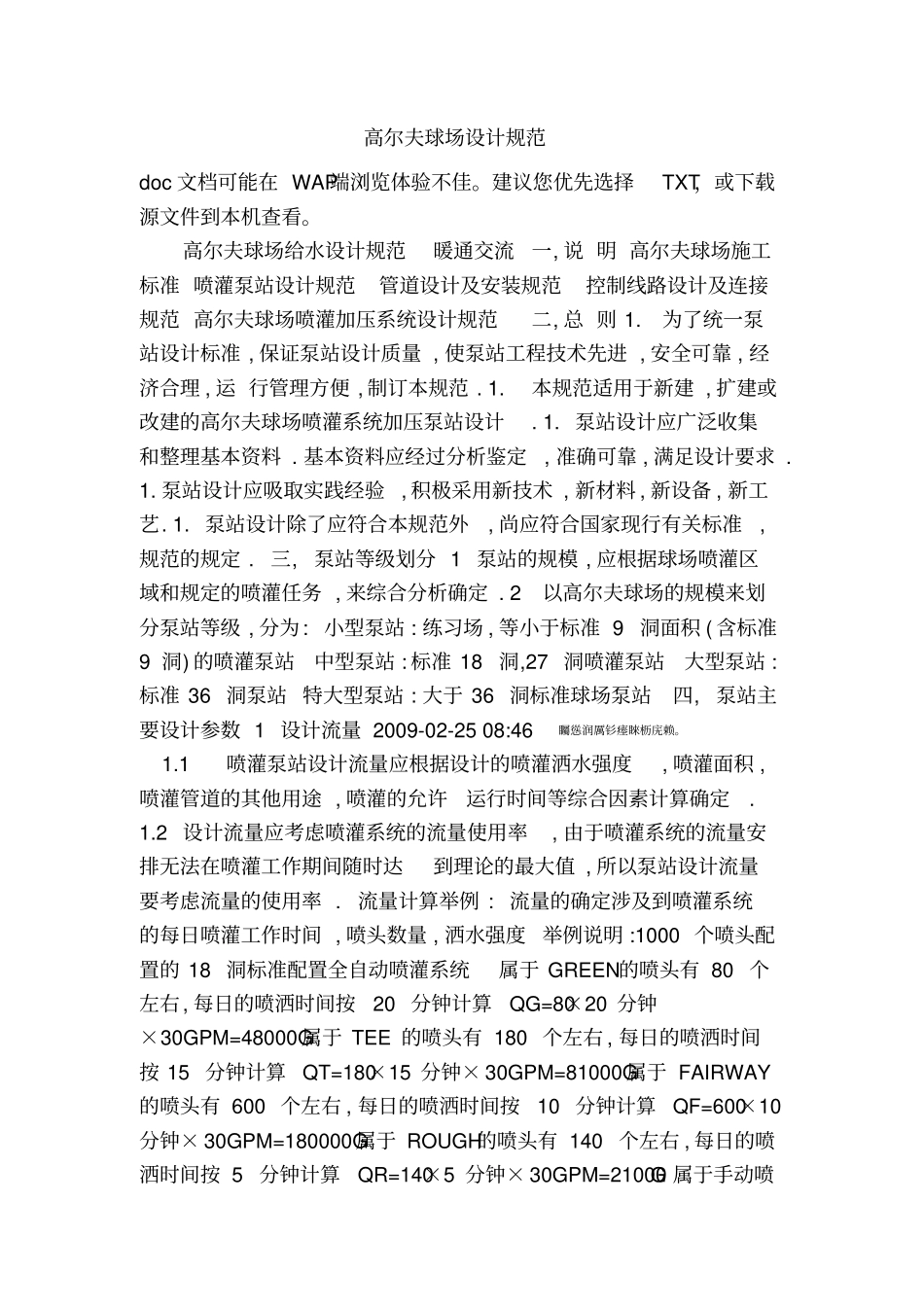

高尔夫球场设计规范doc文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。高尔夫球场给水设计规范暖通交流一,说明高尔夫球场施工标准喷灌泵站设计规范管道设计及安装规范控制线路设计及连接规范高尔夫球场喷灌加压系统设计规范二,总则1.为了统一泵站设计标准,保证泵站设计质量,使泵站工程技术先进,安全可靠,经济合理,运行管理方便,制订本规范.1.本规范适用于新建,扩建或改建的高尔夫球场喷灌系统加压泵站设计.1.泵站设计应广泛收集和整理基本资料.基本资料应经过分析鉴定,准确可靠,满足设计要求.1.泵站设计应吸取实践经验,积极采用新技术,新材料,新设备,新工艺.1.泵站设计除了应符合本规范外,尚应符合国家现行有关标准,规范的规定.三,泵站等级划分1泵站的规模,应根据球场喷灌区域和规定的喷灌任务,来综合分析确定.2以高尔夫球场的规模来划分泵站等级,分为:小型泵站:练习场,等小于标准9洞面积(含标准9洞)的喷灌泵站中型泵站:标准18洞,27洞喷灌泵站大型泵站:标准36洞泵站特大型泵站:大于36洞标准球场泵站四,泵站主要设计参数1设计流量2009-02-2508:46矚慫润厲钐瘗睞枥庑赖。1.1喷灌泵站设计流量应根据设计的喷灌洒水强度,喷灌面积,喷灌管道的其他用途,喷灌的允许运行时间等综合因素计算确定.1.2设计流量应考虑喷灌系统的流量使用率,由于喷灌系统的流量安排无法在喷灌工作期间随时达到理论的最大值,所以泵站设计流量要考虑流量的使用率.流量计算举例:流量的确定涉及到喷灌系统的每日喷灌工作时间,喷头数量,洒水强度举例说明:1000个喷头配置的18洞标准配置全自动喷灌系统属于GREEN的喷头有80个左右,每日的喷洒时间按20分钟计算QG=80×20分钟×30GPM=48000G属于TEE的喷头有180个左右,每日的喷洒时间按15分钟计算QT=180×15分钟×30GPM=81000G属于FAIRWAY的喷头有600个左右,每日的喷洒时间按10分钟计算QF=600×10分钟×30GPM=180000G属于ROUGH的喷头有140个左右,每日的喷洒时间按5分钟计算QR=140×5分钟×30GPM=21000G属于手动喷水用量按经验值取QM=10000G总流量为:QG+QT+QF+QR+QM=340000G(1287吨)灯光球场的喷洒工作时间为4小时.一般球场的喷洒工作时间为6小时.以一般球场喷洒工作时间为6小时计算,需要的平均总流量为944GPM有配置中央控制系统的喷灌系统因为有计算机自动流量管理,所以总流量的系数可以取0.8,即泵站流量为1180GPM没有配置中央控制系统的而有场地分控箱的喷灌系统,因为可以做人工流量管理,所以总流量的系数可以取0.7,即泵站流量为1348GPM没有配置中央控制系统的也没有场地分控箱的手动喷灌系统,其流量的控制依赖阀门操作工人的操聞創沟燴鐺險爱氇谴净。作水平,所以总流量的系数可以取0.6,即泵站流量为1573GPM2特征水位2.1喷灌泵站取水池水位应按下列规定采用:2.1.1防洪水位:球场泵房的防洪要求以百年为标准,泵站地平面高程应大于最高水位1米.2.1.2设计水位:从喷灌湖取水,喷灌湖的水源应保证85%～95%以上的日均用水量.2.1.3最低运行水位:最低运行水位是指喷灌主泵允许运行的最低喷灌湖水位,一般地,最低运行水位是喷灌湖湖底高程加1米.2.1.4泵站竖井底部高程:竖井底部高程应在最低运行水位高程以下1.5～2米.3.3特征扬程3.1设计扬程:应按泵站取水池设计水位,喷头工作压力,场地内与泵站高程差并计入水力损失确定,在设计扬程下应满足泵站设计流量要求.压力计算举例:泵站输出压力包括3部分:喷头的工作压力,场地高程差,管路摩擦损失含电磁阀调压自动喷头的工作压力在喷头出厂已经设定,举例734-06-358的工作压力为80PSI不含电磁阀喷头因为无压力自动调节,可以依靠管路电磁阀(带调压功能)来调压场地高程差是指最高喷头的高程和泵站之间的高差(有用中间加压泵和减压阀的除外),平地球场此高程差一般在10米内管路摩擦损失在喷灌系统中最能体现喷灌设计师的设计水平,因为它和管路成本成反比.同时如果喷灌使用者没有按照使用规范使用喷灌系统,将会管路摩擦损失急剧增加,产生的后果是:喷头达不到工作压力,管路水流动速度过高产生紊流而损坏管道,损坏管路的现象虽然是长时间积累的,但是有些球场在3～5年后发现弯头,三通等管件出现漏水,甚至在活套管接头处产生漏水...
