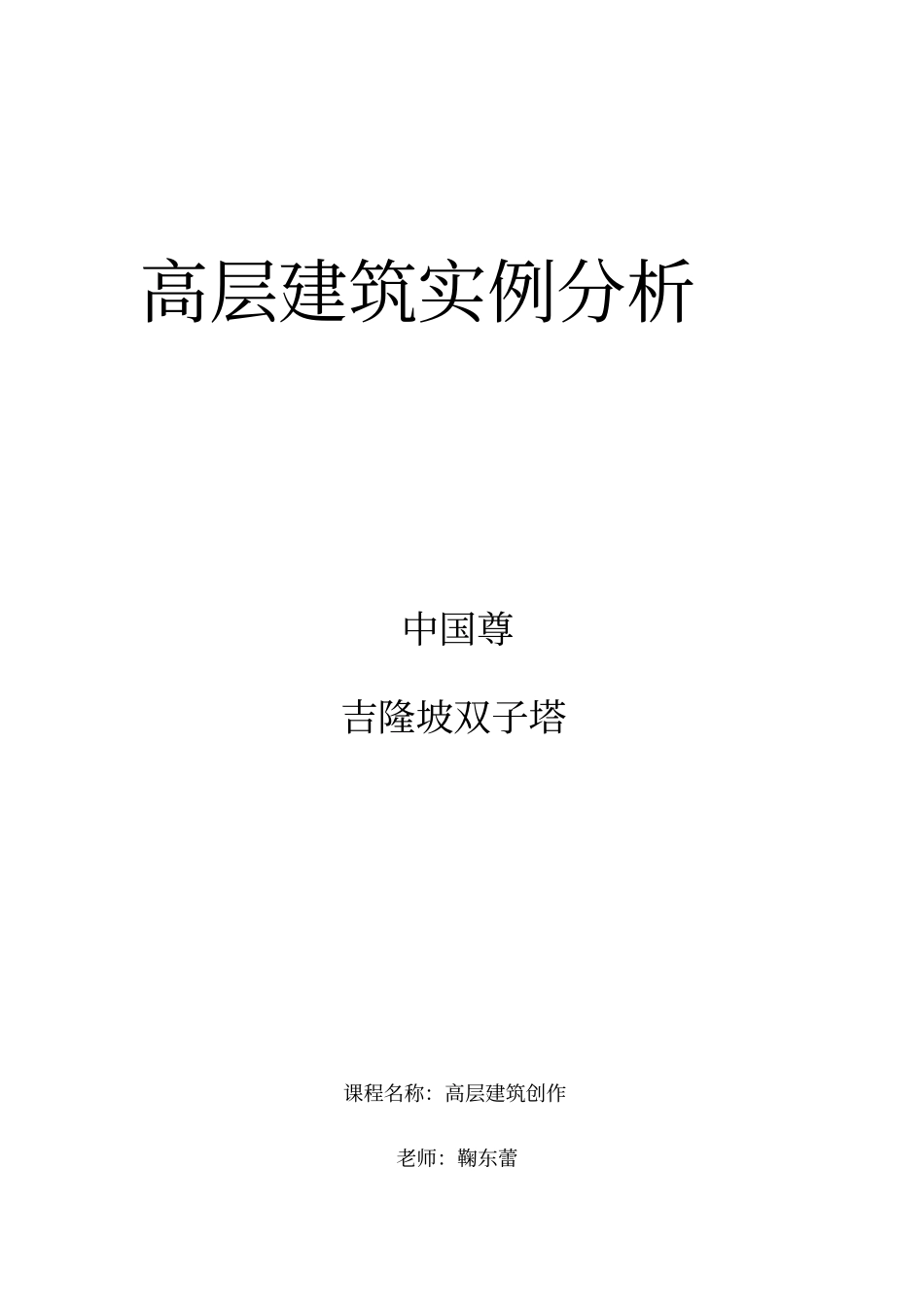

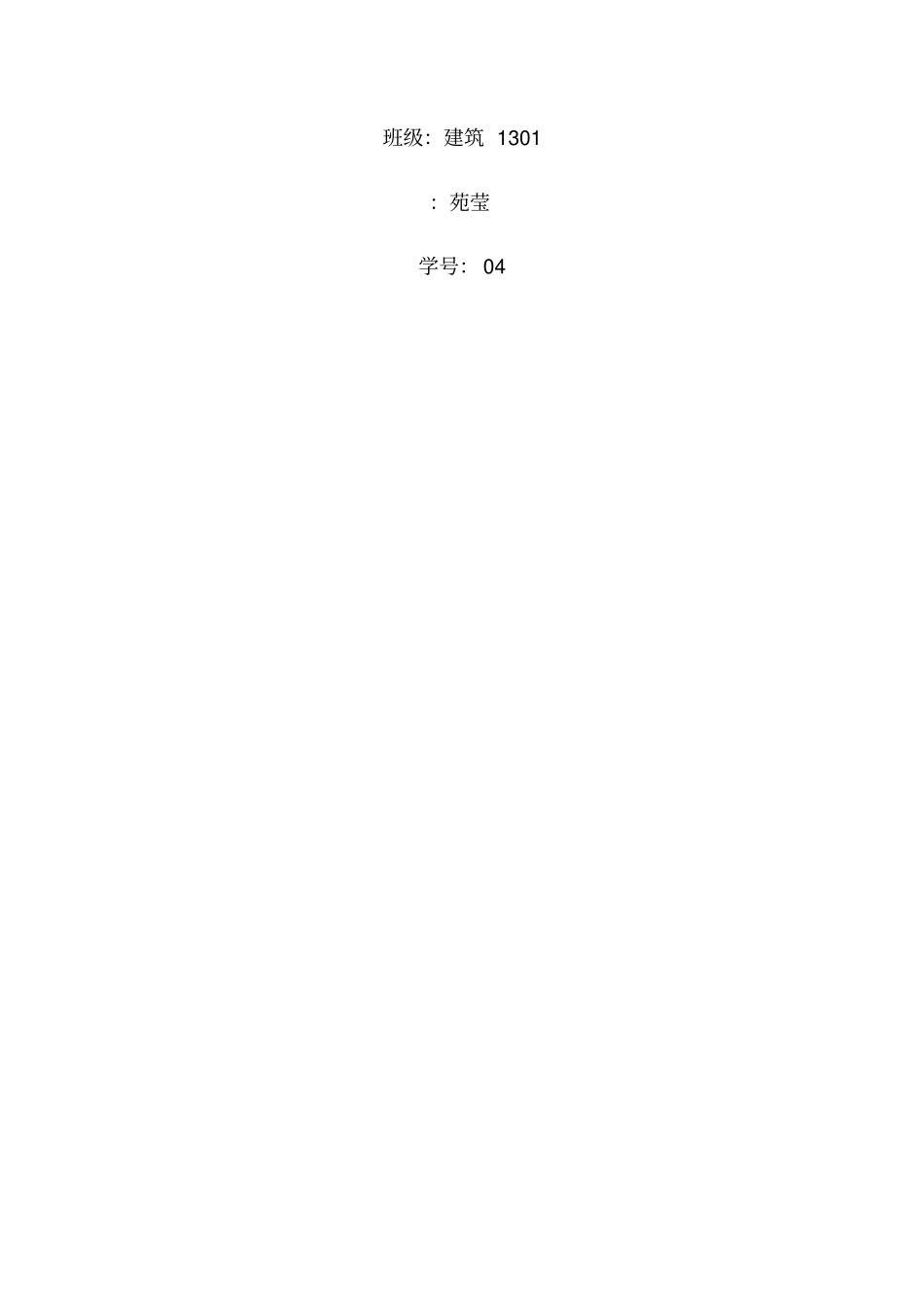

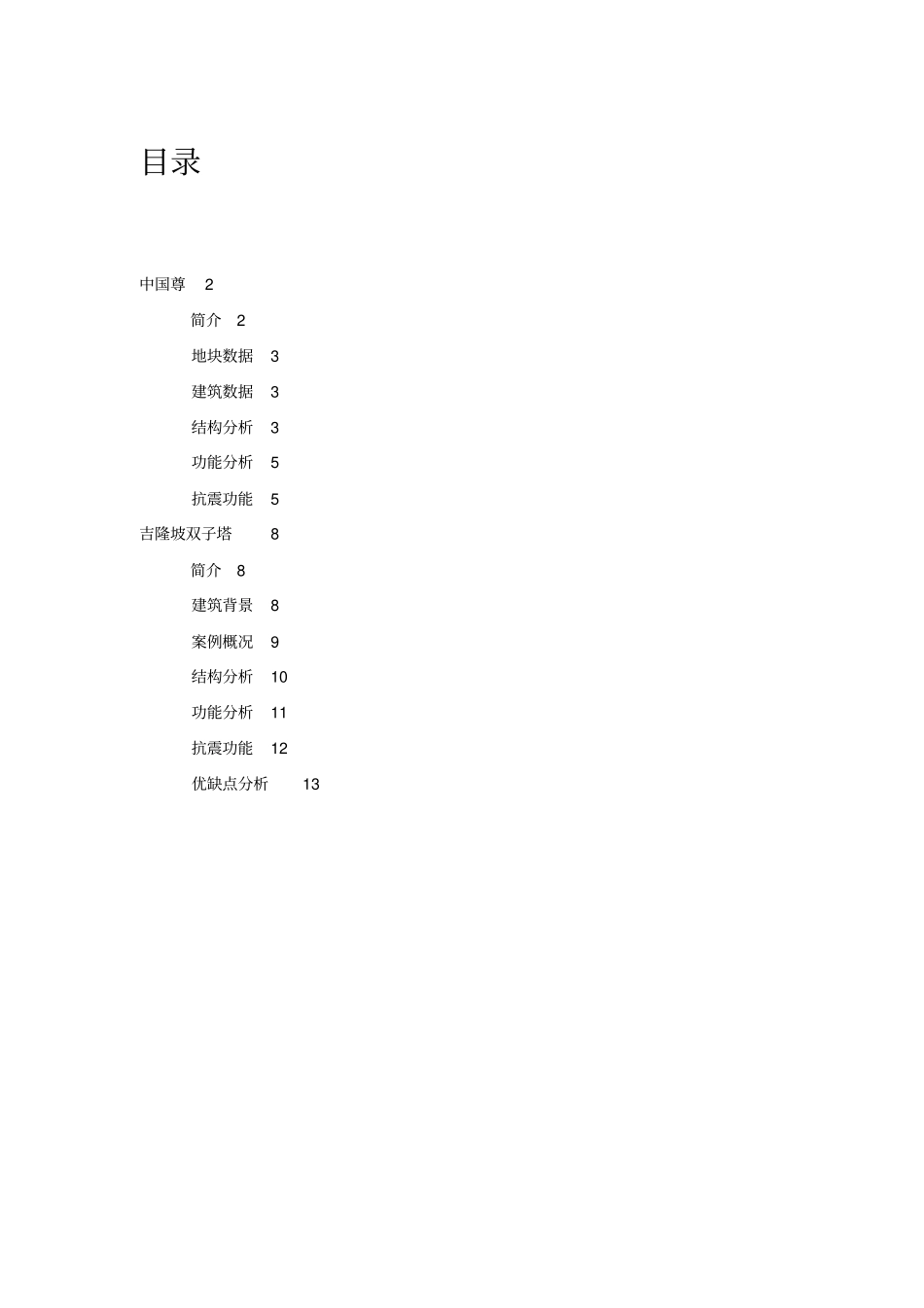

高层建筑实例分析中国尊吉隆坡双子塔课程名称：高层建筑创作老师：鞠东蕾班级：建筑1301：苑莹学号：04目录中国尊2简介2地块数据3建筑数据3结构分析3功能分析5抗震功能5吉隆坡双子塔8简介8建筑背景8案例概况9结构分析10功能分析11抗震功能12优缺点分析13中国尊一、简介中国尊是位于市区CBD核心区Z15地块的一幢超高层建筑。主要建筑功能为办公、观光和商业。外轮廓尺寸从底部的78m×78m向上渐收紧至54m×54m，再向上渐放大至顶部的59m×59m，似古代酒器“樽”而得名。该建筑总高528米，未来将被规划为集团总部大楼。于2013年7月29日开工，计划2017年7月30日结构封顶，2018年10月竣工，到2019年3月交付使用，届时将成为首都新地标。中国尊由和业投资，预计总投资达240亿元。开发建设者集团表示，“中国尊”将集甲级写字楼、会议、商业、观光以及多种配套服务功能于一体，项目建成后将吸引国际金融机构、国际500强企业进驻。2014年6月8日，“中国当代十大建筑”评选结果揭晓，中国尊荣获“中国当代十大建筑”。2016年8月，中国尊已超越330米高的国贸三期，成为第一高楼。二、地块数据地块围：北侧为光华路，西侧为东三环中路。南侧地块为集中绿地，东侧地块为海关。东至金和东路、南至景辉街、西至金和路、北至规划绿地。占地面积：11477.73平方米净用地率：30.5东西宽：136米南北长：85米三、建筑数据用地面积：22410平方米总建筑面积：43.7万平方米容积率：13.39绿化率：49.47%建筑密度：21.71%建筑总高：528米建筑层数：地上108层、地下7层电梯数量：101部地下停车位：1983四、结构分析由于中国尊是一栋综合性建筑，集酒店、公寓、办公于一体。为了避免酒店和公寓的楼层出现斜撑构件，因此结构在这些楼层采用了密柱抗弯框架的形式，而在办公楼层采用巨型斜撑的形式。但是，如何将这两种抗侧力体系结合成一个连贯且一致的外框结构是一个设计难题。最后确定为全办公的形式，外框得以统一为全高巨型交叉斜撑结构，结构体系也更为合理。工程主要结构体系由外框筒和核心筒组成，其中外框筒由巨型柱、巨型斜撑、转换桁架以及次框架组成。巨型柱位于塔楼角部，贯通至结构顶部，并在各区段分别与转换桁架、巨型斜撑连接。巨型柱底部截面形状为多边形，中部及上部为矩形，采用多腔钢管混凝土柱。在设备层及避难层共设置8道转换桁架，其杆件截面采用焊接箱形截面。巨型斜撑沿各区外皮设置，也为焊接箱形截面。次框架包括重力柱和外环梁，均为焊接H形截面，其仅承担本区重力荷载，不参与整体抗侧。中国尊大厦外轮廓的水平截面形状为倒圆角的正方形，并沿着高度平滑收放，其外完成面几何控制尺寸见图2。巨型外框筒的外控制面采用分段折面的形式，既可以较好控制巨型外框筒与建筑外完成面的距离，又可降低结构自身的加工难度。中国尊是国高强度钢材用量最大、比例最高的建筑，每个结构层用钢量相比同类超高层项目高出50%以上，工程使用的钢构件总量超过14万吨。“中国尊大厦是全球第一座在抗震设防烈度为8度的区域里建造的结构超过500米的摩天大楼。中国尊采用了参数化设计方法。结构体系与高银117有很多类似之处，但是项目的难点在于其曲面的造型。由于立面呈尊形，每个楼层的外轮廓尺寸均不相同，角部的圆弧倒角半径也每层不同。更重要的是，在方案设计阶段建筑师对大楼曲线的不同几何定义进行了多次的研究，对于每个方案，作为结构工程师都需要给出量化的性能结果，以便于业主和设计团队做出决策。参数化的结构设计方法使得结构可以和建筑师的几何模型无缝对接，实时生成相应的结构模型，大大节省了工作量，加快了响应速度。五、功能分析建筑在竖向上被分为三个大的功能区。首层为12m通高大堂，2-68层为总部办公区。其中18、37、53、54层为机械/避难层。38、39层为两层通高的办公区空堂，兼作办公区休息空间，办公层标准层高为4.2m。70-97层为服务式公寓区。其中69、83层为机械/避难层。70层为服务式公寓的空堂和会所。99-113层为酒店区。其中98、114层为机械/避难层。99层为酒店大堂，设有大堂餐吧和商务中心。105层有一个600多立方米的巨大水箱，供应火灾用水。115-118层为公共餐厅和酒吧。...
