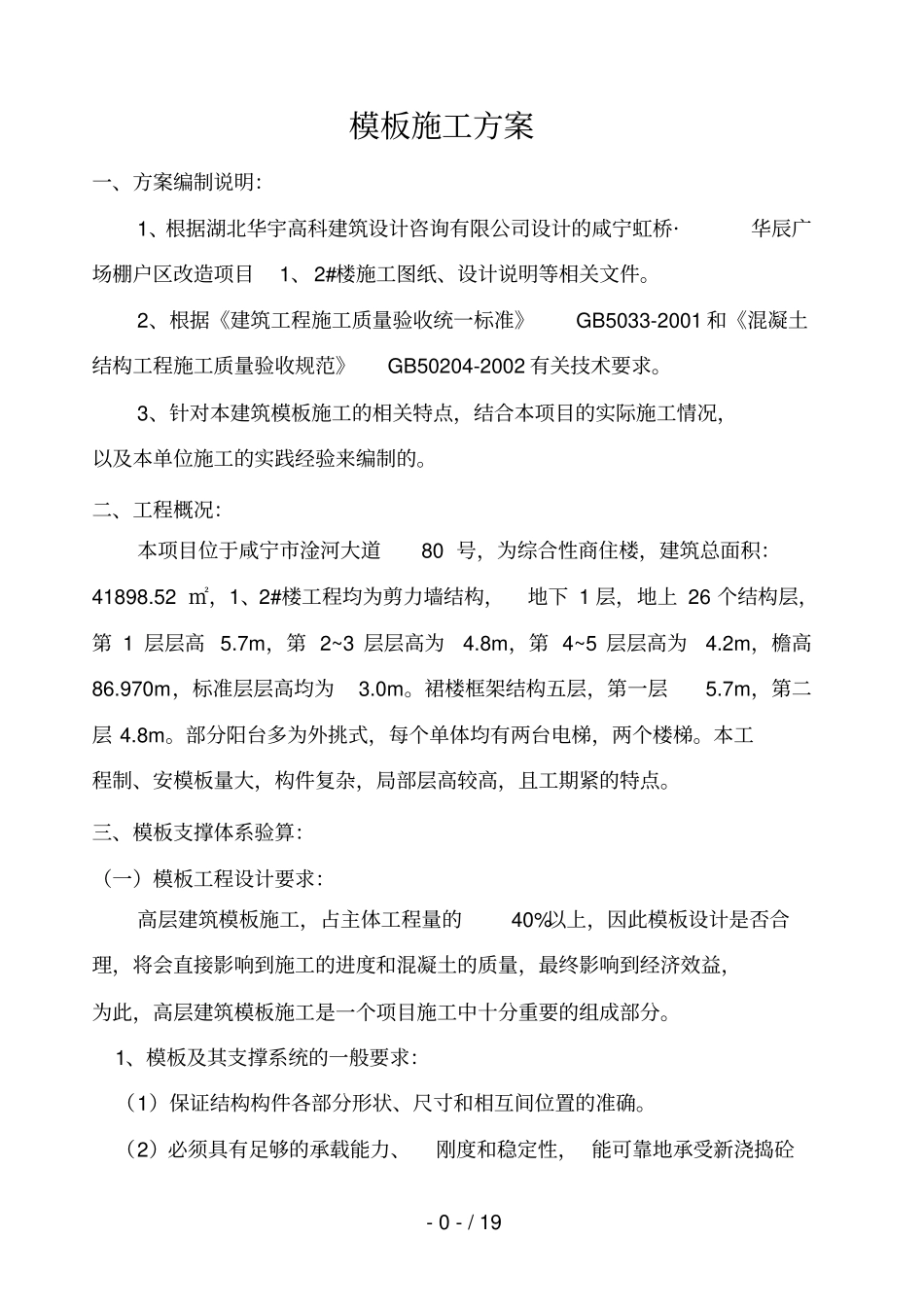

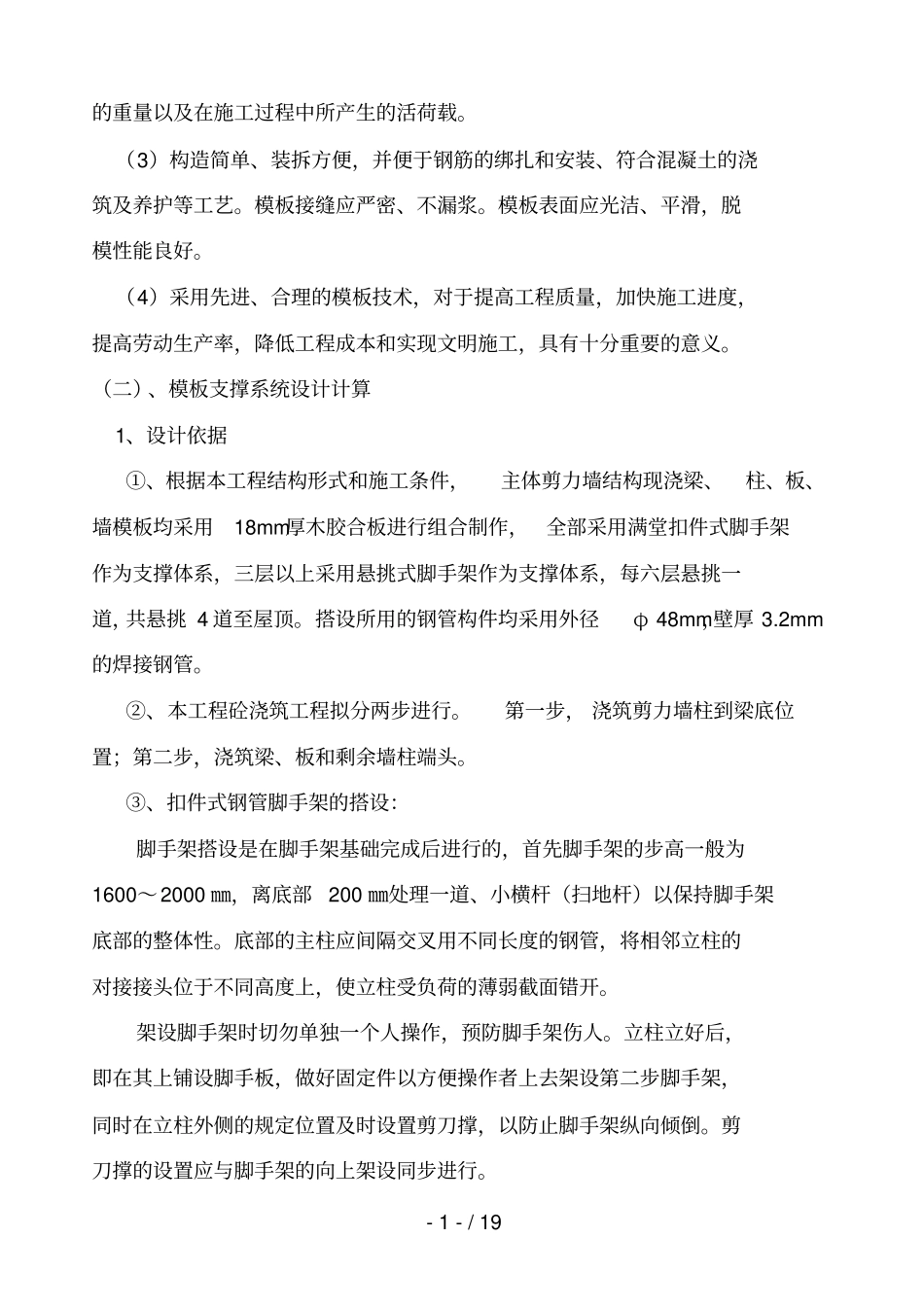

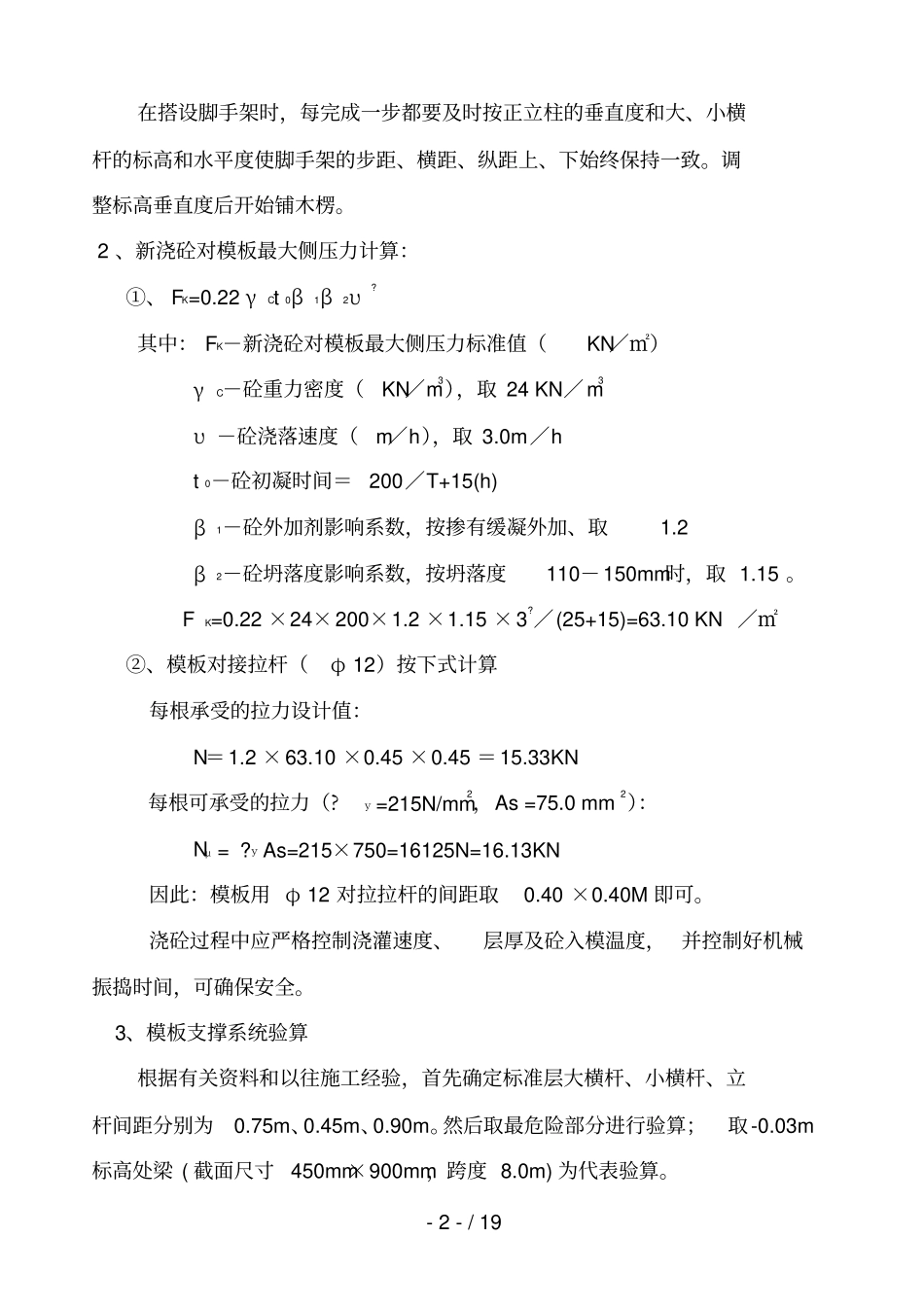

-0-/19模板施工方案一、方案编制说明：1、根据湖北华宇高科建筑设计咨询有限公司设计的咸宁虹桥·华辰广场棚户区改造项目1、2#楼施工图纸、设计说明等相关文件。2、根据《建筑工程施工质量验收统一标准》GB5033-2001和《混凝土结构工程施工质量验收规范》GB50204-2002有关技术要求。3、针对本建筑模板施工的相关特点，结合本项目的实际施工情况，以及本单位施工的实践经验来编制的。二、工程概况：本项目位于咸宁市淦河大道80号，为综合性商住楼，建筑总面积：41898.52㎡，1、2#楼工程均为剪力墙结构，地下1层，地上26个结构层，第1层层高5.7m，第2~3层层高为4.8m，第4~5层层高为4.2m，檐高86.970m，标准层层高均为3.0m。裙楼框架结构五层，第一层5.7m，第二层4.8m。部分阳台多为外挑式，每个单体均有两台电梯，两个楼梯。本工程制、安模板量大，构件复杂，局部层高较高，且工期紧的特点。三、模板支撑体系验算：（一）模板工程设计要求：高层建筑模板施工，占主体工程量的40%以上，因此模板设计是否合理，将会直接影响到施工的进度和混凝土的质量，最终影响到经济效益，为此，高层建筑模板施工是一个项目施工中十分重要的组成部分。1、模板及其支撑系统的一般要求：（1）保证结构构件各部分形状、尺寸和相互间位置的准确。（2）必须具有足够的承载能力、刚度和稳定性，能可靠地承受新浇捣砼-1-/19的重量以及在施工过程中所产生的活荷载。（3）构造简单、装拆方便，并便于钢筋的绑扎和安装、符合混凝土的浇筑及养护等工艺。模板接缝应严密、不漏浆。模板表面应光洁、平滑，脱模性能良好。（4）采用先进、合理的模板技术，对于提高工程质量，加快施工进度，提高劳动生产率，降低工程成本和实现文明施工，具有十分重要的意义。（二）、模板支撑系统设计计算1、设计依据①、根据本工程结构形式和施工条件，主体剪力墙结构现浇梁、柱、板、墙模板均采用18mm厚木胶合板进行组合制作，全部采用满堂扣件式脚手架作为支撑体系，三层以上采用悬挑式脚手架作为支撑体系，每六层悬挑一道，共悬挑4道至屋顶。搭设所用的钢管构件均采用外径φ48mm，壁厚3.2mm的焊接钢管。②、本工程砼浇筑工程拟分两步进行。第一步，浇筑剪力墙柱到梁底位置；第二步，浇筑梁、板和剩余墙柱端头。③、扣件式钢管脚手架的搭设：脚手架搭设是在脚手架基础完成后进行的，首先脚手架的步高一般为1600～2000㎜，离底部200㎜处理一道、小横杆（扫地杆）以保持脚手架底部的整体性。底部的主柱应间隔交叉用不同长度的钢管，将相邻立柱的对接接头位于不同高度上，使立柱受负荷的薄弱截面错开。架设脚手架时切勿单独一个人操作，预防脚手架伤人。立柱立好后，即在其上铺设脚手板，做好固定件以方便操作者上去架设第二步脚手架，同时在立柱外侧的规定位置及时设置剪刀撑，以防止脚手架纵向倾倒。剪刀撑的设置应与脚手架的向上架设同步进行。-2-/19在搭设脚手架时，每完成一步都要及时按正立柱的垂直度和大、小横杆的标高和水平度使脚手架的步距、横距、纵距上、下始终保持一致。调整标高垂直度后开始铺木楞。2、新浇砼对模板最大侧压力计算：①、FK=0.22γCt0β1β2υ?其中：FK－新浇砼对模板最大侧压力标准值（KN∕㎡）γC－砼重力密度（KN∕m3），取24KN∕m3υ－砼浇落速度（m∕h），取3.0m∕ht0－砼初凝时间＝200∕T+15(h)β1－砼外加剂影响系数，按掺有缓凝外加、取1.2β2－砼坍落度影响系数，按坍落度110－150mm时，取1.15。FK=0.22×24×200×1.2×1.15×3?∕(25+15)=63.10KN∕㎡②、模板对接拉杆（φ12）按下式计算每根承受的拉力设计值：N＝1.2×63.10×0.45×0.45＝15.33KN每根可承受的拉力（?У=215N/mm2，As=75.0mm2）：Nμ=?УAs=215×750=16125N=16.13KN因此：模板用φ12对拉拉杆的间距取0.40×0.40M即可。浇砼过程中应严格控制浇灌速度、层厚及砼入模温度，并控制好机械振捣时间，可确保安全。3、模板支撑系统验算根据有关资料和以往施工经验，首先确定标准层大横杆、小横杆、立杆间距分别为0.75m、0.45m、0.90m。然后取最危险部分进行验算；取-0.03m标高处梁(截面尺寸450mm×900mm，跨度8.0m)为代表验算。-3-/...
