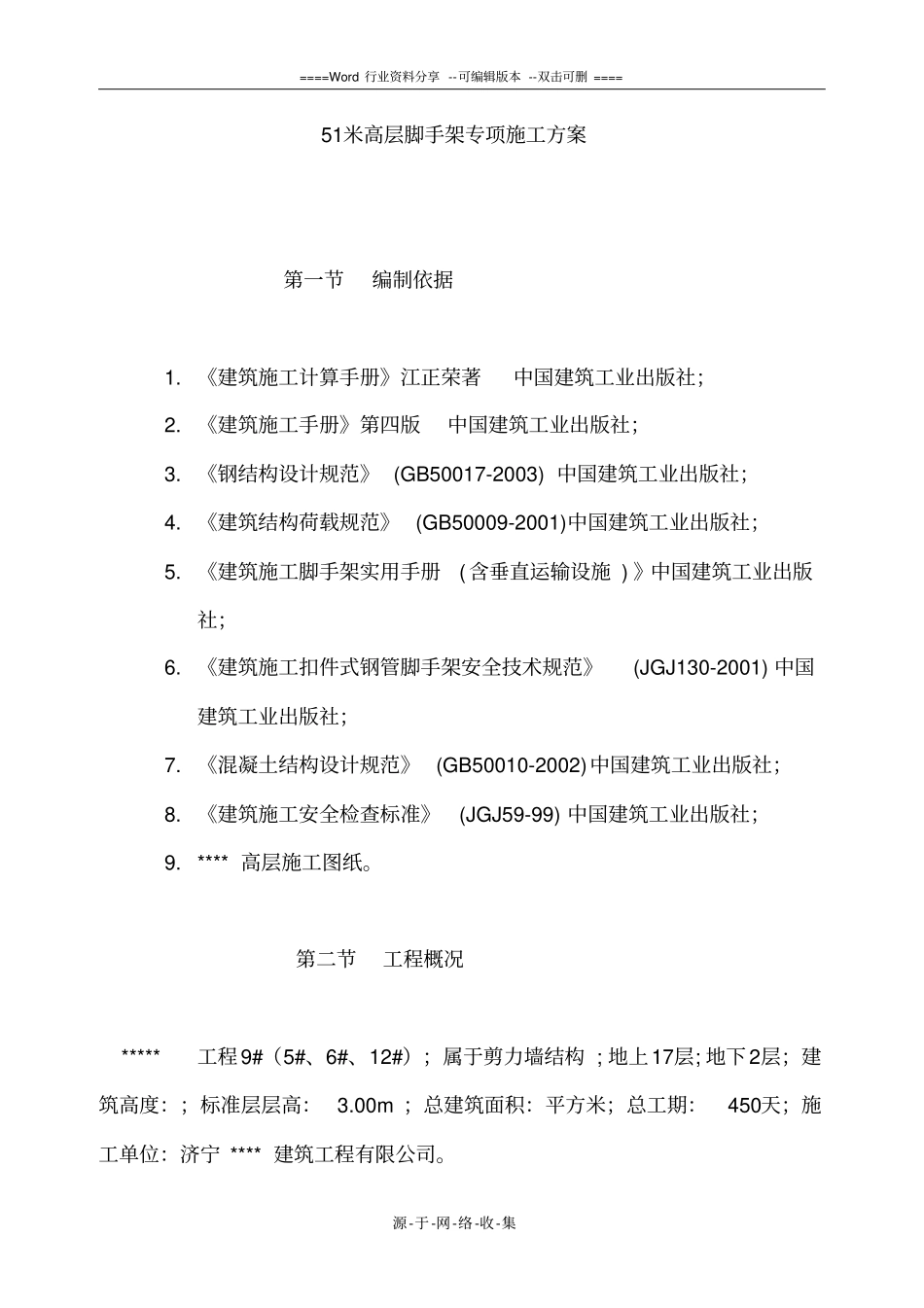

====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集51米高层脚手架专项施工方案第一节编制依据1.《建筑施工计算手册》江正荣著中国建筑工业出版社；2.《建筑施工手册》第四版中国建筑工业出版社；3.《钢结构设计规范》(GB50017-2003)中国建筑工业出版社；4.《建筑结构荷载规范》(GB50009-2001)中国建筑工业出版社；5.《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社；6.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)中国建筑工业出版社；7.《混凝土结构设计规范》(GB50010-2002)中国建筑工业出版社；8.《建筑施工安全检查标准》(JGJ59-99)中国建筑工业出版社；9.****高层施工图纸。第二节工程概况*****工程9#（5#、6#、12#）；属于剪力墙结构;地上17层;地下2层；建筑高度：；标准层层高：3.00m；总建筑面积：平方米；总工期：450天；施工单位：济宁****建筑工程有限公司。====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集本工程由******房地产开发集团有限公司投资建设，******院设计，*****地质工程勘察院地质勘察，****建设监理公司监理，*******建筑工程有限公司组织施工；由******担任项目经理，******担任技术负责人。第三节脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合《建筑施工安全检查标准》要求，要符合省文明标化工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下1种脚手架方案：普通型钢悬挑脚手架。第四节脚手架材料选择====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集普通型钢悬挑脚手架l、普通型钢悬挑脚手架，选用架设钢管外径48mm，壁厚，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。4、脚手板、脚手片采用符合有关要求。5、安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，×的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由济宁建筑安全监督管理部门发放的准用证。6、连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB/T====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集700）中Q235A钢的要求。7、型钢水平悬挑杆采用16号槽钢，斜杆采用支杆采用号槽钢。8、预埋螺栓的直径为18.0mm。第五节脚手架搭设流程及要求悬挑脚手架搭设的工艺流程为：水平悬挑→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底...
