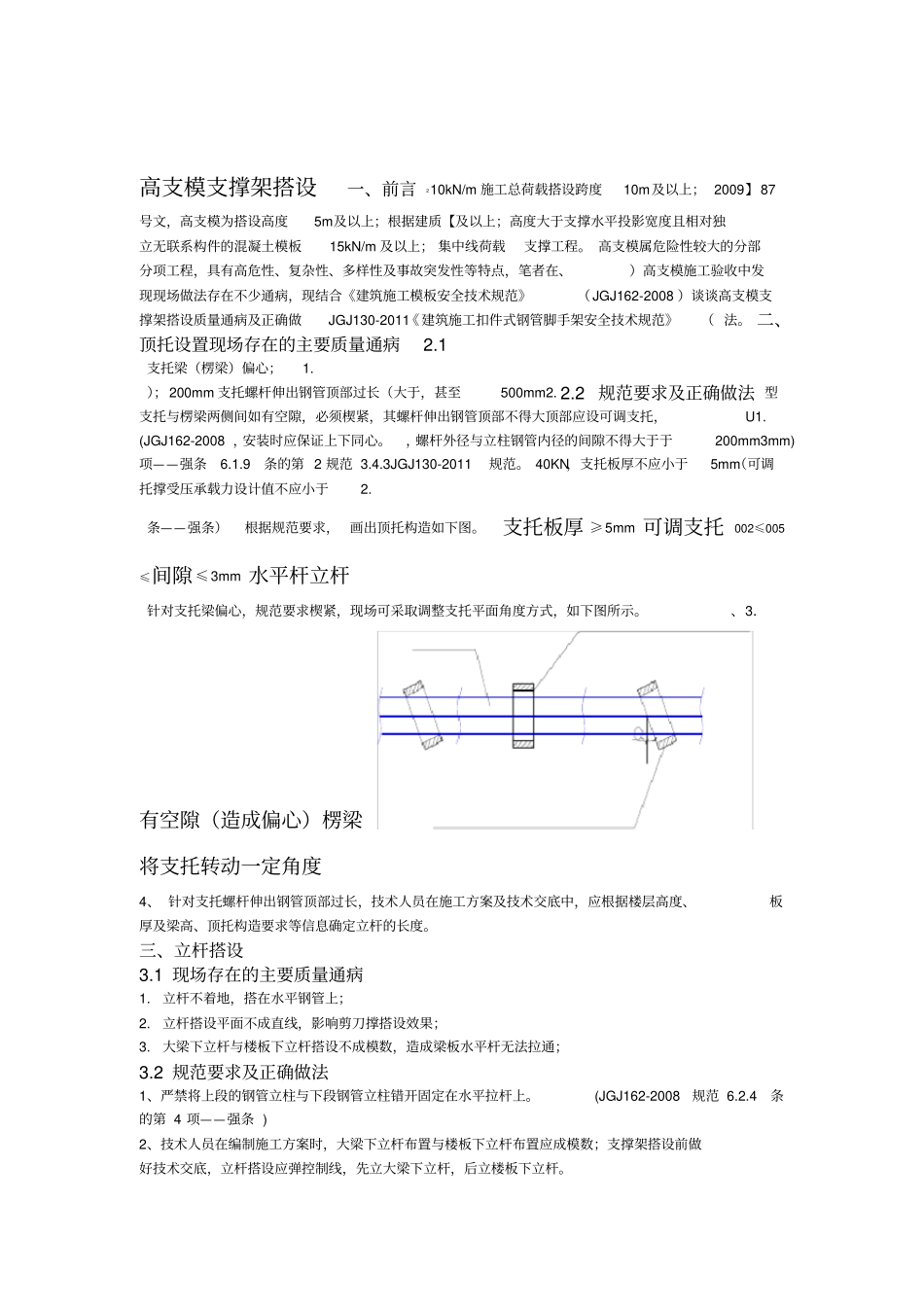

高支模支撑架搭设一、前言210kN/m施工总荷载搭设跨度10m及以上；2009】87号文，高支模为搭设高度5m及以上；根据建质【及以上；高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板15kN/m及以上；集中线荷载支撑工程。高支模属危险性较大的分部分项工程，具有高危性、复杂性、多样性及事故突发性等特点，笔者在、）高支模施工验收中发现现场做法存在不少通病，现结合《建筑施工模板安全技术规范》（JGJ162-2008）谈谈高支模支撑架搭设质量通病及正确做JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》（法。二、顶托设置现场存在的主要质量通病2.1支托梁（楞梁）偏心；1.）；200mm支托螺杆伸出钢管顶部过长（大于，甚至500mm2.2.2规范要求及正确做法型支托与楞梁两侧间如有空隙，必须楔紧，其螺杆伸出钢管顶部不得大顶部应设可调支托，U1.(JGJ162-2008，安装时应保证上下同心。，螺杆外径与立柱钢管内径的间隙不得大于于200mm3mm)项——强条6.1.9条的第2规范3.4.3JGJ130-2011规范。40KN，支托板厚不应小于5mm（可调托撑受压承载力设计值不应小于2.条——强条）根据规范要求，画出顶托构造如下图。支托板厚≥5mm可调支托002≤005≤间隙≤3mm水平杆立杆针对支托梁偏心，规范要求楔紧，现场可采取调整支托平面角度方式，如下图所示。、3．有空隙（造成偏心）楞梁将支托转动一定角度4、针对支托螺杆伸出钢管顶部过长，技术人员在施工方案及技术交底中，应根据楼层高度、板厚及梁高、顶托构造要求等信息确定立杆的长度。三、立杆搭设3.1现场存在的主要质量通病1.立杆不着地，搭在水平钢管上；2.立杆搭设平面不成直线，影响剪刀撑搭设效果；3.大梁下立杆与楼板下立杆搭设不成模数，造成梁板水平杆无法拉通；3.2规范要求及正确做法1、严禁将上段的钢管立柱与下段钢管立柱错开固定在水平拉杆上。(JGJ162-2008规范6.2.4条的第4项——强条)2、技术人员在编制施工方案时，大梁下立杆布置与楼板下立杆布置应成模数；支撑架搭设前做好技术交底，立杆搭设应弹控制线，先立大梁下立杆，后立楼板下立杆。四、水平杆搭设4.1现场存在的主要质量通病1.支撑点至顶层水平杆中心线距离大于500mm，甚至超过1米；2.支撑架搭设高度大于8米，最顶步距水平杆未加密；3.部分水平杆只设置横向（或纵向）水平杆，另一方向水平杆漏设，特别是在大梁位置；4.大梁下的水平杆与楼板下的水平杆未拉通；5.水平杆步距大于方案设计中的步距，如方案要求的步距为1.5米，现场搭设的水平杆步距达1.8米。6.水平杆与立杆的扣件连接不紧固，手动可以拧动螺母。4.2规范要求及正确做法1、立杆伸出顶层水平杆中心线至支撑点的长度不应超过0.5m。（JGJ130-2011规范6.9.1条）2、在立柱底距地面200mm高处，沿纵横水平方向应按纵下横上的程序设扫地杆。可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距后，在每一步距处纵横向应各设一道水平拉杆。当层时，在最顶两步距20m时，在最顶步距两水平拉杆中间应加设一道水平拉杆；当层高大于20m～8高在．水平拉杆中间应分别加设一道水平拉杆。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。无处可顶时，应在水平拉杆端部和中部沿竖向设置连续式剪刀撑。（JGJ162-2008规范6.1.9条的第3项——强条)3、施工方案应确定立杆长度，在立杆底距地面200mm设置扫地杆，在顶托支撑点下300mm至500mm范围设置最顶的水平杆后，确定两道水平杆之间的距离，在满足方案计算的水平杆间距下进行平均分配步距，此步距在支撑架搭设前技术交底应明确，由于水平杆先搭设扫地杆，最顶步水平杆最后搭设，中间的步距一定要计算好，交好底，才能确保第1项满足规范要求。4、水平杆搭设通病的第2至5项，方案交底做到位，按规范要求执行即可避免；第6项通病应加强检查，并制定惩罚措施。五、剪刀撑搭设5.1现场存在的主要质量通病1、剪刀撑钢管未能有效与立杆连接，大部分仅三点连接——2个端头及中间；2、支撑架外侧周圈没有设置剪刀撑；3、剪刀撑宽度超过8米；剪刀撑与地面夹角小于45°；4、施工方案按J...
