高支模施工方案VIP免费

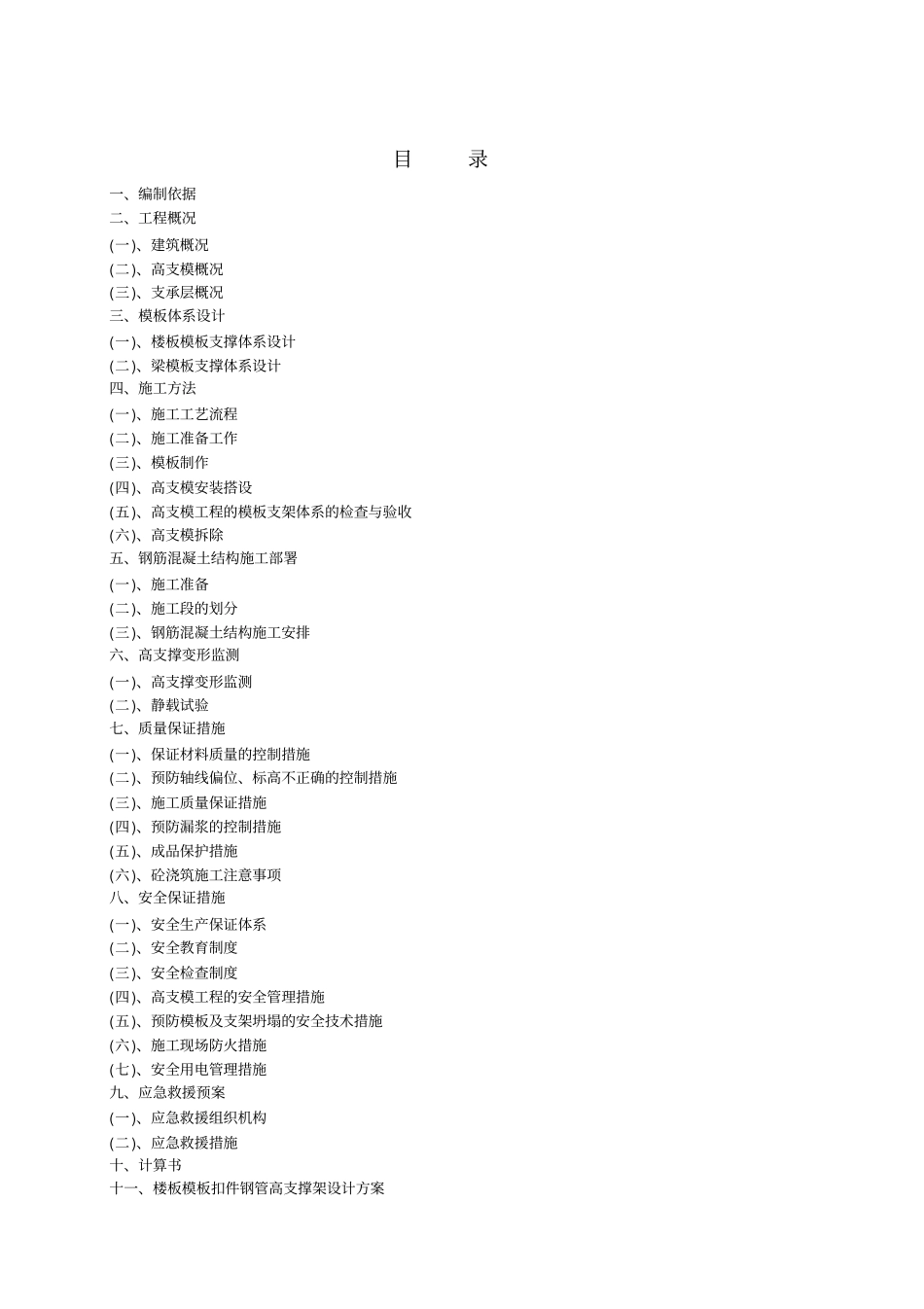

目录一、编制依据二、工程概况(一)、建筑概况(二)、高支模概况(三)、支承层概况三、模板体系设计(一)、楼板模板支撑体系设计(二)、梁模板支撑体系设计四、施工方法(一)、施工工艺流程(二)、施工准备工作(三)、模板制作(四)、高支模安装搭设(五)、高支模工程的模板支架体系的检查与验收(六)、高支模拆除五、钢筋混凝土结构施工部署(一)、施工准备(二)、施工段的划分(三)、钢筋混凝土结构施工安排六、高支撑变形监测(一)、高支撑变形监测(二)、静载试验七、质量保证措施(一)、保证材料质量的控制措施(二)、预防轴线偏位、标高不正确的控制措施(三)、施工质量保证措施(四)、预防漏浆的控制措施(五)、成品保护措施(六)、砼浇筑施工注意事项八、安全保证措施(一)、安全生产保证体系(二)、安全教育制度(三)、安全检查制度(四)、高支模工程的安全管理措施(五)、预防模板及支架坍塌的安全技术措施(六)、施工现场防火措施(七)、安全用电管理措施九、应急救援预案(一)、应急救援组织机构(二)、应急救援措施十、计算书十一、楼板模板扣件钢管高支撑架设计方案一、编制依据1、《木结构设计规范》(GB50005-2003)；2、《建筑施工安全检查标准》(JGJ59-99)；3、《建筑工程施工质量验收统一标准》(GB50300-2001)；7、《河南省建设工程高支撑模板系统施工安全管理办法》等有关规定；8、本工程的结构施工图纸；9、本工程的《单位工程施工组织设计》；10、公司及同业以往所施工的同类工程施工经验。二、工程概况(一)、建筑概况2#、3#楼总建筑面积分别：19230.58㎡、14540.12㎡。2#楼：建筑层数、高度:地下2层,地上26层,共28层；1层层高4.2m，2层层高为3.6m，3～25层层高为2.9m，主体高度83.070m，室内外高差为0.45m。3#楼：建筑层数、高度:地下2层,地上20层,共22层；1层层高4.2m，2层层高为3.6m，3～19层层高为2.9m，主体高度65.67m，室内外高差为0.45m。地下两层，地下二层均为4.25m高，地下一层2#为5.8高，3#为5.75m高。(二)、高支模概况高支模范围为地下室负二层、负一层梁板的模板支撑体系。梁截面有200×400mm、300×600mm、300×1000mm、300×800mm、300×700mm、250×800mm、250×600mm、200×600mm、250×500mm等，板厚有160mm，180mm,300mm，本方案是为确保模板体系施工质量安全而编制的。(三)、支承层概况梁、板混凝土施工时，由模板支撑体系将梁、板的施工荷载传至下一结构支承层，其承载力满足高支模设计要求。由于是连续2层高支模，除混凝土强度达到拆模要求，还应保留下一层的支撑体系不拆除。三、模板体系设计(一)、楼板模板支撑体系设计1、支撑体系采用门式钢管脚手架支撑体系，钢材采用Q235，配1219×914的高度调节架及可调底座、顶剪刀撑、水平纵横拉杆、扫地杆均选用48×3.5mm钢管。2、楼板模板均采用18mm厚夹板。面板下设两层枋支承，板厚为200mm、180mm时，上层枋间距300mm，板厚为110mm、100mm时，上层枋间距350mm，下层枋间距均为1219mm，木枋采用80mm×80mm。板底门架排距为900，两排纵向门架间隔700。3、支撑体系的纵横水平拉杆的设置：高支模立杆在距地面200mm处设一道纵横扫地杆；立杆在扫地杆以上每隔1.5米分别加设一道纵横水平拉杆。4、满堂模板支架四边与中间每隔四排支架立杆设置一道纵向剪刀撑，由底至顶连续设置；高于4m的模板支架，其两端与中间每隔四排立杆从顶层开始向下每隔两步设置一道水平剪刀撑。5、荷载传递方式：板底模→楞枋→龙骨→门式钢管脚手架→支承层。(二)、梁模板支撑体系设计1、支撑体系采用门式钢管脚手架支撑体系。剪刀撑、水平纵横拉杆、扫地杆均选用48×3.5mm钢管。2、梁底、梁侧模板均采用18mm厚夹板。梁底设压脚板，侧板设压楞枋，间距为300mm。梁底板下设两层支承枋，梁截面为300×1850、300×1700时，上层枋采用双枋并排间距300mm，下层枋间距1219mm，梁底门架排距600；对于梁高为1000、800mm的梁，在梁侧模板设一排穿梁螺栓φ14@600加固，梁侧板斜支撑间距600设置。3、支撑体系的纵横水平拉杆的设置：高支模立杆在距地面200mm处设一道纵横扫地杆；立杆在扫地杆以上每隔1.5米分别加设一道纵横水平拉杆；立杆在距梁底模板下层支承枋约200m...
