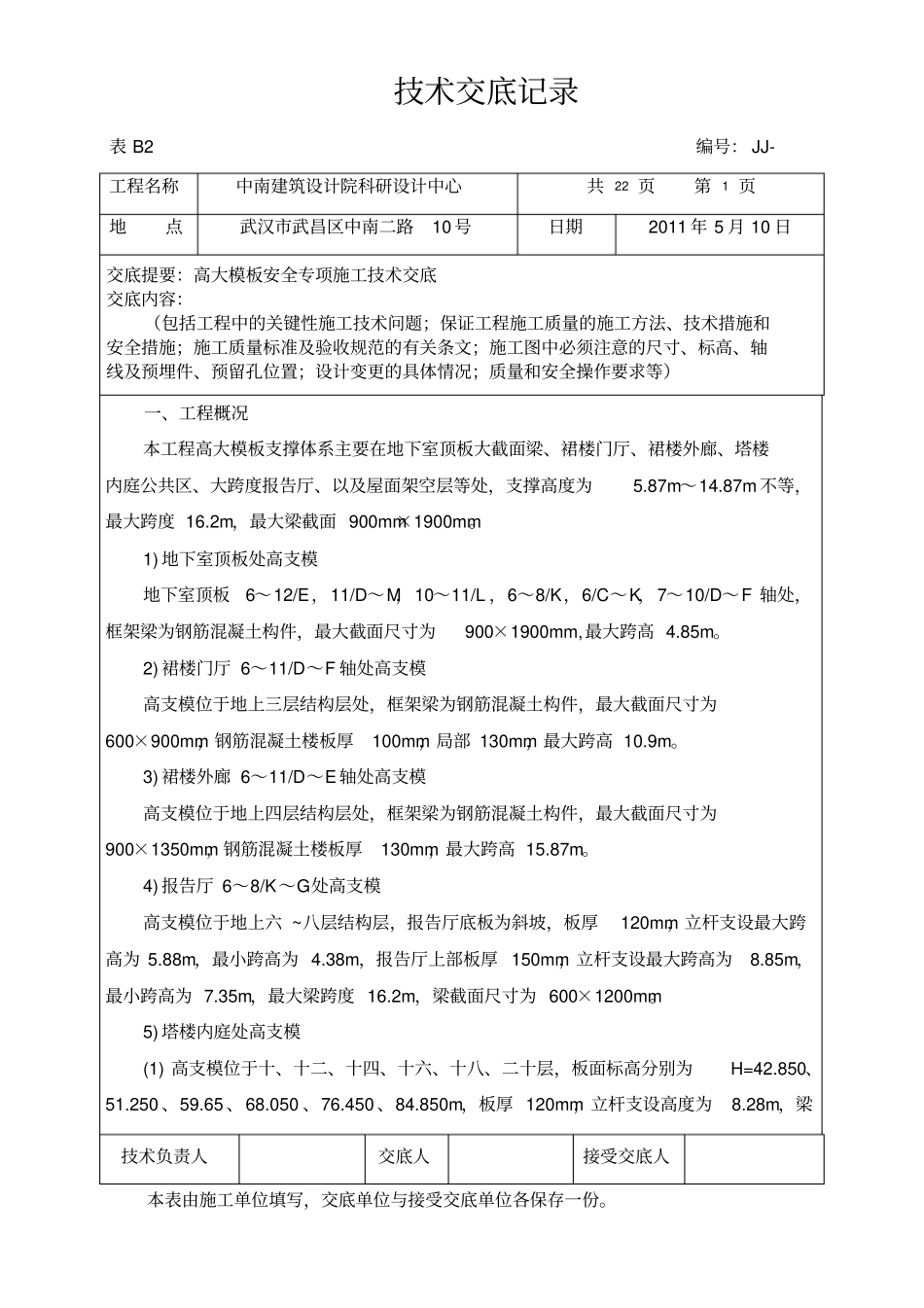

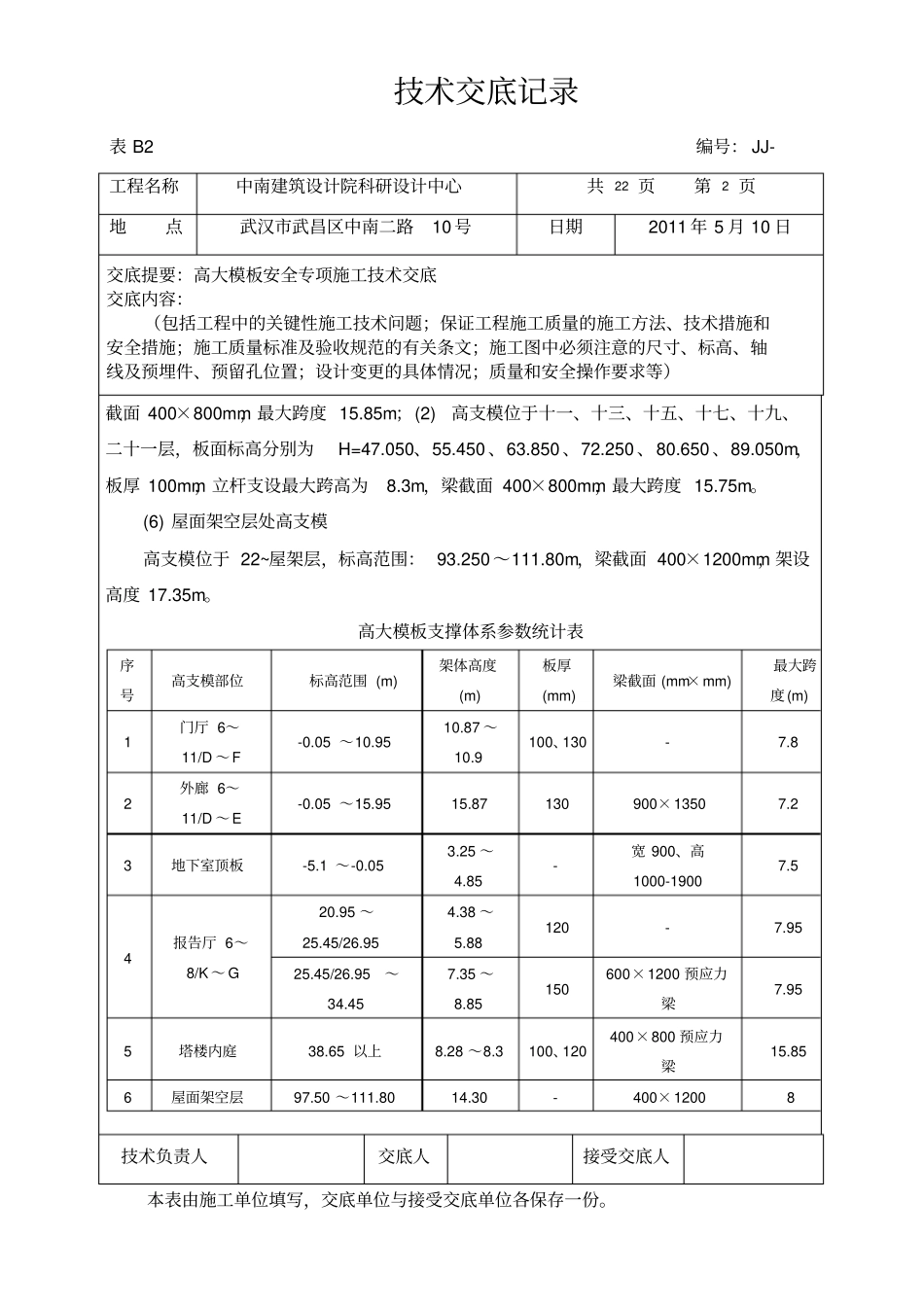

技术交底记录表B2编号：JJ-工程名称中南建筑设计院科研设计中心共22页第1页地点武汉市武昌区中南二路10号日期2011年5月10日交底提要：高大模板安全专项施工技术交底交底内容：（包括工程中的关键性施工技术问题；保证工程施工质量的施工方法、技术措施和安全措施；施工质量标准及验收规范的有关条文；施工图中必须注意的尺寸、标高、轴线及预埋件、预留孔位置；设计变更的具体情况；质量和安全操作要求等）技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各保存一份。一、工程概况本工程高大模板支撑体系主要在地下室顶板大截面梁、裙楼门厅、裙楼外廊、塔楼内庭公共区、大跨度报告厅、以及屋面架空层等处，支撑高度为5.87m～14.87m不等，最大跨度16.2m，最大梁截面900mm×1900mm。1)地下室顶板处高支模地下室顶板6～12/E，11/D～M，10～11/L，6～8/K，6/C～K，7～10/D～F轴处，框架梁为钢筋混凝土构件，最大截面尺寸为900×1900mm,最大跨高4.85m。2)裙楼门厅6～11/D～F轴处高支模高支模位于地上三层结构层处，框架梁为钢筋混凝土构件，最大截面尺寸为600×900mm，钢筋混凝土楼板厚100mm，局部130mm，最大跨高10.9m。3)裙楼外廊6～11/D～E轴处高支模高支模位于地上四层结构层处，框架梁为钢筋混凝土构件，最大截面尺寸为900×1350mm，钢筋混凝土楼板厚130mm，最大跨高15.87m。4)报告厅6～8/K～G处高支模高支模位于地上六~八层结构层，报告厅底板为斜坡，板厚120mm，立杆支设最大跨高为5.88m，最小跨高为4.38m，报告厅上部板厚150mm，立杆支设最大跨高为8.85m，最小跨高为7.35m，最大梁跨度16.2m，梁截面尺寸为600×1200mm。5)塔楼内庭处高支模(1)高支模位于十、十二、十四、十六、十八、二十层，板面标高分别为H=42.850、51.250、59.65、68.050、76.450、84.850m，板厚120mm，立杆支设高度为8.28m，梁技术交底记录表B2编号：JJ-工程名称中南建筑设计院科研设计中心共22页第2页地点武汉市武昌区中南二路10号日期2011年5月10日交底提要：高大模板安全专项施工技术交底交底内容：（包括工程中的关键性施工技术问题；保证工程施工质量的施工方法、技术措施和安全措施；施工质量标准及验收规范的有关条文；施工图中必须注意的尺寸、标高、轴线及预埋件、预留孔位置；设计变更的具体情况；质量和安全操作要求等）技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各保存一份。截面400×800mm，最大跨度15.85m；(2)高支模位于十一、十三、十五、十七、十九、二十一层，板面标高分别为H=47.050、55.450、63.850、72.250、80.650、89.050m，板厚100mm，立杆支设最大跨高为8.3m，梁截面400×800mm，最大跨度15.75m。(6)屋面架空层处高支模高支模位于22~屋架层，标高范围：93.250～111.80m，梁截面400×1200mm，架设高度17.35m。高大模板支撑体系参数统计表序号高支模部位标高范围(m)架体高度(m)板厚(mm)梁截面(mm×mm)最大跨度(m)1门厅6～11/D～F-0.05～10.9510.87～10.9100、130-7.82外廊6～11/D～E-0.05～15.9515.87130900×13507.23地下室顶板-5.1～-0.053.25～4.85-宽900、高1000-19007.54报告厅6～8/K～G20.95～25.45/26.954.38～5.88120-7.9525.45/26.95～34.457.35～8.85150600×1200预应力梁7.955塔楼内庭38.65以上8.28～8.3100、120400×800预应力梁15.856屋面架空层97.50～111.8014.30-400×12008技术交底记录表B2编号：JJ-工程名称中南建筑设计院科研设计中心共22页第3页地点武汉市武昌区中南二路10号日期2011年5月10日交底提要：高大模板安全专项施工技术交底交底内容：（包括工程中的关键性施工技术问题；保证工程施工质量的施工方法、技术措施和安全措施；施工质量标准及验收规范的有关条文；施工图中必须注意的尺寸、标高、轴线及预埋件、预留孔位置；设计变更的具体情况；质量和安全操作要求等）技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各保存一份。二、工艺流程测量放线搭设满堂架梁底小格栅搭设梁底模定位固定梁底木方铺设板模铺设封梁侧模墙柱封模加固模板验收混凝土浇筑标高测放梁板钢筋绑扎...
