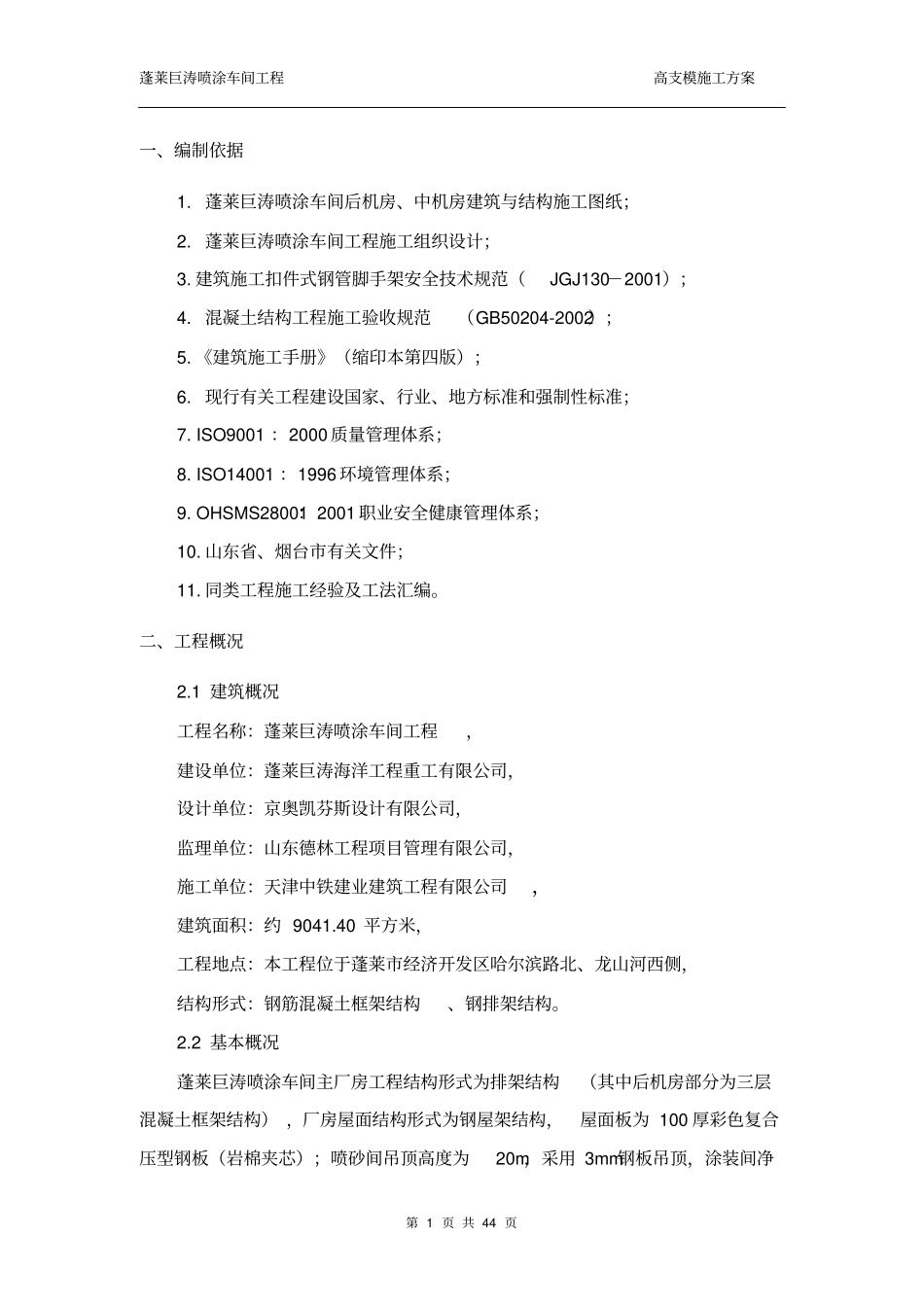

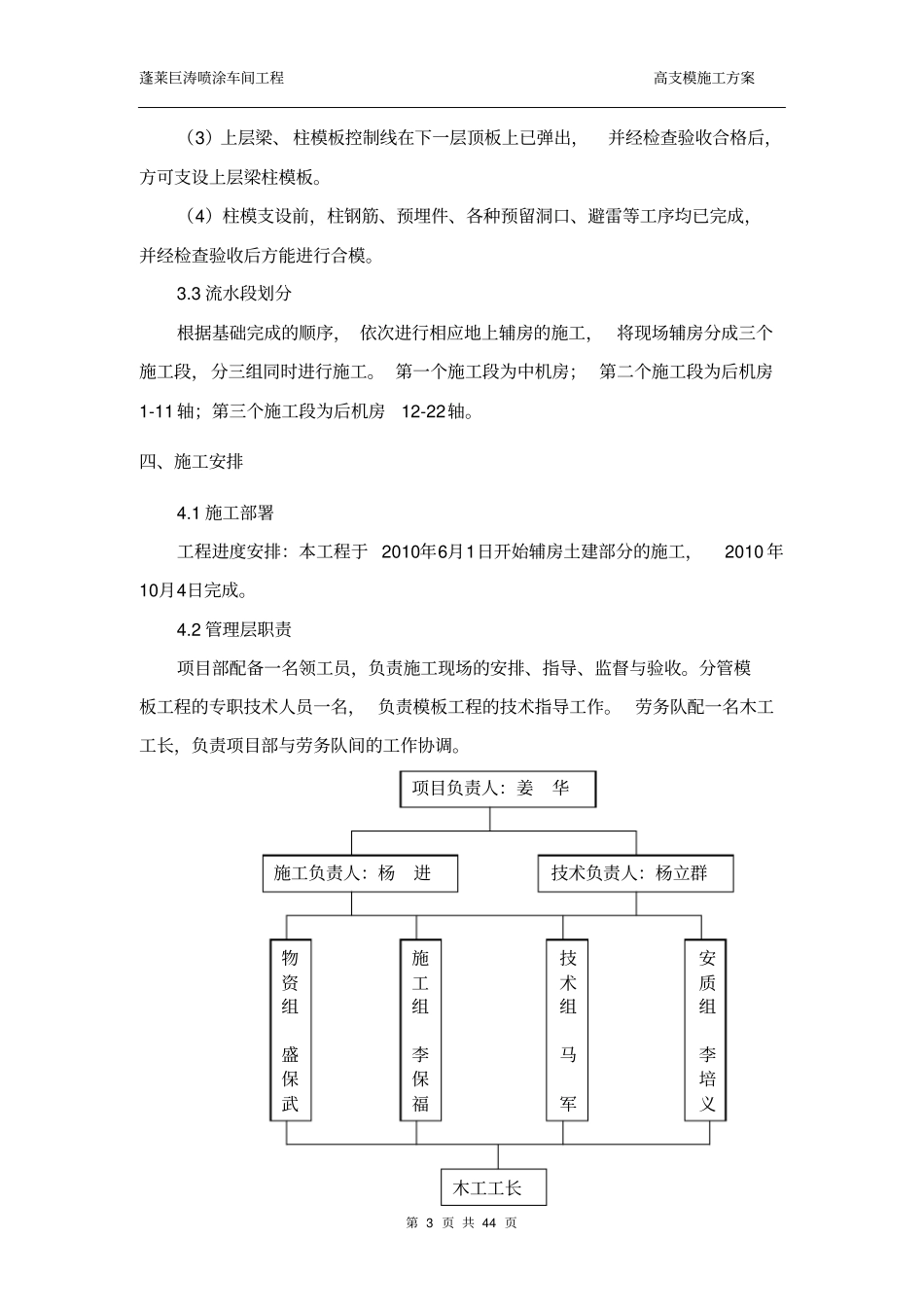

蓬莱巨涛喷涂车间工程高支模施工方案第1页共44页一、编制依据1.蓬莱巨涛喷涂车间后机房、中机房建筑与结构施工图纸；2.蓬莱巨涛喷涂车间工程施工组织设计；3.建筑施工扣件式钢管脚手架安全技术规范（JGJ130－2001）；4.混凝土结构工程施工验收规范（GB50204-2002）；5.《建筑施工手册》（缩印本第四版）；6.现行有关工程建设国家、行业、地方标准和强制性标准；7.ISO9001：2000质量管理体系；8.ISO14001：1996环境管理体系；9.OHSMS28001：2001职业安全健康管理体系；10.山东省、烟台市有关文件；11.同类工程施工经验及工法汇编。二、工程概况2.1建筑概况工程名称：蓬莱巨涛喷涂车间工程，建设单位：蓬莱巨涛海洋工程重工有限公司，设计单位：京奥凯芬斯设计有限公司，监理单位：山东德林工程项目管理有限公司，施工单位：天津中铁建业建筑工程有限公司，建筑面积：约9041.40平方米，工程地点：本工程位于蓬莱市经济开发区哈尔滨路北、龙山河西侧，结构形式：钢筋混凝土框架结构、钢排架结构。2.2基本概况蓬莱巨涛喷涂车间主厂房工程结构形式为排架结构（其中后机房部分为三层混凝土框架结构），厂房屋面结构形式为钢屋架结构，屋面板为100厚彩色复合压型钢板（岩棉夹芯）；喷砂间吊顶高度为20m，采用3mm钢板吊顶，涂装间净蓬莱巨涛喷涂车间工程高支模施工方案第2页共44页空高度20m，采用白钢板吊顶。车间建筑建筑面积为9041.40平方米。工作间组成：喷砂间一间36m×36m×20m涂装车间两间各为36m×36m×20m（长×宽×高）、喷砂间与涂装间之间为中置机房，后机房为三层框架结构。本工程的各组成体系如下：基础体系：本工程基础采用灌注桩、独立承台基础，桩基直径为600mm，以强风岩持力层，承载力特征值为1400KN。结构体系：本工程主厂房为轻钢结构，后机房为框架结构。屋盖体系：本工程涂装间屋盖为钢屋架，支撑和屋面体系组成。屋面由檩条和100厚彩色复合压型钢板（岩棉夹芯）、天沟等组成。2.3框架结构概况本工程主要有后机房、中机房两个钢筋砼框架结构单体；基础类型均为桩基础，建筑安全等级为二级，抗震设防烈度为7度，建筑抗震设防分类为丙类，设计使用年限为50年。后机房地上三层，各层层高为：一层层高为7.860m，二层层高为8.000m，三层层高为6.540m；中机房为地上两层，各层层高为：一层层高为7.860m，二层层高为8.000m。由于层高超过4.500m，属于高支模，特此编制专项高支模施工方案。三、施工准备3.1材料准备（1）12厚1.22*2.44木夹板、50*100木方、φ48钢管及其扣件连接件、φ16PVC管、φ12对拉螺栓。（2）电锯、手锯、电刨、手刨、扳手、线坠、锤子。（3）柱、梁对拉螺栓已按要求制作加工完毕。3.2技术准备（1）熟悉图纸。（2）支模之前必须根据梁间尺寸进行模板的试拼，已达到模板的最大利用率，减少模板的浪费。蓬莱巨涛喷涂车间工程高支模施工方案第3页共44页（3）上层梁、柱模板控制线在下一层顶板上已弹出，并经检查验收合格后，方可支设上层梁柱模板。（4）柱模支设前，柱钢筋、预埋件、各种预留洞口、避雷等工序均已完成，并经检查验收后方能进行合模。3.3流水段划分根据基础完成的顺序，依次进行相应地上辅房的施工，将现场辅房分成三个施工段，分三组同时进行施工。第一个施工段为中机房；第二个施工段为后机房1-11轴；第三个施工段为后机房12-22轴。四、施工安排4.1施工部署工程进度安排：本工程于2010年6月1日开始辅房土建部分的施工，2010年10月4日完成。4.2管理层职责项目部配备一名领工员，负责施工现场的安排、指导、监督与验收。分管模板工程的专职技术人员一名，负责模板工程的技术指导工作。劳务队配一名木工工长，负责项目部与劳务队间的工作协调。物资组盛保武施工组李保福技术组马军安质组李培义木工工长项目负责人：姜华施工负责人：杨进技术负责人：杨立群蓬莱巨涛喷涂车间工程高支模施工方案第4页共44页4.3劳动力组织序号工种人数主要工作内容1木工35模板安装及拆除2架子工20脚手架搭设3辅助人员12模板清理、贴海绵条等4其他10材料倒运等4.4生产准备本工程结构工程中框架柱、梁、板模板采用2.44*1.22*0.012木胶板，施工中要抓紧接高木模的组...
