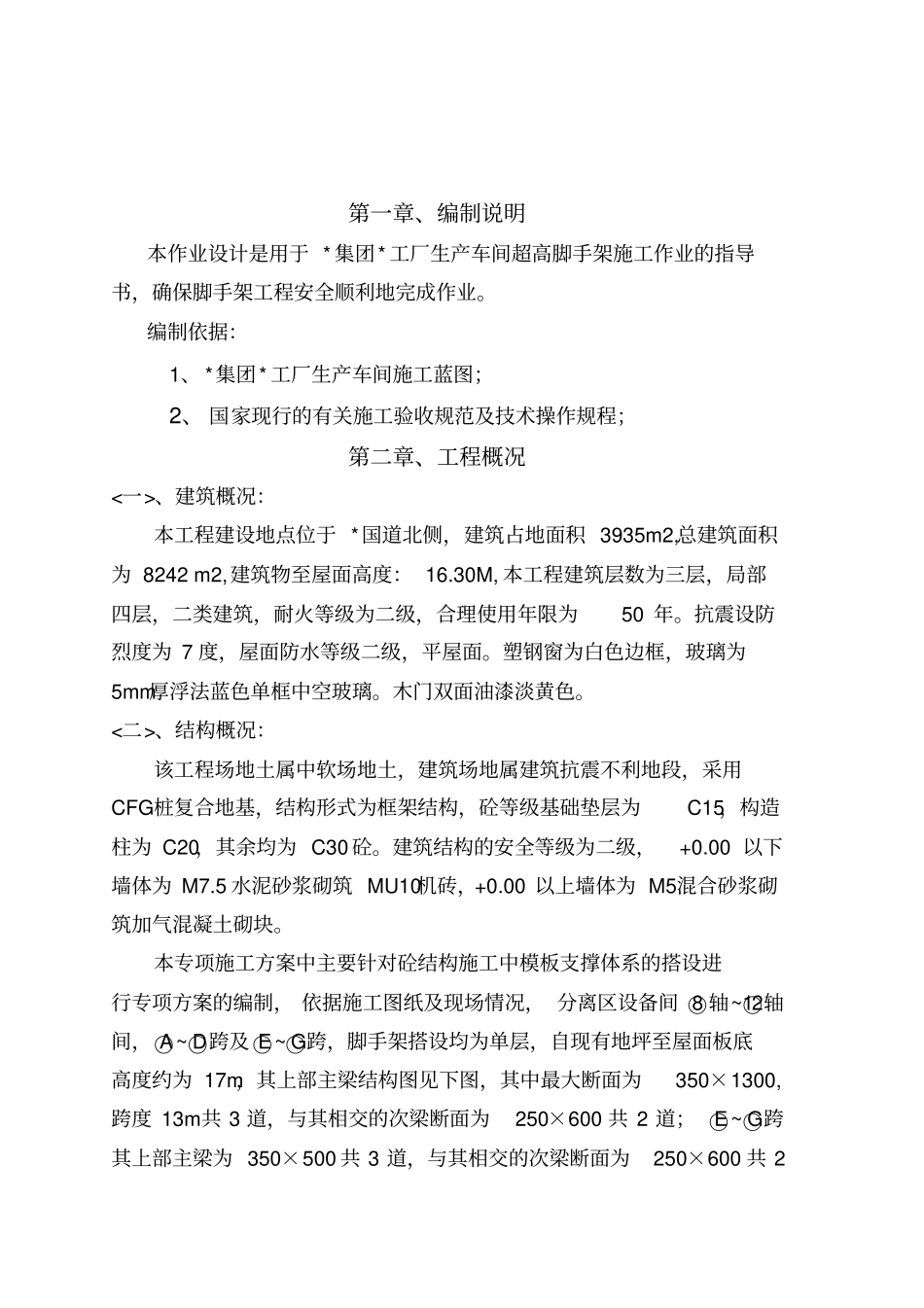

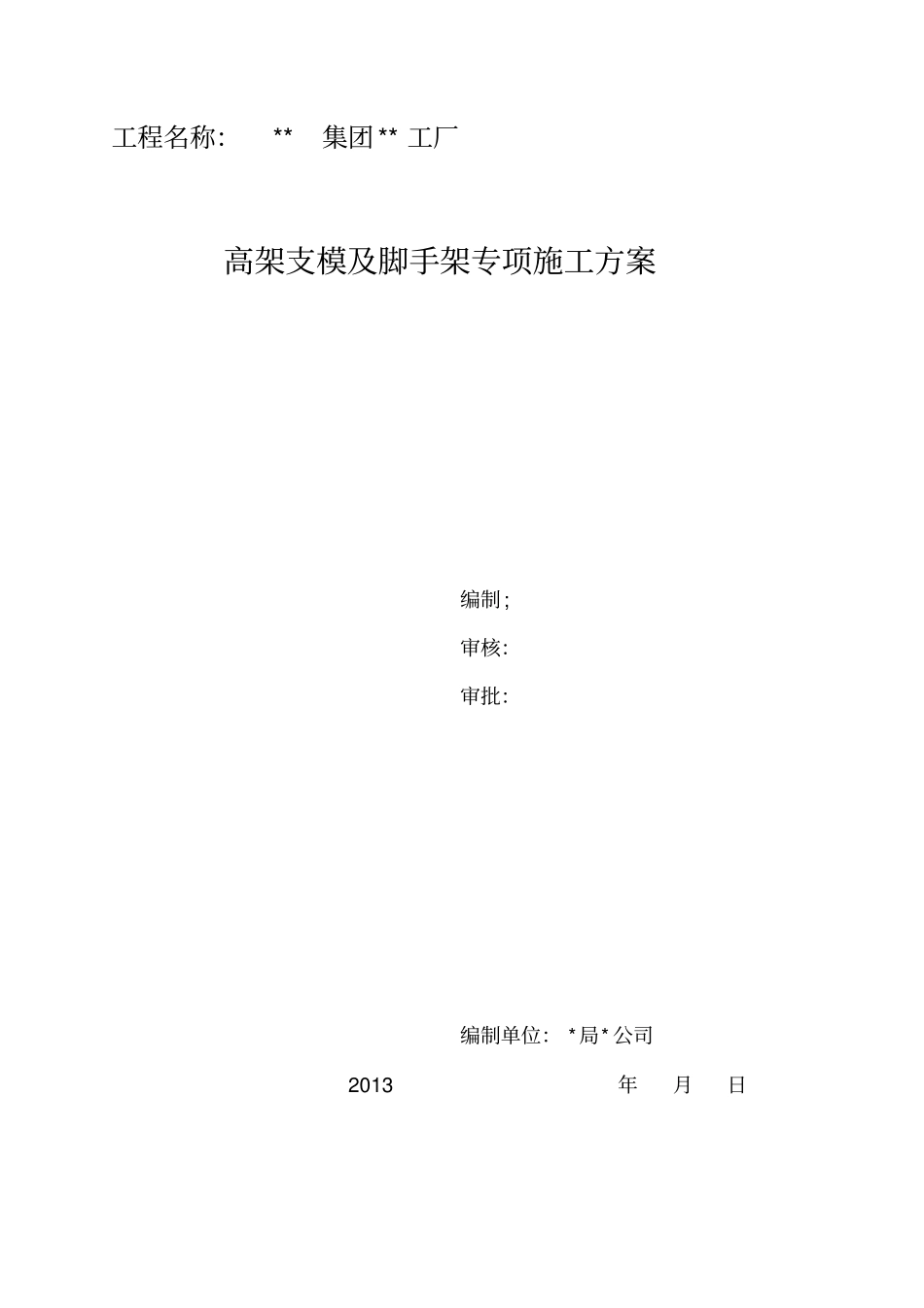

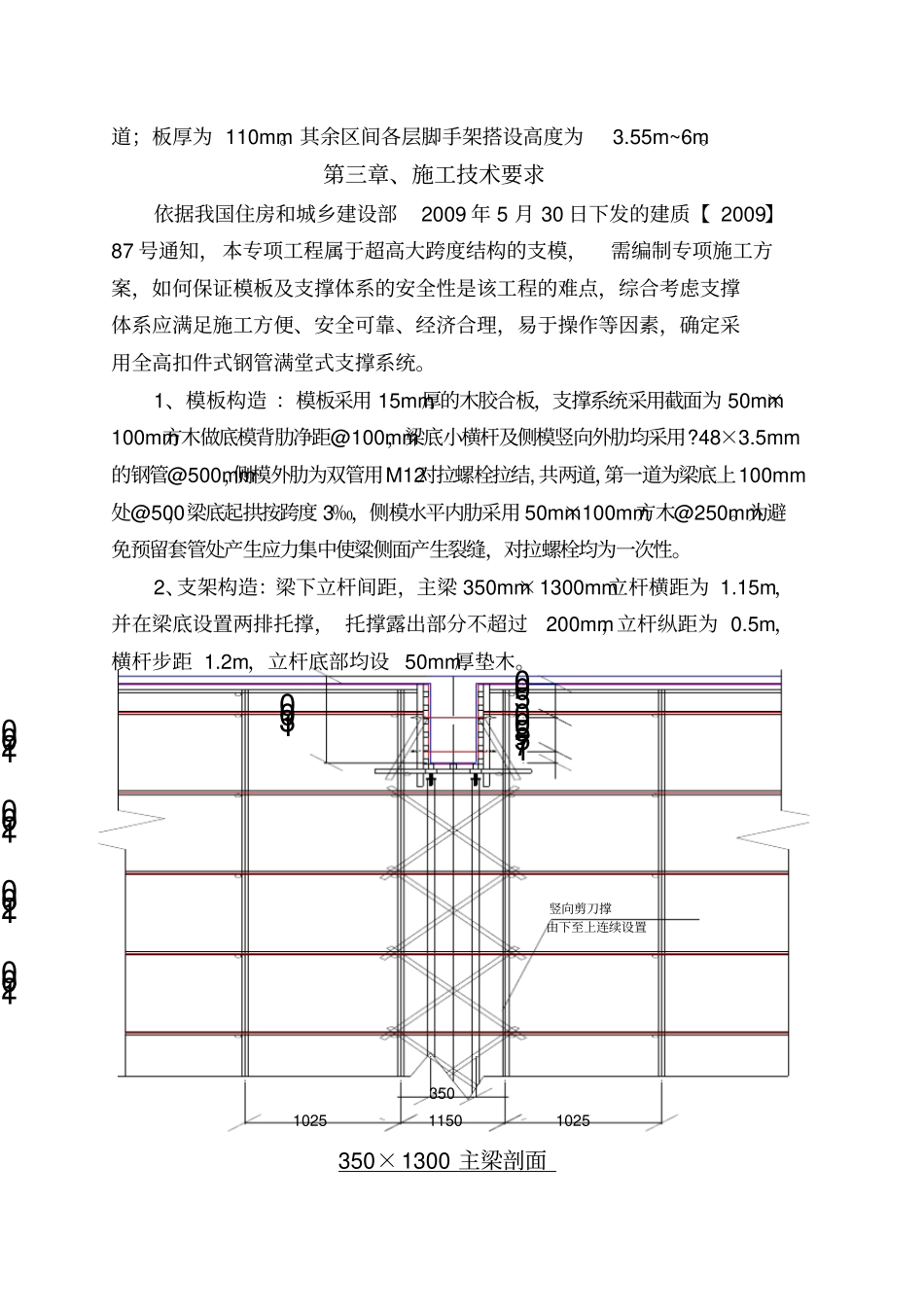

工程名称：**集团**工厂高架支模及脚手架专项施工方案编制;审核：审批：编制单位：*局*公司2013年月日第一章、编制说明本作业设计是用于*集团*工厂生产车间超高脚手架施工作业的指导书，确保脚手架工程安全顺利地完成作业。编制依据：1、*集团*工厂生产车间施工蓝图；2、国家现行的有关施工验收规范及技术操作规程；第二章、工程概况<一>、建筑概况：本工程建设地点位于*国道北侧，建筑占地面积3935m2,总建筑面积为8242m2,建筑物至屋面高度：16.30M,本工程建筑层数为三层，局部四层，二类建筑，耐火等级为二级，合理使用年限为50年。抗震设防烈度为7度，屋面防水等级二级，平屋面。塑钢窗为白色边框，玻璃为5mm厚浮法蓝色单框中空玻璃。木门双面油漆淡黄色。<二>、结构概况：该工程场地土属中软场地土，建筑场地属建筑抗震不利地段，采用CFG桩复合地基，结构形式为框架结构，砼等级基础垫层为C15，构造柱为C20，其余均为C30砼。建筑结构的安全等级为二级，+0.00以下墙体为M7.5水泥砂浆砌筑MU10机砖，+0.00以上墙体为M5混合砂浆砌筑加气混凝土砌块。本专项施工方案中主要针对砼结构施工中模板支撑体系的搭设进行专项方案的编制，依据施工图纸及现场情况，分离区设备间○8轴~○12轴间，○A~○D跨及○E~○G跨，脚手架搭设均为单层，自现有地坪至屋面板底高度约为17m，其上部主梁结构图见下图，其中最大断面为350×1300,跨度13m共3道，与其相交的次梁断面为250×600共2道；○E~○G跨其上部主梁为350×500共3道，与其相交的次梁断面为250×600共2道；板厚为110mm。其余区间各层脚手架搭设高度为3.55m~6m。第三章、施工技术要求依据我国住房和城乡建设部2009年5月30日下发的建质【2009】87号通知，本专项工程属于超高大跨度结构的支模，需编制专项施工方案，如何保证模板及支撑体系的安全性是该工程的难点，综合考虑支撑体系应满足施工方便、安全可靠、经济合理，易于操作等因素，确定采用全高扣件式钢管满堂式支撑系统。1、模板构造：模板采用15mm厚的木胶合板，支撑系统采用截面为50mm×100mm方木做底模背肋净距@100mm，梁底小横杆及侧模竖向外肋均采用?48×3.5mm的钢管@500mm，侧模外肋为双管用M12对拉螺栓拉结,共两道，第一道为梁底上100mm处@500，梁底起拱按跨度3‰，侧模水平内肋采用50mm×100mm方木@250mm。为避免预留套管处产生应力集中使粱侧面产生裂缝，对拉螺栓均为一次性。2、支架构造：梁下立杆间距，主梁350mm×1300mm立杆横距为1.15m，并在梁底设置两排托撑，托撑露出部分不超过200mm，立杆纵距为0.5m，横杆步距1.2m，立杆底部均设50mm厚垫木。350×1300主梁剖面12001200102510251150350175500500130012001200竖向剪刀撑由下至上连续设置其余次梁为立杆横距为0.8m，并在梁底设置单排托撑，托撑露出部分不超过200mm，立杆纵距为1.0m，横杆步距1.2m，立杆底部均设50mm厚垫木。250×600次梁剖面板下立杆间距，横距为1.2m，纵距1.0m，步距1.2m。立杆与大横杆必须用扣件扣紧，不得隔步设置或遗漏。周圈及主梁下每隔两跨搭设剪刀撑，从上到下连续搭设，并沿竖向每隔两步搭设水平剪刀撑。每道剪刀撑跨越立杆的根数在5-7根之间。每道剪刀撑宽度不应小于4跨，且不小于6m，与地面的夹角不得大于45度，架子高度在7m以上，每二步四跨，脚手架必须同建筑物设连墙点，拉点应固定在立杆上，做到有拉有顶，拉顶同步。结构平面及支架布置图如下：120012006002902501200竖向剪刀撑由下向上连续设置200屋面结构平面图8910111213FGEDA350×500350×500WKL12（6）350×400L3-2250×500WKL8（6）350×700L3-5250×600WKL250×600L3-6250×650L3-2L3-3250×600L3-3L3-4250×650350×1300350×13008910111213FGEDA5000270033008001200120012001025115010251200120012001150102512001200120011501025120012001200800800110011008009009009008009009009008001100110080014001400140057959509501250800800120080080080012008001200120080080012008001200120080080012008001200800800800130001水平剪刀撑四周连续式剪刀撑8001250垂直剪刀撑1200120012001200102512001200102512001200120012008001200120...
