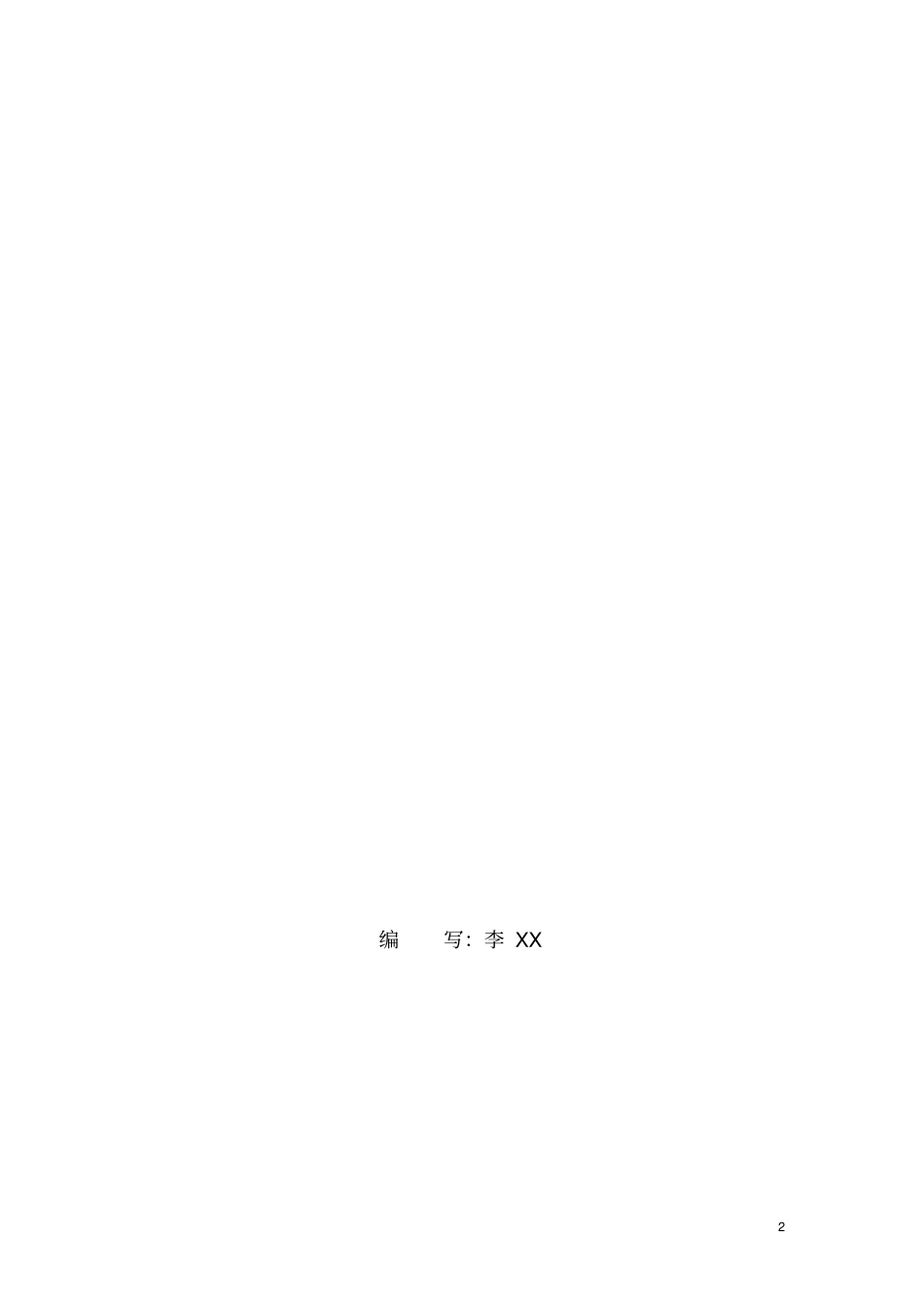

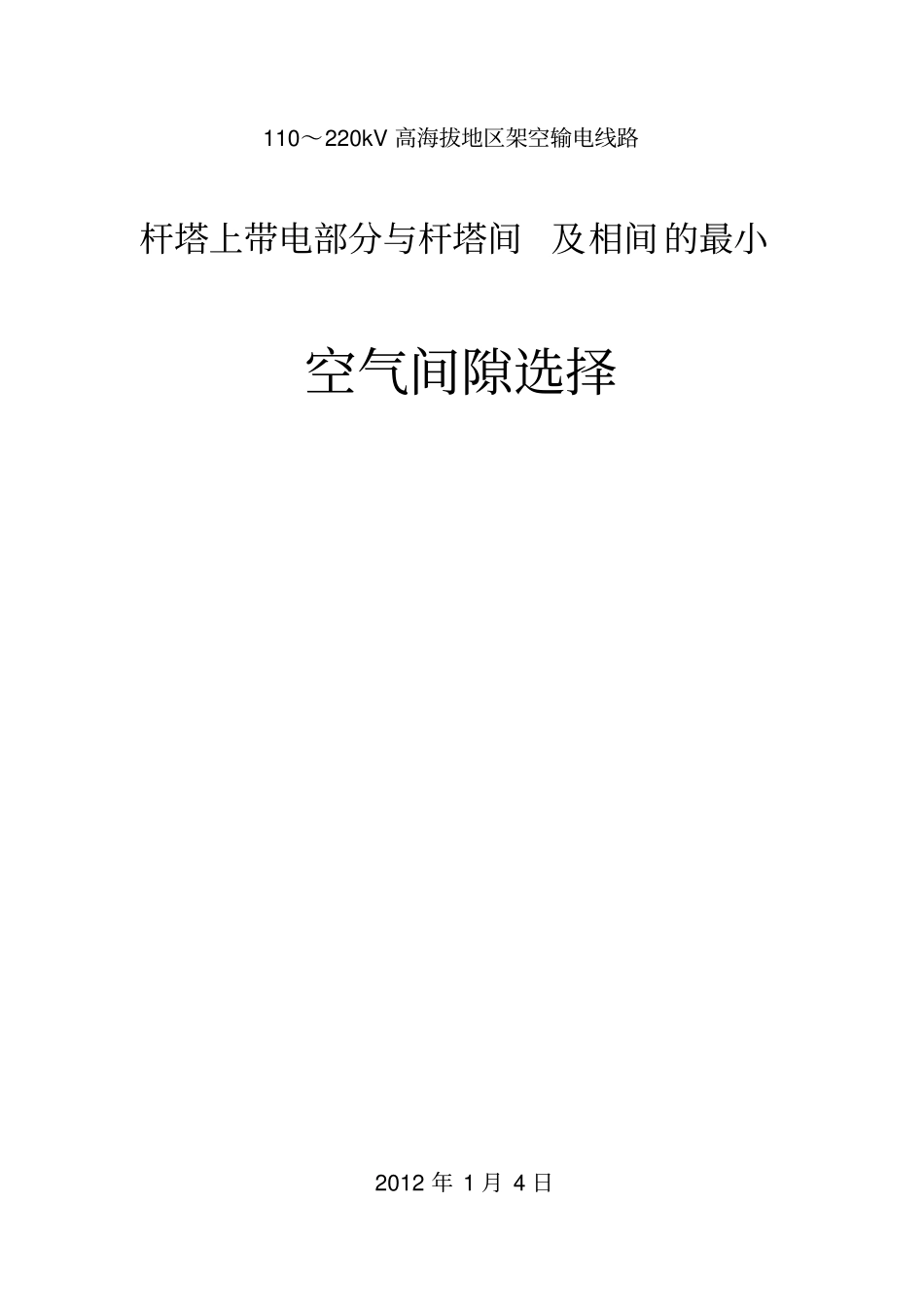

110～220kV高海拔地区架空输电线路杆塔上带电部分与杆塔间及相间的最小空气间隙选择2012年1月4日2编写：李XX3内容提要本文根据下列2008～2010年颁布的技术规定编写：1.国家电网公司企业标准《110kV～750kV架空输电线路设计技术规定》Q/GDW179－20082.中国南方电网有限责任公司企业标准《110kV～500kV架空输电线路设计技术规定》Q/CSG11502－2008对高海拔地区线路绝缘选择的初步意见：1）220kV输电线路海拔高程（m）绝缘子片数空气间隙（m）工频电压操作过电压雷电过电压带电检修1500～2400150.65（0.70）1.70（1.90）2.062.10（2.30）>2400～3000160.70（0.74）1.80（2.00）2.212.30（2.50）>3000～34000.75（0.80）1.90（2.20）>3400～4200170.80（0.85）2.00（2.30）2.402.50（2.70）>4200～4500180.85（0.90）2.15（2.50）2.562）110kV输电线路海拔高程（m）绝缘子片数空气间隙（m）工频电压操作过电压雷电过电压带电检修1500～250080.30（0.32）0.76（0.86）1.201.15（1.30）>2500～30000.33（0.35）0.80（0.91）1.35（1.55）>3000～350090.36（0.38）0.85（0.96）1.33>3500～40000.38（0.40）0.90（1.03）1.55（1.70）>4000>～4500100.41（0.43）0.96（1.09）1.44注：括号中为V串数值。3）相间的最小空气间隙标称电压（kV）110220500最小间隙（m）工频电压0.500.902.20操作过电压塔头1.202.405.20档距中1.102.104.604220kV线路1.空气放电电压的海拔修正系数依据《110kV－500kV架空输送电线路设计技术规定》(Q/CSG11502－2008)的规定，在海拔不超过1000m的地区，带电部分与相应杆塔构件的间隙，在相应风偏条件下，不小于下列数值：雷电过电压1.90m操作过电压1.45m工频电压0.55m带电作业1.8+0.5m当海拔高度超过1000m以上时，应按《110kV－500kV架空输送电线路设计技术规定》(Q/CSG11502-2008)9.11条的公式(5),仅提供了空气放电电压的海拔修正系数修正。即Ka＝emH/8150式中：H－海拔高度，m；m－海拔修正因子，工频、雷电修正因子m＝1.0，操作过电压修正因子，按规程给定曲线确定，I串约为0.87，V串约为0.84。根据不同的海拔高程，可以算出工频、操作、雷电三种情况下放电电压的海拔修正系数如下：5海拔高程（m）放电电压的海拔修正系数Ka工频、雷电操作I串V串15001.2021.1741.16720001.2781.2381.22925001.3591.3061.29430001.4451.3771.36235001.5361.4531.43440001.6341.5331.51045001.7371.6171.590工频电压、操作过电压在1000m以下空气放电电压，可按《交流电气装置的过电压保护和绝缘配合》10.2.2条（P.27）计算如下：2.工频电压空气间隙的修正工频50％放电电压应符合下式要求：Ui.s≧K2Um/√3≧1.35хUm)/√3≧189（V串196）kV（再乘Ka后得下表数字）式中：K2－线路空气间隙工频电压统计配合系数，对110～220kV取1.35（V串取1.4）；Um)/√3－为系统最高相电压，242/√3kV。修正到不同海拔高度后工频间隙为：海拔高程（m）工频50％放电电压修正后（kV）（）按南网新规程修正后的数据（m）按99规程海拔升高100m，增加1％计算1500227（236）0.58（0.61）0.582000242（250）0.62（0.65）0.612500257（266）0.67（0.70）0.633000273（283）0.71（0.74）0.663500290（301）0.77（0.80）0.694000309（320）0.81（0.84）0.724500328（340）0.87（0.90）0.746注：1第三列间隙数据系查原苏联вэи数据曲线；（附件P.8）2.括号内为V串数值。可以看出：1.按新规程修正高海拔地区工频放电电压的间隙与原99规程接近，但随海拔升高比原99规程也有所增大（6～17％）；2.V型绝缘子串的放电间隙比I串大3～5％。3.操作过电压空气间隙的修正正极性操作冲击电压波50％放电电压应符合下式要求：Us.l.s≧K3Uo≧1.03х(3х√2хUm)/√3≧611（V串694）kV（再乘Ka后得下表数字）式中：K3－线路空气间隙操作过电压统计配合系数，对110～220kV取1.03（V串取1.17）；(√2хUm)/√3－为系统最高相电压的有效值，Um=242kV；3－最大操作过电压的倍数。修正到不同海拔高度后操作过电压间隙为：海拔高程（m）正极性操作冲击50％放电电压修正后（kV）按南网新规程修正后的数据（m）按99规程海拔升高100m，增...
