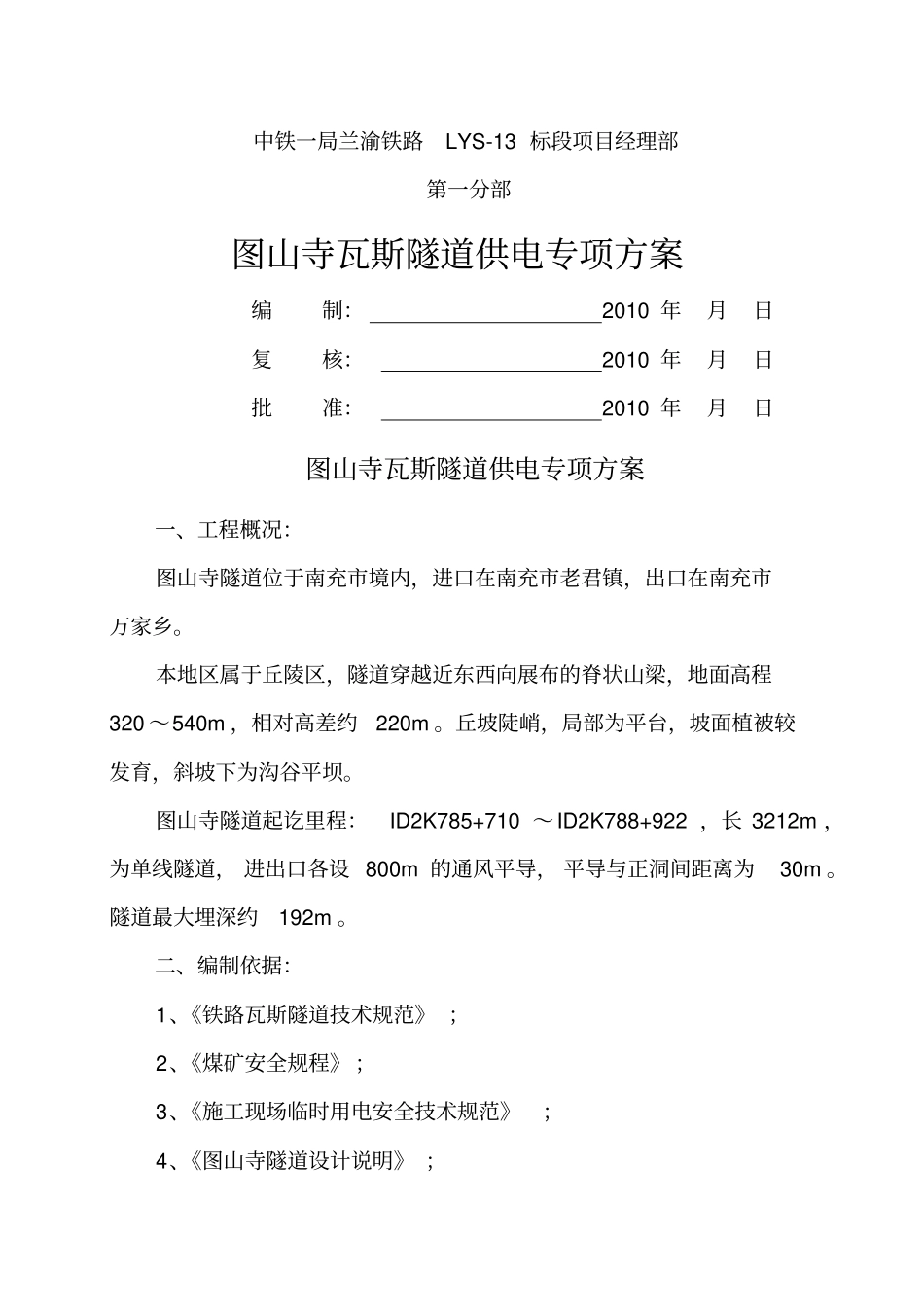

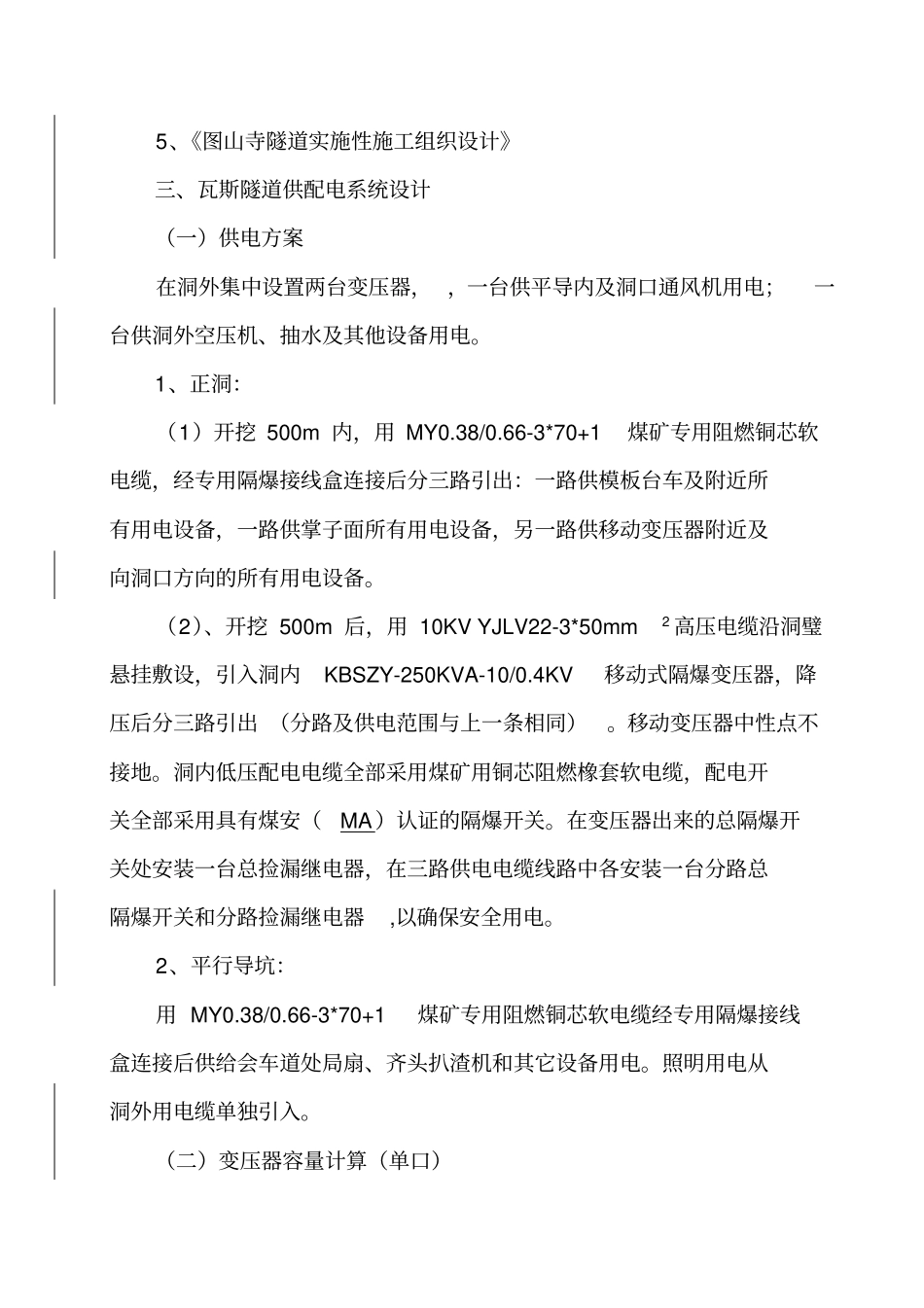

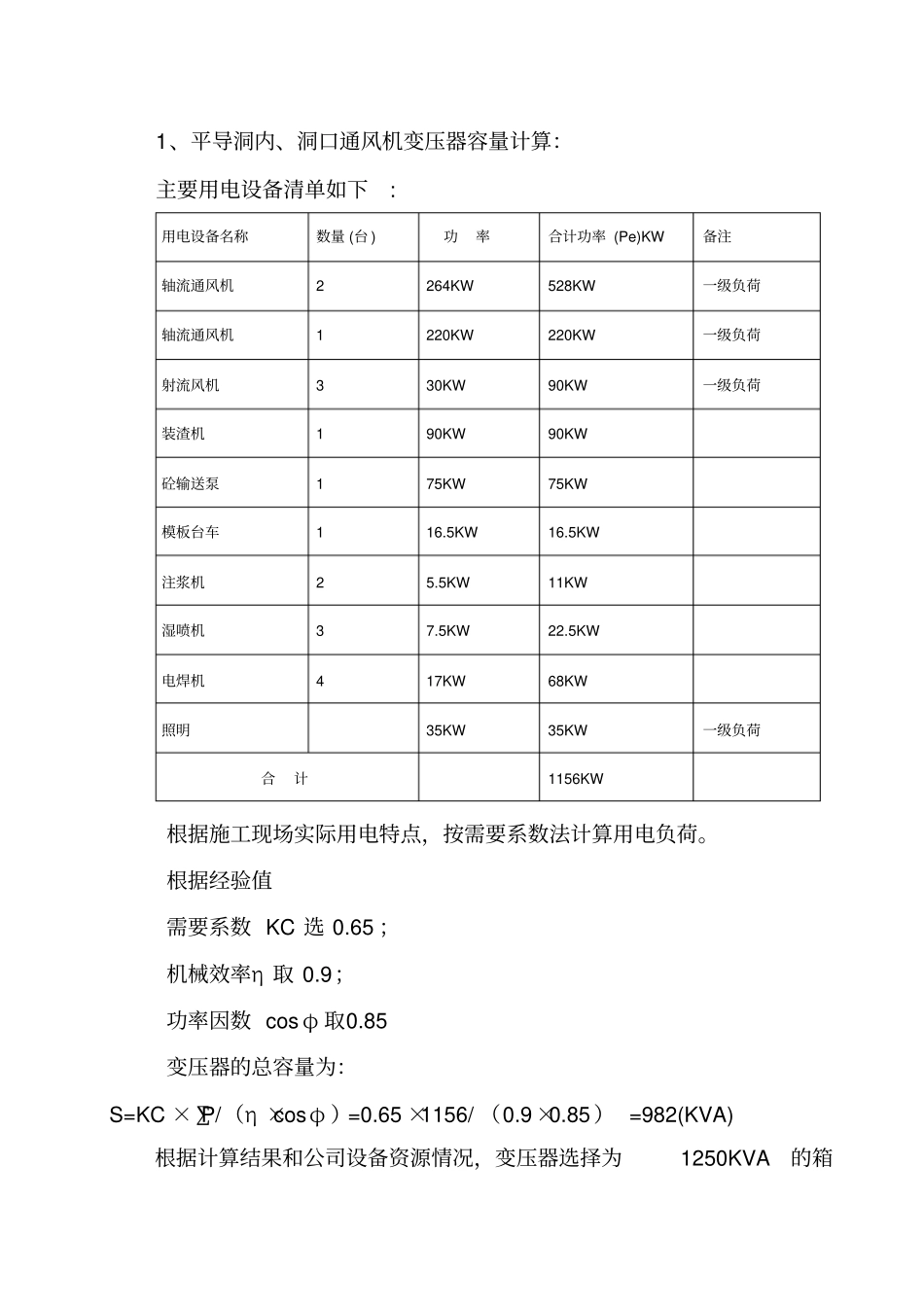

中铁一局兰渝铁路LYS-13标段项目经理部第一分部图山寺瓦斯隧道供电专项方案编制：2010年月日复核：2010年月日批准：2010年月日图山寺瓦斯隧道供电专项方案一、工程概况：图山寺隧道位于南充市境内，进口在南充市老君镇，出口在南充市万家乡。本地区属于丘陵区，隧道穿越近东西向展布的脊状山梁，地面高程320～540m，相对高差约220m。丘坡陡峭，局部为平台，坡面植被较发育，斜坡下为沟谷平坝。图山寺隧道起讫里程：ID2K785+710～ID2K788+922，长3212m，为单线隧道，进出口各设800m的通风平导，平导与正洞间距离为30m。隧道最大埋深约192m。二、编制依据：1、《铁路瓦斯隧道技术规范》；2、《煤矿安全规程》；3、《施工现场临时用电安全技术规范》；4、《图山寺隧道设计说明》；5、《图山寺隧道实施性施工组织设计》三、瓦斯隧道供配电系统设计（一）供电方案在洞外集中设置两台变压器，，一台供平导内及洞口通风机用电；一台供洞外空压机、抽水及其他设备用电。1、正洞：（1）开挖500m内，用MY0.38/0.66-3*70+1煤矿专用阻燃铜芯软电缆，经专用隔爆接线盒连接后分三路引出：一路供模板台车及附近所有用电设备，一路供掌子面所有用电设备，另一路供移动变压器附近及向洞口方向的所有用电设备。（2）、开挖500m后，用10KVYJLV22-3*50mm2高压电缆沿洞璧悬挂敷设，引入洞内KBSZY-250KVA-10/0.4KV移动式隔爆变压器，降压后分三路引出（分路及供电范围与上一条相同）。移动变压器中性点不接地。洞内低压配电电缆全部采用煤矿用铜芯阻燃橡套软电缆，配电开关全部采用具有煤安（MA）认证的隔爆开关。在变压器出来的总隔爆开关处安装一台总捡漏继电器，在三路供电电缆线路中各安装一台分路总隔爆开关和分路捡漏继电器,以确保安全用电。2、平行导坑：用MY0.38/0.66-3*70+1煤矿专用阻燃铜芯软电缆经专用隔爆接线盒连接后供给会车道处局扇、齐头扒渣机和其它设备用电。照明用电从洞外用电缆单独引入。（二）变压器容量计算（单口）1、平导洞内、洞口通风机变压器容量计算：主要用电设备清单如下:用电设备名称数量(台)功率合计功率(Pe)KW备注轴流通风机2264KW528KW一级负荷轴流通风机1220KW220KW一级负荷射流风机330KW90KW一级负荷装渣机190KW90KW砼输送泵175KW75KW模板台车116.5KW16.5KW注浆机25.5KW11KW湿喷机37.5KW22.5KW电焊机417KW68KW照明35KW35KW一级负荷合计1156KW根据施工现场实际用电特点，按需要系数法计算用电负荷。根据经验值需要系数KC选0.65；机械效率η取0.9；功率因数cosφ取0.85变压器的总容量为：S=KC×∑P/（η×cosφ）=0.65×1156/（0.9×0.85）=982(KVA)根据计算结果和公司设备资源情况，变压器选择为1250KVA的箱式变电站。2、空压机、抽水、生活区变压器容量计算：主要用电设备清单如下:用电设备名称数量(台)功率及其它参数合计功率(Pe)KW备注空压机5110KW380V550KW抽水机117KW380V17KW生活区135KW220V35KW小型机具25KW25KW合计627KW需要系数KC选0.65，机械效率η取0.9，功率因数cosφ为0.85，变压器的总容量为：S=KC×∑P/（η×cosφ）=0.65×627/（0.9×0.85）=532(KVA)根据计算结果，变压器容量选则为为630KVA。（三）备用电源根据施工实际情况,备用发电机组选择两台370KW发电机并联运行。（四）照明用电:照明用电计算:单口隧道施工长度为平导800m,正洞1606m,合计2406米,根据现场实际情况,每隔10米设矿用防爆灯一只,防爆灯型号为:DGS-127-100,功率为:100W/只，即隧道内固定敷设的照明用电约25KW，洞内模板台车及撑子面开挖平台处采用矿用4KVA隔爆干式变压器将电压降为安全电压36V,固定敷设照明。故照明用电量合计约37KW。照明主电缆选型:选用型号为:MY0.38/0.66-2×4（五）电气系统设计图供电系统主接线示意图正洞防爆电器接线图（六）供配电系统设备材料配置如下:供配电系统设备材料配置表序号设备名称规格型号单位数量进场时间备注1箱式变电站S9M-1250KVA台12变压器S9M-630KVA台13进线柜GGD面1与630配套4出线柜GGD面1与630配套5电容补偿柜GGD面1与630配套6发电机并列运行柜GGD面17发电机370KW台28变压器S9-250台1自发电升压用9隔爆变压器KBSZY-250台1洞内移动变电...
