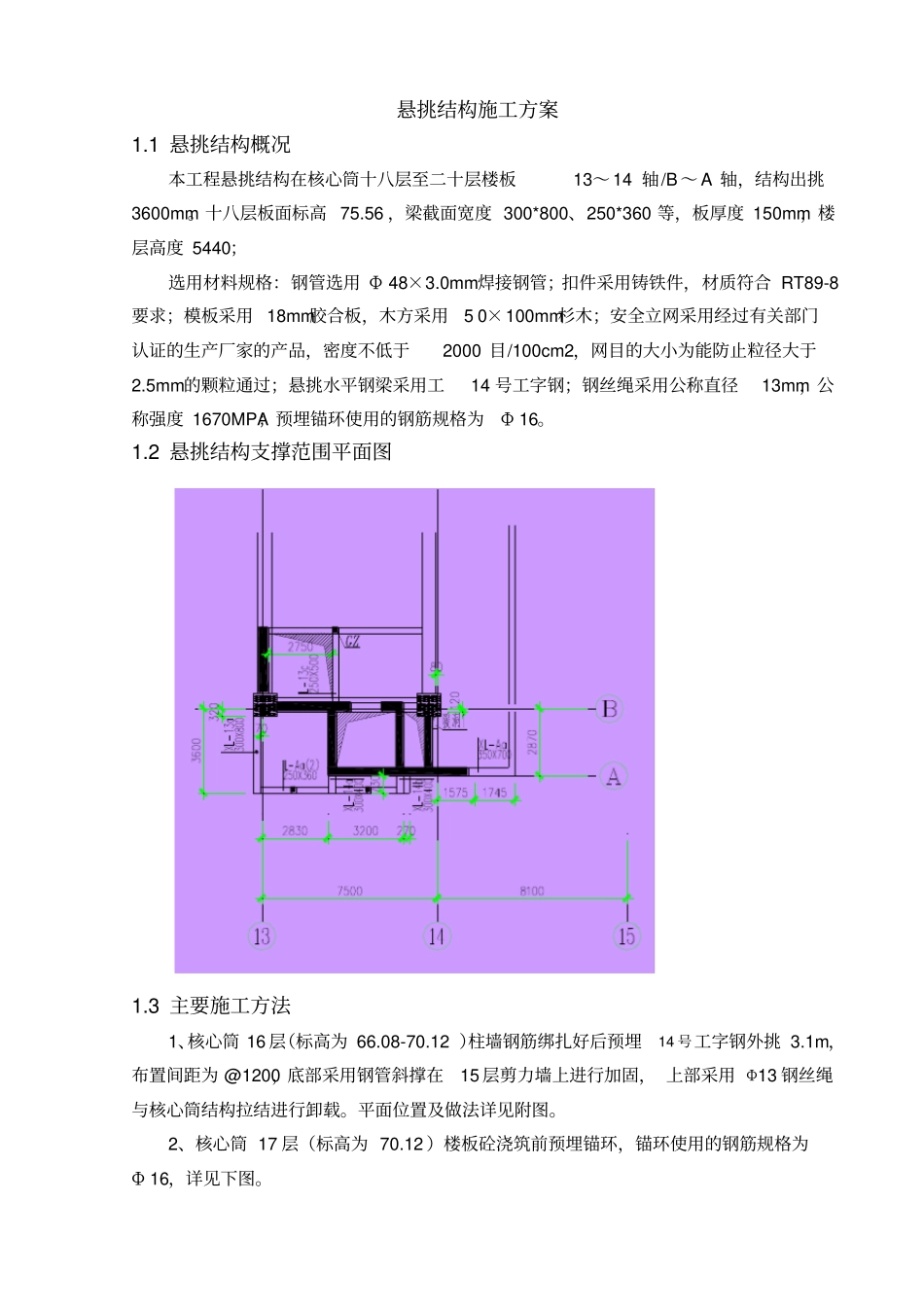

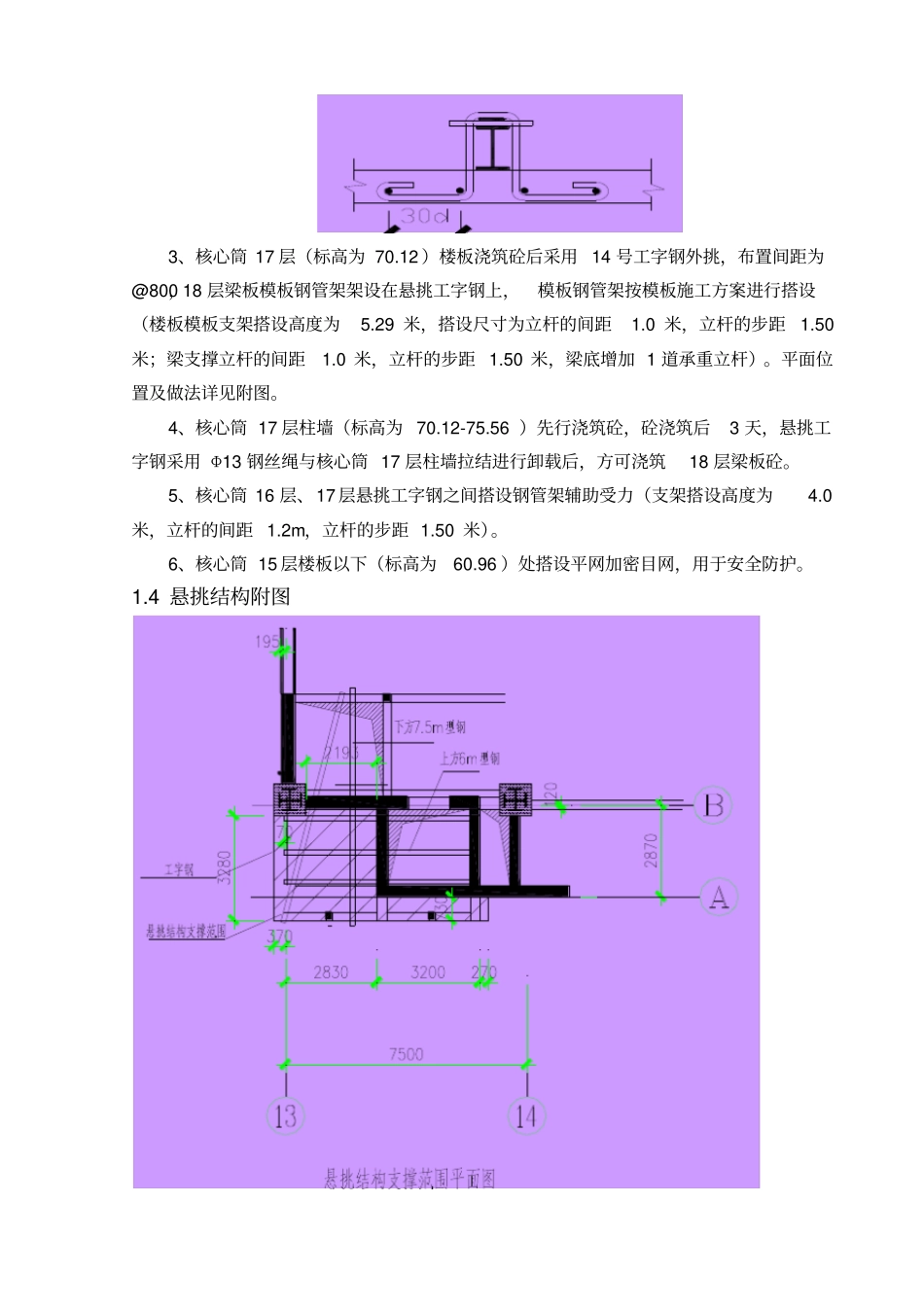

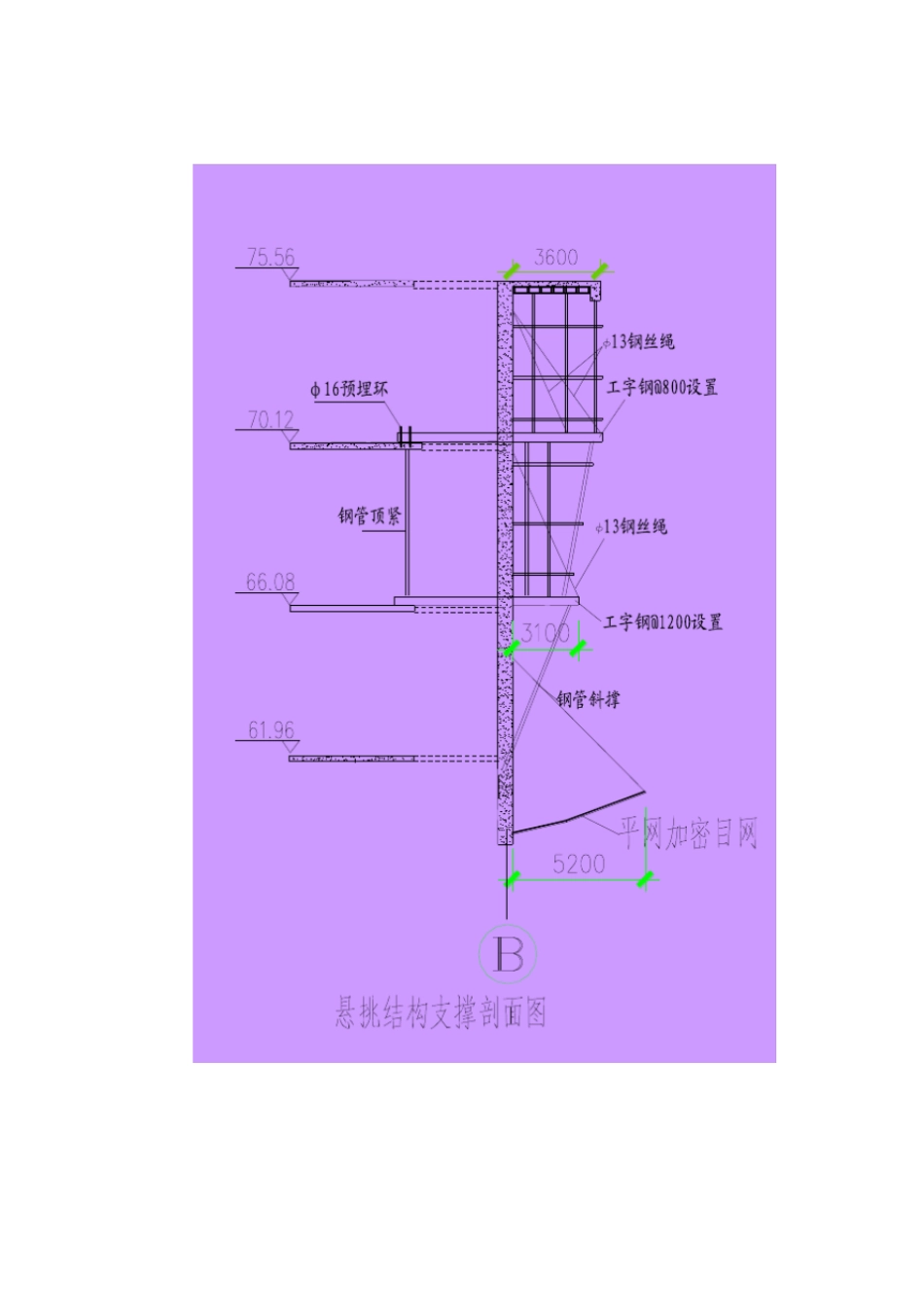

悬挑结构施工方案1.1悬挑结构概况本工程悬挑结构在核心筒十八层至二十层楼板13～14轴/B～A轴，结构出挑3600mm。十八层板面标高75.56，梁截面宽度300*800、250*360等，板厚度150mm，楼层高度5440；选用材料规格：钢管选用Φ48×3.0mm焊接钢管；扣件采用铸铁件，材质符合RT89-8要求；模板采用18mm胶合板，木方采用50×100mm杉木；安全立网采用经过有关部门认证的生产厂家的产品，密度不低于2000目/100cm2，网目的大小为能防止粒径大于2.5mm的颗粒通过；悬挑水平钢梁采用工14号工字钢；钢丝绳采用公称直径13mm，公称强度1670MPA；预埋锚环使用的钢筋规格为Φ16。1.2悬挑结构支撑范围平面图1.3主要施工方法1、核心筒16层（标高为66.08-70.12）柱墙钢筋绑扎好后预埋14号工字钢外挑3.1m，布置间距为@1200，底部采用钢管斜撑在15层剪力墙上进行加固，上部采用Φ13钢丝绳与核心筒结构拉结进行卸载。平面位置及做法详见附图。2、核心筒17层（标高为70.12）楼板砼浇筑前预埋锚环，锚环使用的钢筋规格为Φ16，详见下图。3、核心筒17层（标高为70.12）楼板浇筑砼后采用14号工字钢外挑，布置间距为@800，18层梁板模板钢管架架设在悬挑工字钢上，模板钢管架按模板施工方案进行搭设（楼板模板支架搭设高度为5.29米，搭设尺寸为立杆的间距1.0米，立杆的步距1.50米；梁支撑立杆的间距1.0米，立杆的步距1.50米，梁底增加1道承重立杆）。平面位置及做法详见附图。4、核心筒17层柱墙（标高为70.12-75.56）先行浇筑砼，砼浇筑后3天，悬挑工字钢采用Φ13钢丝绳与核心筒17层柱墙拉结进行卸载后，方可浇筑18层梁板砼。5、核心筒16层、17层悬挑工字钢之间搭设钢管架辅助受力（支架搭设高度为4.0米，立杆的间距1.2m，立杆的步距1.50米）。6、核心筒15层楼板以下（标高为60.96）处搭设平网加密目网，用于安全防护。1.4悬挑结构附图1.5悬挑结构计算书1.5.1、扣件钢管楼板模板支架计算书模板支架搭设高度为5.29米（计算取5.3米），搭设尺寸为：立杆的纵距b=1.00米，立杆的横距l=1.00米，立杆的步距h=1.50米。图1楼板支撑架立面简图图2楼板支撑架荷载计算单元采用的钢管类型为48×3.0。一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照三跨连续梁计算。静荷载标准值q1=25.000×0.150×1.000+0.350×1.000=4.100kN/m活荷载标准值q2=(2.000+1.000)×1.000=3.000kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W=100.00×1.80×1.80/6=54.00cm3；I=100.00×1.80×1.80×1.80/12=48.60cm4；(1)抗弯强度计算f=M/W<[f]其中f——面板的抗弯强度计算值(N/mm2)；M——面板的最大弯距(N.mm)；W——面板的净截面抵抗矩；[f]——面板的抗弯强度设计值，取15.00N/mm2；M=0.100ql2其中q——荷载设计值(kN/m)；经计算得到M=0.100×(1.2×4.100+1.4×3.000)×0.300×0.300=0.082kN.m经计算得到面板抗弯强度计算值f=0.082×1000×1000/54000=1.520N/mm2面板的抗弯强度验算f<[f],满足要求!(2)抗剪计算[可以不计算]T=3Q/2bh<[T]其中最大剪力Q=0.600×(1.2×4.100+1.4×3.000)×0.300=1.642kN截面抗剪强度计算值T=3×1642.0/(2×1000.000×18.000)=0.137N/mm2截面抗剪强度设计值[T]=1.40N/mm2抗剪强度验算T<[T]，满足要求!(3)挠度计算v=0.677ql4/100EI<[v]=l/250面板最大挠度计算值v=0.677×4.100×3004/(100×6000×486000)=0.077mm面板的最大挠度小于300.0/250,满足要求!二、模板支撑木方的计算木方按照均布荷载下连续梁计算。1.荷载的计算(1)钢筋混凝土板自重(kN/m)：q11=25.000×0.150×0.300=1.125kN/m(2)模板的自重线荷载(kN/m)：q12=0.350×0.300=0.105kN/m(3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN/m)：经计算得到，活荷载标准值q2=(1.000+2.000)×0.300=0.900kN/m静荷载q1=0.00×1.125+0.00×0.105=1.476kN/m活荷载q2=1.4×0.900=1.260kN/m2.木方的计算按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载q=2.736/1.000=2.736kN/m最大弯矩M=0.1ql2=0.1×2.74×1.00×1.00=0.274kN.m最大剪力Q=0...
